ఫాస్ట్-యాక్టింగ్ మరియు స్లో-యాక్టింగ్ ఫ్యూజ్‌ల మధ్య తేడాలు

ఫాస్ట్-యాక్టింగ్ మరియు స్లో-యాక్టింగ్ ఫ్యూజ్‌ల మధ్య ప్రధాన తేడాలు వాటి ప్రతిస్పందన వేగం మరియు అప్లికేషన్ దృశ్యాలలో ఉంటాయి: సెన్సిటివ్ భాగాలను రక్షించడానికి వేగంగా పనిచేసే ఫ్యూజ్‌లు తక్షణమే ఎగిరిపోతాయి, అయితే నెమ్మదిగా పనిచేసే ఫ్యూజ్‌లు ఉప్పెన ప్రవాహాలను తట్టుకోడానికి బ్లోయింగ్ ఆలస్యం చేస్తాయి.

ప్రధాన వ్యత్యాసాల విశ్లేషణ

బ్లోయింగ్ లక్షణాలు మరియు ప్రతిస్పందన వేగం.

ఫాస్ట్-యాక్టింగ్ ఫ్యూజ్‌లు:

వారు చాలా వేగవంతమైన ప్రతిస్పందన సమయాలను కలిగి ఉన్నారు, మిల్లీసెకన్లలో వీస్తోంది (సాధారణంగా 0.1ms-5సె) ఓవర్ కరెంట్ సంభవించినప్పుడు. IC చిప్స్ మరియు సెమీకండక్టర్ పరికరాల వంటి ఖచ్చితమైన ఎలక్ట్రానిక్ భాగాలను రక్షించడానికి ఇవి అనుకూలంగా ఉంటాయి. (UL ప్రమాణం).

అవి జూల్ హీటింగ్ ప్రభావాన్ని అనుసరిస్తాయి (Q = I²Rt), ఒక సాధారణ ఫ్యూజ్ డిజైన్ కలిగి, మరియు వేగవంతమైన ఉష్ణ వాహకానికి ఇరుకైన-విభాగం మెటల్ వైర్ ఉపయోగించండి.

అవి తక్షణ ప్రవాహాలకు సున్నితంగా ఉంటాయి మరియు పవర్ ఆన్/ఆఫ్ లేదా మోటార్ స్టార్టప్ సమయంలో ఉప్పెన ప్రవాహాలను తట్టుకోలేవు..

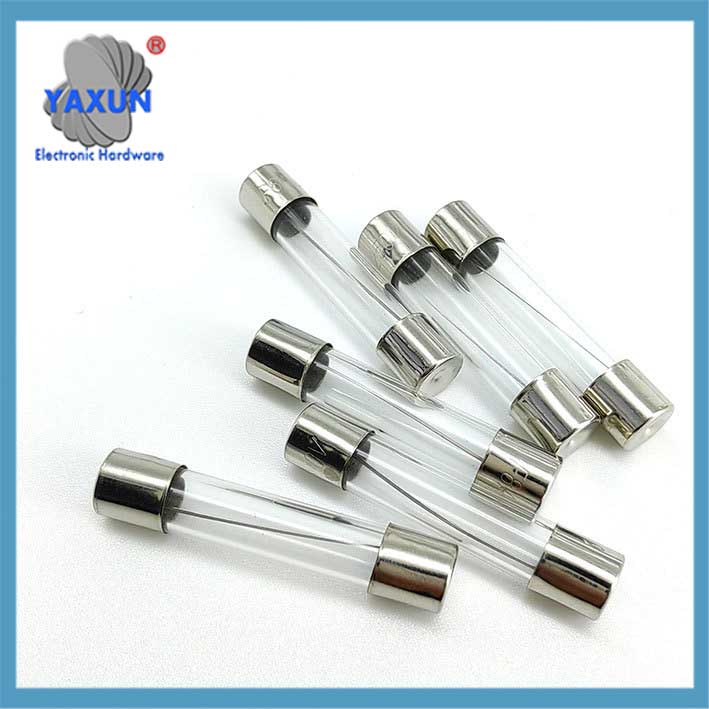

ఫాస్ట్-యాక్టింగ్ మరియు స్లో-యాక్టింగ్ ఫ్యూజ్‌ల మధ్య తేడాలు

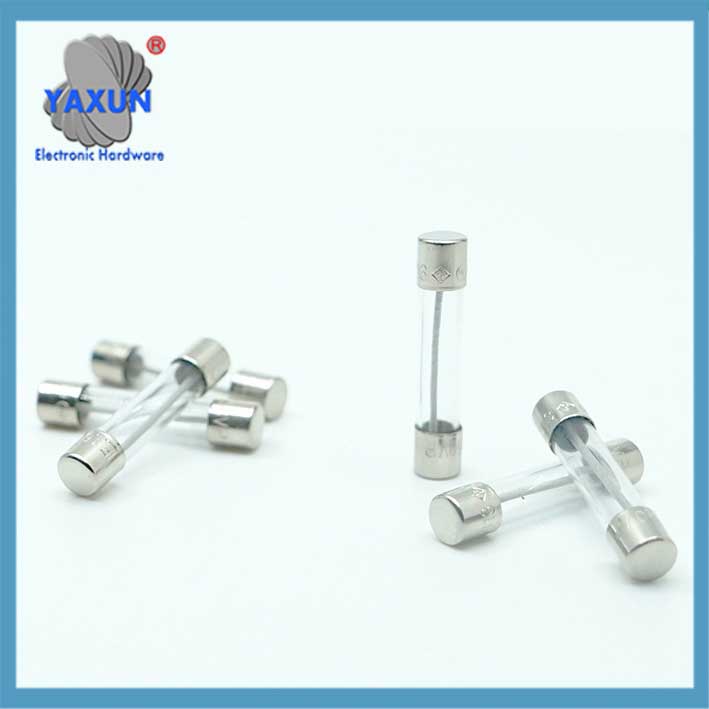

ఫాస్ట్-బ్లో మరియు స్లో-బ్లో ఫ్యూజ్‌ల ఎంపిక మరియు అప్లికేషన్

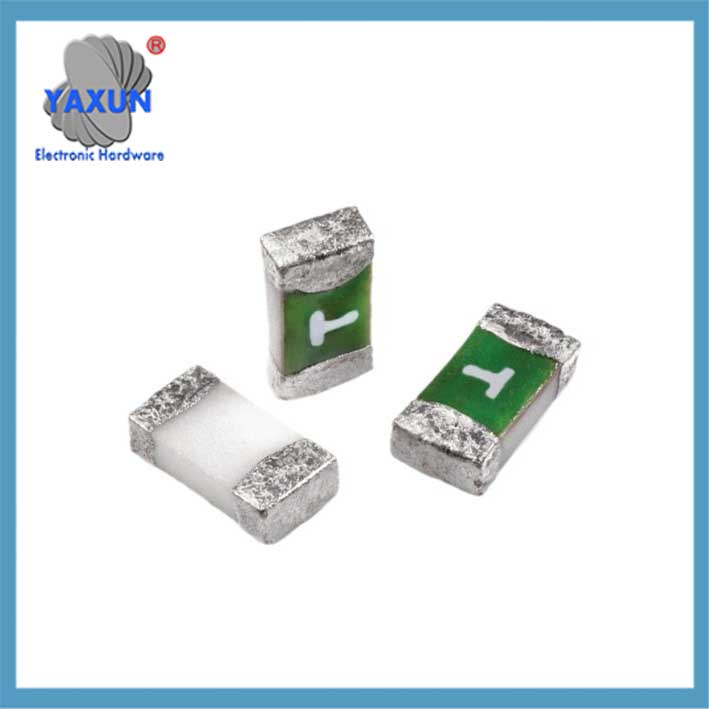

ఫాస్ట్-యాక్టింగ్ మరియు స్లో-యాక్టింగ్ చిప్ ఫ్యూజ్‌ల అప్లికేషన్‌లు

స్లో-యాక్టింగ్ ఫ్యూజ్‌లు:

వారు స్వల్పకాలిక ఓవర్‌కరెంట్‌లను తట్టుకుంటారు (ఉదా, 7 రేట్ చేయబడిన కరెంట్ రెట్లు 0.5-3 మోటార్ స్టార్టప్ సమయంలో సెకన్లు). ‌‌
ఇది సమయం-ఆలస్యం ఫంక్షన్‌ను కలిగి ఉంది, తీసుకోవడం 5 కు 10 వద్ద ఫ్యూజ్ చేయడానికి సెకన్లు 2 రేట్ చేయబడిన కరెంట్ రెట్లు, మరియు స్వల్పకాలిక అధిక-కరెంట్ సర్జ్‌లను తట్టుకోగలదు (వరకు మోటారు ప్రారంభ ప్రవాహాలు వంటివి 7 రేట్ చేయబడిన కరెంట్ రెట్లు).
ఇది అధిక ద్రవీభవన ఉష్ణ విలువను కలిగి ఉంటుంది, క్వార్ట్జ్ ఇసుకలో వేడి శోషణ లేదా స్పైరల్ డిజైన్ ద్వారా ఆలస్యంగా ఫ్యూజ్ తెరవడం సాధించడం.

ఫాస్ట్-బ్లో అప్లికేషన్లు:
రెసిస్టివ్ లోడ్ సర్క్యూట్లు (విద్యుత్ తాపన ఉపకరణాలు, LED లైటింగ్);
సున్నితమైన సెమీకండక్టర్ పరికరాల రక్షణ (షార్ట్-సర్క్యూట్ రక్షణ కోసం MOSFETలు మరియు లిథియం బ్యాటరీ ప్యాక్‌లు వంటివి);
రెసిస్టివ్ లోడ్లు (విద్యుత్ కెటిల్స్, బియ్యం కుక్కర్లు);
లిథియం బ్యాటరీ ప్యాక్‌లు మరియు సర్క్యూట్ బోర్డ్‌ల వంటి సున్నితమైన సర్క్యూట్‌ల రక్షణ;
షార్ట్-సర్క్యూట్ కరెంట్‌ల వేగవంతమైన అంతరాయం అవసరమయ్యే అప్లికేషన్‌లు.

స్లో-బ్లో అప్లికేషన్లు:
ప్రేరక/కెపాసిటివ్ లోడ్లు (మోటార్స్, విద్యుత్ సరఫరాలను మార్చడం);
ఉప్పెన రక్షణ అవసరమయ్యే అప్లికేషన్లు (100kVA కంటే ఎక్కువ ట్రాన్స్‌ఫార్మర్‌ల కోసం మాగ్నెటైజింగ్ సర్జ్ ప్రొటెక్షన్ వంటివి);
మోటార్లు వంటి ఇండక్టివ్/కెపాసిటివ్ సర్క్యూట్‌లు, విద్యుత్ సరఫరా, మరియు ఇన్వర్టర్లు;
స్టార్టప్ ఇన్‌రష్ కరెంట్‌కు సంబంధించిన పరికరాలు (విద్యుత్ సరఫరా మరియు ట్రాన్స్ఫార్మర్లను మార్చడం వంటివి);
పల్స్ కరెంట్ టాలరెన్స్ అవసరమయ్యే పర్యావరణ వాతావరణాలు.

రక్షణ ఫంక్షన్ తేడాలు ఫాస్ట్-బ్లో ఫ్యూజులు: షార్ట్-సర్క్యూట్ రక్షణను మాత్రమే అందించండి మరియు ఓవర్‌లోడ్ మరియు తాత్కాలిక పప్పుల మధ్య తేడాను గుర్తించలేము. ‌‌
స్లో-బ్లో ఫ్యూజులు: ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణ రెండింటినీ అందించండి, I²t విలువను ఉపయోగించడం (ప్రస్తుత మరియు సమయం యొక్క చతురస్రం యొక్క సమగ్రత) శక్తిని నిర్ణయించడానికి. ‌‌

కీ పారామితులు మరియు ఎంపిక కీ పాయింట్లు
I-T కర్వ్ తేడాలు
ఫాస్ట్-బ్లో ఫ్యూజ్‌లు కోణీయ వక్రతను కలిగి ఉంటాయి, 2x రేట్ కరెంట్ వద్ద ≤0.1s ద్రవీభవన సమయంతో; స్లో-బ్లో ఫ్యూజులు చదునైన వక్రతను కలిగి ఉంటాయి, 2x రేట్ కరెంట్‌తో ≥10సె తట్టుకునే సమయంతో.
పరస్పర మార్పిడి ప్రమాదం
స్లో-బ్లో ఫ్యూజ్‌ని ఫాస్ట్-బ్లో ఫ్యూజ్‌తో భర్తీ చేయడం వలన పరికరం ప్రారంభించడంలో విఫలం కావచ్చు; ఫాస్ట్-బ్లో ఫ్యూజ్‌ని స్లో-బ్లో ఫ్యూజ్‌తో భర్తీ చేయడం సున్నితమైన భాగాలకు నష్టం కలిగించే ప్రమాదాన్ని పెంచుతుంది.
ఖర్చు మరియు నిర్మాణం
స్లో-బ్లో ఫ్యూజ్‌లు వాటి ప్రత్యేక మిశ్రమాలు లేదా సంక్లిష్ట నిర్మాణాల కారణంగా ఖరీదైనవి.

ఎంపిక పరిగణనలు
పారామీటర్ గణన ప్రాధాన్యత:
సర్క్యూట్ యొక్క గరిష్ట సర్జ్ యొక్క I²t విలువ ఫ్యూజ్ యొక్క తట్టుకునే విలువ కంటే తక్కువగా ఉందని ధృవీకరించండి (ఉదాహరణకు, విద్యుత్ సరఫరా తప్పనిసరిగా 15A/150ms సర్జ్ పరీక్షలో ఉత్తీర్ణత సాధించాలి). ‌‌
అంతరాయం కలిగించే సామర్థ్యం సిస్టమ్ యొక్క గరిష్ట షార్ట్-సర్క్యూట్ కరెంట్ కంటే ఎక్కువగా ఉండాలి (ఉదా, 35kA షార్ట్-సర్క్యూట్ కోసం, 50kA అంతరాయ సామర్థ్యాన్ని ఎంచుకోండి). ‌‌

సాధారణ అపోహలు:
అధిక ఉష్ణోగ్రతల కారణంగా స్లో-బ్లో ఫ్యూజ్ యొక్క రేట్ కరెంట్ తగ్గుతుంది 30%. ‌‌
UPSలో ఫాస్ట్-బ్లో ఫ్యూజ్‌ని దుర్వినియోగం చేయడం తప్పుడు ట్రిప్పింగ్‌కు కారణం కావచ్చు (ఒక కేసు నష్టానికి దారితీసింది 1.8 మిలియన్ యువాన్). ‌‌
లిథియం బ్యాటరీ షార్ట్ సర్క్యూట్ అయినప్పుడు ప్రయోగాలు చూపిస్తున్నాయి, స్లో-బ్లో ఫ్యూజ్ వల్ల కలిగే థర్మల్ రన్‌వే సంభావ్యత ఫాస్ట్-బ్లో ఫ్యూజ్ కంటే ఎనిమిది రెట్లు ఎక్కువ.
ఇన్వర్టర్ పరీక్షలో, స్లో-బ్లో ఫ్యూజ్‌ని దుర్వినియోగం చేయడం వలన మాడ్యూల్ నష్టం రేటు పెరుగుతుంది 1% కు 37%.
