ఓవర్‌కరెంట్ ప్రొటెక్షన్ | 5×20 6×30 mm కార్ట్రిడ్జ్ ఫ్యూజులు

ఓవర్‌కరెంట్ ప్రొటెక్షన్ ఎలక్ట్రికల్ ఫ్యూజ్ అనేది సర్క్యూట్ ప్రొటెక్షన్ పరికరం, ఇది ఫ్యూజింగ్ మెకానిజం ద్వారా అసాధారణ ప్రవాహాన్ని తగ్గిస్తుంది. బ్యాక్-ఎండ్ పరికరాలను రక్షించడానికి కరెంట్ రేట్ చేయబడిన విలువను మించిపోయినప్పుడు ఫ్యూజ్ చేయడం దీని ప్రధాన విధి. వర్గీకరణ మరియు లక్షణాల యొక్క వివరణాత్మక వివరణ క్రిందిది:

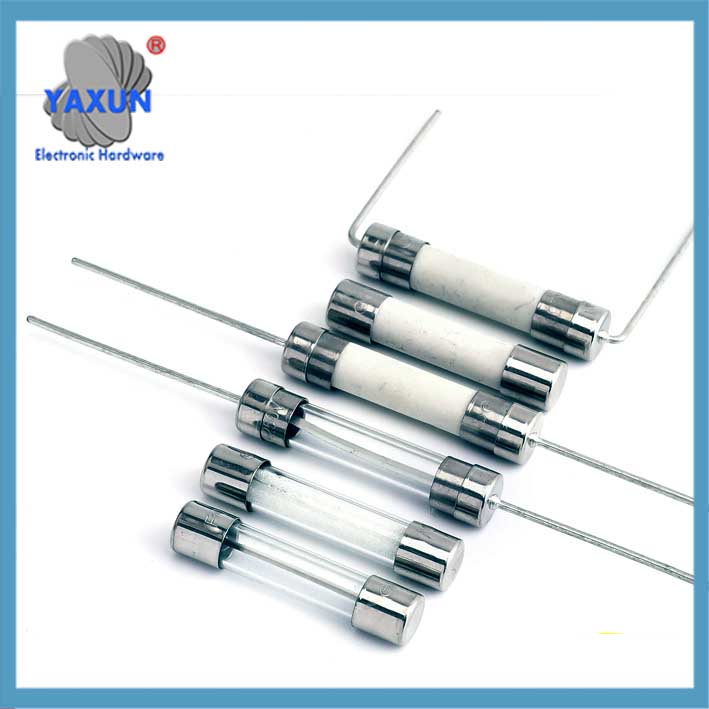

6×30 సిరామిక్ ఫ్యూజ్ ఓవర్‌కరెంట్ రక్షణ పరికరం

5×20 గ్లాస్ ఫ్యూజ్ ఓవర్‌కరెంట్ రక్షణ పరికరం

3.6×10 మిమీ కార్ట్రిడ్జ్ ఓవర్‌కరెంట్ రక్షణ కోసం ఫ్యూజ్‌లు

సాంప్రదాయ ఫ్యూజ్ రకం ఫ్యూజ్
పని సూత్రం:
కరెంట్ పరిమితికి మించి ఉన్నప్పుడు, జూల్ హీట్ ఎఫెక్ట్ కారణంగా మెటల్ మెల్ట్ కరుగుతుంది మరియు సర్క్యూట్‌ను డిస్‌కనెక్ట్ చేస్తుంది, ఇది ఒక-పర్యాయ రక్షణ పరికరం. సాధారణ ప్రతిస్పందన సమయం మిల్లీసెకన్లలో ఉంటుంది, మరియు షార్ట్-సర్క్యూట్ రక్షణకు ఫాస్ట్ ఫ్యూజింగ్ అవసరం (గ్లాస్ ట్యూబ్ ఫ్యూజ్ ఫ్యూజింగ్ సమయం ≤40ms వంటివి) ‌. ఫ్యూసిబుల్ లింక్:
ఒక ఫ్యూజ్ చిన్నది కలిగి ఉంటుంది, వాహక వైర్ లేదా స్ట్రిప్ (ఫ్యూసిబుల్ లింక్) దాని ద్వారా ప్రవహించే కరెంట్ దాని రేట్ సామర్థ్యాన్ని మించిపోయినప్పుడు కరిగిపోయేలా లేదా ఆవిరి అయ్యేలా రూపొందించబడింది.
ఓవర్‌కరెంట్ ప్రొటెక్షన్:
ఈ ద్రవీభవన చర్య సర్క్యూట్‌ను తెరుస్తుంది, విద్యుత్ ప్రవాహానికి అంతరాయం కలిగించడం మరియు మరింత నష్టాన్ని నివారించడం.
సింగిల్-యూజ్:
ఫ్యూజ్‌లు ఒక-సమయం ఉపయోగం కోసం రూపొందించబడ్డాయి మరియు అవి సర్క్యూట్‌కు అంతరాయం కలిగించిన తర్వాత తప్పనిసరిగా భర్తీ చేయబడతాయి.

విశ్వసనీయత: ఫ్యూజులు ఓవర్‌కరెంట్‌లకు అంతరాయం కలిగించడంలో వాటి విశ్వసనీయతకు ప్రసిద్ధి చెందాయి.
వ్యయ-సమర్థత: ఇతర ఓవర్‌కరెంట్ రక్షణ పరికరాలతో పోలిస్తే అవి సాధారణంగా చౌకగా ఉంటాయి.
సరళత: డిజైన్ సులభం, వాటిని సులభంగా అర్థం చేసుకోవడం మరియు ఉపయోగించడం.
వెరైటీ: ఫ్యూజులు వివిధ పరిమాణాలలో వస్తాయి, ఆకారాలు, మరియు ప్రస్తుత రేటింగ్‌లు వేర్వేరు అప్లికేషన్‌లకు సరిపోతాయి.
రకాలు: ఫ్యూజులు వివిధ తరగతులుగా వర్గీకరించబడ్డాయి (ఉదా, ఎల్, RK1, RK5, టి, జె, CC, etc.లు) నిర్దిష్ట ఓవర్‌కరెంట్ దృశ్యాలు మరియు పనితీరు అవసరాలను పరిష్కరించడానికి.

రకాలు మరియు నిర్మాణాలు ప్లగ్-ఇన్ రకం: సాధారణంగా ఆటోమోటివ్ సర్క్యూట్లలో ఉపయోగిస్తారు, ప్రస్తుత 1-120A, అల్ట్రా-స్మాల్ నుండి లార్జ్ వరకు నాలుగు స్పెసిఫికేషన్‌లుగా విభజించబడింది.
SMD రకం: SMD ప్యాకేజింగ్, అధిక సాంద్రత కలిగిన PCBకి అనుకూలం, క్వార్ట్జ్ ఇసుక ఆర్క్ ఆర్పే మాధ్యమాన్ని కలిగి ఉంటుంది.
గ్లాస్ ట్యూబ్ రకం: ఫ్యూజ్ స్థితిని గమనించడానికి పారదర్శక షెల్ సౌకర్యవంతంగా ఉంటుంది, ప్రస్తుత 0.5-80A.

ప్రధాన పారామితులు రేట్ చేయబడిన కరెంట్/వోల్టేజ్: 250V/10A స్లో-బ్రేక్ రకం వంటివి, దాని ప్రకారం డీరేట్ చేయాలి 75% (UL ప్రమాణం) లేదా 90% (IEC ప్రమాణం) వాస్తవ కరెంట్.
ఫ్యూజింగ్ లక్షణాలు: ఫాస్ట్ బ్రేక్ రకం (వ్యతిరేక షార్ట్ సర్క్యూట్) మరియు స్లో-బ్రేక్ రకం (వ్యతిరేక ఉప్పెన).

ఫ్యూజులు ఎప్పుడు ఉపయోగించబడతాయి?
బ్రాంచ్ సర్క్యూట్లు:
వ్యక్తిగత సర్క్యూట్‌లను రక్షించడానికి గృహ మరియు వాణిజ్య విద్యుత్ వ్యవస్థలలో ఫ్యూజులను సాధారణంగా ఉపయోగిస్తారు.
సామగ్రి రక్షణ:
పరికరంలోని నిర్దిష్ట భాగాలను రక్షించడానికి వాటిని ఉపయోగించవచ్చు, ట్రాన్స్‌ఫార్మర్లు లేదా సర్క్యూట్ బోర్డ్‌లు వంటివి.
సమయం-ఆలస్యం మరియు వేగవంతమైన చర్య:
ఫ్యూజ్‌లను సమయం-ఆలస్యం అనువర్తనాల కోసం రూపొందించవచ్చు (ఉదా, అధిక చొరబాటు ప్రవాహాలతో ప్రేరక లోడ్ల కోసం) లేదా వేగంగా పనిచేసే అప్లికేషన్లు (ఉదా, రెసిస్టివ్ లోడ్ల కోసం).

స్వీయ రీసెట్ చేయగల ఫ్యూజ్ (PPTC) యాక్షన్ మెకానిజం
అధిక పరమాణు పాలిమర్ మరియు వాహక కణాలతో తయారు చేయబడింది, అధిక ప్రవాహం సంభవించినప్పుడు వేడి కారణంగా రెసిన్ విస్తరిస్తుంది, మార్గాన్ని అడ్డుకోవడం, మరియు లోపం తొలగించబడిన తర్వాత తక్కువ ప్రతిఘటనను పునరుద్ధరించడానికి చల్లబరుస్తుంది’1011. ప్రతిస్పందన వేగం ప్రస్తుత తీవ్రతకు విలోమానుపాతంలో ఉంటుంది (వంటివి 0805 ప్యాకేజీ రెండవ-స్థాయి రక్షణ)‌.

సాంప్రదాయ ఫ్యూజ్‌లతో పోలిస్తే

ఓవర్‌కరెంట్ దృశ్యాలకు ఉదాహరణలు:
షార్ట్ సర్క్యూట్‌లు:
ఇద్దరు లేదా అంతకంటే ఎక్కువ కండక్టర్లు ప్రత్యక్ష సంబంధంలోకి వచ్చినప్పుడు, కరెంట్ కోసం తక్కువ-నిరోధక మార్గాన్ని సృష్టించడం, షార్ట్ సర్క్యూట్ జరుగుతుంది.
ఓవర్‌లోడ్‌లు:
ఒక సర్క్యూట్ దాని సామర్థ్యం కంటే ఎక్కువ కరెంట్‌కి ఎక్కువ కాలం లోబడి ఉన్నప్పుడు, ఇది ఓవర్‌లోడ్‌గా పరిగణించబడుతుంది.
నేల లోపాలు:
విద్యుత్తు లైవ్ వైర్ నుండి భూమికి ప్రవహించినప్పుడు (భూమి), దానిని గ్రౌండ్ ఫాల్ట్ అంటారు.
ఆర్క్ లోపాలు:
ఇవి వైరింగ్ లేదా ఎలక్ట్రికల్ భాగాలలో సంభవించే ప్రమాదకరమైన విద్యుత్ డిశ్చార్జెస్.
పరిమితులు:
ప్రత్యామ్నాయం: ఫ్యూజ్‌లు ఊడిపోయిన తర్వాత వాటిని మార్చడం అవసరం, ఇది అసౌకర్యంగా ఉంటుంది.
రీసెట్ చేయదగినది కాదు: సర్క్యూట్ బ్రేకర్ల వలె కాకుండా, ఫ్యూజ్‌లను రీసెట్ చేయడం మరియు తిరిగి ఉపయోగించడం సాధ్యం కాదు.
అంత ఖచ్చితంగా ఉండకపోవచ్చు: కొన్ని సర్క్యూట్ బ్రేకర్ల వలె ప్రవాహాలను అంతరాయం కలిగించడంలో ఫ్యూజులు అదే స్థాయి ఖచ్చితత్వాన్ని అందించవు.
ముగింపులో, విద్యుత్ భద్రతలో ఫ్యూజులు ఒక ముఖ్యమైన భాగం, ఓవర్‌కరెంట్‌ల ప్రమాదాల నుండి సర్క్యూట్‌లు మరియు పరికరాలను రక్షించడానికి విశ్వసనీయమైన మరియు తక్కువ ఖర్చుతో కూడిన మార్గాన్ని అందించడం.
