బ్యాటరీ నిర్వహణ కోసం NTC ఉష్ణోగ్రత సెన్సార్లు

బ్యాటరీ నిర్వహణ వ్యవస్థలలో (BMS), Ntc (ప్రతికూల ఉష్ణోగ్రత గుణకం) ఉష్ణోగ్రత సెన్సార్లు ఖచ్చితమైన ఉష్ణోగ్రత పర్యవేక్షణ మరియు ఉష్ణ నిర్వహణను సాధించడానికి ప్రధాన భాగాలుగా పనిచేస్తాయి. వారి అధిక సున్నితత్వం ద్వారా వర్గీకరించబడుతుంది, తక్కువ ఖర్చు, మరియు కాంపాక్ట్ పరిమాణం, బ్యాటరీ భద్రతను కాపాడేందుకు అవి కీలకమైన రక్షణ రేఖను ఏర్పరుస్తాయి, పనితీరు, మరియు దీర్ఘాయువు.

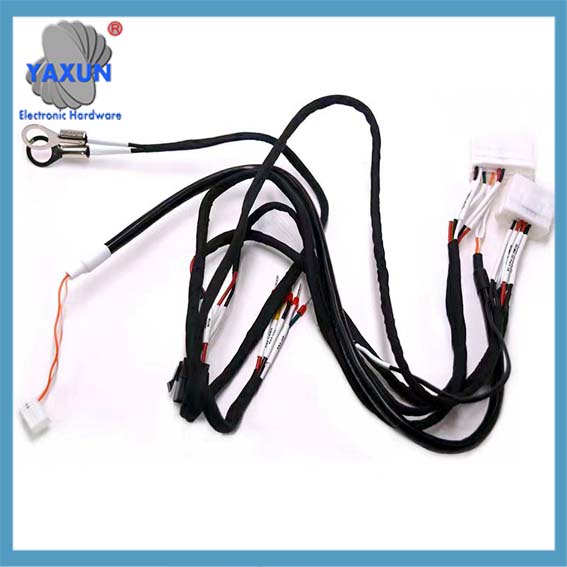

కొత్త శక్తి CCS శక్తి నిల్వ బ్యాటరీ NTC ఉష్ణోగ్రత సెన్సార్

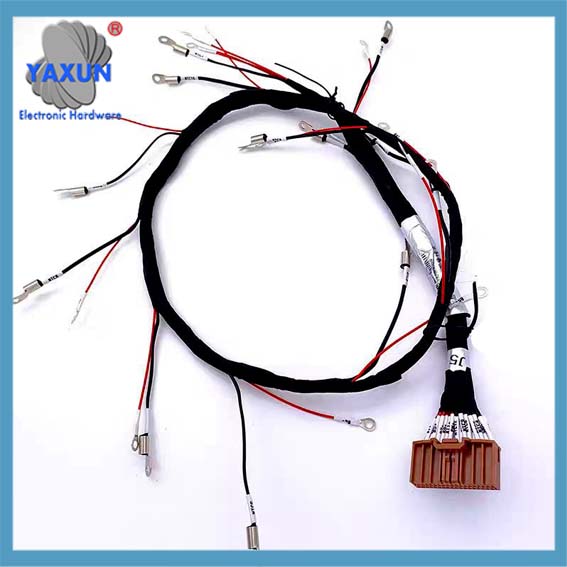

బ్యాటరీ వోల్టేజ్ & టెంపరేచర్ సెన్సింగ్ హార్నెస్ టెర్మినల్స్ — టెంపరేచర్ సెన్సార్

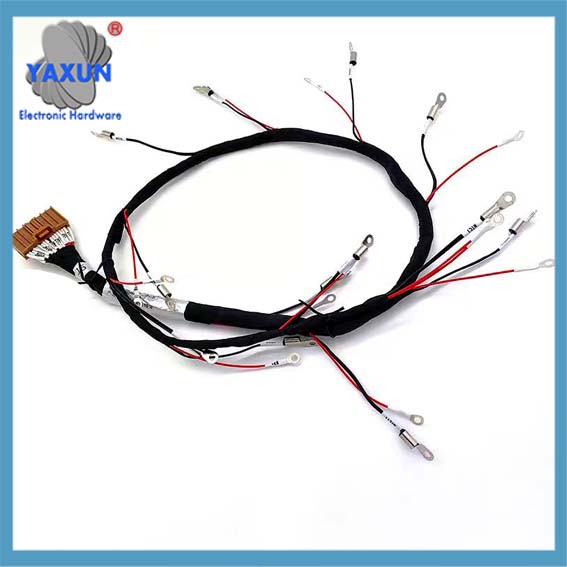

NTC మరియు PT100 ఉష్ణోగ్రత సెన్సార్లు — బ్యాటరీ ఉష్ణోగ్రత సెన్సింగ్ హార్నెస్ టెర్మినల్స్

దిగువ రేఖాచిత్రం BMSలోని NTC సెన్సార్‌ల యొక్క కీలక పాత్ర మరియు కార్యాచరణ వర్క్‌ఫ్లోను వివరిస్తుంది:
ఫ్లోచార్ట్ TD
ఉపగ్రాఫ్ A [ఉష్ణోగ్రత పర్యవేక్షణ పొర]
A1[NTC సెన్సార్ విస్తరణ<br>(సెల్‌లు/మాడ్యూల్స్/బస్‌బార్లు)]
ముగింపు

సబ్‌గ్రాఫ్ బి [BMS కంట్రోల్ లేయర్]
B1[BMS మెయిన్ కంట్రోలర్]
ముగింపు

సబ్‌గ్రాఫ్ సి [థర్మల్ మేనేజ్‌మెంట్ ఎగ్జిక్యూషన్ లేయర్]
C1[లిక్విడ్/ఎయిర్ కూలింగ్ సిస్టమ్స్]
C2[ఛార్జ్/ఉత్సర్గ నియంత్రణ]
C3[హై-వోల్టేజ్ రిలేలు]
ముగింపు

A1 — “నిజ-సమయ ఉష్ణోగ్రత డేటా” –> B1

B1 — “నియంత్రణ ఆదేశాలు” –> C1
B1 — “నియంత్రణ ఆదేశాలు” –> C2
B1 — “నియంత్రణ ఆదేశాలు” –> C3

C1 — “కూలింగ్/హీటింగ్‌ని అమలు చేయండి” –> A1

🎯 కోర్ ఫంక్షన్: BMSతో ఇంటర్‌ఆపరబిలిటీ లాజిక్
ఉష్ణోగ్రత డేటాను సేకరించడానికి NTC సెన్సార్లు బాధ్యత వహిస్తాయి, BMS ఈ డేటాను తెలివైన నిర్ణయాలు తీసుకోవడానికి ఉపయోగించుకుంటుంది, తద్వారా క్లోజ్డ్-లూప్ నియంత్రణ వ్యవస్థను ఏర్పాటు చేస్తుంది:

ఆప్టిమల్ ఆపరేటింగ్ కండిషన్స్ నిర్వహించడం (25–35°C): BMS శీతలీకరణ/తాపన వ్యవస్థను తక్కువ శక్తితో పనిచేయమని నిర్దేశిస్తుంది, దాని ఛార్జింగ్/డిశ్చార్జింగ్ సామర్థ్యం మరియు సైకిల్ జీవితాన్ని రక్షించడానికి బ్యాటరీని దాని సరైన ఉష్ణోగ్రత పరిధిలో ఉండేలా చేయడం.

మోడరేట్ ఉష్ణోగ్రత నియంత్రణ (35–45°C): ఉష్ణోగ్రతలు పెరగడంతో, BMS ముందుగా వేడి వెదజల్లే శక్తిని పెంచుతుంది మరియు బ్యాటరీ క్షీణతను వేగవంతం చేయకుండా అధిక ఉష్ణోగ్రతలను నిరోధించడానికి ఛార్జింగ్ రేటును తగ్గిస్తుంది.

అధిక-ఉష్ణోగ్రత రక్షణ (45-65°C మరియు అంతకంటే ఎక్కువ): ఉష్ణోగ్రత భద్రతా స్థాయిని మించి ఉంటే (ఉదా, 60° C.), BMS ఒక అలారాన్ని ప్రేరేపిస్తుంది మరియు విడుదల శక్తిని పరిమితం చేస్తుంది; అది క్లిష్టమైన పరిమితిని మించి ఉంటే (ఉదా, 65° C.), ఇది థర్మల్ రన్‌అవేని నిరోధించడానికి హై-వోల్టేజ్ సర్క్యూట్‌ను వెంటనే కట్ చేస్తుంది.

తక్కువ-ఉష్ణోగ్రత ప్రీహీటింగ్ (≤10°C): BMS తాపన వ్యవస్థను సక్రియం చేస్తుంది; బ్యాటరీ ఉష్ణోగ్రత తిరిగి సురక్షితమైన శ్రేణికి పెరిగిన తర్వాత మాత్రమే సాధారణ ఛార్జింగ్ మరియు డిశ్చార్జింగ్ కార్యకలాపాలు పునఃప్రారంభించబడతాయి (ఉదా, 15°C పైన), తద్వారా తక్కువ-ఉష్ణోగ్రత ఛార్జింగ్ వల్ల ఏర్పడే లిథియం లేపనాన్ని నివారిస్తుంది, ఇది బ్యాటరీ కణాలను దెబ్బతీస్తుంది.

📍 **కీలక విస్తరణ స్థానాలు మరియు ఎంపిక ప్రమాణాలు**
సమగ్ర ఉష్ణోగ్రత పర్యవేక్షణను ప్రారంభించడానికి NTC సెన్సార్‌లు వ్యూహాత్మకంగా బ్యాటరీ ప్యాక్‌లోని బహుళ క్లిష్టమైన ప్రదేశాలలో అమర్చబడి ఉంటాయి..

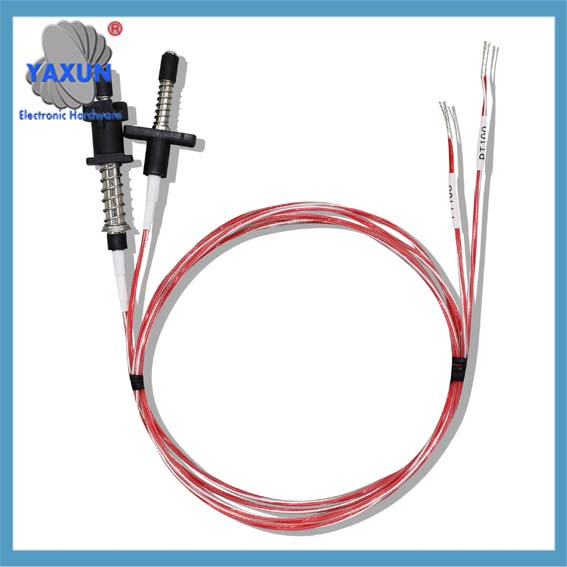

లిథియం బ్యాటరీల కోసం PT1000 మరియు PT100 ఉష్ణోగ్రత సెన్సార్ ప్రోబ్స్

💡 **ఆప్టిమైజేషన్ వ్యూహాలు మరియు కొత్త సాంకేతికతలు**
సాంకేతికత అభివృద్ధి చెందుతున్నప్పుడు, బ్యాటరీ మేనేజ్‌మెంట్ సిస్టమ్స్‌లో NTC సెన్సార్ల అప్లికేషన్ (BMS) నిరంతర ఆప్టిమైజేషన్‌లో ఉంది:

**సెన్సార్ ప్లేస్‌మెంట్ ఆప్టిమైజేషన్:** CFD అనుకరణలు మరియు అల్గారిథమిక్ ఆప్టిమైజేషన్‌ని ఉపయోగించడం ద్వారా సెన్సార్ల సంఖ్య మరియు ప్లేస్‌మెంట్‌ను చక్కగా ట్యూన్ చేయడానికి అధ్యయనాలు నిరూపించాయి., సెన్సార్ కౌంట్‌ని తగ్గించడం సాధ్యమవుతుంది-ఉదాహరణకు, నుండి 40 20 వరకు-భద్రతతో రాజీ పడకుండా. ఈ విధానం ఖర్చులను సమర్థవంతంగా తగ్గిస్తుంది మరియు వైరింగ్ జీను లేఅవుట్‌లను సులభతరం చేస్తుంది. ఇంకా, అటువంటి ఆప్టిమైజ్డ్ ప్లేస్‌మెంట్ ఫాస్ట్ ఛార్జింగ్ సమయాన్ని తగ్గిస్తుంది 15% మరియు బ్యాటరీ ప్యాక్ అందుబాటులో ఉన్న శక్తిని దాదాపుగా పెంచండి 20% తక్కువ-ఉష్ణోగ్రత వాతావరణంలో, తద్వారా నిశ్చయంగా a యొక్క ఆధిక్యతను ధృవీకరిస్తుంది “లీన్ ఇంకా ఖచ్చితమైన” విస్తరణ వ్యూహం.

**ఇంటిగ్రేటెడ్ డిజైన్:** NTC సెన్సార్లు ఎక్కువగా సెల్ కనెక్టింగ్ సిస్టమ్‌లో నేరుగా పొందుపరచబడుతున్నాయి (CCS) ఇంటిగ్రేటెడ్ బస్‌బార్లు, అక్కడ అవి వోల్టేజ్ మరియు కరెంట్ సెన్సింగ్ లైన్‌లతో కలిసి ఉంటాయి. ఈ డిజైన్ బ్యాటరీ ప్యాక్ యొక్క మొత్తం ఇంటిగ్రేషన్ సాంద్రతను పెంచడమే కాకుండా స్థలాన్ని ఆదా చేస్తుంది, అయితే ఉష్ణ వనరులపై మరింత ఖచ్చితమైన పర్యవేక్షణను కూడా అనుమతిస్తుంది..

**అధిక విశ్వసనీయత మరియు సూక్ష్మీకరణ:** ఆటోమోటివ్-గ్రేడ్ అవసరాలను తీర్చడానికి, తయారీదారులు అత్యంత విశ్వసనీయమైన NTC సెన్సార్లను ప్రవేశపెట్టారు-మురాటా యొక్క NCU సిరీస్ వంటివి-అవి సుమారుగా పాదముద్రను కలిగి ఉంటాయి 80% మునుపటి నమూనాల కంటే చిన్నది, అధిక సాంద్రత కలిగిన ఇంటిగ్రేటెడ్ సర్క్యూట్ బోర్డ్‌లకు వాటిని ఆదర్శంగా సరిపోయేలా చేయడం. ఏకకాలంలో, TE కనెక్టివిటీ వంటి తయారీదారులు అందించిన సెన్సార్లు చమురు-నిరోధకత మరియు అధిక-ఉష్ణోగ్రత-నిరోధక ఫ్లోరోప్లాస్టిక్ ప్యాకేజింగ్‌ను ఉపయోగించుకుంటాయి, ఎలక్ట్రిక్ మోటార్లు మరియు బ్యాటరీ ప్యాక్‌లలో కనిపించే కఠినమైన ఆపరేటింగ్ వాతావరణాలను తట్టుకునేలా వాటిని ఎనేబుల్ చేస్తుంది.

**ఫంక్షనల్ సేఫ్టీ పరిగణనలు:** హై-ఎండ్ BMS డిజైన్‌లలో, అనవసరమైన మరియు స్వతంత్ర కొలత పద్ధతులు ఉపయోగించబడతాయి. ఉదాహరణకు, NTC వోల్టేజ్-డివైడర్ సర్క్యూట్ నుండి స్వతంత్ర మార్గం నుండి పొందిన ఉష్ణోగ్రత రీడింగ్‌లను పోల్చడం ద్వారా (బ్లీడ్ రెసిస్టర్ వంటివి), ఉష్ణోగ్రత డేటా యొక్క ఖచ్చితత్వం క్రాస్ ధ్రువీకరించబడుతుంది, తద్వారా ASIL-D-అత్యున్నత స్థాయి ఫంక్షనల్ సేఫ్టీ ఇంటెగ్రిటీ కోసం అవసరాలను తీర్చడం.

సారాంశంలో, NTC ఉష్ణోగ్రత సెన్సార్లు పనిచేస్తాయి “నరాల ముగింపులు” దీని ద్వారా BMS బ్యాటరీని గ్రహిస్తుంది “శరీర ఉష్ణోగ్రత.” వారి ఖచ్చితమైన కొలత డేటా మరియు నిరంతరం ఆప్టిమైజ్ చేయబడిన విస్తరణ వ్యూహాలు సమర్థవంతమైన థర్మల్ మేనేజ్‌మెంట్‌ను సాధించడంలో కీలకమైనవి, బ్యాటరీ జీవితకాలం పొడిగించడం, మరియు థర్మల్ రన్అవే నిరోధిస్తుంది.

నిర్దిష్ట సెల్ రకాల్లో NTC సెన్సార్‌ల కోసం నిర్దిష్ట మౌంటు పద్ధతులపై మీకు ఆసక్తి ఉంటే (ఉదా, స్థూపాకార, ప్రిస్మాటిక్, లేదా పర్సు కణాలు), లేదా మీరు అనుబంధిత సర్క్యూట్ డిజైన్‌ల వివరాలను లోతుగా పరిశోధించాలనుకుంటే, దయచేసి నాకు తెలియజేయడానికి సంకోచించకండి.
