రీసెట్ చేయగల ఫ్యూజ్ (PPTC) ఆటోమేటిక్ రీసెట్ ఫంక్షన్‌తో ఓవర్‌కరెంట్ ప్రొటెక్షన్ భాగం. అధిక-మాలిక్యులర్ పాలిమర్ మరియు వాహక కణాల మిశ్రమం నుండి తయారు చేయబడింది, సర్క్యూట్ క్రమరాహిత్యం సంభవించినప్పుడు ఇది కరెంట్‌ను త్వరగా ఆపివేస్తుంది మరియు లోపం పరిష్కరించబడిన తర్వాత స్వయంచాలకంగా ప్రసరణను పునరుద్ధరిస్తుంది. క్రింది దాని ప్రధాన లక్షణాలు మరియు ఆపరేటింగ్ సూత్రాలు ఉన్నాయి:

పిటిసి ఫ్యూజ్ రీసెట్టబుల్ ఫ్యూజులు 72v 0.3a 300ma rxef030 సిరీస్ 10A , 32DC 16V లో

లిట్టెల్‌ఫ్యూస్ 10A , 32V dc PTC రీసెట్ చేయదగిన ఫ్యూజ్ 16V 4A

రీసెట్ చేయగల ఫ్యూజ్ 30V PTC పాలిమర్ PPTC DIP JK30 0.5A 0.75A 0.9A 1.1A~10A

I. రీసెట్ చేయగల ఫ్యూజ్ యొక్క పని సూత్రం
రీసెట్ చేయగల ఫ్యూజ్ పాలిమర్ పాజిటివ్ ఉష్ణోగ్రత గుణకంతో తయారు చేయబడింది (పిటిసి) పదార్థం. ఓవర్‌కరెంట్ లేదా షార్ట్ సర్క్యూట్ సంభవించినప్పుడు ఇది స్వయంచాలకంగా సర్క్యూట్‌ను కట్ చేస్తుంది. సర్క్యూట్ లోపం పరిష్కరించబడిన తర్వాత, ఇది స్వయంచాలకంగా ప్రసరణను పునరుద్ధరిస్తుంది, మాన్యువల్ ఫ్యూజ్ రీప్లేస్‌మెంట్ అవసరాన్ని తొలగిస్తుంది.

రీసెట్ చేయగల ఫ్యూజ్ ఎలా పనిచేస్తుంది: పదార్థం యొక్క PTC లక్షణాలను ఉపయోగించడం, ఇది గది ఉష్ణోగ్రత వద్ద సాపేక్షంగా తక్కువ నిరోధకతను నిర్వహిస్తుంది (25° C.), సాధారణంగా కంటే తక్కువ 1 ఓం. దాని గుండా ప్రవహించే కరెంట్ పెరిగినప్పుడు మరియు మెటీరియల్ యొక్క రేటెడ్ కరెంట్‌ని మించిపోయినప్పుడు, ఉష్ణోగ్రత పెరగడానికి కారణమవుతుంది, దాని నిరోధకత వేగంగా మెగాహోమ్ స్థాయికి పెరుగుతుంది. ఈ సమయంలో, దాని ద్వారా ప్రవహించే కరెంట్ చాలా తక్కువగా ఉంటుంది, ఓపెన్ సర్క్యూట్ మాదిరిగానే, తద్వారా తదుపరి సర్క్యూట్‌లను రక్షిస్తుంది. సర్క్యూట్ లోడ్ సాధారణ స్థితికి వచ్చినప్పుడు, PTC పదార్థం యొక్క ప్రతిఘటన దాని సాధారణ విలువ కంటే పడిపోతుంది, మరియు రీసెట్ చేయగల ఫ్యూజ్ ప్రసరణకు తిరిగి వస్తుంది, సర్క్యూట్ సాధారణ ఆపరేషన్‌ను పునఃప్రారంభించడానికి అనుమతిస్తుంది. సాధారణ రాష్ట్రం: వాహక కణాలు తక్కువ-నిరోధక మార్గాన్ని ఏర్పరుస్తాయి (సాధారణంగా <1ఓహ్) పాలిమర్ లోపల, స్థిరమైన కరెంట్ ప్రవాహాన్ని అనుమతిస్తుంది.
ఓవర్ కరెంట్/ఓవర్ హీట్ ట్రిగ్గర్: అసాధారణ విద్యుత్ ప్రవాహం ఉష్ణోగ్రత పెరుగుదలకు కారణమవుతుంది, దీనివల్ల పాలిమర్ వాహక నెట్‌వర్క్‌ను విస్తరించడానికి మరియు విచ్ఛిన్నం చేస్తుంది, ఫలితంగా మెగాహోమ్ శ్రేణికి ప్రతిఘటనలో ఆకస్మిక పెరుగుదల మరియు ప్రస్తుత పరిమితి.
ఆటోమేటిక్ రికవరీ: లోపం పరిష్కరించబడిన తర్వాత, పాలిమర్ చల్లబడుతుంది మరియు కుదించబడుతుంది, వాహక కణాలను తిరిగి కనెక్ట్ చేయడానికి మరియు తక్కువ-నిరోధక స్థితికి తిరిగి రావడానికి అనుమతిస్తుంది.

Ii. కీ ఫీచర్లు
ఆటోమేటిక్ రికవరీ: మాన్యువల్ రీప్లేస్‌మెంట్ లేకుండా వేలాది పునరావృత రక్షణ చక్రాలను అందిస్తుంది.
ద్వంద్వ రక్షణ: ఓవర్ కరెంట్ మరియు ఓవర్ హీటింగ్ రెండింటికీ ప్రతిస్పందిస్తుంది (పరిసర ఉష్ణోగ్రత ట్రిప్ థ్రెషోల్డ్‌ను ప్రభావితం చేస్తుంది).
ఫాస్ట్ రెస్పాన్స్: మిల్లీసెకండ్-స్థాయి పర్యటన సమయం, ఫాల్ట్ కరెంట్ తీవ్రతకు విలోమానుపాతంలో ఉంటుంది.
విశ్వసనీయత: సింగిల్-యూజ్ ఫ్యూజ్‌ల కంటే నమ్మదగినది మరియు అనేక సార్లు ఉపయోగించవచ్చు.

Iii. రకాలు మరియు పారామితులు
ప్యాకేజీ రకాలు:

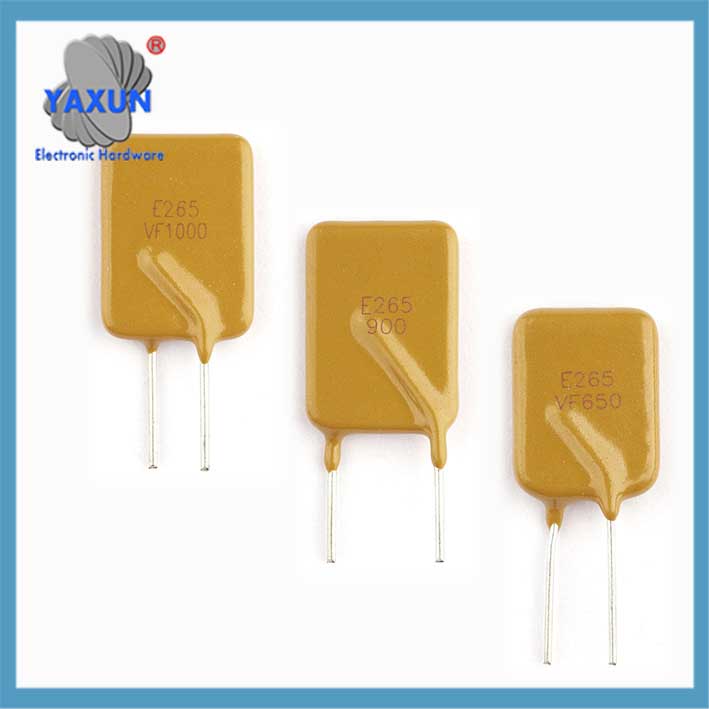

రంధ్రం ద్వారా (రేడియల్ లీడ్స్) మరియు ఉపరితల-మౌంట్ పరికరాలు (SMD, వంటివి 0805 మరియు 1206). కోర్ పారామితులు:

కరెంట్ పట్టుకోవడం (పట్టుకోండి): 25°C వద్ద నిరంతరం ప్రవహించే గరిష్ట విద్యుత్తు.

ట్రిప్ కరెంట్ (ఇట్రిప్): రక్షణను ప్రేరేపించే కనీస విద్యుత్తు.

వోల్టేజీని తట్టుకుంటుంది (Vmax): రక్షణ మోడ్‌లో ఉన్నప్పుడు రీసెట్ చేయగల ఫ్యూజ్ తట్టుకోగల గరిష్ట వోల్టేజ్.

పట్టుకోండి: రేటెడ్ కరెంట్ అని కూడా అంటారు, రీసెట్ చేయగల ఫ్యూజ్ 25°C వద్ద నిరంతరం ప్రవహించే గరిష్ట ఆపరేటింగ్ కరెంట్ ఇది. ఈ కరెంట్ క్రింద, ఫ్యూజ్ తక్కువ నిరోధకతను నిర్వహిస్తుంది. (అలాగే, Ihold పై ఆపరేటింగ్ ఉష్ణోగ్రత యొక్క ప్రభావాన్ని పరిగణించాలి.)

ఉష్ణోగ్రత 25 ° C కంటే తక్కువగా పడిపోతుంది, ఐహోల్డ్ పెరుగుతుంది, అయితే ఆపరేటింగ్ ఉష్ణోగ్రత పెరుగుతుంది, ఐహోల్డ్ తగ్గుతుంది. రీసెట్ చేయగల ఫ్యూజ్‌లను ఉపయోగించి సర్క్యూట్‌లను రూపొందిస్తున్నప్పుడు, ఆపరేటింగ్ ఉష్ణోగ్రత పరిగణనలోకి తీసుకోవాలి.

రీసెట్ చేయగల ఫ్యూజ్‌ని ఎంచుకున్నప్పుడు, సర్క్యూట్‌లోని గరిష్ట లోడ్ కరెంట్ కంటే ఐహోల్డ్ కరెంట్ ఎక్కువగా ఉందని నిర్ధారించుకోండి, కానీ సర్క్యూట్ లేదా పరికరం యొక్క రేట్ లోడ్ కంటే ఎక్కువ కాదు.

ఇట్రిప్: ట్రిప్ కరెంట్ అని కూడా అంటారు, రీసెట్ చేయగల ఫ్యూజ్ యొక్క ప్రతిఘటన 25 ° C వద్ద పెరగడం ప్రారంభించే కనిష్ట కరెంట్ ఇది. రీసెట్ చేయగల ఫ్యూజ్ పనిచేయడం ప్రారంభించే ప్రస్తుత థ్రెషోల్డ్ ఇది. కరెంట్ I ట్రిప్ కరెంట్‌ని మించిపోయినప్పుడు, ఫ్యూజ్ అధిక-నిరోధక స్థితిలోకి ప్రవేశిస్తుంది, సర్క్యూట్‌ను డిస్‌కనెక్ట్ చేస్తోంది. ఈ I ట్రిప్ పాయింట్ అనేది PPTC నిరోధం తక్కువ నుండి అధిక స్థాయికి మారే పరివర్తన స్థానం.
3. Vmax: రేటెడ్ వోల్టేజ్ అని కూడా పిలుస్తారు, ఇది ఫ్యూజ్ 25°C వద్ద తట్టుకోగల గరిష్ట వోల్టేజ్. రేట్ చేయబడిన వోల్టేజ్ సర్క్యూట్‌లోని గరిష్ట వోల్టేజ్ కంటే ఎక్కువగా లేదా సమానంగా ఉందని నిర్ధారించుకోండి, డౌన్‌స్ట్రీమ్ సర్క్యూట్ షార్ట్ అయినప్పుడు విద్యుత్ సరఫరా అంతటా వోల్టేజ్ తగ్గుదల ఫ్యూజ్‌కి వర్తించబడుతుంది.

4. ఆపరేట్ సమయం: ఫ్యూజ్ యొక్క ప్రతిఘటన ప్రస్తుత గరిష్ట విలువను చేరుకోవడానికి పట్టే సమయం ఇది 5 సార్లు నేను 25°C వద్ద ఉంచుతాను. ది “సమయం” పట్టికలో 1 ఆపరేషన్ సమయం, సెకన్లలో వ్యక్తీకరించబడింది.

Iv. సాధారణ అప్లికేషన్లు
ఓవర్‌కరెంట్ ప్రొటెక్షన్: కమ్యూనికేషన్ పరికరాలు, బ్యాటరీ ప్యాక్‌లు, LED డ్రైవర్లు.
రివర్స్ పోలారిటీ ప్రొటెక్షన్: పవర్ ఇన్‌పుట్ పోర్ట్‌లు.
ఉప్పెన రక్షణ: సిగ్నల్ లైన్లు లేదా సెన్సిటివ్ సర్క్యూట్లు.

V. రీసెట్ చేయగల ఫ్యూజ్‌ల కోసం సాధారణ సర్క్యూట్‌లు

1. పవర్ ఓవర్ కరెంట్ ప్రొటెక్షన్ సర్క్యూట్

పవర్ లైన్ ఇన్‌పుట్‌తో సిరీస్‌లో రీసెట్ చేయగల ఫ్యూజ్‌ని కనెక్ట్ చేయండి. రేటెడ్ కరెంట్ మించిపోయినట్లయితే, ఫ్యూజ్ ట్రిప్ అవుతుంది. (బొమ్మ చూడండి 3.)

2. PCB అవుట్‌పుట్ ఇంటర్‌ఫేస్‌లు

ఉదాహరణకు, USB పోర్ట్ కోసం, అవుట్‌పుట్ పవర్‌ను రక్షించడానికి పవర్ పిన్‌తో సిరీస్‌లో PPTCని కనెక్ట్ చేయండి.

3. పవర్ రివర్స్ పోలారిటీ ప్రొటెక్షన్ సర్క్యూట్

సర్క్యూట్ రివర్స్ ధ్రువణత ఉన్నప్పుడు, రీసెట్ చేయగల ఫ్యూజ్ ద్వారా ప్రవహించే కరెంట్ ఎక్కువగా ఉంటుంది, దాని నిరోధకతను పెంచడం మరియు సర్క్యూట్ను డిస్కనెక్ట్ చేయడం, తదుపరి సర్క్యూట్లను రక్షించడం.

4. IO ప్రొటెక్షన్ సర్క్యూట్

IO సిగ్నల్ లైన్‌తో సిరీస్‌లో రీసెట్ చేయగల ఫ్యూజ్‌ని కనెక్ట్ చేయండి మరియు, TVS డయోడ్‌తో కలిపి, నియంత్రణ చిప్‌కు ఉప్పెన నష్టం జరగకుండా నిరోధించండి.

VI. ఎంపిక కీ పాయింట్లు

సర్క్యూట్ ఆపరేటింగ్ వోల్టేజ్ ఆధారంగా సర్క్యూట్‌ను ఎంచుకోండి, పరిసర ఉష్ణోగ్రత, రేట్ కరెంట్, మరియు ఆపరేటింగ్ టైమ్ కర్వ్. ఉదాహరణకు, 48V సర్క్యూట్‌కు 60V లేదా అంతకంటే ఎక్కువ వోల్టేజీని తట్టుకునే మోడల్ అవసరం. అధిక-ఉష్ణోగ్రత వాతావరణాల కోసం ప్రస్తుత వ్యత్యాసాన్ని పరిగణించాలి. విద్యుత్ సరఫరాకు ఓవర్ కరెంట్ రక్షణ అవసరం. దీని ఆపరేటింగ్ వోల్టేజ్ 24V, దాని గరిష్ట ఆపరేటింగ్ కరెంట్ 450mA, మరియు దాని గరిష్ట ఆపరేటింగ్ ఉష్ణోగ్రత 50 ° C. 1.4A వద్ద రక్షణ అవసరం, మరియు సర్క్యూట్ తప్పనిసరిగా 5A వద్ద 1 సెకన్లలోపు రక్షించబడాలి.
మొదటి, ఎందుకంటే విద్యుత్ సరఫరా 24V, విద్యుత్ సరఫరా యొక్క Vmax 24V కంటే ఎక్కువగా ఉండాలి, కొంత మార్జిన్‌తో. అందువల్ల, ఐదు భాగాలు ఈ అవసరాన్ని తీరుస్తాయి.

రెండవది, ఎందుకంటే సర్క్యూట్ గరిష్టంగా 50°C ఆపరేటింగ్ ఉష్ణోగ్రతను కలిగి ఉంటుంది, I హోల్డ్ విలువ సుమారుగా ఉండాలి 80% అసలు నామమాత్రపు విలువ. అందువల్ల, SMD2920P075TF మరియు SMD2920P100TF ఈ అవసరాన్ని తీరుస్తాయి, నేను కలిగి ఉన్న అవసరాన్ని మించి = 0.45/0.8 = 0.56A. మూడవది, ఆపరేటింగ్ సమయం: కరెంట్ 5A ఉన్నప్పుడు, SMD2920P075TF మరియు SMD2920P100TF 1సె కంటే తక్కువ వ్యవధిలో పనిచేస్తాయి. అయితే, వేగవంతమైన ఓవర్‌కరెంట్ రక్షణ కోసం, తక్కువ ఆపరేటింగ్ సమయం కారణంగా మేము సాధారణంగా SMD2920P075TFని సిఫార్సు చేస్తున్నాము.

Yaxun ఎలక్ట్రానిక్స్ గ్లోబల్ ప్రొప్రైటరీ SMD మరియు ప్లగ్-ఇన్ PPTCలను అందిస్తుంది.
SMD ఉత్పత్తులలో SMD0603P ఉన్నాయి, SMD0805, SMD1206P, SMD1210P, SMD1812P, SMD2018P, మరియు SMD2920P సిరీస్.

ప్లగ్-ఇన్ ఉత్పత్తులలో HL06 ఉన్నాయి, HL16, HL30, HL60, HL130, HL250, మరియు HL600 సిరీస్.
Yaxun ఎలక్ట్రానిక్స్ EMC-కంప్లైంట్ రీసెట్ చేయగల ఫ్యూజ్ డిజైన్ సేవలలో ప్రత్యేకత కలిగి ఉంది మరియు ఉచిత ప్రయోగశాల పరీక్షను అందిస్తుంది.
