ఉష్ణోగ్రత నియంత్రణ సాంకేతికత

సాధారణంగా మూసివేయబడింది మరియు సాధారణంగా ఓపెన్ ఉష్ణోగ్రత స్విచ్‌లు

సాధారణంగా మూసివేయబడింది మరియు సాధారణంగా ఓపెన్ ఉష్ణోగ్రత స్విచ్‌లు

కిందిది బిమెటాలిక్ KSD301 యొక్క ప్రధాన వ్యత్యాసం మరియు ఎంపిక గైడ్, KSD9700 "అంతగా మూసివేయబడింది (Nc) మరియు సాధారణంగా తెరిచి ఉంటుంది (లేదు) ఉష్ణోగ్రత స్విచ్‌లు, మరియు సాంకేతిక లక్షణాలు మరియు అనువర్తన దృశ్యాల సమగ్ర పోలిక:

I. వర్కింగ్ సూత్రం మరియు రాష్ట్ర నిర్వచనం

లక్షణాలు సాధారణంగా మూసివేయబడుతుంది (Nc) సాధారణంగా తెరిచి ఉంటుంది (లేదు)
‌Initial స్టేట్ సాధారణ ఉష్ణోగ్రత వద్ద పరిచయాలు మూసివేయబడ్డాయి (సర్క్యూట్ కనెక్ట్ చేయబడింది) పరిచయాలు సాధారణ ఉష్ణోగ్రత వద్ద డిస్‌కనెక్ట్ చేయబడ్డాయి (సర్క్యూట్ డిస్‌కనెక్ట్ చేయబడింది)
ట్రిగ్గర్ చర్య ఉష్ణోగ్రత ≥ సెట్ విలువ → పరిచయాలు డిస్‌కనెక్ట్ చేయబడ్డాయి (సర్క్యూట్ డిస్‌కనెక్ట్ చేయబడింది) ఉష్ణోగ్రత ≥ సెట్ విలువ → పరిచయాలు మూసివేయబడ్డాయి (సర్క్యూట్ కనెక్ట్ చేయబడింది)
‌Reset మెకానిజం విలువను రీసెట్ చేయడానికి ఉష్ణోగ్రత పడిపోతుంది → పరిచయాలు స్వయంచాలకంగా మూసివేయబడతాయి విలువను రీసెట్ చేయడానికి ఉష్ణోగ్రత పడిపోతుంది → పరిచయాలు స్వయంచాలకంగా డిస్‌కనెక్ట్ చేయబడతాయి
చిహ్నాలు NC (సాధారణంగా మూసివేయబడింది NO (సాధారణంగా తెరవబడదు

కోర్ అప్లికేషన్ లాజిక్:
‌Nc రకం:‌ “అధిక ఉష్ణోగ్రత శక్తి ఆఫ్”‌ (మోటారు వేడెక్కడం మరియు దహనం చేయకుండా నిరోధించడం వంటివి);
‌No type‌:‌ “అధిక ఉష్ణోగ్రత శక్తి”‌ (శీతలీకరణ అభిమానిని ప్రారంభించే ఓవర్-టెంపరేచర్ వంటివి).

సాధారణంగా మూసివేయబడింది మరియు సాధారణంగా ఓపెన్ ఉష్ణోగ్రత స్విచ్‌లు

సాధారణంగా మూసివేయబడింది మరియు సాధారణంగా ఓపెన్ ఉష్ణోగ్రత స్విచ్‌లు

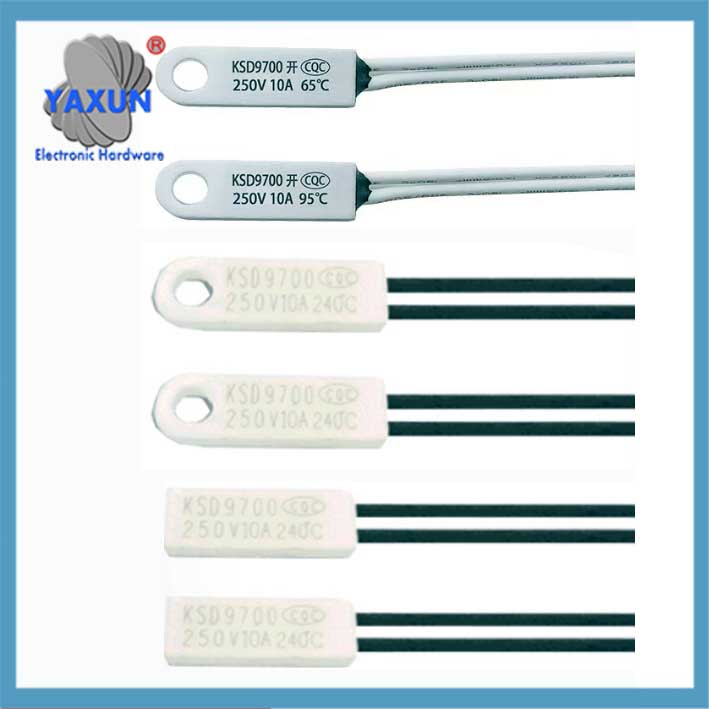

సాధారణంగా ఓపెన్ KSD9700 ఉష్ణోగ్రత నియంత్రణ స్విచ్

సాధారణంగా ఓపెన్ KSD9700 ఉష్ణోగ్రత నియంత్రణ స్విచ్

సాధారణంగా మూసివేయబడిన KSD9700 ఉష్ణోగ్రత నియంత్రణ స్విచ్

సాధారణంగా మూసివేయబడిన KSD9700 ఉష్ణోగ్రత నియంత్రణ స్విచ్

Ii. సాధారణ అనువర్తన దృశ్యాలు

KSD301 ఉష్ణోగ్రత స్విచ్ పారామితులు

రకం వర్తించే పరికరాలు రక్షణ ప్రయోజనం
NC రకం – మోటారు ఓవర్‌హీట్ రక్షణ (వాషింగ్ మెషిన్, ఎయిర్ కండీషనర్ కంప్రెసర్)
– ఎలక్ట్రిక్ వాటర్ హీటర్ యాంటీ డ్రై బర్నింగ్
– ట్రాన్స్ఫార్మర్ ఓవర్లోడ్ రక్షణ
ఉష్ణోగ్రత ప్రమాణాన్ని మించినప్పుడు, పరికరాల నష్టాన్ని నివారించడానికి విద్యుత్ సరఫరాను కత్తిరించవలసి వస్తుంది
‌No type‌ – శీతలీకరణ అభిమాని నియంత్రణ (కంప్యూటర్ CPU, క్యాబినెట్)
– హీటర్ ఓవర్‌టెంపరేచర్ అలారం
– గ్రీన్హౌస్ తాపన వ్యవస్థ
సహాయక పరికరాలను సక్రియం చేయండి (అభిమానులు/అలారాలు వంటివి) ఉష్ణోగ్రత ప్రమాణాన్ని మించినప్పుడు

Iii. ఎంపిక కోసం ముఖ్య పరిశీలనలు
‌ సేఫ్టీ ప్రాధాన్యత
బలవంతపు పవర్ ఆఫ్ దృష్టాంతాల కోసం ‌NC రకాన్ని ఎంచుకోవాలి (అగ్ని నివారణ వంటివి, విద్యుత్ షాక్ నివారణ) అధిక ఉష్ణోగ్రతల వద్ద నిరంతర విద్యుత్ సరఫరా వల్ల కలిగే ప్రమాదాలను నివారించడానికి.
‌ సిర్క్యూట్ డిజైన్ మ్యాచింగ్
మెయిన్ సర్క్యూట్ లైవ్ వైర్‌లో NC రకం సిరీస్‌లో కనెక్ట్ కావాలి, మరియు ఏ రకం సాధారణంగా సహాయక పరికరాలను నియంత్రించడానికి సమాంతరంగా అనుసంధానించబడదు.
‌Identification‌
“బి” లేదా “Nc” షెల్ మీద గుర్తించబడినది సాధారణంగా మూసివేసిన రకాన్ని సూచిస్తుంది, “K” లేదా “లేదు” సాధారణంగా ఓపెన్ రకాన్ని సూచిస్తుంది (KSD301-85B వంటివి సాధారణంగా 85 at వద్ద మూసివేసిన రకాన్ని సూచిస్తాయి).
‌Test ధృవీకరణ
గుర్తించడానికి మల్టీమీటర్ ఉపయోగించండి: NC రకం సాధారణ ఉష్ణోగ్రత వద్ద అనుసంధానించబడి ఉంది, మరియు సాధారణ ఉష్ణోగ్రత వద్ద ఏ రకం డిస్‌కనెక్ట్ చేయబడదు.

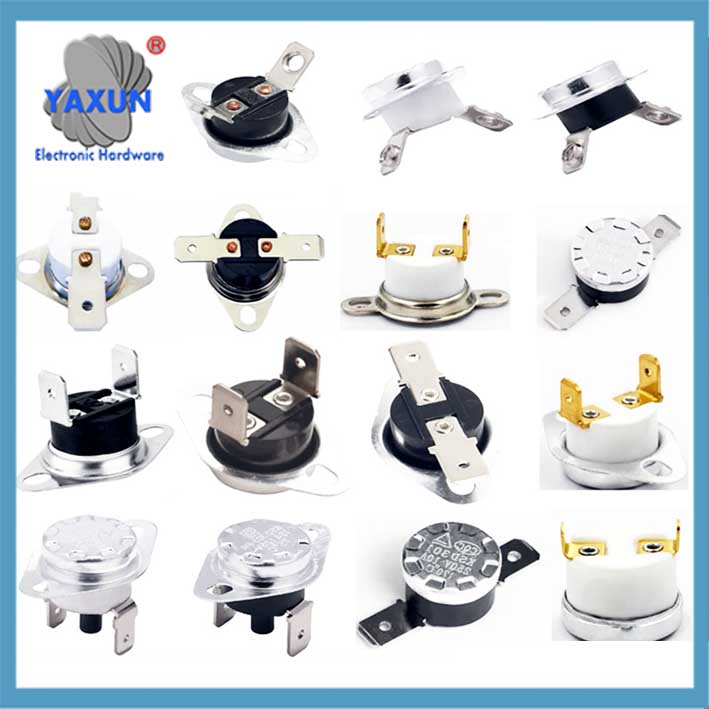

సాధారణంగా ఓపెన్ KSD301, KSD302 డిస్క్ స్విచ్

సాధారణంగా ఓపెన్ KSD301, KSD302 డిస్క్ స్విచ్

Iv. కార్యాచరణ లోపాలను నివారించడం
మెర్మైడ్ కాపీ కోడ్
గ్రాఫ్ టిబి
ఎ[పరికరాల అవసరాలు] –> బి{ఇది అధిక ఉష్ణోగ్రత వద్ద శక్తినివ్వాలి? }
బి –>|అవును| సి[NC రకాన్ని ఎంచుకోండి]
బి –>|లేదు| డి{అధిక ఉష్ణోగ్రత వద్ద దీన్ని ప్రారంభించాల్సిన అవసరం ఉందా?? }
డి –>|అవును| ఇ[రకాన్ని ఎంచుకోండి]
డి –>|లేదు| ఎఫ్[డిజైన్‌ను తిరిగి అంచనా వేయండి]

▶ ️ ‌summary‌: NC రకం “అత్యవసర బ్రేక్” భద్రతా రక్షణ కోసం, మరియు ఏ రకం కాదు “ఉష్ణోగ్రత ట్రిగ్గర్” తెలివైన నియంత్రణ కోసం. రెండింటి యొక్క చర్య లాజిక్స్ పరిపూరకరమైనవి. ఎంపిక తప్పనిసరిగా సర్క్యూట్ ఫంక్షన్ అవసరాలకు ఖచ్చితంగా సరిపోతుంది (సమగ్ర).

సాధారణంగా మూసివేయబడిన KSD301, KSD302 ఉష్ణోగ్రత పరిమితి స్విచ్

సాధారణంగా మూసివేయబడిన KSD301, KSD302 ఉష్ణోగ్రత పరిమితి స్విచ్
