కిందిది నిర్మాణ లక్షణాల యొక్క వివరణాత్మక విశ్లేషణ, KSD301/KSD302 ఉష్ణోగ్రత స్విచ్ యొక్క ప్రధాన ఉష్ణోగ్రత సెన్సింగ్ మూలకం యొక్క పని సూత్రం మరియు సాంకేతిక అంశాలు – బైమెటాలిక్ స్ట్రిప్:
I. బైమెటాలిక్ ఉష్ణోగ్రత సెన్సింగ్ మూలకం యొక్క ప్రధాన లక్షణాలు
| ఫీచర్లు | సాంకేతిక వివరణ |
| మెటీరియల్ నిర్మాణం | విభిన్న విస్తరణ గుణకాలు కలిగిన రెండు లోహ మిశ్రమాల మిశ్రమం (నికెల్ ఇనుము/మాంగనీస్ రాగి వంటివి), డిస్క్ ఆకారపు సన్నని షీట్ నిర్మాణంలో స్టాంప్ చేయబడింది |
| ఆపరేషన్ సూత్రం | ఉష్ణోగ్రత పెరుగుతుంది → వేడి కారణంగా ద్విలోహ స్ట్రిప్ వైకల్యం చెందుతుంది → ఆర్చ్ ఎత్తు అకస్మాత్తుగా మారుతుంది → పరిచయాలను తక్షణమే బౌన్స్ చేయడానికి మరియు తెరవడానికి మరియు మూసివేయడానికి మెకానికల్ మెకానిజంను డ్రైవ్ చేస్తుంది |
| ప్రతిస్పందన వేగం | పరిచయాలకు ఆర్క్ డ్యామేజ్ను నివారించడానికి మిల్లీసెకండ్-స్థాయి ఆకస్మిక జంప్ చర్య |
| ఉష్ణోగ్రత ఖచ్చితత్వం | సహనం ±2℃ కంటే తక్కువగా ఉంటుంది (అధిక ఖచ్చితత్వం రకం), సంప్రదాయ నమూనాలు ±3~10℃, మెటల్ షీట్ యొక్క వేడి చికిత్స ప్రక్రియ ద్వారా నిర్ణయించబడుతుంది |
| రీసెట్ మెకానిజం | ఉష్ణోగ్రత పడిపోయిన తర్వాత, బైమెటాలిక్ స్ట్రిప్ దాని అసలు స్థితికి తిరిగి వస్తుంది మరియు పరిచయాలు స్వయంచాలకంగా రీసెట్ చేయబడతాయి (ఉష్ణోగ్రత తగ్గినప్పుడు సాధారణంగా క్లోజ్డ్ రకం మూసివేయబడుతుంది, ఉష్ణోగ్రత తగ్గినప్పుడు సాధారణంగా ఓపెన్ టైప్ తెరుచుకుంటుంది) |

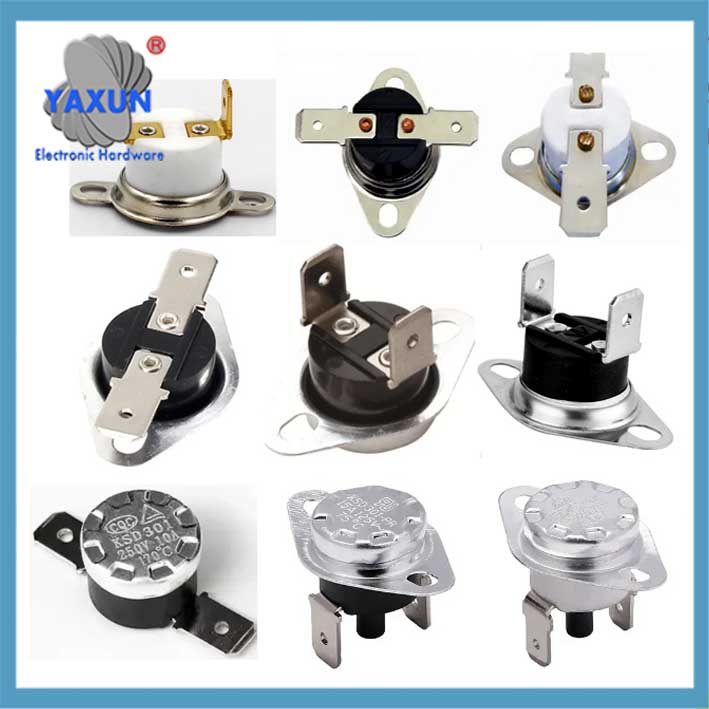

 సాధారణ ఓపెన్ KSD301 ఉష్ణోగ్రత స్విచ్ బైమెటాలిక్ ఉష్ణోగ్రత సెన్సింగ్ మూలకం |

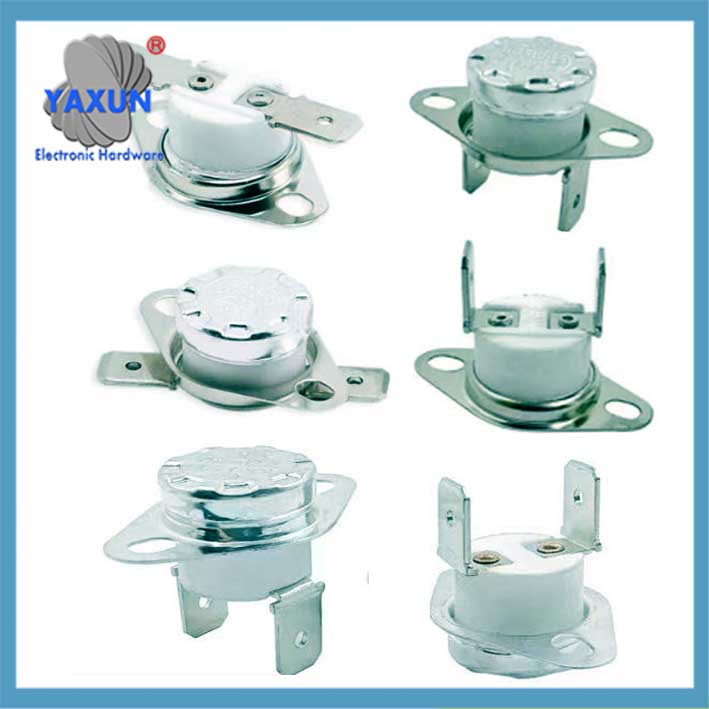

 అధిక ఉష్ణోగ్రత పరిమితి స్విచ్ KSD301 |

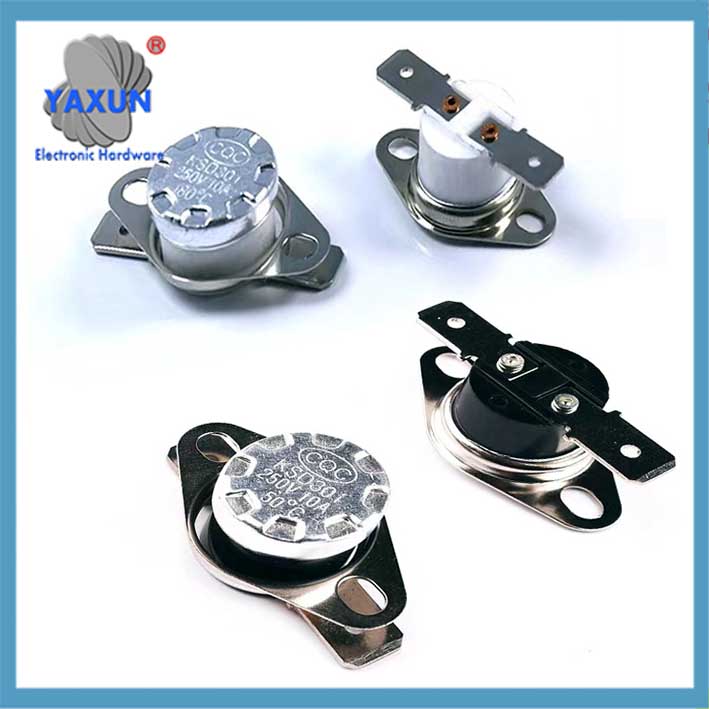

 KSD301 యొక్క ద్విలోహ ఉష్ణోగ్రత సెన్సింగ్ మూలకం |
KSD301 ఉష్ణోగ్రత స్విచ్ పారామితులు
Ii. పని ప్రక్రియ యొక్క కుళ్ళిపోవడం
మత్స్యకన్య కాపీ కోడ్
గ్రాఫ్ LR
ఎ[సాధారణ ఉష్ణోగ్రత స్థితి] –>|బైమెటాలిక్ స్ట్రిప్ ఉచిత మరియు నేరుగా| బి[పరిచయం మూసివేయబడింది/తెరిచి ఉంది]
సి[చర్య విలువకు ఉష్ణోగ్రత పెరుగుతుంది] –>|ద్విలోహ స్ట్రిప్ వంపు ఎత్తు ఆకస్మిక మార్పు| డి[తక్షణ బౌన్స్ డ్రైవ్ మెకానిజం]
డి –>|సాధారణంగా మూసివేయబడిన రకం| ఇ[డిస్కనెక్ట్ సర్క్యూట్ను సంప్రదించండి]
డి –>|సాధారణంగా ఓపెన్ రకం| ఎఫ్[సంప్రదింపు కనెక్షన్ సర్క్యూట్]
జి[temperature drops to reset value] –>|bimetallic strip returns to straight| బి
Key point: The bimetallic strip arch height sudden change is the source of the name “snap-type cut-off switch”, ensuring that the contact action is clean and has no intermediate state.
III. Key points for use and maintenance
యాంత్రిక నష్టాన్ని నివారించండి
It is forbidden to squeeze the bimetallic strip with external force, as deformation will cause the action temperature to drift or fail.
Heat conduction requirements
The installation surface needs to be flat and clean, and thermal grease should be applied to ensure that heat is transferred to the metal strip in time.
Temperature limitations
Bimetallic strip tolerance limit: short-term ≤300℃, long-term ≤240℃ (overheating is prone to metal fatigue).
లోడ్ మ్యాచింగ్
రేటెడ్ కరెంట్ను అధిగమించడం ఖచ్చితంగా నిషేధించబడింది (15A లోడ్కు అనుసంధానించబడిన 10A మోడల్ వంటివి), ఆర్క్ యొక్క అధిక ఉష్ణోగ్రత బైమెటాలిక్ స్ట్రిప్ను సింటర్ చేస్తుంది.
Iv. తప్పు నిర్ధారణ సూచన
సంప్రదింపు సంశ్లేషణ : అధిక లోడ్ కరెంట్ ఆర్క్ వెల్డింగ్కు కారణమవుతుంది, మరియు లోడ్ మ్యాచింగ్ను తనిఖీ చేయాలి మరియు మోడల్ను భర్తీ చేయాలి.
చర్య ఆలస్యం : సంస్థాపన ఉపరితలం పేలవంగా ఉష్ణ వాహకత లేదా ద్విలోహ స్ట్రిప్ వృద్ధాప్యం, కాబట్టి సిలికాన్ గ్రీజును మళ్లీ వర్తించండి లేదా భాగాన్ని భర్తీ చేయండి.
వైఫల్యాన్ని రీసెట్ చేయండి : బైమెటాలిక్ స్ట్రిప్ వైకల్యంతో మరియు కష్టం, మరియు థర్మోస్టాట్ మొత్తం భర్తీ చేయాలి.
▶ ️ summary: బిమెటాలిక్ స్ట్రిప్ “ఉష్ణోగ్రత సెన్సార్ + యాక్యుయేటర్” KSD301 యొక్క ఇంటిగ్రేటెడ్ భాగం. దీని డిస్క్ ఆకారపు నిర్మాణ రూపకల్పన మరియు మిశ్రమ నిష్పత్తి ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వం మరియు విశ్వసనీయతను నేరుగా నిర్ణయిస్తాయి.
