మైక్రో మోటార్ ఓవర్హీట్ ప్రొటెక్షన్ స్విచ్ & ఓవర్‌లోడ్ ప్రొటెక్టర్

మైక్రో మోటార్ ఓవర్‌హీట్ ప్రొటెక్షన్ స్విచ్ మధ్య తేడాల పోలిక & ఓవర్లోడ్ ప్రొటెక్టర్. మైక్రో మోటార్ థర్మల్ ప్రొటెక్టర్స్ విషయానికి వస్తే, ధర పరిధి మధ్య ఉంటుంది $0.1 యువాన్ మరియు $0.4 యువాన్. మోడల్‌లలో 5ap ఉన్నాయి, TB02-BB8D, 17ఉదయం, KSD9700, ST01, S06, etc.లు, ఇవి ప్రధానంగా సీట్ సన్‌రూఫ్ వైపర్ మోటార్‌ల కోసం ఉపయోగించబడతాయి మరియు సీలింగ్ మరియు జలనిరోధిత లక్షణాలను కలిగి ఉంటాయి. 17AM మోడల్ యొక్క పారామితులు: సాధారణంగా మూసివేయబడింది, ఆపరేటింగ్ ఉష్ణోగ్రత 120 డిగ్రీలు, గరిష్ట కరెంట్ 10A~35A. ఆటోమేటిక్ రీసెట్ ఫంక్షన్, సైన్యానికి అనుకూలం, వైద్య మరియు ఇతర రంగాలు. ఇక్కడ మనం ఉష్ణోగ్రత పరిధి మరియు ప్రస్తుత పారామితులను నొక్కి చెప్పాలి, అలాగే ఆటోమేటిక్ రీసెట్ యొక్క లక్షణాలు.

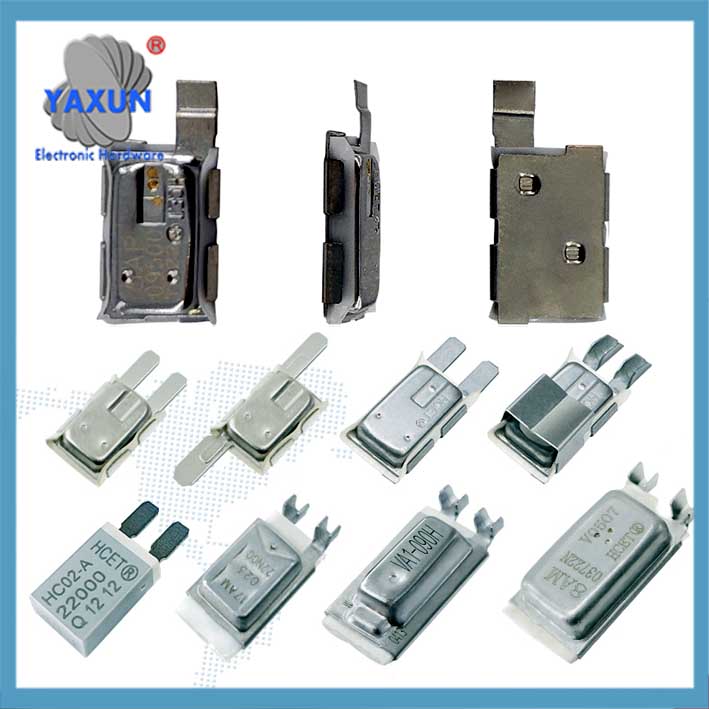

మోటార్ TB05, BB8DTB02, ST-22 35℃- 160℃ మినీ థర్మల్ ప్రొటెక్టర్

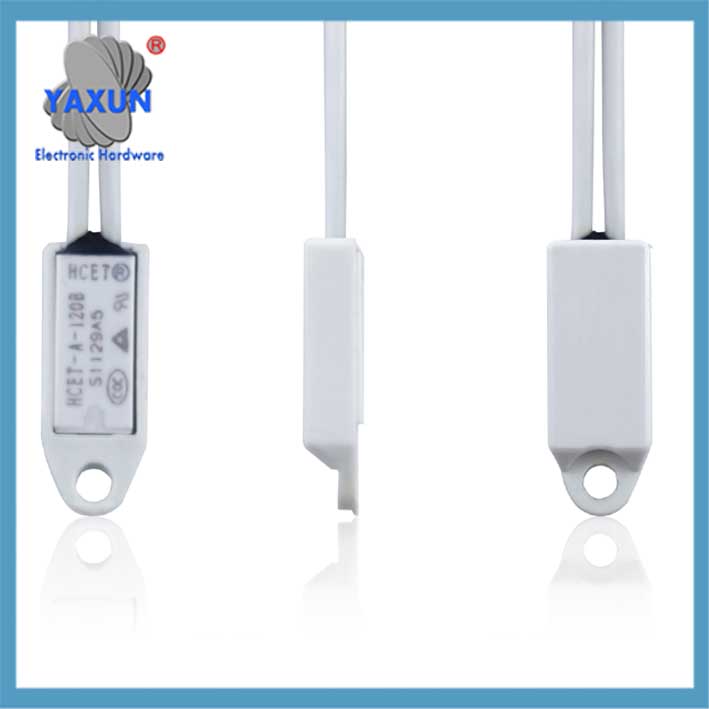

మైక్రో థర్మల్ ప్రొటెక్టర్ ఉష్ణోగ్రత నియంత్రణ స్విచ్ S01, S06, ST-22

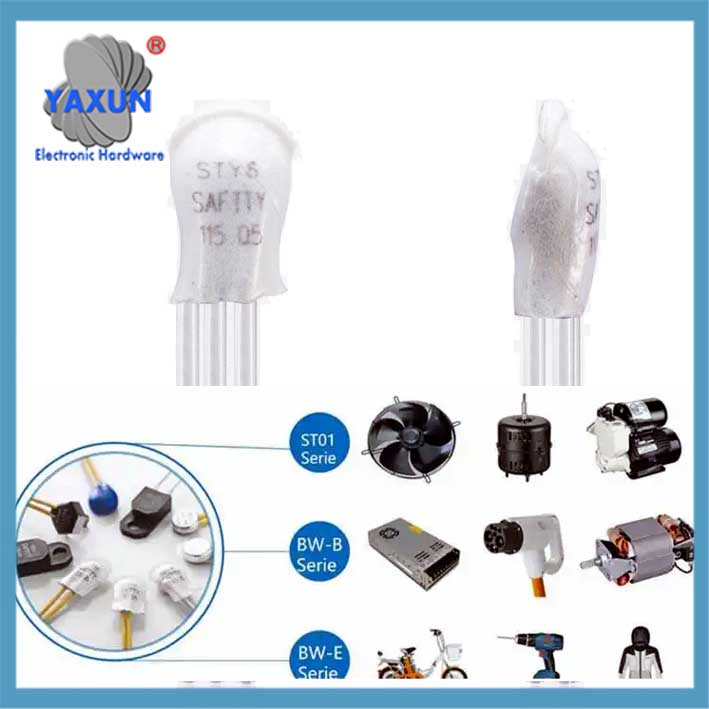

2ఎంపి, 6Ap, 17Am+ptc, 5Ap, 8Am, KSD9700 మోటారు ఓవర్హీట్ ప్రొటెక్షన్ స్విచ్

మోటార్ ఓవర్లోడ్ ప్రొటెక్టర్లకు సంబంధించి, మోటార్ మోటార్ ప్రొటెక్టర్లు (M-B) మైక్రోప్రాసెసర్ టెక్నాలజీని ఉపయోగించండి. ఇది ఓవర్‌కరెంట్ వంటి బహుళ రక్షణలను కలిగి ఉంది, దశ వైఫల్యం, మరియు స్టాల్, మరియు ప్రయాణ సమయం సర్దుబాటు అవుతుంది (0.2-30 సెకన్లు), మరియు మాన్యువల్ లేదా ఎలక్ట్రిక్ రీసెట్‌కు మద్దతు ఇస్తుంది. పారామీటర్ సెట్టింగ్ పద్ధతి అనుబంధంగా ఉంది, ఓవర్‌కరెంట్ రక్షణను సెట్ చేయడం వంటివి 1.5-2 రేట్ చేయబడిన కరెంట్ మరియు ఓవర్‌లోడ్ రెట్లు 1.1-1.3 సార్లు. ఆచరణాత్మక అనువర్తనాలకు ఈ సెట్టింగ్‌లు చాలా ముఖ్యమైనవి.

స్టార్టప్ పూర్తయిన తర్వాత మోటార్ ఓవర్‌లోడ్ ప్రొటెక్టర్ స్టాల్ ప్రొటెక్షన్ ప్రభావం చూపుతుంది. కరెంట్ సెట్ విలువను అధిగమించినప్పుడు, అది వెంటనే పని చేస్తుంది. శీఘ్ర-విరామ రక్షణ షార్ట్-సర్క్యూట్ లోపాల కోసం, మరియు రెండు రాష్ట్రాలుగా విభజించబడింది: ప్రారంభం మరియు ఆపరేషన్. వేడెక్కడం విలోమ సమయ రక్షణ ఉష్ణ సంచిత నమూనాపై ఆధారపడి ఉంటుంది, సానుకూల మరియు ప్రతికూల శ్రేణి ప్రవాహాల యొక్క ఉష్ణ ప్రభావాలను కలపడం. వివిధ లోపాలను ఎలా నిర్వహించాలో వినియోగదారులు అర్థం చేసుకున్నారని నిర్ధారించుకోవడానికి ఈ రక్షణ విధానాలను పాయింట్లలో వివరించాలి.

In terms of installation and compatibility, it is pointed out that the protector can be installed at the front end of the inverter, but attention should be paid to the rated current matching and grounding requirements (wire diameter ≥3.5mm², ప్రతిఘటన <10ఓహ్). The difference between thermal relays and temperature relays is that the former is based on the thermal effect of current, and the latter is installed inside the motor to measure temperature. It is necessary to distinguish here to avoid confusion.

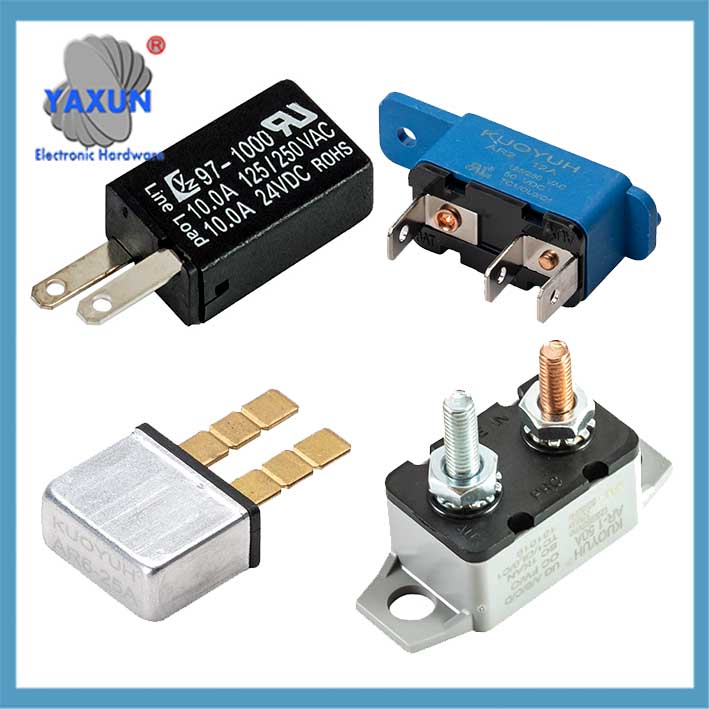

Automotive Motor Circuit Breakers AR, AR2, 24, 97, 18, 17 సిరీస్

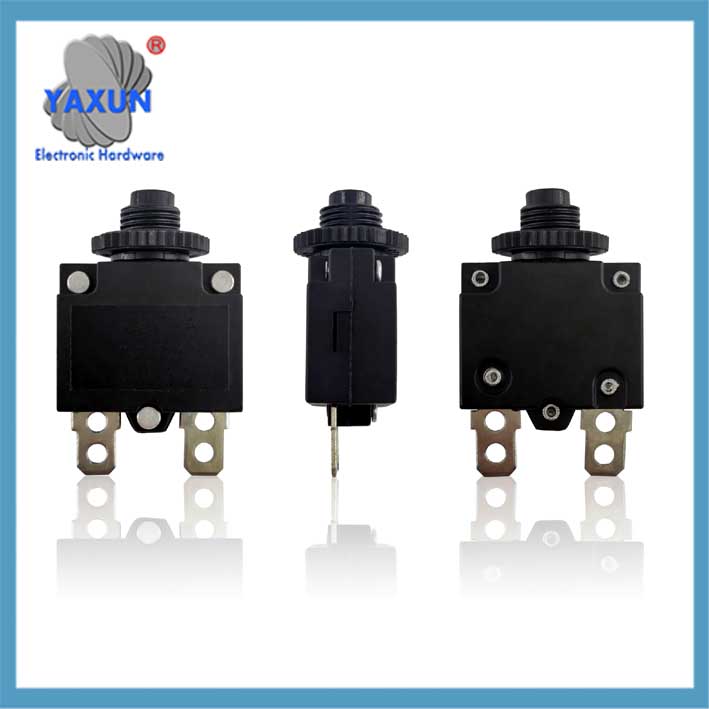

98 Series Manual, Automatic Reset Motor Overload Protector

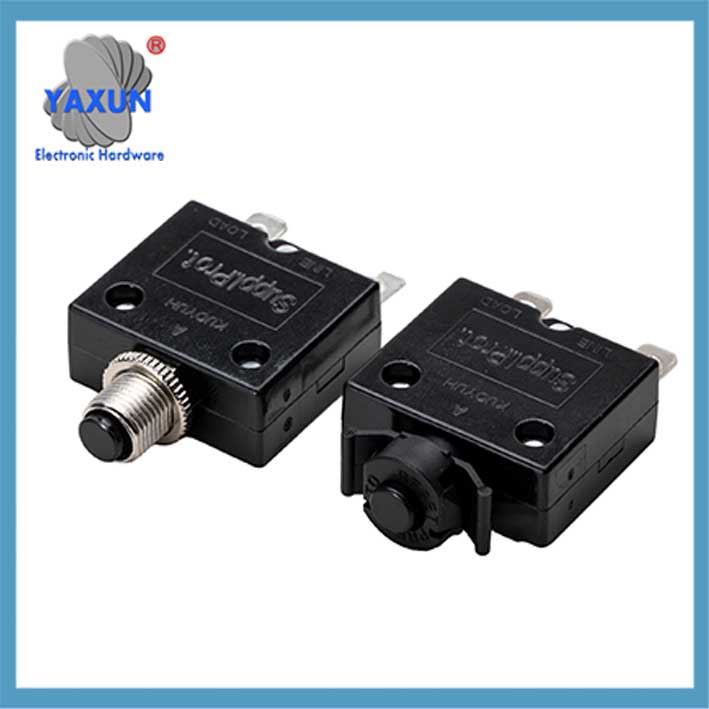

KUOYUH 88 Series Motor Overload Protector

I. Overheat protection switch (temperature protector)
‌Working principle and characteristics‌
Using bimetallic temperature sensing elements, when the temperature reaches the set threshold, పరిచయాలు స్వయంచాలకంగా తెరుచుకుంటాయి/మూసివేయబడతాయి మరియు సర్క్యూట్‌ను కత్తిరించాయి; ఉష్ణోగ్రత పడిపోయినప్పుడు, ఇది స్వయంచాలకంగా రీసెట్ చేయబడుతుంది మరియు పనిని పునఃప్రారంభిస్తుంది.
సాధారణ నమూనాలు: 17AM వంటివి, 17AM+PTCT, TB02-BB8D సిరీస్, ఆపరేటింగ్ ఉష్ణోగ్రత 40℃~160℃, గరిష్ట కరెంట్ 10A~60A, రేట్ వోల్టేజ్ 250V, సాధారణంగా మూసివేయబడిన డిజైన్, జలనిరోధిత సీలింగ్ ఫంక్షన్‌తో.
వాల్యూమ్ మరియు సంస్థాపన: సూక్ష్మీకరించిన డిజైన్ (ఫ్లాట్ ఇన్‌స్టాలేషన్ వంటివి), స్థల పరిమితి లేని సన్నివేశాలకు తగినది, నేరుగా మోటార్ వైండింగ్ లేదా తాపన భాగం యొక్క ఉపరితలంలో పొందుపరచబడింది.

కోర్ అప్లికేషన్ దృశ్యాలు
ఆటోమోటివ్ మైక్రో మోటార్లు: సన్‌రూఫ్ మోటార్స్, వైపర్ మోటార్స్, సీటు సర్దుబాటు మోటార్లు, మొదలైనవి.
గృహోపకరణాలు: శీతలీకరణ ఫ్యాన్లు వంటి తక్కువ-శక్తి పరికరాలు, నీటి పంపు మోటార్లు, మరియు వేడెక్కడం నిరోధించడానికి అవసరమైన పవర్ టూల్స్.
జ్వలన వ్యవస్థలో, ఇది వేడెక్కడం నుండి నష్టాన్ని నివారించడానికి ఇంజిన్‌ను ఆపివేయగలదు.

Ii. ఓవర్లోడ్ ప్రొటెక్టర్ (KUOYUH మోటార్ ప్రొటెక్టర్)
మల్టీ-ఫంక్షన్ ప్రొటెక్షన్ మెకానిజం
ఓవర్లోడ్ రక్షణ: రేట్ చేయబడిన విలువను మించినప్పుడు కరెంట్ మరియు ట్రిప్‌ని పర్యవేక్షించండి (సాధారణంగా సెట్ 1.1-1.3 సార్లు).
షార్ట్ సర్క్యూట్ రక్షణ: కరెంట్ అసాధారణంగా పెరిగినప్పుడు తక్షణమే సర్క్యూట్‌ను కత్తిరించండి (చర్య సమయం <0.1 రెండవది).
కత్తిపోటు రక్షణ: కరెంట్ ప్రారంభించిన తర్వాత రేట్ చేయబడిన విలువలో ≥200%గా కొనసాగితే, అది వెంటనే పని చేస్తుంది.
దశ నష్టం / అసమతుల్యత రక్షణ: దశ నష్టం లేదా మూడు-దశల అసమతుల్యత ఉన్నప్పుడు, అది లోపల ప్రతిస్పందిస్తుంది 3 సెకన్లు.
మోటార్ సర్క్యూట్ ద్వారా ప్రవహించే కరెంట్‌ను పర్యవేక్షిస్తుంది మరియు కరెంట్ ముందుగా నిర్ణయించిన పరిమితిని మించిపోయినప్పుడు సర్క్యూట్‌ను తెరుస్తుంది.
మెకానిజం:
థర్మల్ కావచ్చు (బైమెటాలిక్ స్ట్రిప్ ఉపయోగించి) లేదా ఎలక్ట్రానిక్, మరియు సర్జ్‌లను ప్రారంభించడానికి అనుమతించడానికి కొంత సమయం ఆలస్యం తర్వాత ప్రయాణాలు.
కేసులను ఉపయోగించండి:
నిరంతర ఓవర్ కరెంట్ పరిస్థితుల కారణంగా మోటార్లు దెబ్బతినకుండా రక్షిస్తుంది, జామ్డ్ ఇంపెల్లర్ లేదా అధిక-టార్క్ లోడ్ వల్ల కలిగేవి.
ఉదాహరణ:
ఒక రిఫ్రిజిరేటర్ కంప్రెసర్ ఓవర్‌లోడ్ ప్రొటెక్టర్ కంప్రెసర్ ఓవర్ హీట్ అయినప్పుడు లేదా స్టార్ట్ చేయడంలో విఫలమైతే దాన్ని ఆపివేస్తుంది.

టెక్నాలజీ అప్‌గ్రేడ్ ఫీచర్లు
ఇంటిగ్రేటెడ్ మైక్రోప్రాసెసర్, కరెంట్ యొక్క నిజ-సమయ అధిక-ఖచ్చితమైన పర్యవేక్షణకు మద్దతు ఇస్తుంది, వోల్టేజ్, ఉష్ణోగ్రత, మరియు LED ద్వారా లోపం యొక్క కారణాన్ని ప్రదర్శిస్తుంది.
ఇది రెండు కమ్యూనికేషన్ విధులను కలిగి ఉంది (RS485 ఇంటర్‌ఫేస్ వంటివి) మరియు రిమోట్ రీసెట్ మరియు డేటా అప్‌లోడ్‌కు మద్దతు ఇస్తుంది.
35mm రైలు సంస్థాపనకు అనుకూలమైనది, సాంప్రదాయ థర్మల్ రిలేలను నేరుగా భర్తీ చేయవచ్చు.

Iii. ఎంపిక మరియు సంస్థాపన పాయింట్లు
పారామీటర్ సెట్టింగ్ సూత్రం
ఓవర్ కరెంట్ ప్రొటెక్షన్ కరెంట్: సెట్ 1.5-2 మోటారు యొక్క రేటెడ్ కరెంట్ రెట్లు.
ఉష్ణోగ్రత రక్షణ: రేట్ చేయబడిన కరెంట్ 0.8 మోటారు యొక్క రేట్ విలువ కంటే రెట్లు ఎక్కువ.
స్టాల్ రక్షణ: థ్రెషోల్డ్ సెట్ చేయబడింది 200% రేట్ చేయబడిన కరెంట్, మరియు చర్య సున్నా-ఆలస్యం.

అనుకూలత పరిశీలనలు
ఇన్వర్టర్ ఫ్రంట్ ఎండ్‌ను ఇన్‌స్టాల్ చేస్తున్నప్పుడు, ఇన్వర్టర్ అవుట్‌పుట్ పవర్ సరిపోలాలి, మరియు తప్పుడు ట్రిగ్గర్‌ను నివారించడానికి రేటెడ్ కరెంట్ గరిష్టంగా సర్దుబాటు చేయబడుతుంది.
గ్రౌండింగ్ అవసరాలు: ప్రొటెక్టర్ మరియు మోటారు విశ్వసనీయంగా గ్రౌన్దేడ్ అయి ఉండాలి (వైర్ వ్యాసం ≥ 3.5mm² రాగి తీగ, గ్రౌండింగ్ నిరోధకత <10ఓహ్).

Iv. సాధారణ ఉత్పత్తుల పోలిక

చిట్కా: మైక్రో మోటార్లు కోసం, ఇంటిగ్రేటెడ్ ఉష్ణోగ్రత స్విచ్లు (17AM వంటివి) కాంపాక్ట్ రక్షణ కోసం ప్రాధాన్యతనిస్తారు; పారిశ్రామిక దృశ్యాలలో, తెలివైన రక్షకులు (ARD2 వంటివి) సంక్లిష్ట లోపాలను ఎదుర్కోవటానికి అవసరం.
