நிலையான வெப்பநிலை வெப்பமாக்கலுக்கான PTC தெர்மிஸ்டர்கள்

தயாரிப்பு கண்ணோட்டம்
நிலையான வெப்பநிலை வெப்பமாக்கலுக்கான PTC தெர்மிஸ்டர்களின் நிலையான வெப்பநிலை வெப்பமூட்டும் பண்புகள் பொருள் பண்புகளால் தீர்மானிக்கப்படுகின்றன. PTC தெர்மிஸ்டருக்கு மின்சாரம் பயன்படுத்தப்படும் போது கொள்கை, சுய வெப்பமாக்கல் கூறுகளின் வெப்பநிலையை அதிகரிக்கச் செய்கிறது, எதிர்ப்பு மதிப்பு மாறுதல் மண்டலத்திற்குள் நுழைவதற்கும் மின்னோட்டம் வேகமாக குறைவதற்கும் காரணமாகிறது. அதன் விளைவாக, PTC தெர்மிஸ்டரின் மேற்பரப்பு வெப்பநிலை மாறாமல் இருக்கும். இந்த வெப்பநிலை PTC தெர்மிஸ்டரின் கியூரி வெப்பநிலை மற்றும் பயன்படுத்தப்பட்ட மின்னழுத்தத்தை மட்டுமே சார்ந்துள்ளது, மற்றும் சுற்றுப்புற வெப்பநிலையில் இருந்து பெரும்பாலும் சுயாதீனமாக உள்ளது.

PTC நிலையான வெப்பநிலை ஹீட்டர்கள் PTC தெர்மிஸ்டர்களின் நிலையான வெப்பநிலை வெப்பமூட்டும் பண்புகளைப் பயன்படுத்த வடிவமைக்கப்பட்ட வெப்ப சாதனங்கள் ஆகும்.. குறைந்த அளவில்- மற்றும் நடுத்தர சக்தி வெப்பமூட்டும் பயன்பாடுகள், பாரம்பரிய வெப்பமூட்டும் கூறுகளை விட PTC ஹீட்டர்கள் நன்மைகளை வழங்குகின்றன, நிலையான வெப்பநிலை வெப்பம் போன்றவை, திறந்த தீப்பிழம்புகள் இல்லை, உயர் வெப்ப மாற்று திறன், மின்சாரம் வழங்கல் மின்னழுத்தத்திலிருந்து குறைந்தபட்ச செல்வாக்கு, மற்றும் நீண்ட ஆயுட்காலம். மின்சார வெப்பமூட்டும் சாதனங்களில் அவற்றின் பயன்பாடு பெருகிய முறையில் R ஆல் விரும்பப்படுகிறது&டி பொறியாளர்கள்.

நிலையான வெப்பநிலை வெப்பமாக்கலுக்கான PTC தெர்மிஸ்டர்கள் பல்வேறு வடிவங்கள் மற்றும் விவரக்குறிப்புகளில் தயாரிக்கப்படலாம். பொதுவான வடிவங்களில் வட்டுகள் அடங்கும், செவ்வகங்கள், கீற்றுகள், மோதிரங்கள், மற்றும் தேன்கூடு துளைகள். மேலே குறிப்பிடப்பட்ட PTC வெப்பமூட்டும் கூறுகளை உலோகக் கூறுகளுடன் இணைப்பதன் மூலம் பல்வேறு உயர் சக்தி PTC ஹீட்டர்களை உருவாக்க முடியும்..

பயன்பாட்டு வடிவமைப்பு
PTC தெர்மிஸ்டர்களின் நிலையான-வெப்பநிலை வெப்பமாக்கல் கொள்கையைப் பயன்படுத்துதல், இந்த சாதனங்கள் ஹேர் ஸ்ட்ரெய்ட்னர்கள் போன்ற பயன்பாடுகளுக்காக வடிவமைக்கப்படலாம், முடி கிளிப்புகள், முடி கிளிப்புகள், பெர்ம்ஸ், பெர்ம்ஸ், பீங்கான் பெர்ம்ஸ், முடி இடுக்கி, கர்லிங் இரும்புகள், மின்சார சீப்புகள், எதிர்மறை அயன் முடி சுருள்கள், மசாஜ் செய்பவர்கள், கொசு விரட்டிகள், கொசு விரட்டிகள், கொசு சுருள் டிஸ்பென்சர்கள், வாசனை திரவியங்கள், வாசனை திரவியம் விநியோகிப்பவர்கள், சூடான உருகும் பசை துப்பாக்கிகள், சூடான கால் குளியல், லேமினேட் இயந்திரங்கள், தெர்மோஸ் கோப்பைகள், தண்ணீர் கொதிகலன்கள், காபி இயந்திரங்கள், காபி வார்மர்கள், காபி ஹீட்டர்கள், நீர் விநியோகிகள், சூடான மற்றும் குளிர்ந்த நீர் விநியோகிகள், பால் ஹீட்டர்கள், தண்ணீர் ஹீட்டர்கள், ஷவர் ஹீட்டர்கள், மின்சார கொசு விரட்டிகள், கை சூடாக்கிகள், உலர்த்திகள், மின்சார சூடான தட்டுகள், மின்சார இரும்புகள், மின்சார சாலிடரிங் இரும்புகள், மின்சார வெப்ப பசைகள், கர்லிங் இரும்புகள், மழை பொழிகிறது, விசிறி ஹீட்டர்கள், உலர்த்தும் அறைகள், மின்சார ஹீட்டர்கள், மின்சார ஹீட்டர்கள், ஏர் கண்டிஷனிங் அமைப்புகள், ஏர் கண்டிஷனிங் வெப்ப அமைப்புகள், விண்வெளி ஹீட்டர்கள், காற்று வெப்ப அமைப்புகள், சூடான தண்ணீர் கெட்டில்கள், ஷூ உலர்த்திகள், காலணி உலர்த்தும் சாதனங்கள், கால் சூடாக்கிகள், மின்சார வெப்ப தகடுகள், ஸ்பெக்ட்ரம் பகுப்பாய்விகள், ஸ்பெக்ட்ரம் சிகிச்சை, உடல் சிகிச்சை சாதனங்கள், அகச்சிவப்பு வெப்பமாக்கல், துணி உலர்த்திகள், மோட்டார் சைக்கிள் கார்பூரேட்டர்கள், மின்சார ஈரப்பதமூட்டிகள், மின் சாதனங்களுக்கான ஈரப்பதம்-தடுப்பு வெப்பமாக்கல், சிறிய படிக சாதனம் நிலையான வெப்பநிலை குளியல், நிலையான வெப்பநிலை இன்குபேட்டர்கள், மின்னணு தெர்மோஸ் பாட்டில்கள், காப்பிடப்பட்ட பெட்டிகள், காப்பிடப்பட்ட கோப்பைகள், தனிமைப்படுத்தப்பட்ட தட்டுகள், காப்பிடப்பட்ட பெட்டிகள், காப்பிடப்பட்ட அட்டவணைகள், மின்சார வெப்ப தகடுகள், வெப்ப சிகிச்சை சாதனங்கள், சூடான காபி இயந்திரங்கள், நீராவி அழகு சிகிச்சைகள், மெழுகு உருகுகிறது, நீராவி ஜெனரேட்டர்கள், ஈரப்பதமூட்டிகள், ஈரப்பதமூட்டிகள், சாக்லேட் எக்ஸ்ட்ரூடர்கள், சூடான பொதிகள், மின்சார சாலிடரிங் இரும்புகள், குத்தூசி மருத்துவம், சிறுநீர் வடிகுழாய்கள், கால் சூடாக்கிகள், கை உலர்த்திகள், பருத்தி மிட்டாய் இயந்திரங்கள், மசாஜ் செய்பவர்கள், திரவமாக்கப்பட்ட எரிவாயு உருளை வெப்பமாக்கல், சிறிய சூடான காற்று ஹீட்டர்கள், முடி உலர்த்திகள், அறை ஹீட்டர்கள், உலர்த்திகள், உலர் பெட்டிகள், துணி உலர்த்திகள், தொழில்துறை உலர்த்தும் உபகரணங்கள், மின்சார தூசி சேகரிப்பான் ஹாப்பர் ஹீட்டர், ரயில் இன்ஜின் மின்சார ஹீட்டர், அச்சு வெப்பமூட்டும், கட்டுப்பாட்டு அமைச்சரவை வெப்பமூட்டும் ஈரப்பதம்-ஆதாரம், ஈரப்பதம்-ஆதாரத்தை கண்காணிக்கவும், மின்சார அடுப்பு, மின்சார டோஸ்டர், உட்செலுத்துதல் பெட்டி, மருத்துவ உபகரணங்கள், வீட்டு உபகரணங்கள், தினசரி உபகரணங்கள், சிறிய உபகரணங்கள்…முதலியன.

PTC ஹீட்டர் சீன உற்பத்தியாளர்

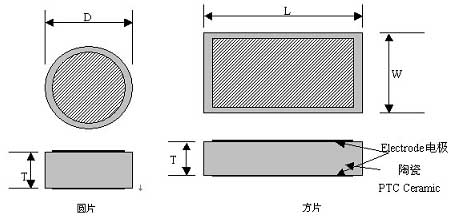

PTC வெப்பமூட்டும் தட்டின் அமைப்பு மற்றும் அளவு

மாதிரி அளவுருக்கள்

ரிங் வெப்பநிலை எதிர்ப்பு 25℃/Ω	மேற்பரப்பு வெப்பநிலை /℃	அதிகபட்ச மின்னழுத்தம் /வி	விட்டம் D/mm	நீளம் எல்/மிமீ	அகலம் W/mm	தடிமன் டி/மிமீ
500~1500	50	270	8			3
300~800	85	140		16	11	2.5
150~400	90	140		16	11	2.5
600~1500	100	270	20			2.5
500~1500	110	270		16	11	2.2
500~1500	130	270	20			2.2
200~800	150	140	10.8			2.2
200~800	155	270	10.8			2.2
500~1500	155	270	10.8			2.2
1.5~5K	170	140		5	4	1.6
150~500	175	140	10.8			2.2
500~1500	180	270	10.8			2.2
200~800	185	270	10.8			2.2
1~3K	195	270	8			2.5
800~2K	230	270		19	12	2.2
800~2K	250	270	13			2.5
2~5K	250	270	20			2.5
300~1K	250	140		23.5	10	2.2
800~2K	255	270		23.5	10	2.2
500~2K	275	270		35	10	2.1
300~800	280	140		24	15	2.5
0.8~3.5K	280	270		24	15	2.5

பயன்பாட்டு குறிப்புகள்
1) PTC ஹீட்டர் தானியங்கி நிலையான வெப்பநிலை கட்டுப்பாட்டைக் கொண்டுள்ளது, வெப்பநிலை கட்டுப்பாட்டு அமைப்பின் தேவையை நீக்குகிறது. இது அனைத்து PTC ஹீட்டர்களின் முக்கிய அங்கமாகும்.
2) நான்கு வகையான மின்முனைகள் கிடைக்கின்றன: மின்னற்ற நிக்கல் + வெள்ளி, உருகிய அலுமினியம், அச்சிடப்பட்ட அலுமினியம் + வெள்ளி, மற்றும் அச்சிடப்பட்ட அலுமினியம்.
3) இயக்க மின்னழுத்த வரம்பு மிகவும் விரிவானது. இயக்க மின்னழுத்தத்தில் 2x அதிகரிப்புடன் கூட, மேற்பரப்பு வெப்பநிலை குறைந்தபட்சமாக மாறுகிறது.
4) பல PTC ஹீட்டர்களை ஒன்றாகப் பயன்படுத்தும்போது, அவை இணையாக இணைக்கப்பட வேண்டும், தொடரில் இல்லை.
5) இந்த தயாரிப்பில் முன்னணி கம்பிகள் அல்லது காப்பு இல்லை. இது சாத்தியமில்லை என்றால், தயவு செய்து வெளிப்புற காப்புப் படலம் அல்லது உலோக வீடுகள் கொண்ட மாதிரியைத் தேர்ந்தெடுக்கவும்.

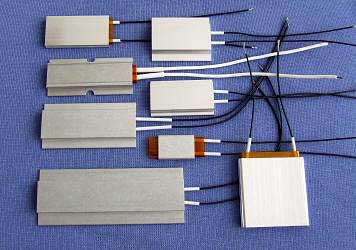

உலோக ஷெல் PTC ஹீட்டர்

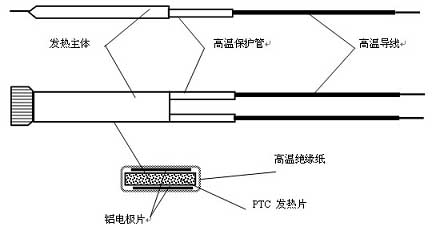

உலோக ஷெல் PTC ஹீட்டரின் பரிமாணங்கள் மற்றும் அமைப்பு

வெளிப்புறமாக காப்பிடப்பட்ட பிலிம் PTC ஹீட்டர்களின் பரிமாணங்கள் மற்றும் கட்டமைப்பு

மாதிரி அளவுருக்கள்

நீளம்/மிமீ	அகலம்/மிமீ	தடிமன்/மிமீ	மேற்பரப்பு வெப்பநிலை/℃	மின்னழுத்தத்தைத் தாங்கும் காப்பு/வி	இயக்க மின்னழுத்தம்/வி
30~120	20	5.0	60~280	3750	100~240
30~120	30	6.0	60~280	3750	100~240
30~120	33	7.0	60~280	3750	100~240
30~120	35	7.0	60~280	3750	100~240
30~120	40	7.0	60~280	3750	100~240
30~120	43	7.0	60~280	3750	100~240
30~120	46	7.0	60~280	3750	100~240
30~120	56	7.0	60~280	3750	100~240

வெப்பநிலையை 60°C மற்றும் 280°C வரை வடிவமைக்கலாம், மற்றும் இயக்க மின்னழுத்தங்கள் 12V மற்றும் 240V இடையே வடிவமைக்கப்படலாம், வாடிக்கையாளர் தேவைகளைப் பொறுத்து.

பயன்பாட்டு முன்னெச்சரிக்கைகள்
1) சக்தி பயன்படுத்தப்பட்ட பிறகு, வெப்ப சக்தி படிப்படியாக குறைந்து பின்னர் நிலைப்படுத்தப்படுகிறது. நிலையான சக்தி இயக்க நிலைமைகளைப் பொறுத்தது. அதே PTC ஹீட்டரின் சக்தி இயக்க நிலைமைகளைப் பொறுத்து பல முறை மாறுபடும். வேகமான வெப்பச் சிதறல், அதிக நிலையான சக்தி; அதிக PTC மேற்பரப்பு வெப்பநிலை, அதிக சக்தி.
2) PTC ஹீட்டரின் மேற்பரப்பு வெப்பநிலை PTC ஆல் கட்டுப்படுத்தப்படுகிறது மற்றும் சுற்று துண்டிப்பதன் மூலம் கட்டுப்படுத்தலாம், ஆனால் மின்னழுத்தத்தை சரிசெய்வதன் மூலம் அல்ல.
3) PTC கள் இயல்பாகவே மிகவும் நம்பகமானவை மற்றும் நீண்ட ஆயுட்காலம் கொண்டவை, முறையற்ற அசெம்பிளி நிலையற்ற சக்தி மற்றும் வெப்பநிலையை ஏற்படுத்தும்.
4) பல PTCகளைப் பயன்படுத்தும் போது, அவை இணையாக இணைக்கப்பட வேண்டும், தொடரில் இல்லை.

வெளிப்புறமாக காப்பிடப்பட்ட பிலிம் பிடிசி ஹீட்டர்கள்

மாதிரி அளவுருக்கள்

நீளம் (மிமீ)	அகலம் (மிமீ)	தடிமன் (மிமீ)	மேற்பரப்பு வெப்பநிலை (°C)	மின்னழுத்தத்தைத் தாங்கும் காப்பு (வி)	இயக்க மின்னழுத்தம் (வி)
24	10	3.0~3.5	85~280	3750	100~240
24	15	3.0~3.5	85~280	3750	100~240
35	8	3.0~3.5	85~280	3750	100~240
35	10	3.0~3.5	85~280	3750	100~240
35	13	3.0~3.5	85~280	3750	100~240
35	15	3.0~3.5	85~280	3750	100~240
48	8	3.0~3.5	85~280	3750	100~240
48	10	3.0~3.5	85~280	3750	100~240
48	13	3.0~3.5	85~280	3750	100~240
48	15	3.0~3.5	85~280	3750	100~240
60	8	3.0~3.5	85~280	3750	100~240
60	10	3.0~3.5	85~280	3750	100~240
60	13	3.0~3.5	85~280	3750	100~240
60	15	3.0~3.5	85~280	3750	100~240
70	8	3.0~3.5	85~280	3750	100~240
70	10	3.0~3.5	85~280	3750	100~240
70	13	3.0~3.5	85~280	3750	100~240
70	15	3.0~3.5	85~280	3750	100~240
70 மேலே	15	3.0~3.5	85~280	3750	100~240

வெப்பநிலை 50 ° C மற்றும் 280 ° C வரை வடிவமைக்கப்படலாம், மற்றும் இயக்க மின்னழுத்தங்கள் 3V மற்றும் 240V இடையே வடிவமைக்கப்படலாம், வாடிக்கையாளர் தேவைகளைப் பொறுத்து.
