பேட்டரி நிர்வாகத்திற்கான NTC வெப்பநிலை சென்சார்கள்

பேட்டரி மேலாண்மை அமைப்புகளில் (BMS), என்.டி.சி (எதிர்மறை வெப்பநிலை குணகம்) வெப்பநிலை உணரிகள் துல்லியமான வெப்பநிலை கண்காணிப்பு மற்றும் வெப்ப மேலாண்மையை அடைவதற்கான முக்கிய கூறுகளாக செயல்படுகின்றன. அவர்களின் அதிக உணர்திறன் மூலம் வகைப்படுத்தப்படுகிறது, குறைந்த செலவு, மற்றும் சிறிய அளவு, அவை பேட்டரி பாதுகாப்பைப் பாதுகாப்பதற்கான முக்கியமான பாதுகாப்புக் கோட்டாக அமைகின்றன, செயல்திறன், மற்றும் நீண்ட ஆயுள்.

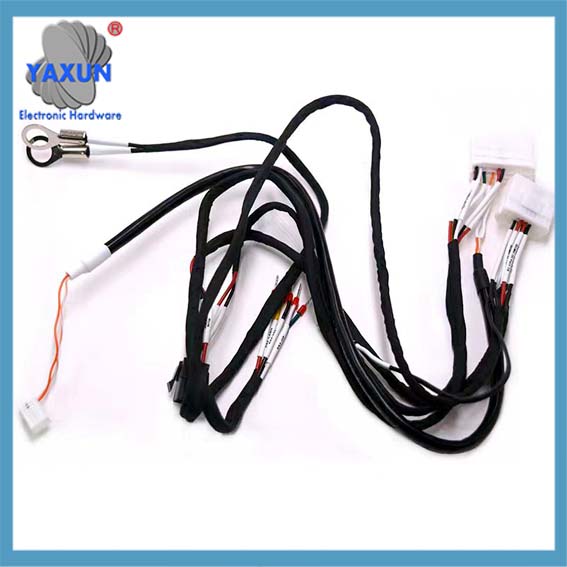

புதிய ஆற்றல் CCS ஆற்றல் சேமிப்பு பேட்டரி NTC வெப்பநிலை சென்சார்

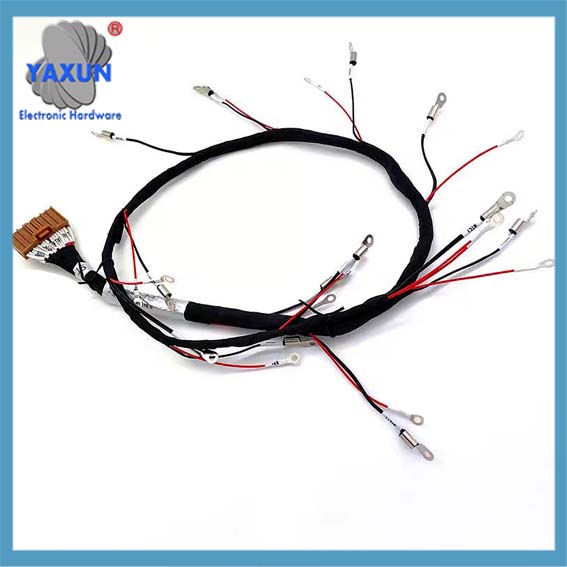

பேட்டரி மின்னழுத்தம் & வெப்பநிலை உணர்திறன் ஹார்னஸ் டெர்மினல்கள் — வெப்பநிலை சென்சார்

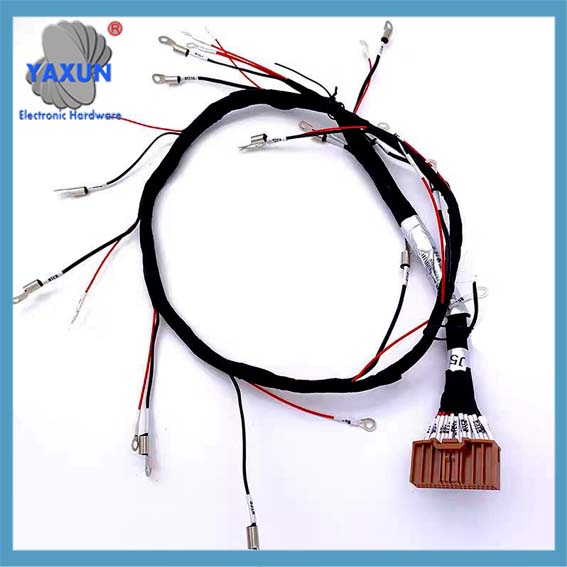

NTC மற்றும் PT100 வெப்பநிலை சென்சார்கள் — பேட்டரி வெப்பநிலையை உணரும் ஹார்னஸ் டெர்மினல்கள்

கீழே உள்ள வரைபடம் BMSக்குள் NTC சென்சார்களின் முக்கிய பங்கு மற்றும் செயல்பாட்டு பணிப்பாய்வுகளை விளக்குகிறது:
பாய்வு விளக்கப்படம் TD
துணை வரைபடம் ஏ [வெப்பநிலை கண்காணிப்பு அடுக்கு]
A1[NTC சென்சார் வரிசைப்படுத்தல்<br>(செல்கள்/தொகுதிகள்/பஸ்பார்கள்)]
முடிவு

துணை வரைபடம் பி [BMS கட்டுப்பாட்டு அடுக்கு]
B1[BMS முதன்மைக் கட்டுப்படுத்தி]
முடிவு

துணை வரைபடம் சி [வெப்ப மேலாண்மை செயல்படுத்தல் அடுக்கு]
C1[திரவ/காற்று குளிரூட்டும் அமைப்புகள்]
C2[கட்டணம்/வெளியேற்றக் கட்டுப்பாடு]
C3[உயர் மின்னழுத்த ரிலேக்கள்]
முடிவு

A1 — “நிகழ்நேர வெப்பநிலை தரவு” –> B1

B1 — “கட்டுப்பாட்டு கட்டளைகள்” –> C1
B1 — “கட்டுப்பாட்டு கட்டளைகள்” –> C2
B1 — “கட்டுப்பாட்டு கட்டளைகள்” –> C3

C1 — “குளிர்வித்தல்/சூடாக்குதல்” –> A1

🎯 முக்கிய செயல்பாடு: BMS உடன் இயங்கக்கூடிய தர்க்கம்
NTC சென்சார்கள் வெப்பநிலைத் தரவைச் சேகரிப்பதற்குப் பொறுப்பாகும், BMS அறிவார்ந்த முடிவுகளை எடுக்க இந்தத் தரவைப் பயன்படுத்துகிறது, அதன் மூலம் ஒரு மூடிய-லூப் கட்டுப்பாட்டு அமைப்பை நிறுவுகிறது:

உகந்த இயக்க நிலைமைகளை பராமரித்தல் (25–35°C): குளிரூட்டும்/சூடாக்கும் அமைப்பை குறைந்த சக்தியில் செயல்பட BMS அறிவுறுத்துகிறது, பேட்டரி அதன் சார்ஜிங்/டிஸ்சார்ஜிங் திறன் மற்றும் சுழற்சி ஆயுளைப் பாதுகாக்க அதன் உகந்த வெப்பநிலை வரம்பிற்குள் செயல்படுவதை உறுதி செய்தல்.

மிதமான வெப்பநிலை கட்டுப்பாடு (35–45°C): வெப்பநிலை அதிகரிக்கும் போது, BMS வெப்பச் சிதறல் சக்தியை முன்கூட்டியே அதிகரிக்கிறது மற்றும் பேட்டரி சிதைவைத் துரிதப்படுத்துவதிலிருந்து உயர்ந்த வெப்பநிலையைத் தடுக்க சார்ஜிங் வீதத்தைக் குறைக்கிறது.

உயர் வெப்பநிலை பாதுகாப்பு (45-65 ° C மற்றும் அதற்கு மேல்): வெப்பநிலை பாதுகாப்பு வரம்பை மீறினால் (எ.கா., 60°C), BMS அலாரத்தைத் தூண்டுகிறது மற்றும் வெளியேற்ற சக்தியைக் கட்டுப்படுத்துகிறது; அது ஒரு முக்கியமான வரம்பை மீறினால் (எ.கா., 65°C), வெப்ப ஓட்டத்தைத் தடுக்க உயர் மின்னழுத்த சுற்றுகளை அது உடனடியாக துண்டிக்கிறது.

குறைந்த வெப்பநிலை முன் சூடாக்குதல் (≤10°C): BMS வெப்ப அமைப்பை செயல்படுத்துகிறது; சாதாரண சார்ஜிங் மற்றும் டிஸ்சார்ஜிங் செயல்பாடுகள் பேட்டரி வெப்பநிலை பாதுகாப்பான வரம்பிற்கு திரும்பிய பின்னரே மீண்டும் தொடங்கும் (எ.கா., 15°Cக்கு மேல்), இதன் மூலம் குறைந்த வெப்பநிலை சார்ஜிங்கினால் ஏற்படும் லித்தியம் முலாம் பூசப்படுவதை தடுக்கிறது, பேட்டரி செல்களை சேதப்படுத்தும்.

📍 **முக்கிய வரிசைப்படுத்தல் இடங்கள் மற்றும் தேர்வு அளவுகோல்கள்**
என்.டி.சி சென்சார்கள், பேட்டரி பேக்கில் உள்ள பல முக்கியமான இடங்களில், விரிவான வெப்பநிலை கண்காணிப்பை செயல்படுத்துவதற்கு மூலோபாயமாக பயன்படுத்தப்படுகின்றன..

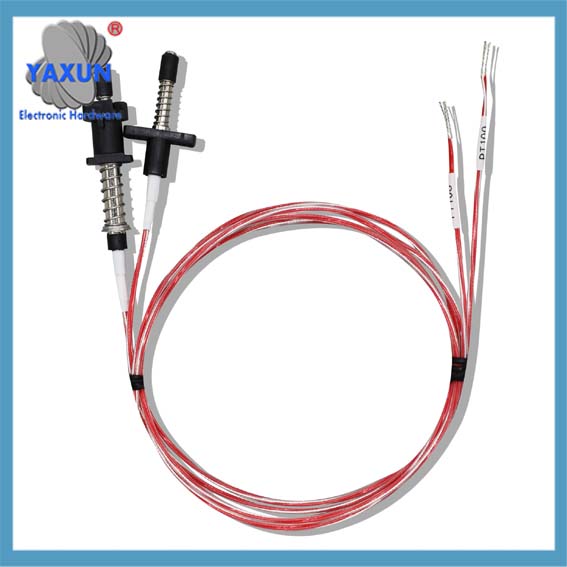

லித்தியம் பேட்டரிகளுக்கான PT1000 மற்றும் PT100 வெப்பநிலை சென்சார் ஆய்வுகள்

💡 **உகப்பாக்க உத்திகள் மற்றும் புதிய தொழில்நுட்பங்கள்**
தொழில்நுட்பம் வளரும்போது, பேட்டரி மேலாண்மை அமைப்புகளுக்குள் என்டிசி சென்சார்களின் பயன்பாடு (BMS) தொடர்ச்சியான தேர்வுமுறைக்கு உட்பட்டுள்ளது:

**சென்சார் பிளேஸ்மென்ட் ஆப்டிமைசேஷன்:** CFD உருவகப்படுத்துதல்கள் மற்றும் அல்காரிதமிக் ஆப்டிமைசேஷன் ஆகியவற்றைப் பயன்படுத்தி சென்சார்களின் எண்ணிக்கை மற்றும் இடத்தை நன்றாகச் சரிசெய்வதை ஆய்வுகள் நிரூபித்துள்ளன., சென்சார் எண்ணிக்கையை குறைக்க முடியும் - உதாரணமாக, இருந்து 40 20 வரை-பாதுகாப்பில் சமரசம் செய்யாமல். இந்த அணுகுமுறை செலவுகளை திறம்பட குறைக்கிறது மற்றும் வயரிங் சேணம் தளவமைப்புகளை எளிதாக்குகிறது. மேலும், இத்தகைய உகந்த வேலை வாய்ப்பு வேகமாக சார்ஜ் செய்யும் நேரத்தை குறைக்கலாம் 15% மற்றும் பேட்டரி பேக்கின் கிடைக்கும் ஆற்றலை ஏறக்குறைய அதிகரிக்கவும் 20% குறைந்த வெப்பநிலை சூழலில், இதன் மூலம் a இன் மேன்மையை உறுதியாக உறுதிப்படுத்துகிறது “ஒல்லியான இன்னும் துல்லியமான” வரிசைப்படுத்தல் உத்தி.

**ஒருங்கிணைந்த வடிவமைப்பு:** என்டிசி சென்சார்கள் செல் கனெக்டிங் சிஸ்டத்தில் நேரடியாக உட்பொதிக்கப்படுகின்றன (CCS) ஒருங்கிணைந்த பஸ்பார்கள், மின்னழுத்தம் மற்றும் தற்போதைய உணர்திறன் கோடுகளுடன் அவை ஒருங்கிணைக்கப்படுகின்றன. இந்த வடிவமைப்பு பேட்டரி பேக்கின் ஒட்டுமொத்த ஒருங்கிணைப்பு அடர்த்தியை மேம்படுத்துவதோடு இடத்தைப் பாதுகாப்பதோடு மட்டுமல்லாமல் வெப்ப மூலங்களை மிகவும் துல்லியமாகக் கண்காணிக்கவும் உதவுகிறது..

**உயர் நம்பகத்தன்மை மற்றும் மினியேட்டரைசேஷன்:** வாகன தர தேவைகளை பூர்த்தி செய்ய, உற்பத்தியாளர்கள் முராட்டாவின் NCU தொடர் போன்ற மிகவும் நம்பகமான NTC உணரிகளை அறிமுகப்படுத்தியுள்ளனர். 80% முந்தைய மாடல்களை விட சிறியது, அதிக அடர்த்தி கொண்ட ஒருங்கிணைக்கப்பட்ட சர்க்யூட் போர்டுகளுக்கு அவை மிகவும் பொருத்தமானவை. ஒரே நேரத்தில், TE இணைப்பு போன்ற உற்பத்தியாளர்களால் வழங்கப்படும் சென்சார்கள் எண்ணெய்-எதிர்ப்பு மற்றும் உயர்-வெப்பநிலை-எதிர்ப்பு ஃப்ளோரோபிளாஸ்டிக் பேக்கேஜிங்கைப் பயன்படுத்துகின்றன., மின்சார மோட்டார்கள் மற்றும் பேட்டரி பேக்குகளுக்குள் காணப்படும் கடுமையான இயக்கச் சூழல்களைத் தாங்குவதற்கு அவர்களுக்கு உதவுகிறது.

**செயல்பாட்டு பாதுகாப்பு பரிசீலனைகள்:** உயர்நிலை BMS வடிவமைப்புகளில், தேவையற்ற மற்றும் சுயாதீன அளவீட்டு முறைகள் பயன்படுத்தப்படுகின்றன. உதாரணமாக, ஒரு என்டிசி மின்னழுத்த-பிரிப்பான் சுற்றுவட்டத்திலிருந்து பெறப்பட்ட வெப்பநிலை அளவீடுகளை ஒரு சுயாதீன பாதையில் இருந்து ஒப்பிடுவதன் மூலம் (இரத்தப்போக்கு தடுப்பான் போன்றவை), வெப்பநிலை தரவுகளின் துல்லியம் குறுக்கு-சரிபார்க்கப்படலாம், இதன் மூலம் ASIL-D-க்கான தேவைகளை பூர்த்தி செய்கிறது—செயல்பாட்டு பாதுகாப்பு ஒருமைப்பாட்டின் மிக உயர்ந்த நிலை.

சுருக்கமாக, NTC வெப்பநிலை உணரிகள் செயல்படுகின்றன “நரம்பு முனைகள்” இதன் மூலம் ஒரு BMS பேட்டரியை உணர்கிறது “உடல் வெப்பநிலை.” அவற்றின் துல்லியமான அளவீட்டுத் தரவு மற்றும் தொடர்ந்து உகந்த வரிசைப்படுத்தல் உத்திகள் ஆகியவை திறமையான வெப்ப மேலாண்மையை அடைவதற்கு முக்கியமாகும்., பேட்டரி ஆயுளை நீட்டிக்கும், மற்றும் வெப்ப ஓட்டத்தைத் தடுக்கும்.

குறிப்பிட்ட செல் வகைகளில் NTC சென்சார்களுக்கான குறிப்பிட்ட மவுண்டிங் முறைகளில் நீங்கள் ஆர்வமாக இருந்தால் (எ.கா., உருளை, ப்ரிஸ்மாடிக், அல்லது பை செல்கள்), அல்லது தொடர்புடைய சுற்று வடிவமைப்புகளின் விவரங்களை நீங்கள் ஆராய விரும்பினால், தயவு செய்து எனக்கு தெரியப்படுத்துங்கள்.
