மைக்ரோ மோட்டார் ஓவர் ஹீட் பாதுகாப்பு சுவிட்ச் & ஓவர்லோட் ப்ரொடெக்டர்

மைக்ரோ மோட்டார் ஓவர் ஹீட் பாதுகாப்பு சுவிட்ச் இடையே உள்ள வேறுபாடுகளின் ஒப்பீடு & அதிக சுமை பாதுகாப்பு. மைக்ரோ மோட்டார் வெப்ப பாதுகாப்பாளர்களுக்கு வரும்போது, விலை வரம்பு இடையே உள்ளது $0.1 யுவான் மற்றும் $0.4 யுவான். மாடல்களில் 5ap அடங்கும், TB02-BB8D, 17காலை, KSD9700, ST01, S06, முதலியன, அவை முக்கியமாக இருக்கை சன்ரூஃப் வைப்பர் மோட்டார்களுக்குப் பயன்படுத்தப்படுகின்றன மற்றும் சீல் மற்றும் நீர்ப்புகா பண்புகளைக் கொண்டுள்ளன. 17AM மாதிரியின் அளவுருக்கள்: பொதுவாக மூடப்படும், இயக்க வெப்பநிலை 120 பட்டங்கள், அதிகபட்ச மின்னோட்டம் 10A~35A. தானியங்கி மீட்டமைப்பு செயல்பாடு, இராணுவத்திற்கு ஏற்றது, மருத்துவ மற்றும் பிற துறைகள். இங்கே நாம் வெப்பநிலை வரம்பு மற்றும் தற்போதைய அளவுருக்களை வலியுறுத்த வேண்டும், அத்துடன் தானியங்கி மீட்டமைப்பின் பண்புகள்.

மோட்டார் TB05, BB8DTB02, ST-22 35℃- 160℃ மினி வெப்ப பாதுகாப்பு

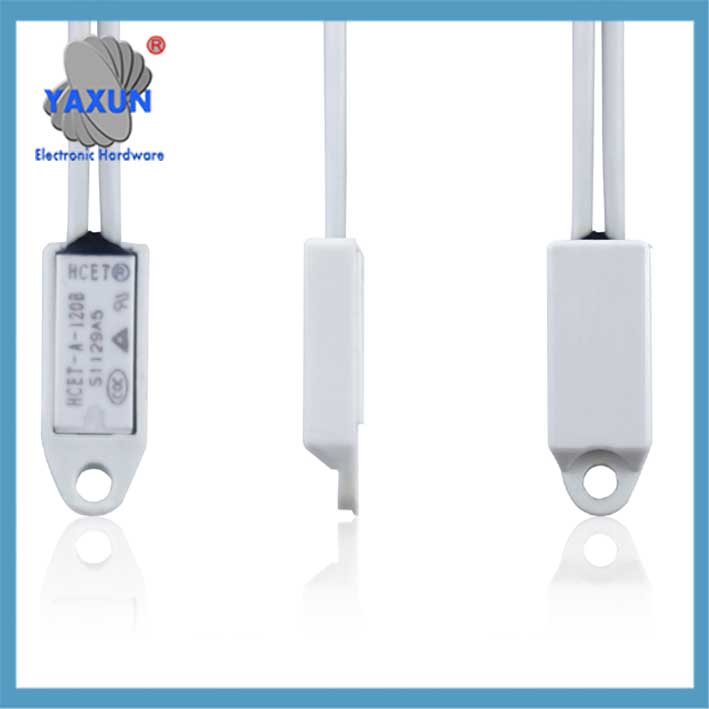

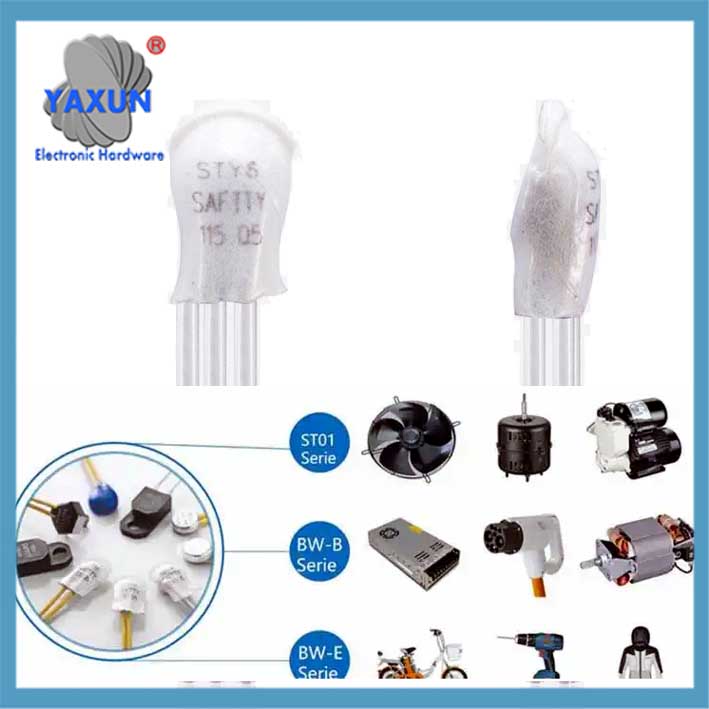

மைக்ரோ தெர்மல் ப்ரொடெக்டர் வெப்பநிலை கட்டுப்பாட்டு சுவிட்ச் S01, S06, எஸ்டி-22

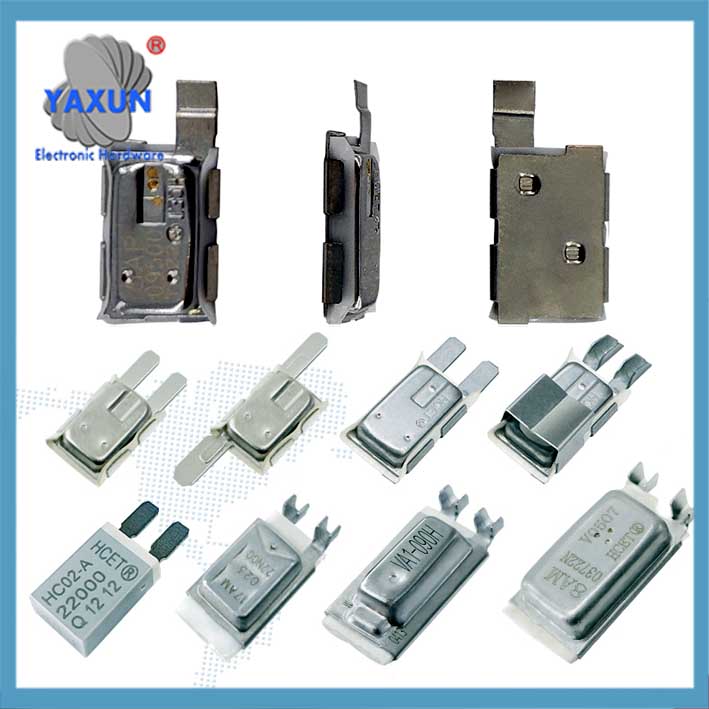

2எம்.பி, 6AP, 17AM+PTC, 5AP, 8AM, KSD9700 மோட்டார் அதிக வெப்ப பாதுகாப்பு சுவிட்ச்

மோட்டார் ஓவர்லோட் ப்ரொடெக்டர்கள் குறித்து, மோட்டார் மோட்டார் பாதுகாப்பாளர்கள் (எம்-பி) நுண்செயலி தொழில்நுட்பத்தைப் பயன்படுத்தவும். இது ஓவர் கரண்ட் போன்ற பல பாதுகாப்புகளைக் கொண்டுள்ளது, கட்ட தோல்வி, மற்றும் ஸ்டால், மற்றும் பயண நேரம் சரிசெய்யக்கூடியது (0.2-30 வினாடிகள்), மற்றும் கைமுறை அல்லது மின்சார மீட்டமைப்பை ஆதரிக்கிறது. அளவுரு அமைப்பு முறை கூடுதலாக உள்ளது, ஓவர் கரண்ட் பாதுகாப்பை அமைப்பது போன்றவை 1.5-2 மதிப்பிடப்பட்ட மின்னோட்டத்தின் மடங்கு மற்றும் அதிக சுமை 1.1-1.3 முறை. நடைமுறை பயன்பாடுகளுக்கு இந்த அமைப்புகள் மிகவும் முக்கியம்.

மோட்டார் ஓவர்லோட் ப்ரொடெக்டர் ஸ்டால் பாதுகாப்பு துவக்கம் முடிந்ததும் நடைமுறைக்கு வரும். மின்னோட்டம் செட் மதிப்பை மீறும் போது, அது உடனடியாக செயல்படும். விரைவு-பிரேக் பாதுகாப்பு ஷார்ட்-சர்க்யூட் தவறுகளுக்கானது, மற்றும் இரண்டு மாநிலங்களாக பிரிக்கப்பட்டுள்ளது: தொடக்க மற்றும் செயல்பாடு. அதிக வெப்பமடைதல் தலைகீழ் நேர பாதுகாப்பு வெப்ப திரட்சி மாதிரியை அடிப்படையாகக் கொண்டது, நேர்மறை மற்றும் எதிர்மறை வரிசை நீரோட்டங்களின் வெப்ப விளைவுகளை இணைத்தல். வெவ்வேறு தவறுகளை எவ்வாறு கையாள்வது என்பதை பயனர்கள் புரிந்துகொள்வதை உறுதிசெய்ய, இந்த பாதுகாப்பு வழிமுறைகள் புள்ளிகளில் விளக்கப்பட வேண்டும்.

நிறுவல் மற்றும் இணக்கத்தன்மையின் அடிப்படையில், இன்வெர்ட்டரின் முன் முனையில் ப்ரொடெக்டரை நிறுவ முடியும் என்பது சுட்டிக்காட்டப்படுகிறது, ஆனால் மதிப்பிடப்பட்ட தற்போதைய பொருத்தம் மற்றும் அடிப்படை தேவைகளுக்கு கவனம் செலுத்தப்பட வேண்டும் (கம்பி விட்டம் ≥3.5mm², எதிர்ப்பு <10ஓ). வெப்ப ரிலேக்களுக்கும் வெப்பநிலை ரிலேக்களுக்கும் இடையிலான வேறுபாடு என்னவென்றால், முந்தையது மின்னோட்டத்தின் வெப்ப விளைவை அடிப்படையாகக் கொண்டது, மற்றும் பிந்தையது வெப்பநிலையை அளவிட மோட்டார் உள்ளே நிறுவப்பட்டுள்ளது. குழப்பத்தைத் தவிர்க்க இங்கே வேறுபடுத்துவது அவசியம்.

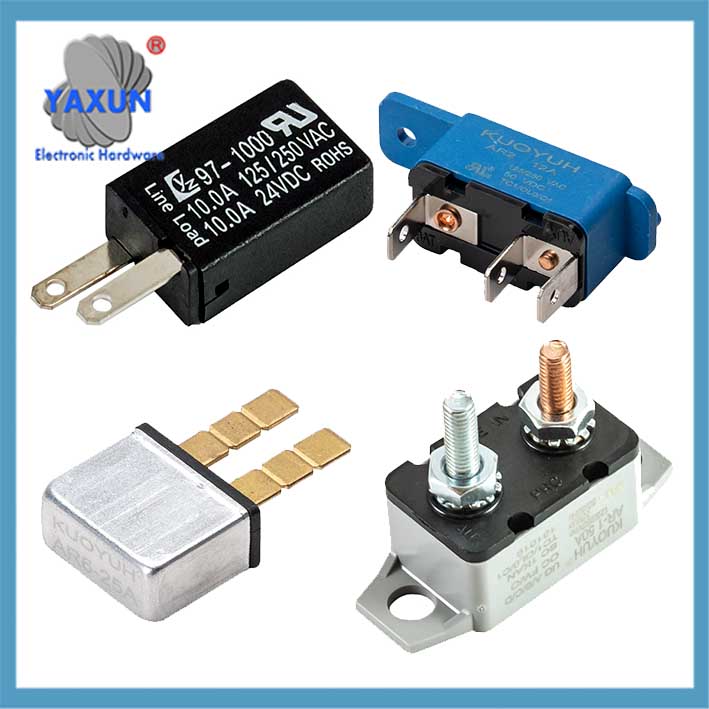

ஆட்டோமோட்டிவ் மோட்டார் சர்க்யூட் பிரேக்கர்கள் AR, AR2, 24, 97, 18, 17 தொடர்

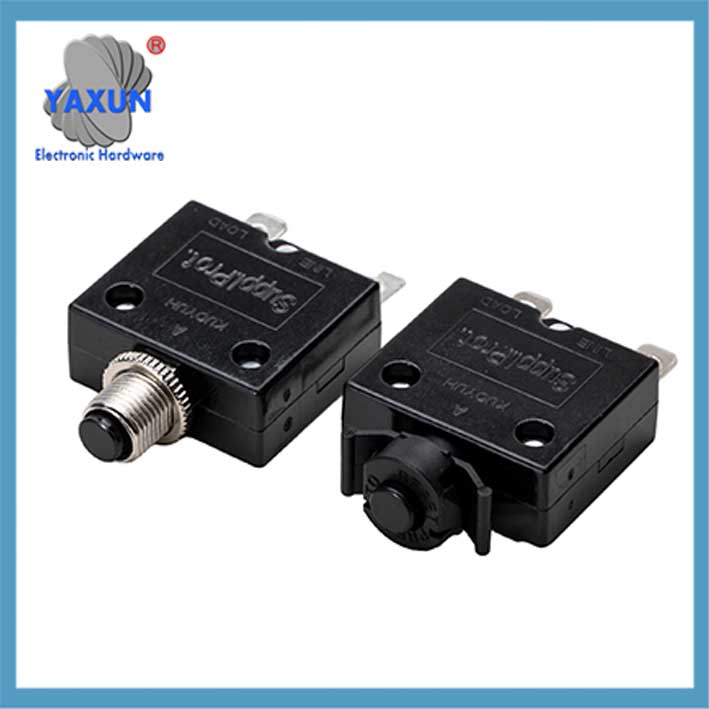

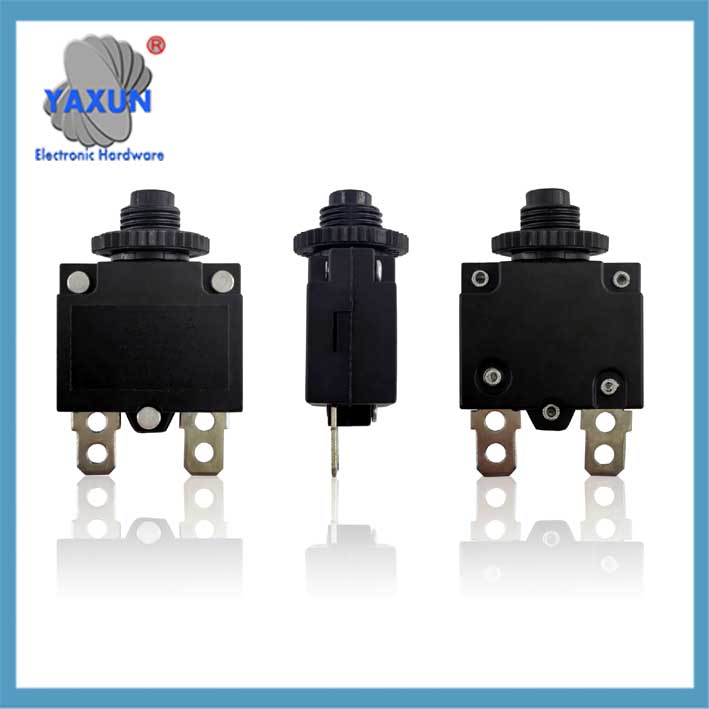

98 தொடர் கையேடு, தானியங்கி மீட்டமைப்பு மோட்டார் ஓவர்லோட் ப்ரொடெக்டர்

KUOYUH 88 தொடர் மோட்டார் ஓவர்லோட் ப்ரொடெக்டர்

I. அதிக வெப்ப பாதுகாப்பு சுவிட்ச் (வெப்பநிலை பாதுகாப்பு)
செயல்பாட்டுக் கொள்கை மற்றும் பண்புகள்
பைமெட்டாலிக் வெப்பநிலை உணர்திறன் கூறுகளைப் பயன்படுத்துதல், வெப்பநிலை செட் வாசலை அடையும் போது, தொடர்புகள் தானாகவே திறக்கும்/மூடு மற்றும் சுற்று துண்டிக்கப்படும்; வெப்பநிலை குறையும் போது, அது தானாகவே ரீசெட் ஆகி வேலையைத் தொடங்கும்.
வழக்கமான மாதிரிகள்: 17AM போன்றவை, 17AM+PTCT, TB02-BB8D தொடர், இயக்க வெப்பநிலை 40℃~160℃, அதிகபட்ச மின்னோட்டம் 10A~60A, மதிப்பிடப்பட்ட மின்னழுத்தம் 250V, பொதுவாக மூடிய வடிவமைப்பு, நீர்ப்புகா சீல் செயல்பாடுடன்.
தொகுதி மற்றும் நிறுவல்: சிறிய வடிவமைப்பு (தட்டையான நிறுவல் போன்றவை), இட நெருக்கடியான காட்சிகளுக்கு ஏற்றது, நேரடியாக மோட்டார் முறுக்கு அல்லது வெப்பமூட்டும் கூறுகளின் மேற்பரப்பில் உட்பொதிக்கப்பட்டது.

முக்கிய பயன்பாட்டு காட்சிகள்
தானியங்கி மைக்ரோ மோட்டார்கள்: சன்ரூஃப் மோட்டார்கள், வைப்பர் மோட்டார்கள், இருக்கை சரிசெய்தல் மோட்டார்கள், முதலியன.
வீட்டு உபயோகப் பொருட்கள்: குளிரூட்டும் விசிறிகள் போன்ற குறைந்த சக்தி சாதனங்கள், தண்ணீர் பம்ப் மோட்டார்கள், மற்றும் அதிக வெப்பத்தைத் தடுக்க வேண்டிய சக்தி கருவிகள்.
ஒரு பற்றவைப்பு அமைப்பில், அதிக வெப்பமடைவதைத் தடுக்க இயந்திரத்தை அணைக்க முடியும்.

Ii. ஓவர்லோட் பாதுகாவலர் (KUOYUH மோட்டார் பாதுகாப்பு)
பல செயல்பாட்டு பாதுகாப்பு பொறிமுறை
அதிக சுமை பாதுகாப்பு: மதிப்பிடப்பட்ட மதிப்பை மீறும் போது தற்போதைய மற்றும் பயணத்தை கண்காணிக்கவும் (பொதுவாக அமைக்கப்படும் 1.1-1.3 முறை).
குறுகிய சுற்று பாதுகாப்பு: மின்னோட்டம் அசாதாரணமாக உயரும் போது உடனடியாக சுற்றுகளை துண்டிக்கவும் (நடவடிக்கை நேரம் <0.1 இரண்டாவது).
குத்தல் பாதுகாப்பு: மின்னோட்டம் தொடங்கிய பிறகு மதிப்பிடப்பட்ட மதிப்பில் ≥200% ஆக இருந்தால், அது உடனடியாக செயல்படும்.
கட்ட இழப்பு / சமநிலையற்ற பாதுகாப்பு: ஒரு கட்ட இழப்பு அல்லது மூன்று-கட்ட ஏற்றத்தாழ்வு இருக்கும்போது, அது உள்ளே பதிலளிக்கும் 3 வினாடிகள்.
மோட்டார் சர்க்யூட் வழியாக பாயும் மின்னோட்டத்தை கண்காணித்து, மின்னோட்டம் முன்னரே தீர்மானிக்கப்பட்ட வரம்பை மீறும் போது சுற்று திறக்கும்.
பொறிமுறை:
வெப்பமாக இருக்கலாம் (பைமெட்டாலிக் ஸ்ட்ரிப் பயன்படுத்தி) அல்லது மின்னணு, மற்றும் ஒரு குறிப்பிட்ட நேர தாமதத்திற்குப் பிறகு பயணங்கள் தொடங்கும் அலைகளை அனுமதிக்கும்.
வழக்குகளைப் பயன்படுத்தவும்:
நீடித்த அதிகப்படியான சூழ்நிலைகள் காரணமாக மோட்டாரை சேதத்திலிருந்து பாதுகாக்கிறது, நெரிசலான தூண்டுதல் அல்லது அதிக முறுக்கு சுமை காரணமாக ஏற்படும்.
உதாரணம்:
ஒரு குளிர்சாதனப்பெட்டி கம்ப்ரசர் ஓவர்லோட் ப்ரொடெக்டர், அமுக்கி அதிக வெப்பம் அடைந்தாலோ அல்லது தொடங்கத் தவறினாலோ அதை அணைத்துவிடும்..

தொழில்நுட்ப மேம்படுத்தல் அம்சங்கள்
ஒருங்கிணைந்த நுண்செயலி, மின்னோட்டத்தின் நிகழ்நேர உயர் துல்லியமான கண்காணிப்பை ஆதரிக்கிறது, மின்னழுத்தம், வெப்பநிலை, மற்றும் தவறுக்கான காரணத்தை LED மூலம் காட்டுகிறது.
இது இரண்டு தொடர்பு செயல்பாடுகளையும் கொண்டுள்ளது (RS485 இடைமுகம் போன்றவை) மற்றும் ரிமோட் ரீசெட் மற்றும் டேட்டா அப்லோட் ஆகியவற்றை ஆதரிக்கிறது.
35 மிமீ ரயில் நிறுவலுடன் இணக்கமானது, பாரம்பரிய வெப்ப ரிலேக்களை நேரடியாக மாற்ற முடியும்.

Iii. தேர்வு மற்றும் நிறுவல் புள்ளிகள்
அளவுரு அமைக்கும் கொள்கை
அதிகப்படியான பாதுகாப்பு மின்னோட்டம்: அமைக்கப்பட்டுள்ளது 1.5-2 மோட்டரின் மதிப்பிடப்பட்ட மின்னோட்டத்தின் மடங்கு.
வெப்பநிலை பாதுகாப்பு: மதிப்பிடப்பட்ட மின்னோட்டம் ஆகும் 0.8 மோட்டரின் மதிப்பிடப்பட்ட மதிப்பின் மடங்கு.
ஸ்டால் பாதுகாப்பு: வாசல் அமைக்கப்பட்டுள்ளது 200% மதிப்பிடப்பட்ட மின்னோட்டத்தின், மற்றும் நடவடிக்கை பூஜ்ஜிய தாமதம்.

பொருந்தக்கூடிய பரிசீலனைகள்
இன்வெர்ட்டர் முன் இறுதியில் நிறுவும் போது, இன்வெர்ட்டர் வெளியீட்டு சக்தி பொருந்த வேண்டும், தவறான தூண்டுதலைத் தவிர்க்க மதிப்பிடப்பட்ட மின்னோட்டம் அதிகபட்சமாக சரிசெய்யப்படுகிறது.
அடிப்படை தேவைகள்: பாதுகாப்பான் மற்றும் மோட்டார் நம்பகத்தன்மையுடன் இருக்க வேண்டும் (கம்பி விட்டம் ≥ 3.5mm² செப்பு கம்பி, அடிப்படை எதிர்ப்பு <10ஓ).

IV. வழக்கமான தயாரிப்புகளின் ஒப்பீடு

உதவிக்குறிப்பு: மைக்ரோ மோட்டார்களுக்கு, ஒருங்கிணைந்த வெப்பநிலை சுவிட்சுகள் (17AM போன்றவை) கச்சிதமான பாதுகாப்புக்கு முன்னுரிமை அளிக்கப்படுகிறது; தொழில்துறை சூழ்நிலைகளில், அறிவார்ந்த பாதுகாவலர்கள் (ARD2 போன்றவை) சிக்கலான தவறுகளை சமாளிக்க வேண்டும்.
