பின்வருபவை கட்டமைப்பு பண்புகளின் விரிவான பகுப்பாய்வு ஆகும், KSD301/KSD302 வெப்பநிலை சுவிட்சின் மைய வெப்பநிலை உணர்திறன் உறுப்புகளின் செயல்பாட்டுக் கொள்கை மற்றும் தொழில்நுட்ப புள்ளிகள் – பைமெட்டாலிக் துண்டு:
ஐ. பைமெட்டாலிக் வெப்பநிலை உணர்திறன் உறுப்புகளின் முக்கிய பண்புகள்
| அம்சங்கள் | தொழில்நுட்ப விளக்கம் |
| பொருள் அமைப்பு | வெவ்வேறு விரிவாக்கக் குணகங்களைக் கொண்ட இரண்டு உலோகக் கலவைகளின் கலவை (நிக்கல் இரும்பு/மாங்கனீசு தாமிரம் போன்றவை), வட்டு வடிவ மெல்லிய தாள் அமைப்பில் முத்திரையிடப்பட்டது |
| செயல்பாட்டுக் கொள்கை | வெப்பநிலை உயர்கிறது → வெப்பத்தின் காரணமாக பைமெட்டாலிக் ஸ்டிரிப் சிதைகிறது → ஆர்ச் உயரம் திடீரென மாறுகிறது → தொடர்புகளை உடனடியாகத் துள்ளுவதற்கும் திறக்கவும் மூடவும் இயந்திர பொறிமுறையை இயக்குகிறது |
| பதில் வேகம் | தொடர்புகளுக்கு வில் சேதத்தைத் தவிர்க்க மில்லிசெகண்ட்-நிலை திடீர் ஜம்ப் ஆக்ஷன் |
| வெப்பநிலை துல்லியம் | சகிப்புத்தன்மை ±2℃ வரை குறைவாக உள்ளது (உயர் துல்லிய வகை), வழக்கமான மாதிரிகள் ±3~10℃, உலோகத் தாளின் வெப்ப சிகிச்சை செயல்முறை மூலம் தீர்மானிக்கப்படுகிறது |
| பொறிமுறையை மீட்டமைக்கவும் | வெப்பநிலை குறைந்த பிறகு, பைமெட்டாலிக் ஸ்ட்ரிப் அதன் அசல் நிலைக்குத் திரும்புகிறது மற்றும் தொடர்புகள் தானாகவே மீட்டமைக்கப்படும் (வெப்பநிலை குறையும் போது பொதுவாக மூடிய வகை மூடுகிறது, வெப்பநிலை குறையும் போது பொதுவாக திறந்த வகை திறக்கும்) |

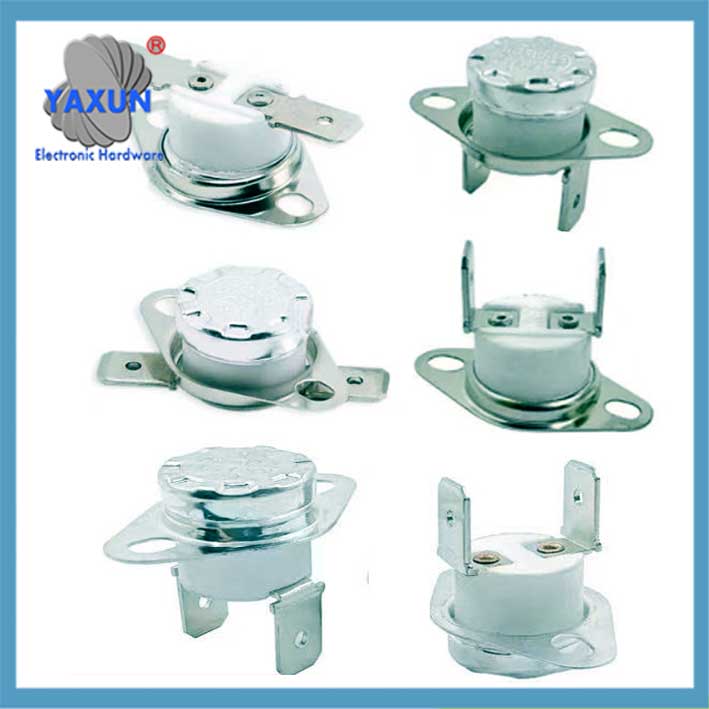

 சாதாரண திறந்த KSD301 வெப்பநிலை சுவிட்ச் பைமெட்டாலிக் வெப்பநிலை உணர்திறன் உறுப்பு |

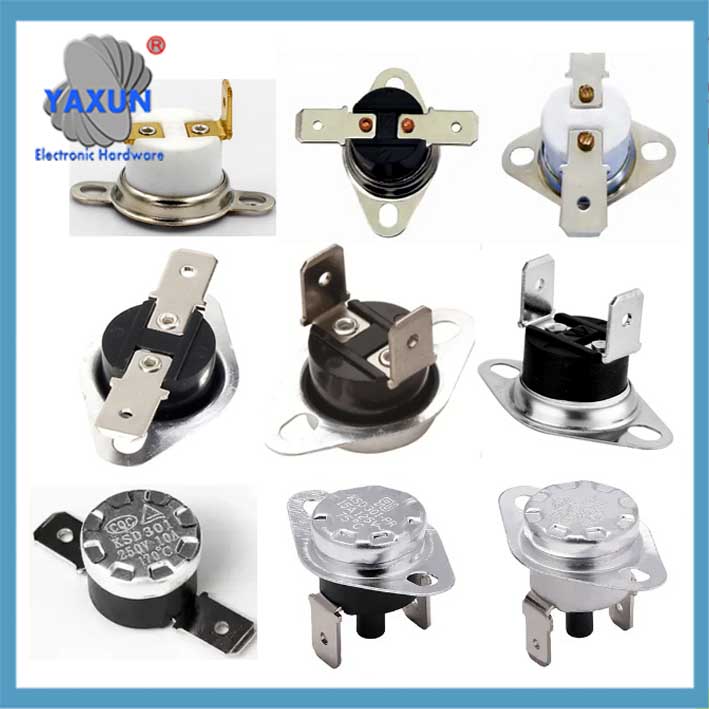

 உயர் வெப்பநிலை வரம்பு சுவிட்ச் KSD301 |

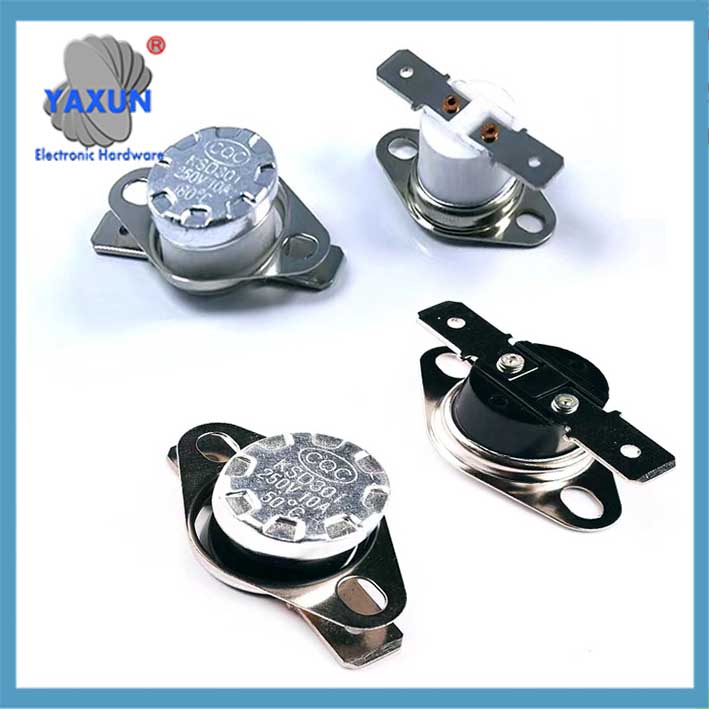

 KSD301 இன் பைமெட்டாலிக் வெப்பநிலை உணர்திறன் உறுப்பு |
KSD301 வெப்பநிலை மாறு அளவுருக்கள்
Ii. வேலை செயல்முறையின் சிதைவு
தேவதை நகல் குறியீடு
வரைபடம் LR
A[சாதாரண வெப்பநிலை நிலை] –>|பைமெட்டாலிக் ஸ்ட்ரிப் இலவச மற்றும் நேராக| பி[தொடர்பு மூடப்பட்டது/திறந்தது]
சி[வெப்பநிலை நடவடிக்கை மதிப்புக்கு உயர்கிறது] –>|பைமெட்டாலிக் துண்டு வளைவு உயரம் திடீர் மாற்றம்| டி[உடனடி பவுன்ஸ் டிரைவ் பொறிமுறை]
டி –>|பொதுவாக மூடிய வகை| ஈ[தொடர்பு துண்டிப்பு சுற்று]
டி –>|பொதுவாக திறந்த வகை| எஃப்[தொடர்பு இணைப்பு சுற்று]
ஜி[மதிப்பை மீட்டமைக்க வெப்பநிலை குறைகிறது] –>|பைமெட்டாலிக் ஸ்ட்ரிப் நேராகத் திரும்புகிறது| பி
முக்கிய புள்ளி: பைமெட்டாலிக் ஸ்ட்ரிப் ஆர்ச் உயரம் திடீர் மாற்றமே பெயரின் மூலமாகும் “ஸ்னாப்-வகை கட்-ஆஃப் சுவிட்ச்”, தொடர்பு நடவடிக்கை சுத்தமாக இருப்பதையும், இடைநிலை நிலை இல்லை என்பதையும் உறுதிப்படுத்துகிறது.
III. பயன்பாடு மற்றும் பராமரிப்புக்கான முக்கிய புள்ளிகள்
இயந்திர சேதத்தைத் தவிர்க்கவும்
வெளிப்புற சக்தியுடன் பைமெட்டாலிக் துண்டுகளை அழுத்துவது தடைசெய்யப்பட்டுள்ளது, சிதைப்பது செயல் வெப்பநிலையை நகர்த்த அல்லது தோல்வியடையச் செய்யும்.
வெப்ப கடத்தல் தேவைகள்
நிறுவல் மேற்பரப்பு தட்டையாகவும் சுத்தமாகவும் இருக்க வேண்டும், மற்றும் வெப்ப கிரீஸ் சரியான நேரத்தில் உலோக துண்டுக்கு மாற்றப்படுவதை உறுதி செய்ய பயன்படுத்தப்பட வேண்டும்.
வெப்பநிலை வரம்புகள்
பைமெட்டாலிக் ஸ்ட்ரிப் சகிப்புத்தன்மை வரம்பு: குறுகிய கால ≤300℃, நீண்ட கால ≤240℃ (அதிக வெப்பம் உலோக சோர்வுக்கு ஆளாகிறது).
ஏற்றுதல் பொருத்தம்
மதிப்பிடப்பட்ட மின்னோட்டத்தை மீறுவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது (15A சுமையுடன் இணைக்கப்பட்ட 10A மாதிரி போன்றவை), வளைவின் உயர் வெப்பநிலை பைமெட்டாலிக் ஸ்டிரிப்பை சின்டர் செய்யும்.
IV. பிழை கண்டறிதல் குறிப்பு
தொடர்பு ஒட்டுதல் : அதிக சுமை மின்னோட்டம் ஆர்க் வெல்டிங்கை ஏற்படுத்துகிறது, மற்றும் சுமை பொருத்தம் சரிபார்க்கப்பட வேண்டும் மற்றும் மாதிரி மாற்றப்பட வேண்டும்.
நடவடிக்கை தாமதம் : நிறுவல் மேற்பரப்பு மோசமாக வெப்ப கடத்துத்திறன் அல்லது பைமெட்டாலிக் துண்டு வயதானது, எனவே சிலிகான் கிரீஸை மீண்டும் பயன்படுத்தவும் அல்லது கூறுகளை மாற்றவும்.
தோல்வியை மீட்டமைக்கவும் : பைமெட்டாலிக் ஸ்டிரிப் சிதைந்து சிக்கிக் கொண்டது, மற்றும் தெர்மோஸ்டாட் முழுவதுமாக மாற்றப்பட வேண்டும்.
▶️ சுருக்கம்: பைமெட்டாலிக் ஸ்ட்ரிப் என்பது “வெப்பநிலை சென்சார் + இயக்கி” KSD301 இன் ஒருங்கிணைந்த கூறு. அதன் வட்டு வடிவ அமைப்பு வடிவமைப்பு மற்றும் அலாய் விகிதம் நேரடியாக வெப்பநிலை கட்டுப்பாட்டு துல்லியம் மற்றும் நம்பகத்தன்மையை தீர்மானிக்கிறது.
