வேகமாக செயல்படும் மற்றும் மெதுவாக செயல்படும் உருகிகளுக்கு இடையிலான வேறுபாடுகள்

வேகமாக செயல்படும் மற்றும் மெதுவாக செயல்படும் உருகிகளுக்கு இடையே உள்ள முக்கிய வேறுபாடுகள் அவற்றின் பதில் வேகம் மற்றும் பயன்பாட்டு காட்சிகளில் உள்ளது: உணர்திறன் கூறுகளைப் பாதுகாக்க வேகமாக செயல்படும் உருகிகள் உடனடியாக வீசுகின்றன, மெதுவாக செயல்படும் உருகிகள் எழுச்சி நீரோட்டங்களைத் தாங்குவதற்கு ஊதுவதை தாமதப்படுத்துகின்றன.

முக்கிய வேறுபாடுகளின் பகுப்பாய்வு

வீசும் பண்புகள் மற்றும் பதில் வேகம்.

வேகமாக செயல்படும் உருகிகள்:

அவை மிக விரைவான மறுமொழி நேரங்களைக் கொண்டுள்ளன, மில்லி விநாடிகளுக்குள் வீசுகிறது (பொதுவாக 0.1ms-5வி) அதிகப்படியான மின்னோட்டம் ஏற்படும் போது. IC சில்லுகள் மற்றும் குறைக்கடத்தி சாதனங்கள் போன்ற துல்லியமான மின்னணு கூறுகளைப் பாதுகாப்பதற்கு அவை பொருத்தமானவை. (UL தரநிலை).

அவை ஜூல் வெப்பமூட்டும் விளைவைப் பின்பற்றுகின்றன (கே = I²Rt), ஒரு எளிய உருகி வடிவமைப்பு வேண்டும், மற்றும் விரைவான வெப்ப கடத்துகைக்கு குறுகிய பகுதி உலோக கம்பியைப் பயன்படுத்தவும்.

அவை உடனடி மின்னோட்டங்களுக்கு உணர்திறன் கொண்டவை மற்றும் பவர் ஆன்/ஆஃப் அல்லது மோட்டார் ஸ்டார்ட்அப் போது எழுச்சி நீரோட்டங்களை தாங்காது..

வேகமாக செயல்படும் மற்றும் மெதுவாக செயல்படும் உருகிகளுக்கு இடையிலான வேறுபாடுகள்

ஃபாஸ்ட்-ப்ளோ மற்றும் ஸ்லோ-ப்லோ ஃபியூஸ்களின் தேர்வு மற்றும் பயன்பாடு

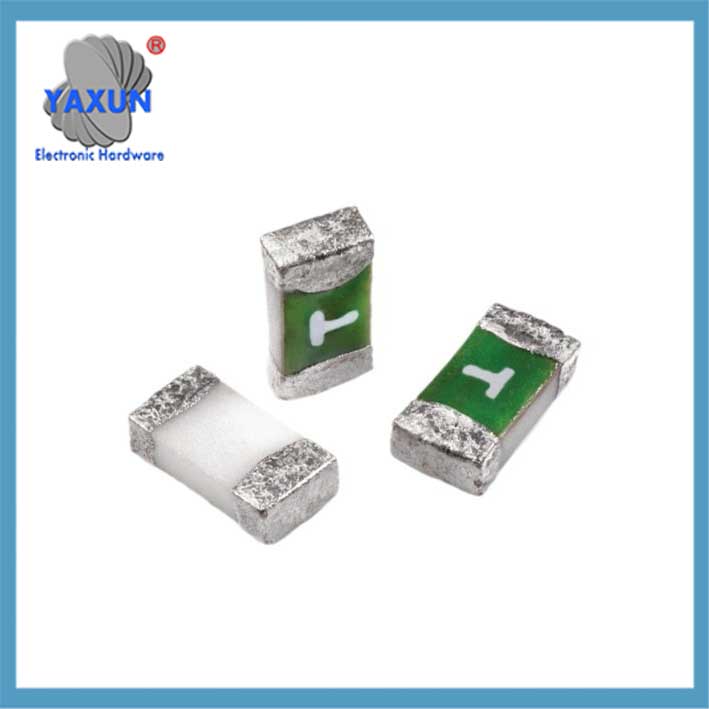

வேகமாக செயல்படும் மற்றும் மெதுவாக செயல்படும் சிப் ஃபியூஸின் பயன்பாடுகள்

மெதுவாக செயல்படும் உருகிகள்:

அவை குறுகிய கால மின்னோட்டத்தைத் தாங்கும் (எ.கா., 7 மதிப்பிடப்பட்ட மின்னோட்டத்தின் மடங்கு 0.5-3 மோட்டார் தொடங்கும் போது வினாடிகள்). ‌‌
இது கால தாமத செயல்பாட்டைக் கொண்டுள்ளது, எடுக்கும் 5 செய்ய 10 வினாடிகளில் உருக வேண்டும் 2 மதிப்பிடப்பட்ட மின்னோட்டத்தின் மடங்கு, மற்றும் குறுகிய கால உயர் மின்னோட்ட அலைகளை தாங்கும் (வரை மோட்டார் தொடக்க மின்னோட்டங்கள் போன்றவை 7 மதிப்பிடப்பட்ட மின்னோட்டத்தின் மடங்கு).
இது அதிக உருகும் வெப்ப மதிப்பைக் கொண்டுள்ளது, குவார்ட்ஸ் மணல் அல்லது சுழல் வடிவமைப்பில் வெப்ப உறிஞ்சுதல் மூலம் தாமதமான உருகி திறப்பை அடைதல்.

வேகமாக வீசும் பயன்பாடுகள்:
எதிர்ப்பு சுமை சுற்றுகள் (மின்சார வெப்பமூட்டும் உபகரணங்கள், LED விளக்குகள்);
உணர்திறன் குறைக்கடத்தி சாதனங்களின் பாதுகாப்பு (MOSFETகள் மற்றும் குறுகிய சுற்று பாதுகாப்புக்கான லித்தியம் பேட்டரி பேக்குகள் போன்றவை);
எதிர்ப்பு சுமைகள் (மின்சார கெட்டில்கள், அரிசி குக்கர்);
லித்தியம் பேட்டரி பேக்குகள் மற்றும் சர்க்யூட் போர்டுகள் போன்ற உணர்திறன் சுற்றுகளின் பாதுகாப்பு;
குறுகிய சுற்று மின்னோட்டங்களின் விரைவான குறுக்கீடு தேவைப்படும் பயன்பாடுகள்.

மெதுவான பயன்பாடுகள்:
தூண்டல் / கொள்ளளவு சுமைகள் (மோட்டார்கள், மின் விநியோகங்களை மாற்றுதல்);
எழுச்சி பாதுகாப்பு தேவைப்படும் பயன்பாடுகள் (100kVA க்கும் அதிகமான மின்மாற்றிகளுக்கு காந்தமாக்கும் எழுச்சி பாதுகாப்பு போன்றவை);
மோட்டார்கள் போன்ற தூண்டல்/கொள்ளளவு சுற்றுகள், மின்சாரம், மற்றும் இன்வெர்ட்டர்கள்;
தொடக்க மின்னோட்டத்திற்கு உட்பட்ட உபகரணங்கள் (மின்சாரம் மற்றும் மின்மாற்றிகளை மாற்றுவது போன்றவை);
துடிப்பு மின்னோட்ட சகிப்புத்தன்மை தேவைப்படும் சுற்றுச்சூழல் சூழல்கள்.

பாதுகாப்பு செயல்பாடு வேறுபாடுகள் வேகமாக ஊதி உருகிகள்: ஷார்ட் சர்க்யூட் பாதுகாப்பை மட்டும் வழங்கவும், அதிக சுமை மற்றும் நிலையற்ற பருப்புகளை வேறுபடுத்திப் பார்க்க முடியாது. ‌‌
மெதுவாக ஊதி உருகிகள்: ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பை வழங்கவும், I²t மதிப்பைப் பயன்படுத்தி (தற்போதைய மற்றும் நேரத்தின் சதுரத்தின் ஒருங்கிணைப்பு) ஆற்றலை தீர்மானிக்க. ‌‌

முக்கிய அளவுருக்கள் மற்றும் தேர்வு முக்கிய புள்ளிகள்
I-T வளைவு வேறுபாடுகள்
வேகமாக வீசும் உருகிகள் செங்குத்தான வளைவைக் கொண்டுள்ளன, மதிப்பிடப்பட்ட மின்னோட்டத்தின் 2x இல் ≤0.1s உருகும் நேரத்துடன்; மெதுவாக ஊதி உருகிகள் தட்டையான வளைவைக் கொண்டுள்ளன, மதிப்பிடப்பட்ட மின்னோட்டத்தின் 2x இல் ≥10s தாங்கும் நேரத்துடன்.
பரிமாற்ற ஆபத்து
ஸ்லோ-ப்ளோ ஃபியூஸை ஃபாஸ்ட்-ப்ளோ ஃபியூஸுடன் மாற்றுவது சாதனத்தைத் தொடங்குவதில் தோல்வியை ஏற்படுத்தக்கூடும்; வேகமாக ஊதி உருகியை மெதுவாக ஊதி உருகி மாற்றுவது உணர்திறன் கூறுகளுக்கு சேதம் விளைவிக்கும் அபாயத்தை அதிகரிக்கலாம்.
செலவு மற்றும் கட்டமைப்பு
மெதுவான உருகிகள் அவற்றின் சிறப்பு கலவைகள் அல்லது சிக்கலான கட்டமைப்புகள் காரணமாக அதிக விலை கொண்டவை.

தேர்வு பரிசீலனைகள்
அளவுரு கணக்கீடு முன்னுரிமை:
சர்க்யூட்டின் அதிகபட்ச எழுச்சியின் I²t மதிப்பு உருகியின் தாங்கும் மதிப்பை விட குறைவாக உள்ளதா என்பதைச் சரிபார்க்கவும் (உதாரணமாக, மின்சாரம் 15A/150ms சர்ஜ் சோதனையில் தேர்ச்சி பெற வேண்டும்). ‌‌
குறுக்கீடு திறன் கணினியின் அதிகபட்ச குறுகிய-சுற்று மின்னோட்டத்தை விட அதிகமாக இருக்க வேண்டும் (எ.கா., 35kA ஷார்ட் சர்க்யூட்டுக்கு, 50kA குறுக்கீடு திறனை தேர்வு செய்யவும்). ‌‌

பொதுவான தவறான கருத்துக்கள்:
அதிக வெப்பநிலையானது மெதுவான ஊதி உருகியின் மதிப்பிடப்பட்ட மின்னோட்டத்தை குறைக்கலாம் 30%. ‌‌
யுபிஎஸ்ஸில் ஃபாஸ்ட்-ப்ளோ ஃபியூஸை தவறாகப் பயன்படுத்துவது தவறான ட்ரிப்பிங்கை ஏற்படுத்தும் (ஒரு வழக்கில் இழப்பு ஏற்பட்டது 1.8 மில்லியன் யுவான்). ‌‌
லித்தியம் பேட்டரி ஷார்ட் சர்க்யூட் ஆகும் போது என்று சோதனைகள் காட்டுகின்றன, ஸ்லோ-ப்ளோ ஃபியூஸால் ஏற்படும் வெப்ப ரன்வேயின் நிகழ்தகவு வேகமாக ஊதி உருகியை விட எட்டு மடங்கு அதிகம்.
இன்வெர்ட்டர் சோதனையில், மெதுவாக ஊதி உருகியை தவறாகப் பயன்படுத்துவது தொகுதி சேத விகிதத்தை அதிகரிக்கலாம் 1% செய்ய 37%.
