Funkcije in klasifikacija avtomobilskih temperaturnih senzorjev

Senzorji temperature se pogosto uporabljajo v avtomobilih, kot so senzorji temperature hladilne tekočine (senzorji temperature vode), senzorji temperature dovoda, senzorji temperature olja v menjalniku, itd. Glavna funkcija teh senzorjev je spremljanje temperature različnih delov in pošiljanje podatkov v ECU za prilagoditev delovnih parametrov motorja in sistemov vozila.

Naslednja stvar, ki jo je treba upoštevati, je vrsta in princip delovanja senzorja. Najpogosteje uporabljeni so termistorji z negativnim temperaturnim koeficientom (NTC), termoelementi, platinasti uporni detektorji (RTD), itd. Med njimi, NTC je najbolj razširjen. Na primer, senzor temperature vode uporablja značilnost, da upor NTC pada z naraščajočo temperaturo. Senzorji na osnovi silicija, kot je KTY84, se uporabljajo v primerih z večjo natančnostjo, kot je zaznavanje temperature olja. Merilno območje in natančnost različnih senzorjev imata svoje značilnosti. Na primer, termočleni so primerni za visokotemperaturna okolja, vendar je natančnost nizka; platinasti uporovni detektorji imajo visoko natančnost, vendar visoko ceno.

Senzor temperature vsesanega zraka v avtomobilu 1639284 7547976 60806471 0489061611

Hyundai ELANTRA senzor temperature vode temperaturni senzor vtič 3922003HA0 39220-03HA0

68217702AC je primeren za senzor temperature hladilne tekočine motorja

Pomembna je tudi lokacija namestitve. Na primer, senzor temperature vode je običajno blizu vodnega plašča bloka motorja ali glave valja, medtem ko je tipalo sesalne temperature v sesalni cevi ali merilniku pretoka zraka. Lokacija tipala zunanje temperature je različna, nekateri so v sprednjem odbijaču, nekateri so blizu rezervoarja za vodo, in razlika med različnimi modeli je velika. Izbira teh lokacij neposredno vpliva na natančnost meritve in trajnost senzorja.

Kar zadeva funkcijo, temperaturni senzor ima velik vpliv na delovanje vozila. Nenormalni senzorji temperature vode lahko povzročijo težave, kot je težak hladen zagon, nestabilna hitrost prostega teka, in povečana poraba goriva. Okvara senzorja temperature dovoda lahko povzroči neravnovesje v mešanem razmerju in vpliva na izhodno moč. Ti primeri napak ponazarjajo pomembnost senzorjev, zlasti vpliv netočnosti podatkov na odločanje ECU.

Razdelek o odpravljanju napak mora povzeti pogoste težave in rešitve. Na primer, odmik signala, staranje linije, telesne poškodbe, itd. Med diagnozo, dejansko temperaturo je mogoče primerjati z merjenjem upora, napetost ali pretok podatkov. Pri tem je treba poudariti pomen rednega vzdrževanja in pravilne namestitve, da se izognemo večjim okvaram zaradi manjših težav.

Končno, razvoj novih tehnologij izboljšuje tudi delovanje senzorjev. Na primer, Continentalov senzor eRTS lahko neposredno meri temperaturo rotorja motorja z natančnostjo ±3 °C, zmanjšanje uporabe redkih zemeljskih materialov. Ta inovacija dokazuje napredek temperaturnih senzorjev na področju električnih vozil.

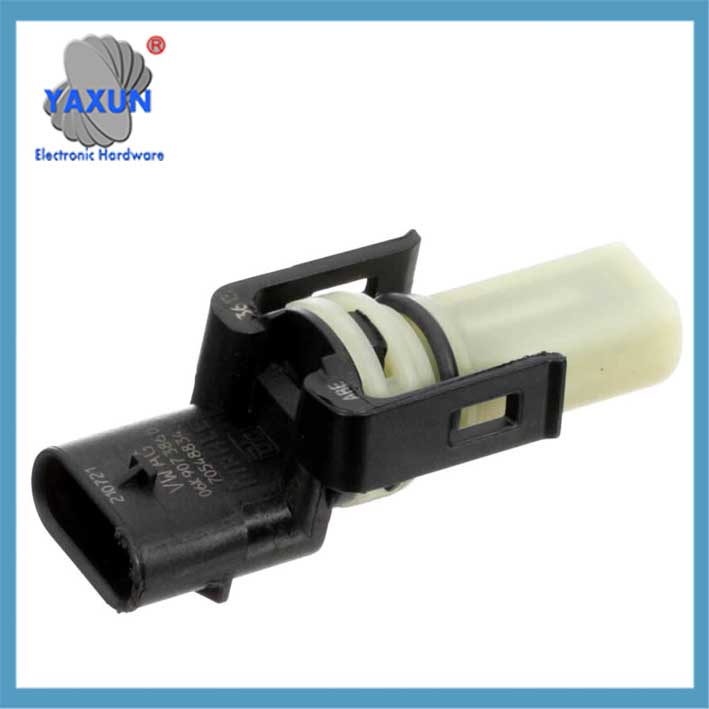

Senzor temperature polnilnega zraka za 13 -20 Volkswagen GTI Jetta GLI 06K907386D

Senzor temperature okolja za Chevrolet 10248414 SU1340

Senzor temperature za Buick Chevrolet 13276269

🔧 Jaz. Glavne vrste in tehnična načela‌
Senzor temperature hladilne tekočine
Lokacija: Blok cilindra motorja/vodni plašč glave valja (mainstream položaj za 65% modelov), v bližini termostata ali cevi za hladilno tekočino.
Načelo: Uporaba termistorja z negativnim temperaturnim koeficientom (NTC), upor pade na 0,3 kΩ pri 80 ℃ (2.5kΩ pri 20 ℃).
Funkcija: Pravilna količina vbrizga pri nizki temperaturi (+30% kompenzacija hladnega zagona), nastavite prednji kot vžiga (-20℃ napredovanje 8–12°), nadzor vrtljajev v prostem teku (nizka temperatura se dvigne na 1200–1500 vrt/min).

Senzor temperature vsesanega zraka
Lokacija: Dovodna cev ali notranji merilnik pretoka zraka 5.
Vpliv: Nenormalen signal povzroči neravnovesje mešanice, povzroča težave pri hladnem zagonu ali šibko pospeševanje.

Senzor temperature olja v menjalniku
Lokacija: Znotraj oljne posode plošče ventila avtomatskega menjalnika 5.
Funkcija: Zagotovite temperaturno osnovo za logiko prestavljanja, nadzor tlaka olja in blokirna sklopka.

Zunanji/notranji temperaturni senzor‌
Zunanjost: Za sprednjim odbijačem ali sprednjo steno kabine, nadzor temperaturnega območja avtomatske klimatske naprave.
Notranjost: Prezračevalni kanal pod armaturno ploščo spremlja temperaturo okolja v kabini.

Kitajski veleprodajni senzor za temperaturo avtomobilov 13297789 9073296 za Buick, Chevrolet

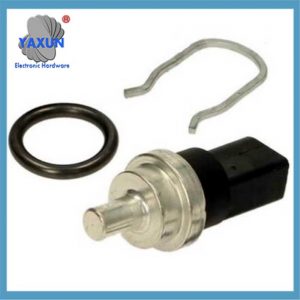

Primerno za Audi, Volkswagen, Vtikač senzorja temperature vode Škoda 038906081B 1830376

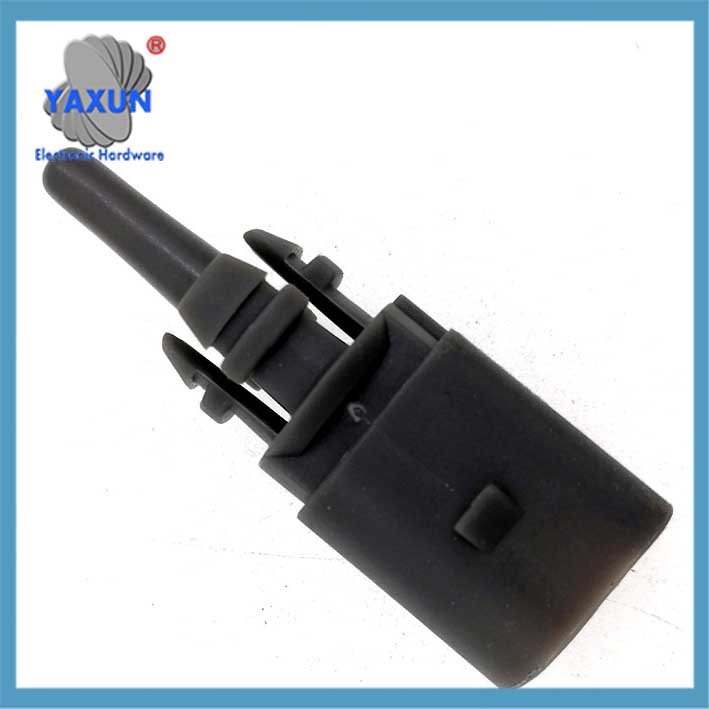

8Z0820535A 5QD820535 Velja za Audi Volkswagen Senzor sesalne temperature klimatske naprave

⚙️ ‌II. Tehnološki razvoj in inovacije‌

Preboj v natančnem merjenju‌: Novi senzor eRTS neposredno meri temperaturo rotorja motorja s pomočjo piezoelektrične ultrazvočne tehnologije, s povečano natančnostjo od ±15 ℃ do ±3 ℃, zmanjšanje odvisnosti od redkih zemeljskih materialov.
Materialna nadgradnja: Senzor KTY84 na osnovi silicija lahko deluje pri -40 ℃ ~ 300 ℃, in njegove linearne uporno-temperaturne karakteristike so primerne za visokotemperaturne scenarije, kot so sistemi za vbrizgavanje dizelskega goriva.

⚠️ ‌III. Tipične napake in diagnoza‌

Iv. Razlike v položaju namestitve in udarci‌
Ista funkcija, drugačen položaj: Senzor zunanje temperature se nahaja v odtočnem utoru ali sprednjem odbijaču modela Sagitar, medtem ko so nekateri modeli vgrajeni pod vzvratno ogledalo.
Korelacija natančnosti: Ko je senzor hladilne tekočine v neposrednem stiku s tekočino, napaka je ≤±15 ℃, in posredni izračun (kot je stator motorja, ki sklepa na rotor) ima napako do 15 ℃.

💎 Povzetek
Senzor temperature je podoben “živčnih končičev” avtomobila, in njegova natančnost neposredno vpliva na učinkovitost izhodne moči in porabo energije. Z razvojem električnih vozil, visoko natančna tehnologija neposrednega merjenja (kot je eRTS) postopoma nadomešča način posrednega sklepanja, spodbujanje prefinjene revolucije sistema toplotnega upravljanja. Redno odkrivanje karakteristik upora in stabilnost signala je ključ do preprečevanja sistemskih okvar.
