Prilagodite funkcijo senzorja temperature avtomobilskega vstopnega zraka

Ustrezno poznavanje senzorja temperature vsesanega zraka v avtomobilu. Ta težava je zelo pogosta na področju vzdrževanja avtomobilov in elektronskega nadzora.

Več ključnih točk senzorja temperature vsesanega zraka v avtomobilu: Najprej, vsi materiali poudarjajo, da gre za negativni temperaturni koeficient (NTC) senzor termistorja, kar je osnova za razumevanje njegovega principa delovanja. Drugič, obstajata dve glavni rešitvi za položaj namestitve (pred/za plinom), ampak funkcije so enake. V razdelku o simptomih napake, več virov je večkrat omenilo tipične manifestacije, kot sta težaven zagon in nestabilna hitrost prostega teka, ki jih je treba integrirati, da se izognemo redundanci.

Posebej bodite pozorni na primerjavo razlik med senzorji sesalne in izpušne temperature. Ta točka znanja je zelo koristna za razumevanje posebnosti senzorja temperature vsesanega zraka, in razmislite o tem, da bi ga na kratko omenili. Kar se tiče tehničnih parametrov, omenjeno je, da je razlika v signalni napetosti v vročem in hladnem avtomobilu zelo dragocena in lahko odraža dinamične delovne značilnosti senzorja.

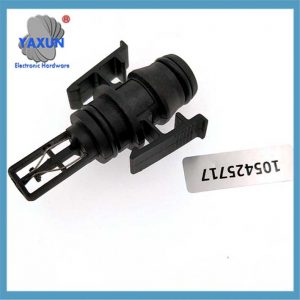

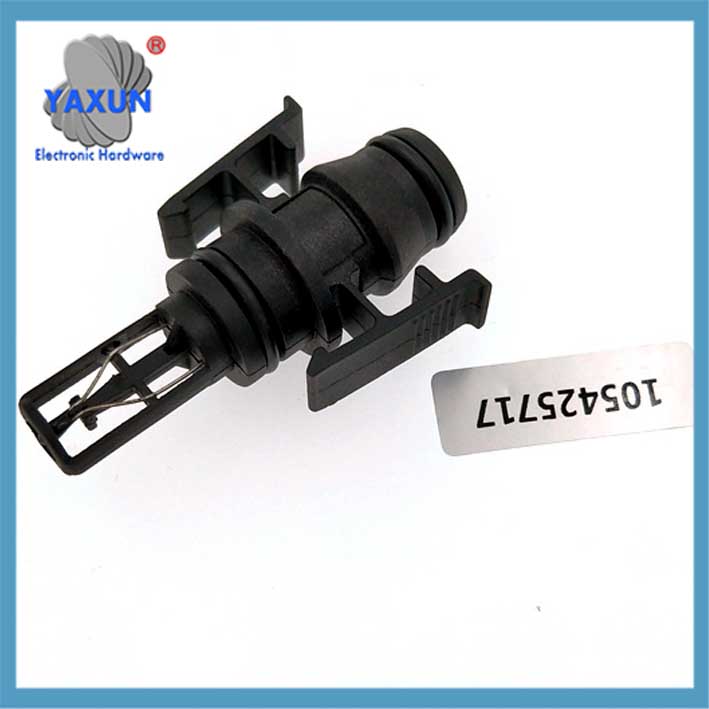

Senzor temperature vsesanega zraka Mercedes Benz 105425717

Senzor temperature vstopnega zraka 8942412010 za Toyoto KL47-18-845 89424-12010

Bosch senzor temperature vsesanega zraka Audi BMW OPEL SEAT VW HONDA OE 046906379

Pripravite se na uporabo strukturirane predstavitve: najprej oriši definicijo in temeljna načela, in ga nato razširite na tri dele: potek dela, funkcijo, in napaka.

Senzor temperature vsesanega zraka (IAT) je ključna komponenta v sistemu za upravljanje motorja. Uporablja se za spremljanje temperature zraka, ki vstopa v motor in pretvarja podatke v električne signale ter jih posreduje elektronski krmilni enoti. (ECU) za dosego natančne korekcije parametrov, kot sta količina vbrizga in čas vžiga. Sledijo njene temeljne točke:
I. Načelo delovanja in struktura‌
Osrednja komponenta
Sprejetje negativnega temperaturnega koeficienta (NTC) termistor: vrednost upora se zmanjša, ko se temperatura dvigne, in vrednost upora se poveča, ko se temperatura zniža.
Pretvorba signala
Senzor in ECU tvorita zaprt krog. ECU zagotavlja referenčno napetost 5 V (linija THA) drugi pa je ozemljitveni vod (E2). Temperaturne spremembe povzročajo spremembe odpornosti, ki nato spremeni napetost vezja in ustvari električni signal, ki ustreza temperaturi.
Senzor IAT meri temperaturo zraka, ki vstopa v sesalni razdelilnik motorja.
Te informacije so ključnega pomena za ECU, da izračuna ustrezno mešanico zraka in goriva ter čas vžiga za optimalno zgorevanje..
ECU pošlje napetost na senzor in odčita padec napetosti na njem, ki ustreza temperaturi vsesanega zraka.

Značilnosti signala
Stanje hladnega avtomobila: Signalna napetost je podobna senzorju temperature vode;
Stanje vročega avtomobila: Signalna napetost je približno 2-3-krat večja od napetosti senzorja temperature vode.

Senzor temperature 8Z0820535A primeren za Audi A3 A4 S4 S5 Quatt Q3 Q5 Q7 VW Golf

MD326170 13650-56B00, ki se uporablja za senzor temperature sesalne vode Mitsubishi Lancer

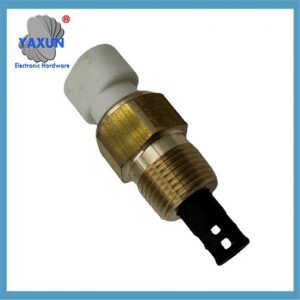

Senzor temperature vsesanega zraka IAT, MAT, Komplet ACT za GM 25036751 25037225 25037334

II. Mesto namestitve in funkcija‌

Mesto namestitve
Nahaja se v sesalni cevi ali merilniku pretoka zraka, bodisi pred plinom (sesalna cev) ali po plinu (sesalni kolektor).
Osnovna funkcija
Korekcija razmerja zrak-gorivo: Nizkotemperaturni zrak ima visoko gostoto, zato ECU poveča količino vbrizga goriva; visokotemperaturni zrak ima nizko gostoto, zato se količina vbrizga goriva zmanjša, da se zagotovi optimalna učinkovitost zgorevanja.
Preprečevanje udarcev: Visokotemperaturni vstopni zrak je nagnjen k udarcem, zato ECU ustrezno prilagodi kot predhodnika vžiga.
Turbo zaščita: Spremljajte temperaturo zraka po polnjenju, da preprečite poškodbe zaradi pregrevanja.

‌Iii. Simptomi napake in diagnoza‌
Tipični pojavi napake
Težaven zagon, nestabilna hitrost prostega teka, in šibko pospeševanje;
Previsoke emisije izpušnih plinov (črni dim);
Lučka za napako motorja sveti.
Vzroki in posledice napake

Metoda odkrivanja
Odkrivanje upora: Odstranite senzor, izmerite vrednost upora po segrevanju (kot je uporaba sušilnika za lase), in jo primerjajte s standardno vrednostjo;
Zaznavanje napetosti: Ko je stikalo za vžig v položaju ON, izmerite napetost med THA in E2 (približno 0,5 ~ 3,4 V pri normalni temperaturi).

IV. Razlike od drugih temperaturnih senzorjev‌ ‌Primerjava s senzorjem temperature izpušnih plinov‌

V. Tehnološki razvoj in pomen‌
Kot tipična uporaba NTC termistorja, ta senzor doseže visoko natančno temperaturno povratno informacijo s preprostimi fizikalnimi lastnostmi, kar neposredno vpliva na moč motorja, poraba goriva in raven emisij. Čeprav je njegova zasnova majhna, je nepogrešljiv del sodobnega elektronskega krmilnega sistema za doseganje krmiljenja v zaprti zanki.

Zakaj prilagoditi funkcijo senzorja IAT?
Nastavitev zmogljivosti:
Spreminjanje signala IAT je lahko način za natančno nastavitev delovanja motorja. Na primer, simulacija nekoliko nižje temperature vsesanega zraka lahko včasih vodi do bogatejše mešanice goriva in povečane moči, predvsem pri turbo motorjih.
Nadomestilo za spremembe:
Če ste spremenili sistem za dovod zraka (npr., menjal sesalni kolektor, dodan dovod hladnega zraka), senzor IAT lahko odčitava drugačne temperature kot zaloga. Prilagajanje izhoda senzorja lahko pomaga nadomestiti te spremembe.
Testiranje in eksperimentiranje:
Spreminjanje senzorja IAT je lahko način za eksperimentiranje z različnimi parametri motorja in opazovanje učinkov na zmogljivost.

Kako prilagoditi:
Dodajanje odpornosti:
V seriji: Če dodate upor v seriji s senzorjem IAT, boste povečali skupni upor, zaradi česar ECU interpretira nižjo temperaturo.
Vzporedno: Dodajanje upora vzporedno bo zmanjšalo skupni upor, zaradi česar ECU interpretira višjo temperaturo.
Potenciometer (Spremenljivi upor):
Potenciometer vam omogoča nastavitev upora in, Zato, dinamično zaznano temperaturo vsesanega zraka.
To je uporabno za iskanje optimalne nastavitve za vašo posebno nastavitev.
Lokacija senzorja:
Lokacija senzorja IAT lahko vpliva tudi na njegove odčitke zaradi pregretja. Upoštevajte to pri prilagajanju.
ECU kalibracija:
Nekateri poprodajni ECU vam omogočajo neposredno umerjanje odčitkov senzorja IAT, zagotavlja natančnejši način prilagajanja njegove funkcije.
