Vtič za senzor temperature vode v avtomobilu (za ventilator hladilnika)

Senzor temperature vode je osrednja komponenta avtomobilskega hladilnega sistema. Njegova glavna komponenta je NTC termistor, ki je nameščen na glavi motorja ali vodnem kanalu. Ta komponenta je videti preprosta, vendar je dejansko zelo kritičen za nadzor motorja. To bo neposredno vplivalo na prilagoditev ECU količine vbrizga in časa vžiga.

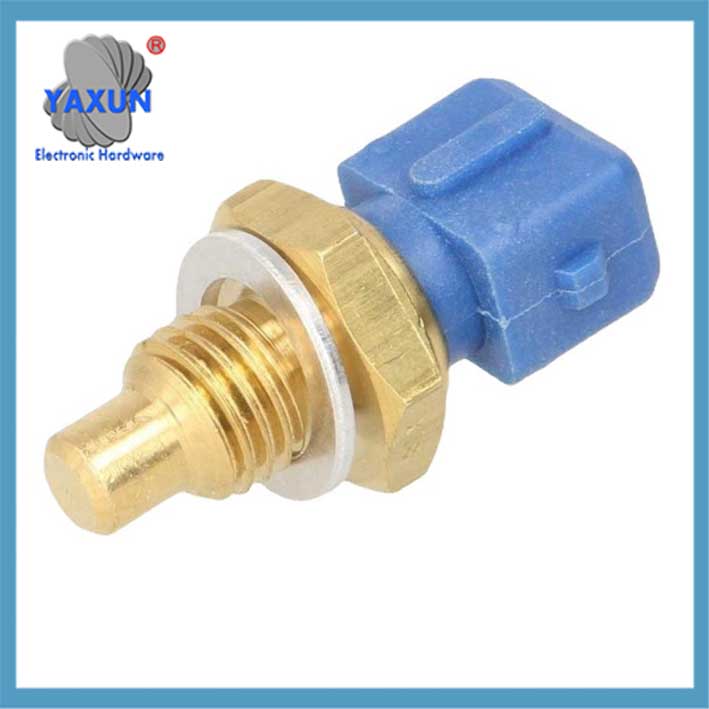

1433077 13621433077 MEK105210 NSC000100 za senzor temperature vode za hladilne sisteme BMW

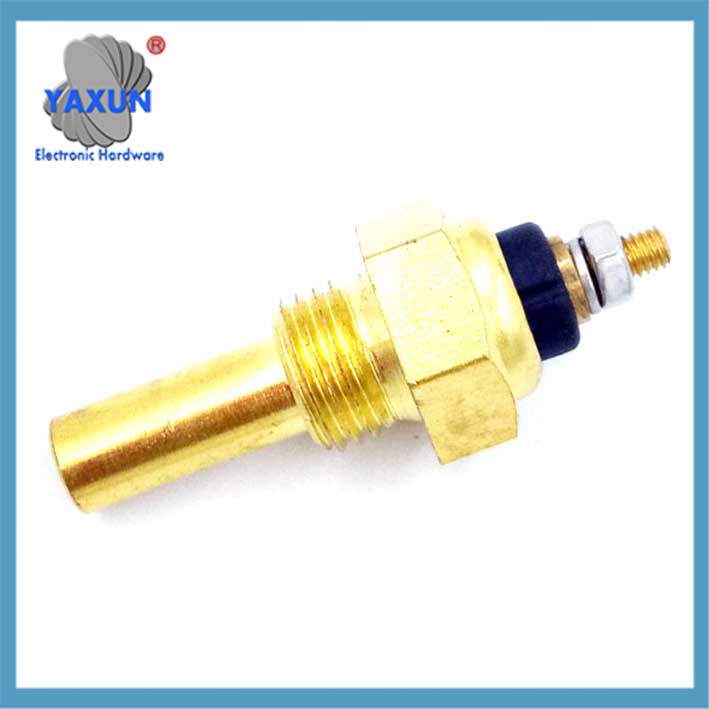

1/2Temperaturni senzor vode NPT VDO za merilnik temperature vode olja, 38℃ ~ 120 ℃

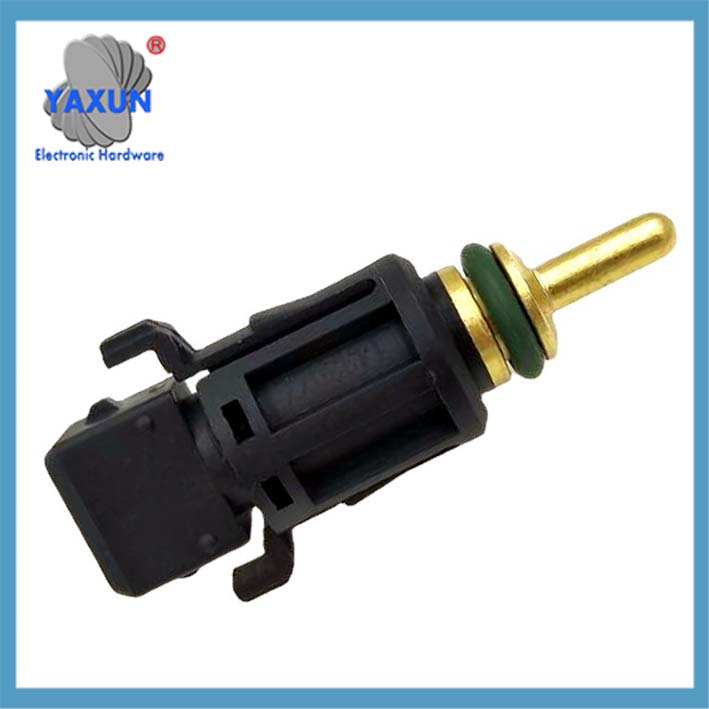

Senzor temperature vode v motorju 3/8 NPT 3W 103 Del generatorja medeninastega senzorja temperature vode motorja

Upornost termistorja v senzorju se spreminja s temperaturo: nižja je temperatura, večji je upor, in čim višja je temperatura, manjši je upor. ECU določi temperaturo vode z merjenjem te spremembe upora. 8 Dodatna opomba: Pri 30°C, upor je običajno med 1,4-1,9kΩ.

Namestitev senzorja temperature vode se pri različnih modelih zelo razlikuje: Corolla je na desni strani bloka cilindrov, Accord je na sprednji strani motorja, in Focus je na zadnjem delu bloka cilindrov. Sodobni modeli so bolj nameščeni na strani glave cilindra v bližini termostata.

Pogosti pojavi okvar senzorjev temperature vode: težak hladen zagon, nestabilna hitrost prostega teka, merilnik nenormalne temperature vode, itd. Motor mora povečati količino vbrizga za 30% pri nizkih temperaturah, in če senzor odpove, ni mogoče pravilno kompenzirati.

Obstaja pet načinov za zaznavanje senzorjev temperature vode: merjenje upora z multimetrom, test tople vode, analiza pretoka podatkov, itd. Med njimi, preizkus ogrevanja z multimetrom je najpogosteje uporabljena metoda zaznavanja na kraju samem.

Pri zamenjavi senzorja temperature vode, najprej je treba izprazniti hladilno tekočino, v nasprotnem primeru bo prišlo do vstopa zraka v hladilni sistem. Po namestitvi, preverite tudi tesnjenje, da preprečite puščanje hladilne tekočine.

0015422317 A0105422317 0025425917 0005423717 3455427417 Stikalo senzorja temperature hladilne tekočine

Termično stikalo senzorja avtomobila Honda 37770-PY3-A01 37770PY3A01

Velja za senzor temperature vode Daewoo Chevrolet 96279857 96325864

Sledi obsežen opis senzorja temperature vode v avtomobilu, ki je organiziran v kombinaciji s tehničnimi principi, funkcionalne značilnosti in točke za odpravljanje težav:

I. Osnovna struktura in princip delovanja

1. Značilnosti termistorja
Uporaba negativnega temperaturnega koeficienta (NTC) polprevodniški materiali, vrednost upora se eksponentno zmanjšuje, ko se temperatura dvigne (približno 2,5 kΩ pri 20 ℃, in pade na 0,3 kΩ pri 80 ℃).
Sprememba upora se pretvori v električni signal (1.3-3.8V linearno območje) prek trižičnega ali štirižilnega tokokroga in se prenaša v krmilno enoto motorja (ECU).

2. Logika izhodnega signala
ECU izračuna temperaturo vode v realnem času po prejemu napetostnega signala:
Pogoji nizke temperature (-20℃): Povečajte predhodni kot vžiga za 8-12° in povečajte količino vbrizga (+30% kompenzacija hladnega zagona).
Pogoji visoke temperature (100℃): Zakasnitev kota vžiga za 4-6°, da preprečiš eksplozijo.

Ii. Lokacija in vrsta namestitve

Opomba: Sodobni modeli večinoma uporabljajo štirižilni integrirani senzor, ki je pritrjen na vmesnik termostata na strani glave valja.

Iii. Podrobna razlaga funkcij in učinkov
1. Nadzor motorja
Korekcija goriva: povečajte koncentracijo vbrizga pri nizki temperaturi in obnovite referenčno količino vbrizga pri visoki temperaturi.
Nastavitev vrtljajev v prostem teku: povečajte hitrost na 1200-1500 vrt / min pri nizki temperaturi (skozi ventil za regulacijo števila vrtljajev v prostem teku).
2. Upravljanje hladilnega sistema
Ko je temperatura vode ≥95 ℃, hladilni ventilator se sproži za zagon (usklajeno z normalno zaprtim stikalom za nadzor temperature).
Ko je temperatura nenormalno visoka (>105 ℃), aktiviran je način delovanja visoke hitrosti ventilatorja.
3. Instrumenti in diagnoza
Merilnik temperature pogonske vode prikazuje temperaturo v realnem času (napaka <±15 ℃ je normalno).
Izhodna koda napake (kot je P0115/P0118) za branje diagnostičnega instrumenta.

Iv. Manifestacija napake in diagnoza
Pogoste vrste napak

Diagnostična metoda
1. Test odpornosti
Odstranite senzor in z multimetrom izmerite upor med sponkama:
30℃ okolje: normalna vrednost upora 1,4-1,9kΩ.
80℃ potopitev v vročo vodo: upor naj pade na 0,3–0,4 kΩ (če je nespremenjena, neuspeh).

2. Analiza pretoka podatkov
Diagnostični instrument bere pretok podatkov ECU:
Normalna vrednost: 90–105 ℃ (vožnja).
Poziv za napako: Zaslon -40 ℃ (odprt krog) ali 130 ℃ nespremenjeno (kratek stik).

V. Previdnostni ukrepi pri vzdrževanju
1. Specifikacije nadomestnega delovanja
Preden odstranite senzor, izpustite hladilno tekočino, da preprečite vdor zraka v hladilni sistem.
Med namestitvijo uporabite tesnilno maso, in nadzorujte navor na 8–12 N•m (preprečevanje puščanja).
2. Izbira in ujemanje modela
Razpon odpornosti: Ujemati se mora z značilnostmi upora 275–6500Ω originalnega avtomobila.
Vrsta vmesnika: Potrdite specifikacije, kot je navoj M18×1,5 ali konični navoj ZM14.
Opozorilo: Okvara senzorja lahko povzroči povečanje porabe goriva za več kot 15% ali trajne poškodbe motorja, in ga je treba pravočasno zamenjati.
mermaid Copy Code
graf TD
A[Okvara senzorja temperature vode] –> B{Koraki odkrivanja}
B –> C[Merjenje upora z multimetrom]
B –> D[Diagnostični instrument bere tok podatkov]
C –>|Nenormalna odpornost| E[Zamenjajte senzor]
D –>|Odmik signala| E
C –>|Normalna odpornost| F[Preverite ozemljitev]
D –>|Normalni signal| G[Preverite druge sisteme]
