Čo je zariadenie na ochranu proti prehriatiu?

Ochrana proti prehriatiu je automatické riadiace zariadenie, ktoré dosahuje bezpečnostnú ochranu zariadenia prostredníctvom monitorovania teploty. Jeho hlavnou funkciou je prerušiť obvod alebo spustiť ochranný mechanizmus, keď teplota prekročí nastavenú prahovú hodnotu, aby sa zabránilo poruche zariadenia alebo vzniku požiaru v dôsledku prehriatia.. Nasledujú jeho technické podrobnosti a analýza aplikácie:

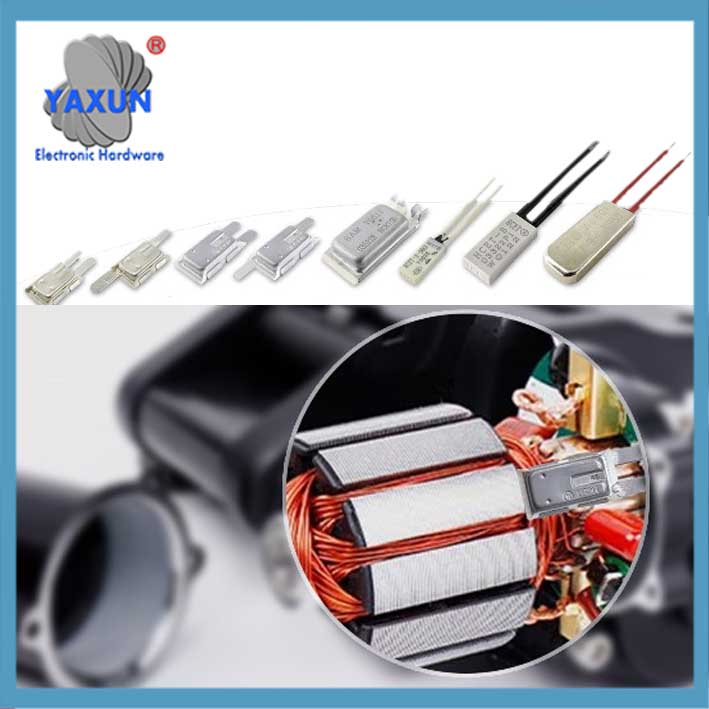

Funkcia a použitie ochranného zariadenia proti prehriatiu motora

Prípad aplikácie ochranného zariadenia proti prehriatiu motora automobilu

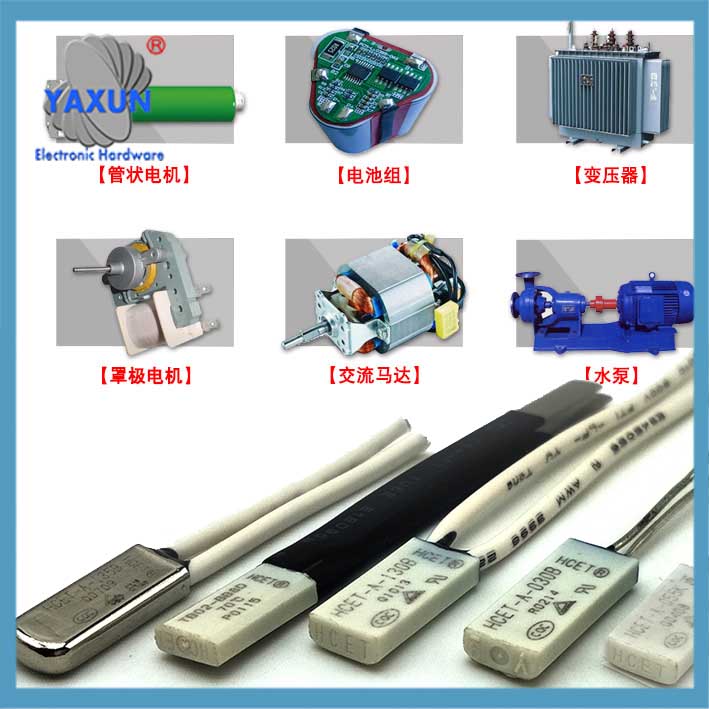

Zariadenie tepelnej ochrany aplikované na batériu

1. Základný princíp a typ
Štruktúra bimetalického pásu: Použitie dvoch kovových kompozitných plechov s rôznymi koeficientmi tepelnej rozťažnosti, deformácia spúšťa kontaktnú akciu, keď teplota stúpa (normálne otvorený/normálne uzavretý typ).
‌Samoobnovenie a typ bez samoobnovenia‌:
Typ samoobnovenia: automaticky resetovať po poklese teploty (ako sú chladničky, práčky);
Typ bez samoobnovenia: je potrebný manuálny reset (ako sú palivové motory, priemyselné zariadenia).
Prepojenie s termistorom: Niektoré modely kombinujú termistory alebo jednočipové mikropočítače na dosiahnutie presnej regulácie teploty.

Ako to funguje:
Senzory:
Zariadenia na ochranu proti prehriatiu zvyčajne využívajú snímače teploty (ako termistory alebo bimetalové pásy) na sledovanie teploty konkrétnej oblasti.
Prahová hodnota:
Keď teplota prekročí vopred nastavenú hranicu, snímač spustí signál.
Akcia:
Tento signál potom aktivuje istič, relé, alebo iný mechanizmus, ktorý buď odpojí napájanie, alebo zníži výstupný výkon zariadenia.

2. Kľúčové parametre a výber
Rozsah teplôt: Bežná akčná teplota 40-180 ℃ (ako napríklad tolerancia série KSD9700 ±3/5℃);
Prúd/napätie: Typické špecifikácie AC250V/5A, vysokonapäťové modely môžu dosiahnuť AC1800V;
Štrukturálna forma:
Plastová škrupina (Materiál PBT, ľahký);
Kov/keramická škrupina (odolný voči vysokej teplote, izolácie).

Zariadenie tepelnej ochrany pre vyhrievaciu podložku

Zariadenie tepelnej ochrany na lekárske ošetrenie

Zariadenie tepelnej ochrany pre okamžitý ohrievač vody

3. Typické scenáre aplikácie
Domáce spotrebiče: motory klimatizácie, práčky, atď., aby sa zabránilo prehriatiu vinutí motora; Priemyselné zariadenia: monitorovanie teploty statorovej cievky ponorného čerpadla (ako napríklad chránič GB-220V); Elektronické obvody: ochrana proti rozptylu tepla procesora, aby sa predišlo zraniteľnostiam pri vysokoteplotných útokoch‌. Príklady zariadení na ochranu proti prehriatiu:
Tepelné chrániče v motoroch:
Tieto zariadenia sú zabudované v elektromotoroch, aby sa zabránilo prehriatiu, ktoré by mohli spôsobiť zlyhanie motora alebo vznietenie.
Ochrana pred prehriatím kabíny vo vozidlách:
Niektoré vozidlá, ako Tesla, majú funkciu ochrany pred prehriatím kabíny, ktorá automaticky aktivuje klimatizáciu, aby zabránila nebezpečnému prehriatiu interiéru pri parkovaní.

4. PTC termostaty v elektronike:
Používajú sa v rôznych aplikáciách na ochranu obvodov pred prehriatím výrazným zvýšením ich odporu pri prekročení určitej teploty.
Obmedzovače teploty vo vykurovacích systémoch:
Tieto zariadenia, ako je popísané v článku Heatsystems, sa používajú na zabránenie prehriatia vykurovacích telies, ktoré by mohli poškodiť vykurovacie teleso alebo okolité materiály.
Dôležitosť ochrany proti prehriatiu:
Bezpečnosť: Predchádzanie požiarom, poškodenie zariadenia, a potenciálne zranenie z prehriatia.
Spoľahlivosť: Zabezpečenie dlhej životnosti a správneho fungovania zariadení a systémov.
Efektívnosť: V niektorých prípadoch, ako vo vozidlách, ochrana proti prehriatiu môže pomôcť optimalizovať spotrebu energie.

5. ‌Bežné problémy a preventívne opatrenia‌
Požiadavky na inštaláciu: Musí byť blízko povrchu ovládaného zariadenia, aby sa predišlo deformácii plášťa ovplyvňujúcej výkon;
Riziko nesprávnej prevádzky: Starnutie spájkovania alebo mechanické poškodenie môže spôsobiť zlyhanie ochrany;
Rozdiel od ochrany proti preťaženiu: Ochrana proti prehriatiu je založená na teplotnom prahu, zatiaľ čo ochrana proti preťaženiu reaguje na aktuálnu abnormalitu‌.

6. Trendy vývoja technológií
Integrovaný dizajn: Ako napríklad skokový bimetalový chránič kombinovaný s dvojitými funkciami nadprúdu/prehriatia‌;
Zlepšenie vysokej spoľahlivosti: Keramické obaly a obvody proti rušeniu zlepšujú prispôsobivosť priemyselnému prostrediu.
