Nasleduje podrobná analýza štrukturálnych charakteristík, princíp činnosti a technické body prvku na snímanie teploty jadra teplotného spínača KSD301/KSD302 – „bimetalový pás“.:
ja. Základné charakteristiky bimetalového prvku na snímanie teploty
| Vlastnosti | Technický popis |
| Štruktúra materiálu | Kompozit z dvoch kovových zliatin s rôznymi koeficientmi rozťažnosti (ako je nikel železo/mangán meď), vyrazené do štruktúry tenkého plechu v tvare disku |
| Princíp fungovania | Teplota stúpa → Bimetalový pás sa deformuje pôsobením tepla → Výška oblúka sa náhle zmení → Poháňa mechanický mechanizmus tak, aby okamžite odskočil a otvoril a zatvoril kontakty |
| Rýchlosť odozvy | Náhly skok na úrovni milisekúnd, aby sa zabránilo poškodeniu kontaktov oblúkom |
| Presnosť teploty | Tolerancia už od ±2 ℃ (vysoko presný typ), konvenčné modely ±3~10℃, určený procesom tepelného spracovania plechu |
| Resetovací mechanizmus | Po poklese teploty, bimetalový pásik sa vráti do pôvodného stavu a kontakty sa automaticky resetujú (normálne uzavretý typ sa zatvára pri poklese teploty, normálne otvorený typ sa otvorí, keď teplota klesne) |

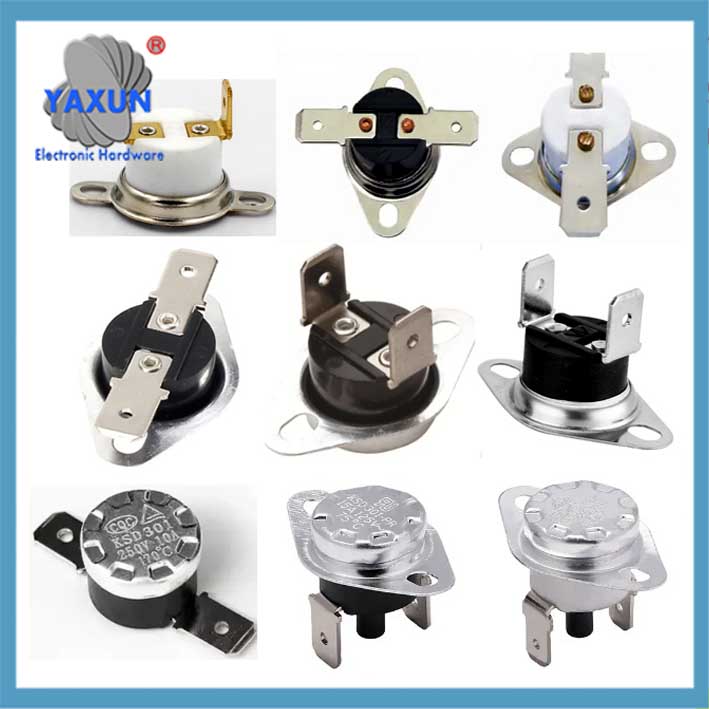

 Normálne otvorený teplotný spínač KSD301 bimetalový snímač teploty |

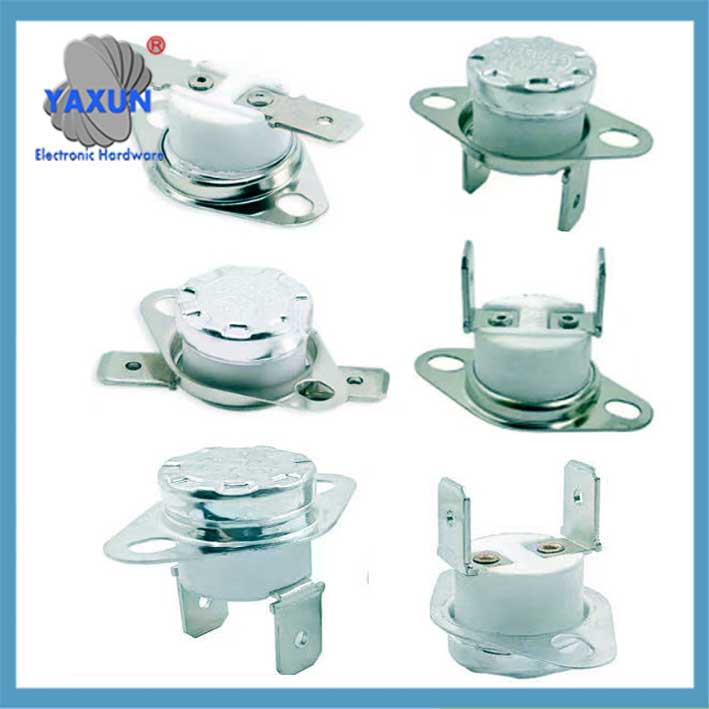

 Vysokoteplotný limitný spínač KSD301 |

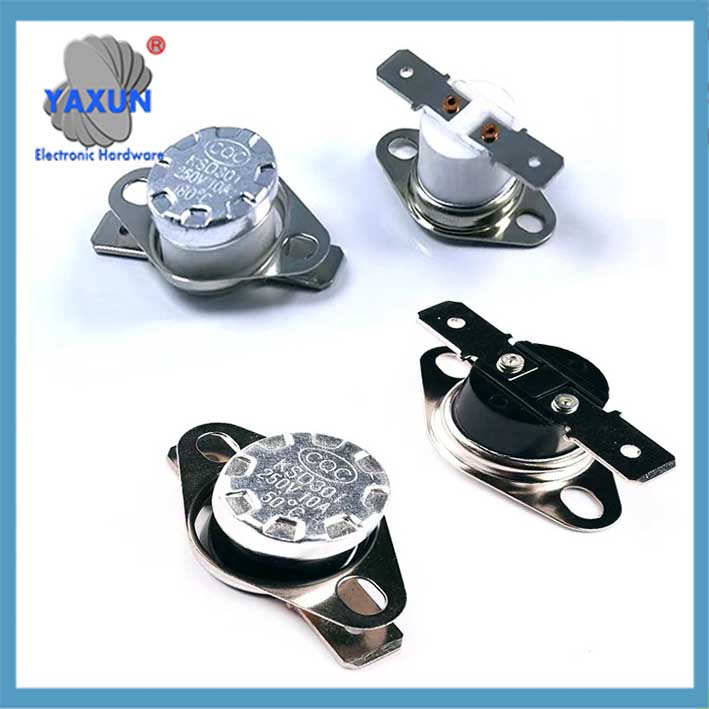

 Bimetalický prvok na snímanie teploty KSD301 |
Parametre teplotného spínača KSD301
Ii. Rozklad pracovného procesu
skopírovať kód morskej panny
graf LR
A[normálny teplotný stav] –>|bimetalový pás voľný a rovný| B[kontakt uzavretý/otvorený]
C[teplota stúpa na akčnú hodnotu] –>|bimetalický pás výška oblúka náhla zmena| D[mechanizmus pohonu okamžitého odrazu]
D –>|normálne uzavretý typ| E[obvod na odpojenie kontaktov]
D –>|normálne otvorený typ| F[kontaktný spojovací obvod]
G[teplota klesne na resetovanú hodnotu] –>|bimetalový pás sa vráti do priameho| B
Kľúčový bod: Zdrojom názvu je náhla zmena výšky oblúka bimetalického pásu “zaklapávací vypínač”, zabezpečenie toho, že kontakt je čistý a nemá žiadny medzistav.
III. Kľúčové body pre použitie a údržbu
Vyvarujte sa mechanickému poškodeniu
Je zakázané stláčať bimetalový pás vonkajšou silou, pretože deformácia spôsobí posun alebo zlyhanie akčnej teploty.
Požiadavky na vedenie tepla
Inštalačný povrch musí byť rovný a čistý, a tepelná pasta by sa mala aplikovať, aby sa zabezpečilo, že sa teplo prenesie na kovový pás včas.
Obmedzenia teploty
Hranica tolerancie bimetalického pásu: krátkodobo ≤300℃, dlhodobo ≤240℃ (prehrievanie je náchylné na únavu kovu).
Priraďovanie záťaže
Je prísne zakázané prekročiť menovitý prúd (ako je 10A model pripojený k 15A záťaži), pretože vysoká teplota oblúka bude spekať bimetalový pás.
Iv. Odkaz na diagnostiku porúch
Kontaktná priľnavosť : Nadmerný zaťažovací prúd spôsobuje oblúkové zváranie, a je potrebné skontrolovať prispôsobenie zaťaženia a vymeniť model.
Oneskorenie akcie : Inštalačný povrch je slabo tepelne vodivý alebo bimetalový pás starne, preto znova naneste silikónové mazivo alebo vymeňte komponent.
Zlyhanie resetovania : Bimetalový pás je deformovaný a prilepený, a termostat treba vymenit ako celok.
▶️ Zhrnutie: Bimetalový pás je “teplotný snímač + aktuátor” integrovaný komponent KSD301. Jeho konštrukcia v tvare disku a pomer zliatin priamo určujú presnosť a spoľahlivosť regulácie teploty.
