Funkcie a aplikácie elektronických poistiek (ePoistky)

Výlevka (tiež nazývaný efuse link) je elektronická súčiastka používaná na ochranu obvodu pred nadprúdom alebo prehriatím. Jeho hlavnou funkciou je automatické prefúknutie v abnormálnych situáciách, aby sa prerušil okruh. Nižšie sú uvedené jeho kľúčové body:
I. Základný princíp a štruktúra

Pracovný princíp

Keď prúd abnormálne stúpa, vodič sa zahrieva v dôsledku odporu (podľa vzorca Q=I2RTQ=I2RT), a keď dosiahne bod topenia roztaveného materiálu, automaticky sa topí, čím sa preruší obvod.

Základná štruktúra

Roztavený materiál: Zliatina olova a antimónu (nízky bod topenia, vysoký odpor) sa používal v prvých dňoch, a striebro, v modernej dobe sa väčšinou používa meď alebo špeciálne zliatiny.

Forma balenia: Vrátane sklenenej trubice (napríklad 5 × 20 mm, 6× 32 mm, 3.6× 10 mm), keramická rúrka, list (pre automobily), Typ záplaty SMD, tam.

Nadprúdová ochrana:
ePoistky prerušia tok prúdu, keď prekročí vopred stanovený prah, zabránenie poškodeniu citlivých elektronických komponentov.

Ochrana proti skratu:
Rýchlo zistia a prerušia skraty, čo sú cesty s nízkym odporom, ktoré spôsobujú nadmerný tok prúdu.

Ochrana proti preťaženiu:
eFuses chránia pred dlhodobými nadprúdovými stavmi, ako napríklad tie, ktoré sú spôsobené nesúladom nákladu.

Detekcia a izolácia porúch:
Môžu byť navrhnuté tak, aby zisťovali a izolovali rôzne poruchové stavy, vrátane nárazových prúdov, prepätia, spätný prúd, a obrátenej polarity.

Samočinné resetovanie:
Mnohé eFuse môžu byť resetované elektronicky, čo im umožní vrátiť sa do normálnej prevádzky po odstránení chybového stavu, eliminuje potrebu fyzickej výmeny.

Nastaviteľná rýchlosť chodu:
Niektoré eFuse ponúkajú nastaviteľné rýchlosti otáčania, umožňujúci kontrolu nad rýchlosťou, ktorou prúd stúpa, čo môže byť užitočné pri predchádzaní škodám spôsobeným nárazovými prúdmi.

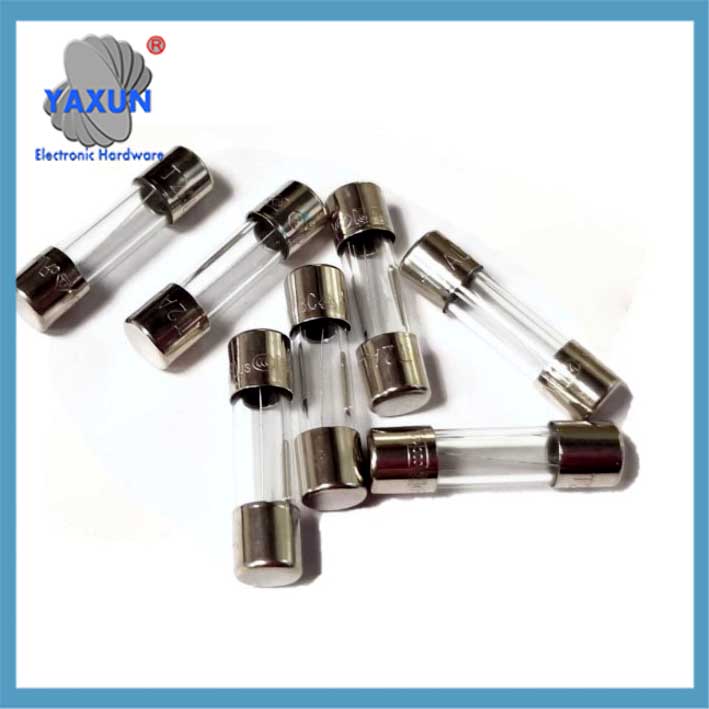

Sklenená poistka 5×20 jednorazové 250/125V rýchle a pomalé prerušenie 32mA-20A

Inline poistka 5×20 mm A 1 X 1-4 Palcová rýchla rýchla sklenená poistka

5×20 mm 3 A 3 amp 125 Volt 0,2×0.78 Inch F3AL125V rýchlo fúkané sklenené poistky

III. ‌Klasifikácia a aplikačné scenáre‌

Napíšte	Vlastnosti	Typické aplikácie
Typ rýchleho fúkania	Extrémne rýchla odozva (<0.001 sekúnd), používané v citlivých obvodoch	Polovodičové zariadenia, presné elektronické výrobky
Typ s pomalým fúkaním	Umožňuje krátkodobé preťaženie (0.01– 0,1 sekundy do fúkania), odpor nárazového prúdu	Štartovací obvod motora, napájací adaptér
Teplotná poistka	Indukčné prehrievanie, na jedno použitie	Vykurovacie zariadenia, ako sú sušiče vlasov a variče ryže
Vysokonapäťová poistka	Obsahuje montážne komponenty (ako sú upínacie pružiny) na zjednodušenie pripojenia potrubia	Vysokonapäťový energetický systém

Aplikácie elektronických poistiek:
Automobilová elektronika:
eFuses sa používajú v rôznych automobilových systémoch, vrátane riadiacich jednotiek motora, informačno-zábavné systémy, a bezpečnostné systémy.

Priemyselná automatizácia:
Používajú sa v programovateľných logických automatoch (PLC), systémy riadenia motora, a ďalšie priemyselné automatizačné zariadenia.

Spotrebná elektronika:
eFuses sa nachádzajú v smartfónoch, notebooky, tablety, a iné prenosné zariadenia.

Dátové centrá:
Používajú sa v jednotkách na rozvod energie a serverových stojanoch na ochranu kritickej infraštruktúry.

Hot-swap systémy:
eFuses poskytujú ochranu v systémoch, kde je možné pridávať alebo odoberať komponenty počas behu systému.

Systémy správy batérií:
Používajú sa v obvodoch nabíjania a vybíjania batérií, aby sa zabránilo nadprúdu a prepätiu.

Distribúcia energie:
ePoistky sa používajú v rozvodných jednotkách a napájacích zdrojoch na ochranu pred nadprúdmi a skratmi.

Všeobecná ochrana obvodu:
eFuses je možné použiť v akomkoľvek elektronickom obvode, kde je potrebná nadprúdová ochrana.

6×30, 6.3×32 sklenená poistková trubica rýchle a pomalé rozbitie 250V/125V 250mA-20A

5×20 keramická ePoistka 00mA 1A 2A 3A 4A 5A 6,3A 8A 10A 12A 15A 16A 20A 25A 30A

Rýchla rýchla keramická poistka 630 mA (0.63A) 250Vložka, 5x 20 mm (3/16 palec x 3/4 palec)

III. Kľúčové špecifikácie použitia
‌Zakázaná výmena materiálov‌
Medený alebo železný drôt nemožno použiť ako náhradu (nízky odpor, vysoký bod topenia), čo môže spôsobiť nehodu v dôsledku včasného odfúknutia.
Faktory výberu
Menovitý prúd: Musí byť o niečo vyšší ako maximálny pracovný prúd obvodu (ako napríklad 6A poistka pre 5A obvod).
Vypínacia schopnosť: Musí byť väčší ako maximálny skratový prúd obvodu (ako je skrat 100A, Vypínacia kapacita ≥100A).
Teplota okolia: Pre prostredie s vysokou teplotou je potrebné zníženie výkonu.

Rýchlo-pomaly, rýchly prestávka 6125 čipová poistka 20A, 30A, 40A, na ochranu obvodu novej energetickej batérie

Mikrorezistorový typ Pico miniatúrna kazetová poistka 250 V s axiálnym vývodom zelená rýchlo pôsobiaca rýchly úder

6×30 6.35×32 vysokonapäťová keramická poistková trubica 200mA-50A 500V/600V/750/1000V

Iv. Technologický pokrok
Automatická detekcia: Ako napríklad komponenty na prenos materiálu + zariadenie na detekciu strojového videnia, zlepšiť efektívnosť výroby a triedenia poistiek.
‌Štrukturálna optimalizácia‌: Vysokonapäťové poistky využívajú dizajn upínacej pružiny na zjednodušenie procesu inštalácie.

Poznámka: Po vypálení poistky, je potrebné ho nahradiť novým produktom rovnakej špecifikácie. Pre modely so sklenenými trubicami, stav poistky je možné vizuálne sledovať a určiť, či je neplatná.
