Funkcia a použitie snímača teploty výparníka klimatizácie

Problém snímača teploty výparníka klimatizácie, tentoraz so zameraním na malé komponenty klimatizačného systému, môže skutočne naraziť na abnormálne chladenie.

Snímač teploty výparníka klimatizácie zahŕňa princípy, chybové prejavy, prípady údržby, tam. Je potrebné zamerať sa na integráciu týchto informácií: základnou funkciou snímača teploty výparníka je zabrániť protimrazovej ochrane (vypnite kompresor, keď je blízko 0 °C) a udržiavať stabilitu chladenia. Miesto inštalácie je zvyčajne na povrchu rebier výparníka alebo blízkych potrubí. Poruchy môžu spôsobiť poruchu klimatizácie “chladenie výfuku” – horúce a studené, alebo dokonca ľad na výparníku blokujúci výstup vzduchu.

Venujte zvláštnu pozornosť niekoľkým technickým detailom: väčšina snímačov sú NTC termistory (vysoký odpor je asi 10kΩ pri nízkych teplotách), a po zlyhaní môže dôjsť k posunu odporu (ako sa zvyšuje odpor, spôsobí predčasné zastavenie kompresora). Náklady na opravu sa značne líšia. Náhradná montáž obchodu 4S môže stáť tisíce juanov, zatiaľ čo samostatne zakúpený senzor stojí len niekoľko desiatok juanov.

Používatelia sa môžu viac zaujímať o posúdenie chýb a riešenia. Je potrebné zdôrazniť typické poruchové charakteristiky: napríklad, objem vzduchu potom prudko klesne 10 minút chladenia (znak námrazy na výparníku), alebo sa objaví ostrý studený vietor, keď je teplota nastavená na 26 °C (porucha regulácie teploty). Riešenie by malo rozlišovať medzi profesionálnymi opravami a DIY spracovaním, s osobitným dôrazom na bezpečnú prevádzku – niektoré modely vyžadujú demontáž palubnej dosky, a neodborníci môžu ľahko poškodiť vzduchové potrubie.

Nasleduje systémová analýza snímača teploty výparníka klimatizácie, integrácia základných funkcií, charakteristiky porúch a riešenia údržby:
I. Základné funkcie a technické princípy

Kontrola proti zamrznutiu
Monitorovanie povrchovej teploty výparníka v reálnom čase (pracovný rozsah ‌-30℃~120℃‌), keď je teplota blízka ‌0℃‌, okruh kompresora sa okamžite odpojí, aby sa zabránilo zamrznutiu výparníka a zablokovaniu vzduchového potrubia; kompresor sa automaticky reštartuje, keď teplota stúpne na ‌3-4℃‌, aby sa zabezpečila kontinuita chladenia.

‌Optimalizácia energetickej účinnosti‌
Dynamickým nastavením cyklu štart-stop kompresora, spotreba energie pri voľnobehu sa zníži, a účinnosť chladenia môže byť zvýšená o ‌25-30%‌ počas normálnej prevádzky.
Senzorová technológia
Mainstream prijíma ‌NTC termistor‌ (odpor je asi ‌10kΩ‌ pri 20℃). Čím nižšia je teplota, tým vyšší odpor. Signál sa prenáša do riadiacej jednotky klimatizácie (ACU) na dosiahnutie uzavretej regulácie.

Senzor teploty výparníka klimatizácie

Snímač termistorového spínača teploty výparníka autoklimatizácie 97143-C5000

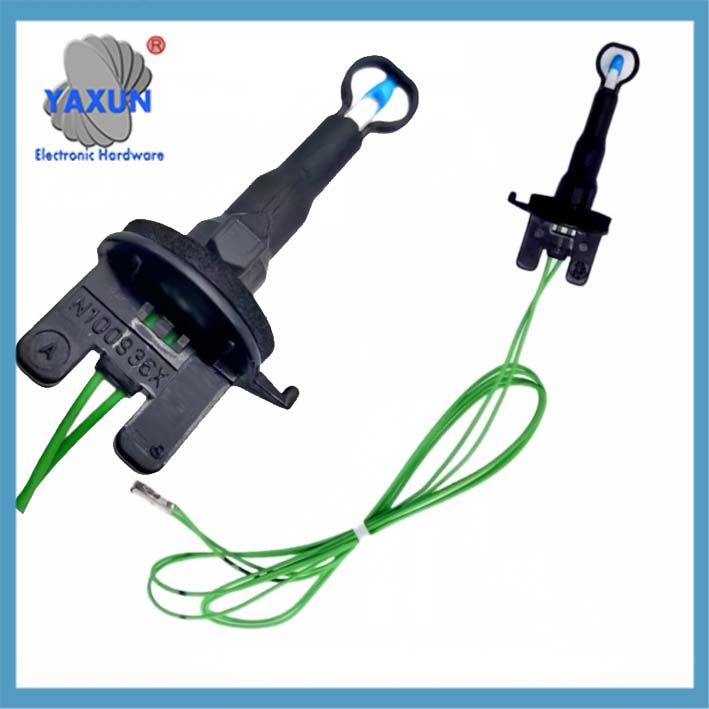

6445XL snímač teploty výparníka klimatizácie vhodný pre Peugeot 508, Renault N100468

Ii. Príznaky poruchy a následky zlyhania
Prípad: Kvôli poruche snímača, Výparník modelu Hongguang S bol zamrznutý a kvapkal počas jazdy vysokou rýchlosťou. Náklady na výmenu snímača boli len 20 juan (originálne diely), vyhnúť sa nákladom na výmenu zostavy.

III. Miesto inštalácie a miesta údržby
Skrytá poloha
Nachádza sa na povrchu rebra výparníka vo vnútri stredovej konzoly (pozri schematický diagram). Pre prístup je potrebné odstrániť odkladaciu schránku a kryt. Niektoré modely potrebujú odstrániť elastickú pracku.
Schéma inštalácie
Metóda detekcie
Skúška odolnosti: Štandardný odpor pri 25℃ ‌5-15kΩ‌ (nameraná odchýlka>20% vyžaduje výmenu).
Diagnostika napätia: Ak chcete zmerať napätie na svorke ACU, odpojte zástrčku (zvyčajne 5V), a skontrolujte skrat obvodu, ak je abnormálny.

Iv. Plán údržby a technologický vývoj
Nízkonákladová výmena
Náhrada DIY: Online nákup modelu adaptéra (ako napríklad Peugeot 307 vyžaduje CTS-08model), celý proces trvá asi 30 minúta.
4Údržba predajne S: vrátane nákladov práce vo výške cca $200.
Technológia novej generácie
Bimetalický senzor: Priama mechanická regulácia teploty pomocou rozdielu koeficientov rozťažnosti kovu, silné antielektromagnetické rušenie.
Redundantný dizajn: Špičkové modely pridávajú pomocné senzory, a automaticky sa prepne na záložné signály, keď hlavný snímač zlyhá.

Vložka. Odporúčania na preventívnu údržbu
Pravidelné čistenie: Vždy vyčistite rebrá výparníka 2 rokov, aby sa zabránilo tomu, že nečistoty obalia snímač a spôsobia oneskorenie merania teploty.
Výmena filtra: Zablokovanie filtra klimatizácie zvýši riziko zamrznutia výparníka, a odporúča sa ho vymeniť každý 10,000 kilometrov.

Trend v odvetví: V 2025, nový fotoelektrický snímač vstúpi do testovacej fázy, a rýchlosť odozvy sa zvýši na 0.1 sekúnd (5 krát rýchlejšie ako NTC).
