Mikrospínač ochrany proti prehriatiu motora & Ochrana proti preťaženiu

Porovnanie rozdielov medzi spínačom ochrany proti prehriatiu mikromotora & ochrana proti preťaženiu. Pokiaľ ide o tepelné ochrany mikromotorov, cenové rozpätie je medzi $0.1 juanov a $0.4 juan. Modely zahŕňajú 5ap, TB02-BB8D, 17ráno, 9700 KSD, ST01, S06, atď., ktoré sa používajú hlavne pre motory stieračov strešných okien sedadiel a majú tesniace a vodotesné vlastnosti. Parametre modelu 17AM: normálne zatvorené, prevádzková teplota 120 stupňa, maximálny prúd 10A~35A. Funkcia automatického resetovania, vhodné pre armádu, lekárske a iné oblasti. Tu treba zdôrazniť teplotný rozsah a aktuálne parametre, ako aj charakteristiky automatického resetovania.

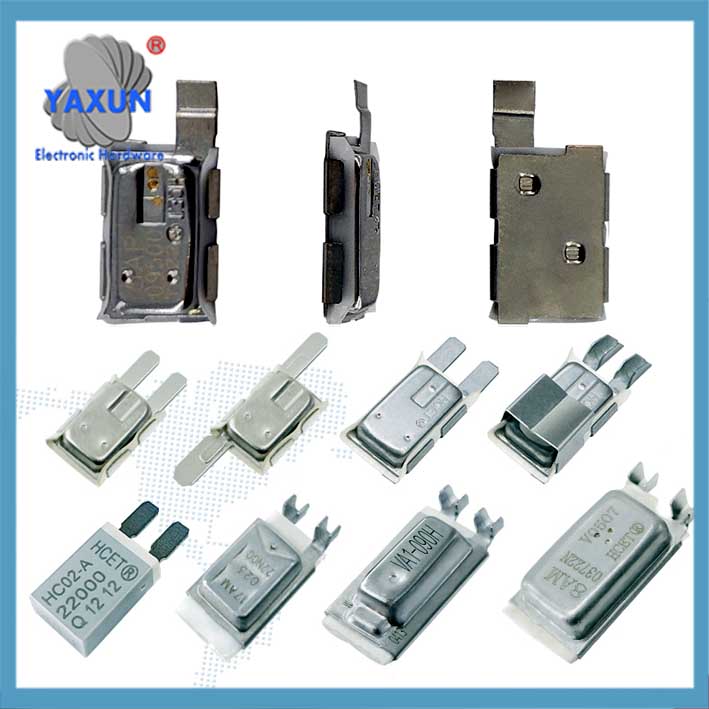

Motor TB05, BB8DTB02, ST-22 35℃- 160℃ mini tepelná ochrana

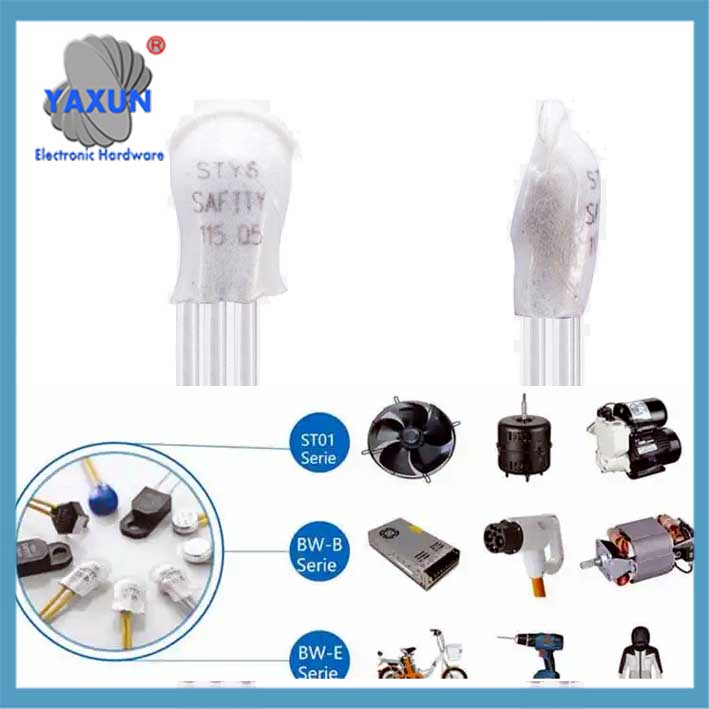

Mikro tepelná ochrana spínač kontroly teploty S01, S06, ST-22

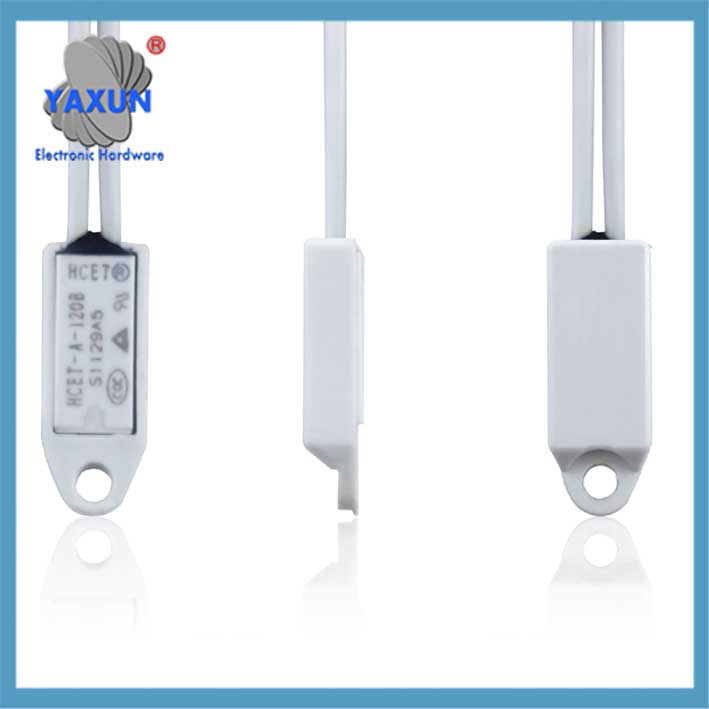

2MP, 6AP, 17AM+PTC, 5AP, 8AM, Spínač ochrany proti prehriatiu motora KSD9700

Čo sa týka ochrany motora proti preťaženiu, chrániče motora motora (M-B) používať mikroprocesorovú technológiu. Má viacero ochrán, ako napríklad nadprúd, výpadok fázy, a stánok, a čas cesty je nastaviteľný (0.2-30 sekúnd), a podporuje manuálny alebo elektrický reset. Spôsob nastavenia parametrov je doplnený, ako je nastavenie nadprúdovej ochrany na 1.5-2 násobok menovitého prúdu a preťaženia do 1.1-1.3 krát. Tieto nastavenia sú veľmi dôležité pre praktické aplikácie.

Ochrana proti preťaženiu motora sa aktivuje po dokončení spustenia. Keď prúd prekročí nastavenú hodnotu, bude okamžite konať. Ochrana proti rýchlemu prerušeniu je určená pre skratové poruchy, a je rozdelená do dvoch štátov: spustenie a prevádzka. Inverzná časová ochrana proti prehriatiu je založená na modeli akumulácie tepla, kombinujúci tepelné účinky kladných a záporných sekvenčných prúdov. Tieto ochranné mechanizmy musia byť vysvetlené v bodoch, aby sa zabezpečilo, že používatelia pochopia, ako zvládnuť rôzne poruchy.

Z hľadiska inštalácie a kompatibility, upozorňujeme, že chránič môže byť inštalovaný na predný koniec meniča, ale pozornosť by sa mala venovať prispôsobeniu menovitého prúdu a požiadavkám na uzemnenie (priemer drôtu ≥3,5 mm², odpor <10Oh). Rozdiel medzi tepelnými relé a teplotnými relé je v tom, že prvé je založené na tepelnom účinku prúdu, a ten je inštalovaný vo vnútri motora na meranie teploty. Tu je potrebné rozlišovať, aby nedošlo k zámene.

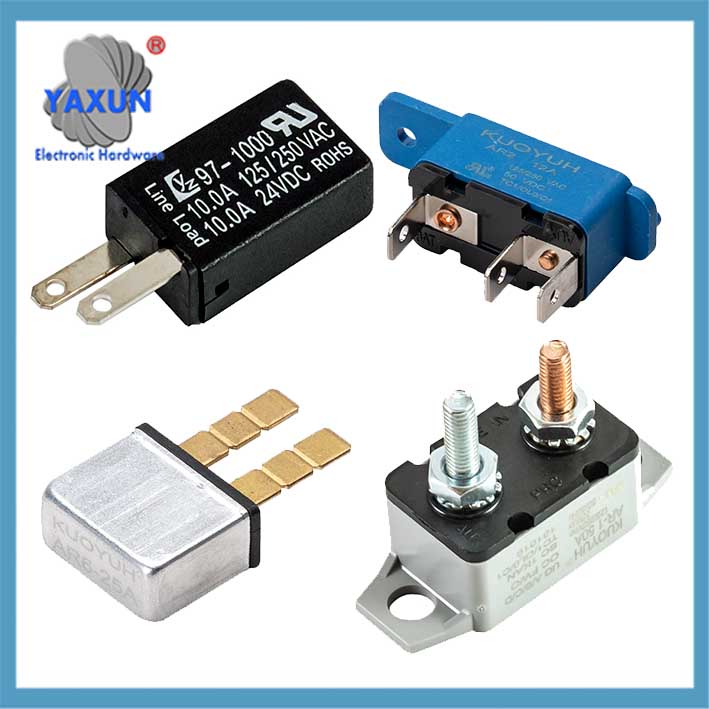

Automobilové motorové ističe AR, AR2, 24, 97, 18, 17 séria

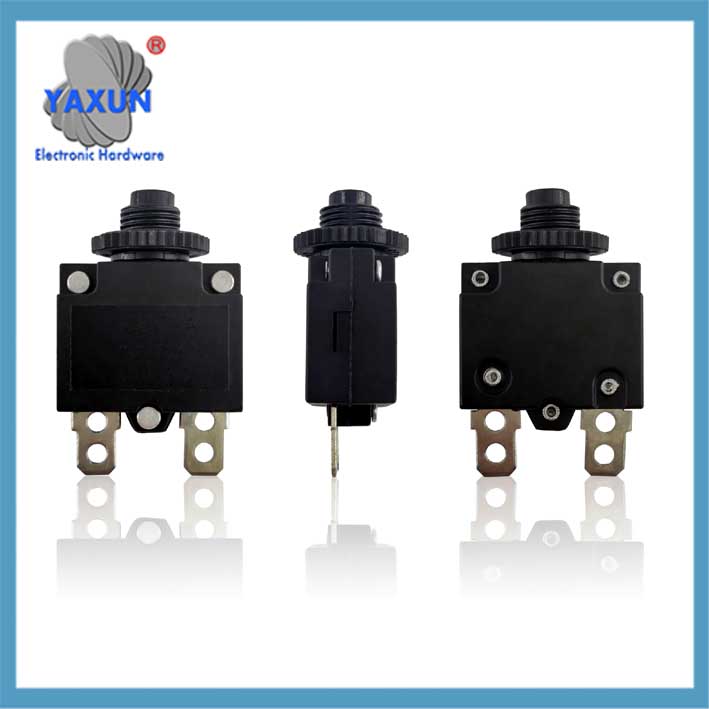

98 Návod na sériu, Ochrana proti preťaženiu motora s automatickým resetom

KUOYUH 88 Sériová ochrana proti preťaženiu motora

I. Ochranný spínač proti prehriatiu (teplotný chránič)
Princíp činnosti a vlastnosti
Použitie bimetalických prvkov na snímanie teploty, keď teplota dosiahne nastavenú prahovú hodnotu, kontakty sa automaticky otvoria/zatvoria a prerušia obvod; keď teplota klesne, automaticky sa resetuje a obnoví prácu.
Typické modely: napríklad o 17:00, 17AM+PTCT, Séria TB02-BB8D, prevádzková teplota 40 ℃ ~ 160 ℃, maximálny prúd 10A~60A, menovité napätie 250V, normálne uzavretý dizajn, s funkciou vodotesného tesnenia.
Objem a inštalácia: Miniaturizovaný dizajn (ako je plochá inštalácia), vhodné pre priestorovo obmedzené scény, priamo zabudované vo vinutí motora alebo povrchu vykurovacieho komponentu.

Hlavné aplikačné scenáre
Automobilové mikromotory: motorové motory, stierač, motory na nastavenie sedadla, tam.
Domáce spotrebiče: zariadenia s nízkou spotrebou, ako sú chladiace ventilátory, motory vodných čerpadiel, a elektrické náradie, ktoré musí zabrániť prehriatiu.
V zapaľovacom systéme, môže vypnúť motor, aby sa zabránilo poškodeniu v dôsledku prehriatia.

Ii. Ochrana proti preťaženiu (Chránič motora KUOYUH)
Multifunkčný ochranný mechanizmus
Ochrana proti preťaženiu: Monitorujte prúd a vypnite, keď prekročí menovitú hodnotu (zvyčajne nastavený na 1.1-1.3 krát).
Ochrana proti skratu: Okamžite prerušte obvod, keď prúd abnormálne stúpne (akčný čas <0.1 druhý).
Ochrana proti bodnutiu: Ak je prúd po spustení aj naďalej ≥200 % menovitej hodnoty, bude konať okamžite.
Ochrana proti strate fázy/nesymetrii: Keď dôjde k strate fázy alebo trojfázovej nerovnováhe, bude reagovať v rámci 3 sekúnd.
Monitoruje prúd pretekajúci obvodom motora a otvára obvod, keď prúd prekročí vopred stanovený limit.
Mechanizmus:
Môže byť tepelný (pomocou bimetalového pásika) alebo elektronické, a vypína sa po určitom časovom oneskorení, aby sa umožnilo spúšťanie rázov.
Prípady použitia:
Chráni motory pred poškodením v dôsledku trvalých nadprúdových situácií, ako sú tie, ktoré sú spôsobené zaseknutým obežným kolesom alebo vysokým krútiacim momentom.
Príklad:
Ochrana proti preťaženiu kompresora chladničky vypne kompresor, ak sa prehreje alebo ak sa nepodarí spustiť.

Funkcie aktualizácie technológie
Integrovaný mikroprocesor, podporuje vysoko presné monitorovanie prúdu v reálnom čase, napätie, teplota, a zobrazuje príčinu poruchy prostredníctvom LED.
Má obe komunikačné funkcie (ako je rozhranie RS485) a podporuje vzdialený reset a nahrávanie údajov.
Kompatibilné s 35 mm koľajnicou, môže priamo nahradiť tradičné tepelné relé.

III. Body výberu a inštalácie
Princíp nastavenia parametrov
Prúdový ochranný prúd: nastaviť na 1.5-2 násobok menovitého prúdu motora.
Teplotná ochrana: Menovitý prúd je 0.8 krát menovitá hodnota motora.
Ochrana pred státím: Hranica je nastavená na 200% menovitého prúdu, a akcia je s nulovým oneskorením.

Úvahy o kompatibilite
Pri inštalácii prednej časti meniča, výstupný výkon meniča musí byť prispôsobený, a menovitý prúd je nastavený na maximum, aby sa zabránilo falošnému spusteniu.
Požiadavky na uzemnenie: Chránič a motor musia byť spoľahlivo uzemnené (priemer drôtu ≥ 3,5 mm² medený drôt, uzemňovací odpor <10Oh).

Iv. Porovnanie typických produktov

Tip: Pre mikromotory, integrované teplotné spínače (napríklad o 17:00) sú preferované pre kompaktnú ochranu; v priemyselných scenároch, inteligentných ochrancov (ako napríklad ARD2) sú potrebné na riešenie zložitých porúch.
