Ako správne nainštalovať tepelnú ochranu motora?

Aby sa zabezpečilo, že tepelná ochrana motora je správne nainštalovaná a funguje spoľahlivo, Nasledujú kľúčové kroky inštalácie a bezpečnostné opatrenia na základe typu motora a scenára aplikácie:

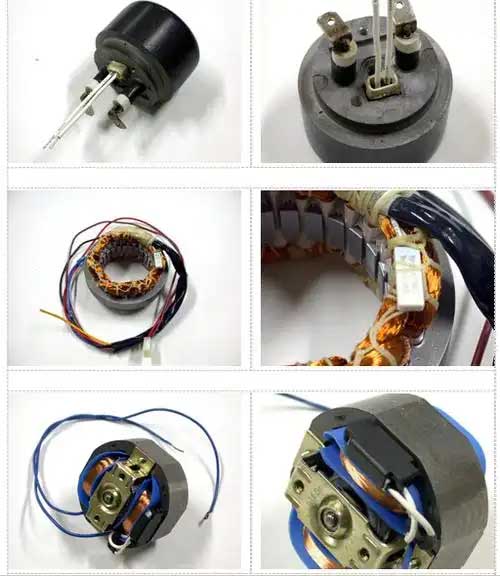

Ako nainštalovať tepelnú ochranu na cievku motora

🔧 ‌Ja. Kroky základnej inštalácie
Nájdite chránič:
Určite najlepšie umiestnenie tepelnej ochrany na základe konštrukcie motora a prevádzkového prostredia. Mal by byť umiestnený tak, aby presne monitoroval tvorbu tepla.

Elektroinštalácia:
Starostlivo dodržiavajte schémy zapojenia výrobcu, aby ste zaistili správne a bezpečné pripojenia. Nesprávne zapojenie môže viesť k poruchám alebo chybným údajom.
Nastavenia ochrany:
Upravte teplotný limit na chrániči podľa konštrukcie motora a prevádzkového prostredia. To zaisťuje, že ochrana vypne motor skôr, ako sa prehreje.

Bezpečná inštalácia:
Uistite sa, že je chránič bezpečne namontovaný a že žiadne vodiče nie sú odkryté alebo poškodené.

Testovanie:
Po inštalácii, otestujte tepelnú ochranu, aby ste si overili, či sa spúšťa pri správnom nastavení teploty.
Dôležité úvahy:
Bezpečnosť: Pred prácou na akomkoľvek elektrickom zariadení vždy odpojte napájanie.
Ochrana proti preťaženiu: Uistite sa, že tepelná ochrana je správne nastavená, aby sa zabránilo preťaženiu, ktoré môžu poškodiť motor.
Pozrite si dokumentáciu: Konkrétne pokyny a schémy zapojenia nájdete v dokumentácii výrobcu.
Podľa týchto krokov, môžete zaistiť, že tepelná ochrana motora je nainštalovaná správne a účinne chráni motor pred prehriatím.

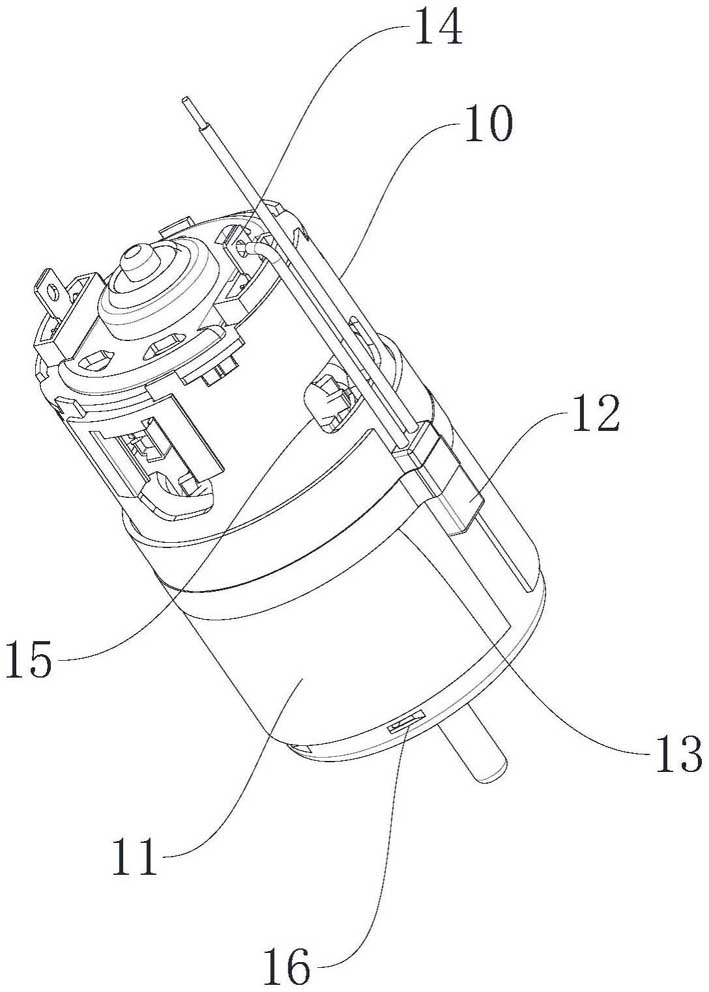

Spôsob inštalácie zabudovanej tepelnej ochrany motora

Prevádzka vypnutia
Pred inštaláciou, hlavné napájanie musí byť prerušené a napájanie musí byť skontrolované, aby sa predišlo úrazom elektrickým prúdom.

Určite polohu inštalácie
Konvenčný motor: Zapojte sériovo medzi výstup stykača a vstup motora (hlavný okruh);
Štartovací motor hviezda-trojuholník: Prednostne inštalujte v hornej časti hlavného okruhu, aby ste zabezpečili úplné monitorovanie prúdu.
‌
Špecifikácia zapojenia
‌Elektrické vedenie‌→Pripojte sa k vstupu chrániča (označené “IN” alebo “L”);
‌Vedenie motora‌→Pripojte k výstupu (označené “OUT” alebo “T1/T2”);
Spracovanie oloveného drôtu: Bod ohybu je ≥6 mm od koreňa, aby sa zabránilo poškodeniu drôtu.
‌
Pevná metóda
Pri upevňovaní pomocou skrutiek/nitov sú potrebné podložky proti uvoľneniu, aby sa predišlo zlému kontaktu mechanického tečenia.
Funkčný test
Po obnovení napájania, použite multimeter na zistenie konektivity vstupných a výstupných svoriek, aby ste simulovali prehriatie a spustili reakciu na vypnutie.

⚠️ ‌II. Sprievodca pre vyhýbanie sa kľúčovým nástrahám

🔌 ‌III. Opatrenia pre špeciálne scenáre
Automobilový motor
Vypnite čisto mechanické chrániče, a dať prednosť inteligentným modulom s integrovanou zbernicou LIN (ako napríklad TI DRV5013) aby ste zabránili rušeniu funkcie proti privretiu.
Motor s premenlivou frekvenciou
Ochranca musí byť >50cm od meniča, a tienený vodič je uzemnený na potlačenie elektromagnetického rušenia.
Mikromotor (ako napríklad dron)‌
Zabudované PTC chrániče (ako napríklad Murata POSISTOR®) musia byť pripevnené priamo k vinutiu, a tepelné mazivo by sa malo použiť na zlepšenie účinnosti vedenia tepla.

Dodatok: Nastavenie aktuálnej špecifikácie

Stabilný chod motora: Nastavovací prúd = menovitý prúd motora × (0.95~1,05)
Časté spúšťanie a zastavovanie motora: Nastavovací prúd = menovitý prúd × 1.2 (potreba spolupracovať s časovým relé)

✅ ‌Štandard akceptácie‌
Po manuálnom spustení chrániča, stykač by sa mal vypnúť 0.5 sekúnd;
Po nepretržitej prevádzke pre 72 hodiny, zvýšenie koncovej teploty je ≤ 40 K;
Po vibračnej skúške (ISO 16750), ochranná funkcia je normálna.

Príklad schémy inštalácie:
Kopírovať kód s otvoreným textom
[Sila] → [Istič] → [Stýkač] → [Tepelná ochrana] → [Motor]
↑
[Riadiaci obvod] ← [Pomocný kontakt chrániča]
Poznámka: Šípka ukazuje na aktuálny smer

Dodržiavanie tohto procesu sa dá vyhnúť 90% zlyhania inštalácie. Každý mesiac po prvej inštalácii sa odporúča kontrolovať oxidáciu kontaktov.
