Что такое датчик температуры воды автомобильного двигателя?

Датчик температуры воды автомобильного двигателя измеряет температуру воды или жидкую охлаждающую жидкость. Эти датчики используются в различных приложениях, в том числе автомобильные двигатели, системы водяного охлаждения, и промышленные процессы, мониторировать и регулировать температуру. Используется в различных промышленных процессах для измерения температуры воды или других жидкостей, Часто в сочетании с регистраторами данных или системами управления.

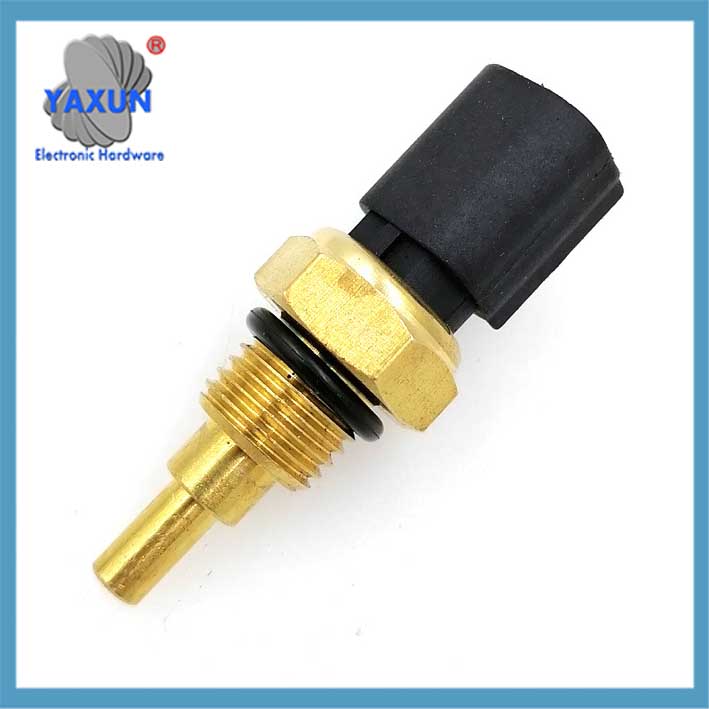

Датчик температуры воды 1338418 55187822 71741090 1338.C7 Переключатель температуры воды

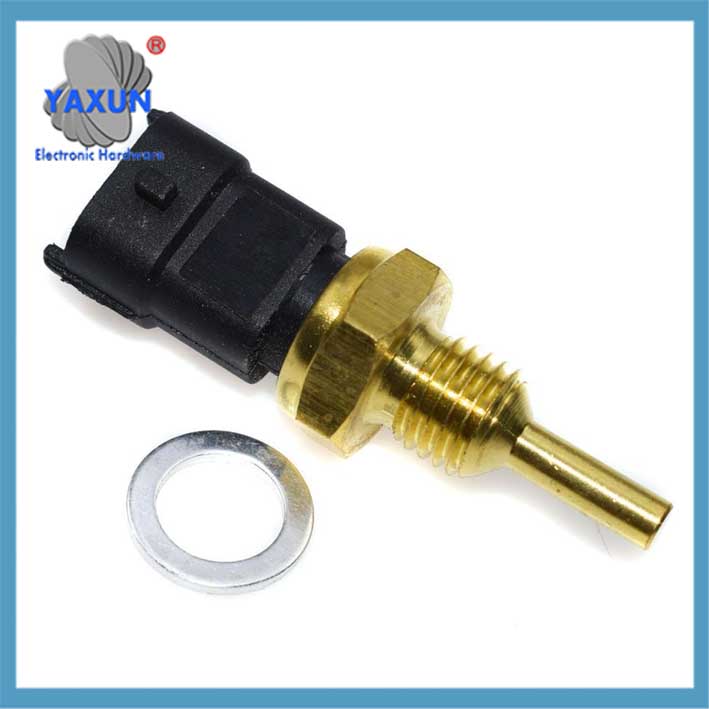

6K2A-12A648-AA Датчик воды.

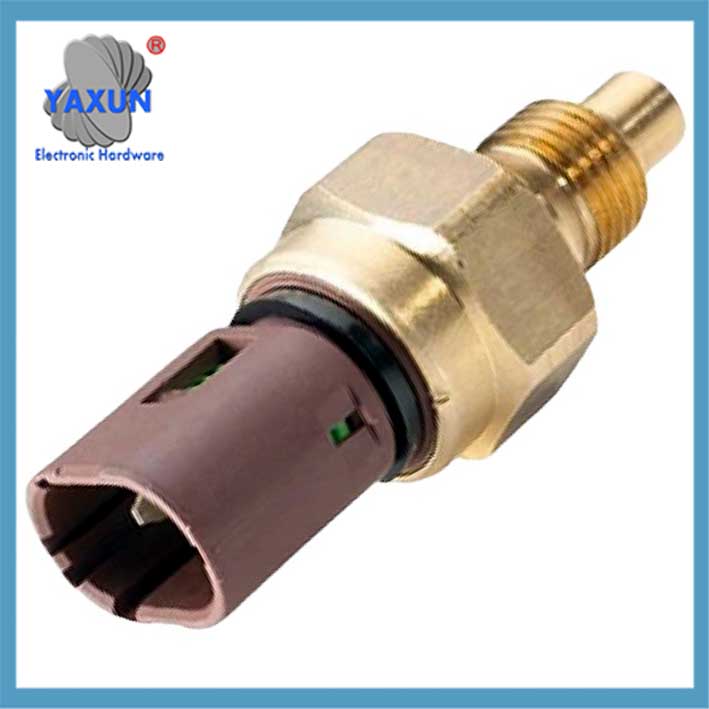

Запасной датчик температуры воды, 1/4″ ДНЯО – Поставки автомобильных гонок

Основная функция датчика температуры воды - контролировать температуру охлаждающей жидкости двигателя. Его сердечный компонент - это термистор с отрицательным температурным коэффициентом (НТЦ). Значение сопротивления этого материала уменьшается в геометрической прогрессии при повышении температуры, например, около 2,5 кОм при 20 ℃ и около 0,3 кОм при 80 ℃. Эта функция позволяет преобразовать изменения температуры в электрические сигналы.

Что касается места установки, большинство датчиков (65%) устанавливаются на водяной куртке блока цилиндра двигателя/головки цилиндра. Некоторые также рядом с термостатом головки цилиндра (22%) или розетка радиатора (13%). Эта конструкция должна напрямую связаться с охлаждающей жидкой, чтобы обеспечить точное измерение температуры.

Роль датчика имеет решающее значение: при низких температурах, ECU увеличит объем впрыска на 30% Чтобы помочь холодному старту; При высоких температурах, сумма базы впрыска будет исправлена. Это также повлияет на систему зажигания, такие как увеличение угла зажигания на 8-12 ° при -20 ℃ и задержка его на 4-6 ° при 100 ℃, чтобы предотвратить взрыв. Кроме того, Управление скоростью холостого хода также зависит от этого, и скорость будет повышена до 1200-1500 об / мин при низких температурах.

С точки зрения проявления ошибки, Общие проблемы включают трудности в холодном старте, нестабильная скорость холостого хода, Аномальная операция вентилятора, и т. д.. Есть несколько способов диагностики: Используйте мультиметр для измерения напряжения питания (Нормальный 5 В или 12 В), Прочитайте поток данных (Нормальный сигнал температуры воды составляет около 95 ℃), или измерьте значение сопротивления после нагрева (должно быть 1,4-1,9 кОм при 30 ℃).

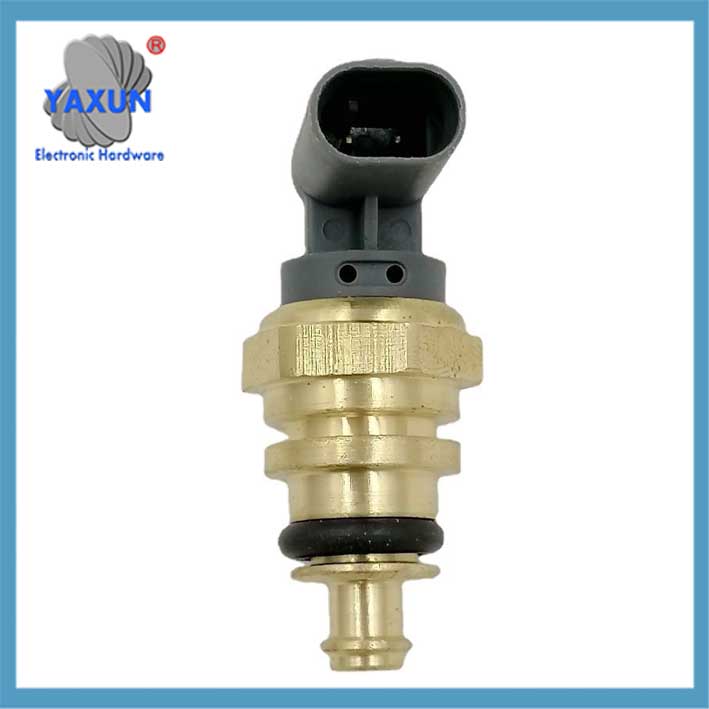

7700810879 Функция и применение датчика температуры автомобильной воды

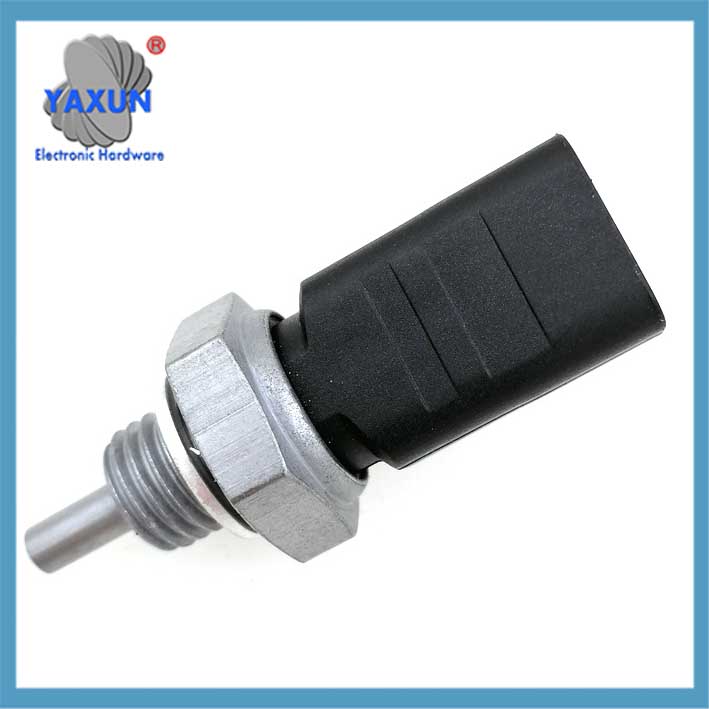

Индивидуальный NTC Датчик температуры воды.

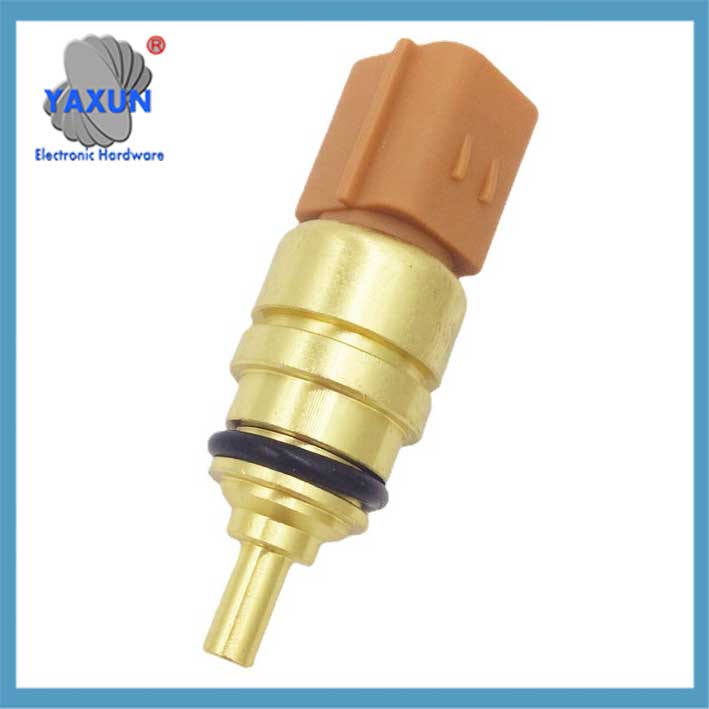

Отправитель температуры воды ~ Датчик температуры охлаждающей жидкости & Жгут косичка для GM TX3 TS10075 15326386

Датчик температуры воды автомобильного двигателя является элементом мониторинга ядра системы управления двигателем. Его функция, структура, Принцип работы и проявление разлома следующие:

🔧 ‌1. Структура и принцип работы
‌Core element‌: Принятие негативного температурного коэффициента термистора (НТЦ), Значение сопротивления уменьшается в геометрической прогрессии при повышении температуры (например, около 2,5 кОм при 20 ℃, и падает до 0,3 кОм при 80 ℃).
‌Signal Conversion‌: Преобразовать изменение температуры охлаждающей жидкости в электрический сигнал (Обычно линейное изменение 1,3 В.3,8 В) и передайте его в блок управления двигателем (Экю).

‌Installation Местоположение:
Цилиндр двигателя/цилиндр для головки водяной воды (Учет 65%);
Труба шунтирования охлаждающей жидкости или рядом с термостатом.

Типы датчиков температуры воды:
Датчики температуры охлаждающей жидкости двигателя (ЭСТ):
Найдено в транспортных средствах, Эти датчики контролируют температуру охлаждающей жидкости двигателя, Предоставление обратной связи в блок управления двигателем (Экю) Для оптимального впрыска топлива и времени зажигания.
Датчики системы водяного охлаждения:
Используется в пользовательских петлях для водяного охлаждения ПК или промышленных системах охлаждения для мониторинга температуры охлаждающей жидкости и обеспечения надлежащей рассеивания тепла.

Примеры приложений:
Автомобиль: Мониторинг температуры охлаждающей жидкости двигателя для оптимизации производительности двигателя и предотвращения перегрева.
Водяной охлаждение: Поддержание оптимальных температур в петлях водяного охлаждения ПК для стабильной производительности системы.
Промышленные процессы: Мониторинг температуры в производственных процессах, системы отопления, вентиляции и кондиционирования, и другие приложения, связанные с жидкостями.
Аквакультура: Мониторинг температуры воды для оптимального роста рыб или растений.
Океанография: Измерение температуры воды на различных глубинах для исследований и мониторинга..

⚙️ ‌2. Основные функции‌
Датчик температуры воды передает данные о температуре в ЭБУ в режиме реального времени для динамического регулирования работы двигателя.:

‌Контроль топлива‌: ‌Низкая температура‌ (<86℃): Увеличьте количество впрыска (до +30% компенсация) для улучшения характеристик холодного запуска;
‌Высокая температура‌: Уменьшите количество впрыска и оптимизируйте соотношение воздух-топливо..
‌Регулировка зажигания‌: Увеличение угла опережения зажигания при низких температурах. (8–12° при -20℃), и задержка при высоких температурах (4–6° при 100℃) чтобы предотвратить взрыв.
‌Контроль холостого хода и рассеивания тепла‌: Увеличьте скорость холостого хода до 1200–1500 об / мин при низких температурах;
Запустите начало и остановку охлаждающего вентилятора (высокоскоростная работа при высоких температурах).
‌Instrument Display‌: Управляйте указатель датчика температуры воды, 90℃ Идеальная рабочая температура.

Ключевые функции:
Измеренный диапазон: Диапазон температур, который датчик может точно измерить.
Точность: Насколько близко показания датчика соответствуют фактической температуре.
Время ответа: Скорость, с которой датчик реагирует на изменения температуры.
Долговечность: Способность датчика противостоять условиям окружающей среды (НАПРИМЕР., вода, температурные крайности).
Монтажный стиль: Как датчик прикреплен к системе (НАПРИМЕР., погружение, Тип потока).

⚠ ‌iii. Производство разлома и диагностика
(1) Типичные симптомы неисправности:
Трудности начала холодного автомобиля, флуктуации холостого хода или ненормальное увеличение;
Аномальная индикация датчика температуры воды (Нет движения, ложный высокий или вне диапазона);
Охлаждающий вентилятор продолжает работать или вообще не начинается;
Увеличение расхода топлива и слабое ускорение.

(2) Метод обнаружения:

IV. Механизм воздействия на неисправность ‌ ‌signal искажение ‌: ЭБУ неправильно оценивает температуру (например, получение фиксированного сигнала -40 ℃ или 130 ℃), в результате неверной стратегии инъекции/зажигания;
‌Line Fault‌: Открыть цепь/короткими блоками передачи сигнала, вызывая дисбаланс смеси;
‌Component Aging‌: Термисторный характерный дрейф или коррозия охлаждающей жидкости вызывает снижение точности.

💎 Резюме
Датчик температуры воды похож на “термометр” двигателя. Его точность напрямую связана с экономией топлива, Контроль эмиссии и механическая жизнь. Регулярно проверять характеристики сопротивления и стабильность сигнала (особенно сравнение между горячими и холодными состояниями) может эффективно предотвратить системные сбои, вызванные сбоем датчика.
