Comutator de protecție pentru supraîncălzire micro -motor & Protector de suprasarcină

Comparația diferențelor dintre comutatorul de protecție împotriva supraîncălzirii micromotorului & protector de suprasarcină. Când vine vorba de protectoare termice pentru micromotoare, intervalul de preț este între $0.1 yuani și $0.4 yuan. Modelele includ 5ap, TB02-BB8D, 17a.m, KSD9700, ST01, S06, etc., care sunt utilizate în principal pentru motoarele ștergătoarelor de trapă pentru scaune și au caracteristici de etanșare și impermeabilitate. Parametrii modelului 17AM: în mod normal închis, temperatura de functionare 120 grade, curent maxim 10A~35A. Funcție de resetare automată, potrivite pentru militari, medicale și alte domenii. Aici trebuie să subliniem domeniul de temperatură și parametrii actuali, precum și caracteristicile de resetare automată.

Motor TB05, BB8DTB02, ST-22 35℃- 160℃ mini protector termic

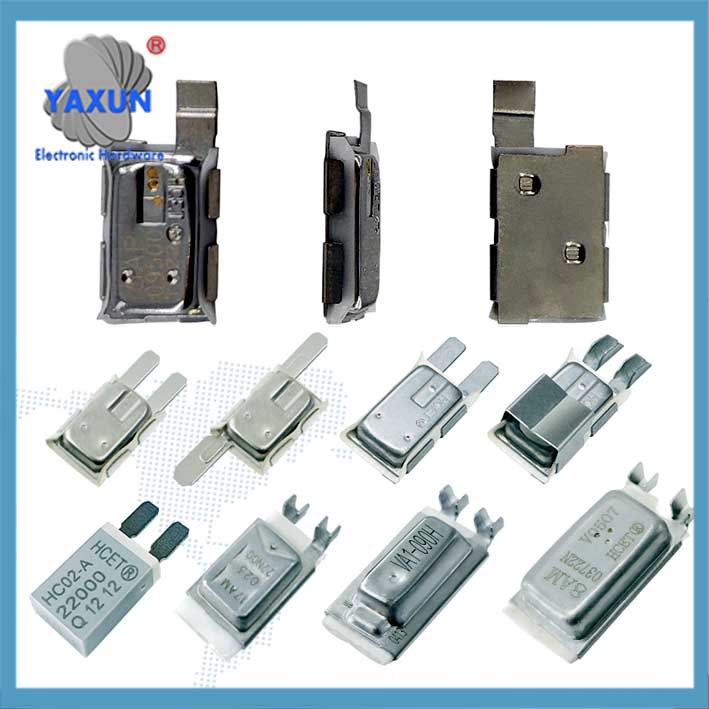

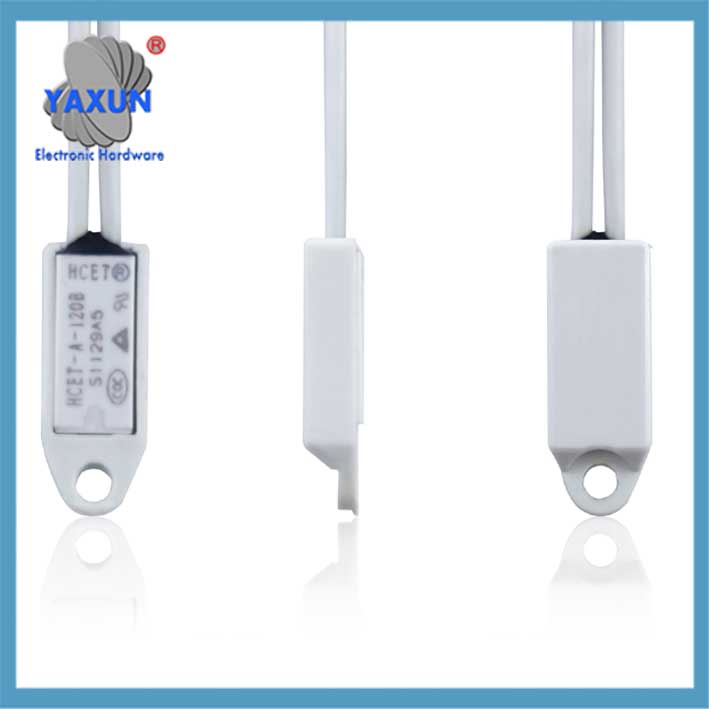

Comutator de control al temperaturii micro protector termic S01, S06, ST-22

2MP, 6AP, 17AM+PTC, 5AP, 8A.M, Comutator de protecție împotriva supraîncălzire a motorului KSD9700

În ceea ce privește dispozitivele de protecție împotriva suprasarcinii motorului, protectoare pentru motoare (M-B) utilizați tehnologia cu microprocesor. Are mai multe protectii precum supracurent, defect de fază, și stau, iar timpul de călătorie este reglabil (0.2-30 secunde), și acceptă resetarea manuală sau electrică. Metoda de setare a parametrilor este completată, precum setarea protecției la supracurent la 1.5-2 ori curentul nominal și suprasarcina la 1.1-1.3 ori. Aceste setări sunt foarte importante pentru aplicații practice.

Protecția la blocare a protecției la suprasarcină a motorului are efect după finalizarea pornirii. Când curentul depășește valoarea setată, va actiona imediat. Protecția la rupere rapidă este pentru defecțiuni de scurtcircuit, și este împărțit în două stări: pornire și funcționare. Protecția în timp invers la supraîncălzire se bazează pe modelul de acumulare de căldură, combinând efectele termice ale curenților de secvență pozitivă și negativă. Aceste mecanisme de protecție trebuie explicate în puncte pentru a se asigura că utilizatorii înțeleg cum să gestioneze diferite defecțiuni.

În ceea ce privește instalarea și compatibilitatea, se subliniază că protectorul poate fi instalat la capătul frontal al invertorului, dar trebuie acordată atenție cerințelor de potrivire a curentului nominal și de împământare (diametrul firului ≥3,5 mm², rezistenţă <10Oh). Diferența dintre releele termice și releele de temperatură este că primul se bazează pe efectul termic al curentului, iar acesta din urmă este instalat în interiorul motorului pentru a măsura temperatura. Este necesar să distingem aici pentru a evita confuzia.

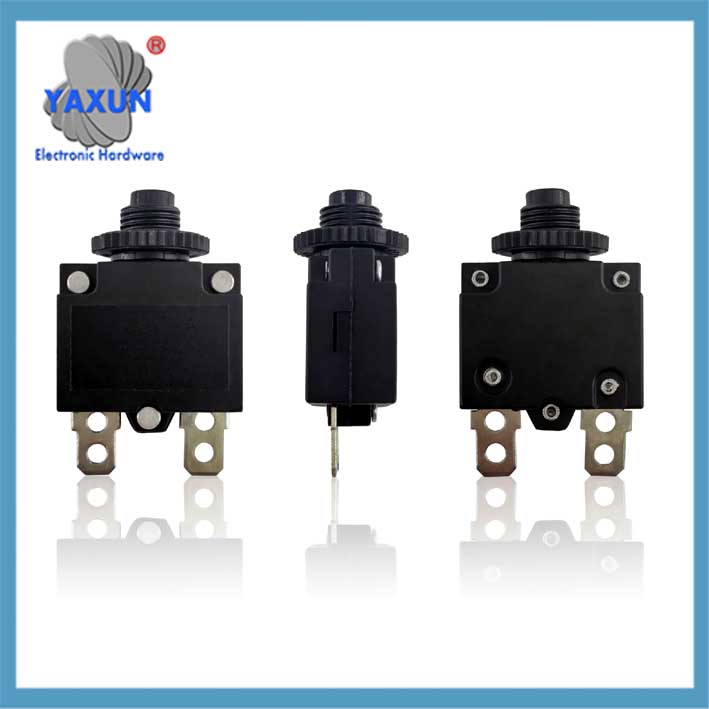

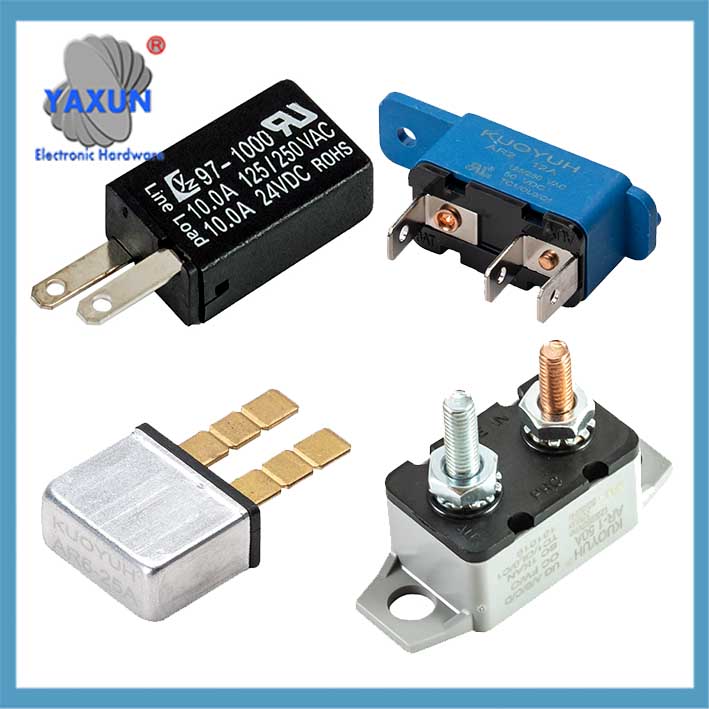

Întrerupătoare de circuit pentru motoare auto AR, AR2, 24, 97, 18, 17 Serie

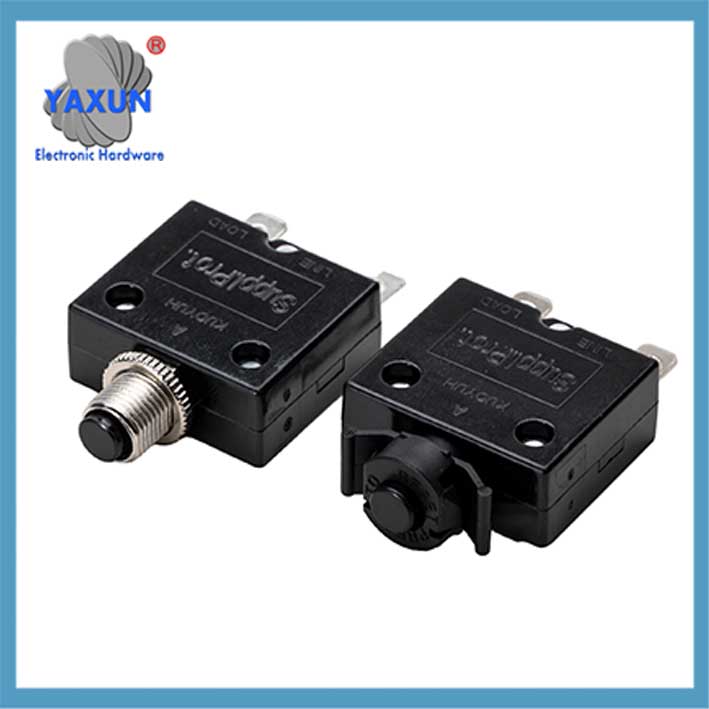

98 Manual de serie, Protector de suprasarcină a motorului cu resetare automată

KUOYUH 88 Protector de suprasarcină a motorului de serie

eu. Comutator de protecție la supraîncălzire (protector de temperatură)
‌Principiul de funcționare și caracteristicile‌
Utilizarea elementelor bimetalice de detectare a temperaturii, când temperatura atinge pragul setat, contactele se deschid/închid automat și întrerup circuitul; Când temperatura scade, se resetează automat și își reia activitatea.
Modele tipice: cum ar fi 17 AM, 17AM+PTCT, Seria TB02-BB8D, temperatura de funcționare 40℃~160℃, curent maxim 10A~60A, tensiune nominala 250V, design normal închis, cu funcție de etanșare impermeabilă.
‌Volum și instalare‌: Design miniaturizat (cum ar fi instalarea plată), potrivit pentru scenele cu spațiu limitat, direct încorporat în înfășurarea motorului sau pe suprafața componentei de încălzire.

‌Scenariile de aplicație de bază‌
Micromotoare auto: motoare de trapă, motoare ștergătoare, motoare de reglare a scaunelor, etc.
Aparate de uz casnic: dispozitive cu putere redusă, cum ar fi ventilatoarele de răcire, motoare pompe de apă, și unelte electrice care trebuie să prevină supraîncălzirea.
Într-un sistem de aprindere, poate opri motorul pentru a preveni deteriorarea cauzată de supraîncălzire.

II. Protector de suprasarcina (Protector motor KUOYUH)
‌Mecanism de protecție multifuncțional‌
Protecție la suprasarcină: Monitorizați curentul și declanșați atunci când depășește valoarea nominală (de obicei setat la 1.1-1.3 ori).
Protecție la scurtcircuit: Opriți instantaneu circuitul atunci când curentul crește anormal (timp de acțiune <0.1 doilea).
Protecție la înjunghiere: Dacă curentul continuă să fie ≥200% din valoarea nominală după pornire, va actiona imediat.
‌Protecție împotriva pierderii/dezechilibrului de fază‌: Când există o pierdere de fază sau un dezechilibru trifazat, va răspunde în interior 3 secunde.
Monitorizează curentul care circulă prin circuitul motorului și deschide circuitul atunci când curentul depășește o limită predeterminată.
Mecanism:
Poate fi termic (cu ajutorul unei benzi bimetalice) sau electronice, și se declanșează după o anumită întârziere pentru a permite pornirea supratensiunilor.
Cazuri de utilizare:
Protejează motoarele de deteriorări din cauza situațiilor de supracurent susținute, precum cele cauzate de un rotor blocat sau de sarcina cu cuplu mare.
Exemplu:
Un protector de suprasarcină a compresorului frigiderului va opri compresorul dacă se supraîncălzește sau dacă nu pornește.

‌Funcții de upgrade tehnologic‌
Microprocesor integrat, acceptă monitorizarea de înaltă precizie în timp real a curentului, Voltaj, temperatură, și afișează cauza defecțiunii prin LED.
Are ambele funcții de comunicare (cum ar fi interfața RS485) și acceptă resetarea de la distanță și încărcarea datelor.
Compatibil cu instalarea șinei de 35 mm, poate înlocui direct releele termice tradiționale.

III. Puncte de selecție și instalare
‌Principiul de setare a parametrilor‌
Curent de protecție la supracurent: setat la 1.5-2 ori mai mare decât curentul nominal al motorului.
Protecție la temperatură: Curentul nominal este 0.8 ori valoarea nominală a motorului.
Protecție împotriva blocajului: Pragul este setat la 200% a curentului nominal, iar acțiunea este zero-întârziere.

Considerații de compatibilitate‌
Când instalați partea frontală a invertorului, puterea de ieșire a invertorului trebuie să fie egală, iar curentul nominal este reglat la maxim pentru a evita declanșarea falsă.
Cerințe de împământare: Protectorul și motorul trebuie să fie împământate în mod fiabil (diametrul firului ≥ 3,5 mm² fir de cupru, rezistență de împământare <10Oh).

Iv. Comparația produselor tipice

Sfat: Pentru micromotoare, întrerupătoare de temperatură integrate (cum ar fi 17 AM) sunt preferate pentru protecția compactă; în scenarii industriale, protectori inteligenti (precum ARD2) sunt necesare pentru a face față defecțiunilor complexe.
