Care este deschis în mod normal (NU) Comutator termostat KSD301?

Comutatorul de termostat KSD301 Disc bimetallic funcționează într -un mod normal deschis (NU) configurație. Aceasta înseamnă că circuitul este inițial deschis (deconectat) la temperaturi normale. Când temperatura crește la un prag predefinit, Discul bimetalic se îndoaie, închiderea circuitului și permițând fluxul de curent.

Deschis normal THERM-O-DISC T-O-D INTERRUPTATOR TERMIC L160-40F 60TX01

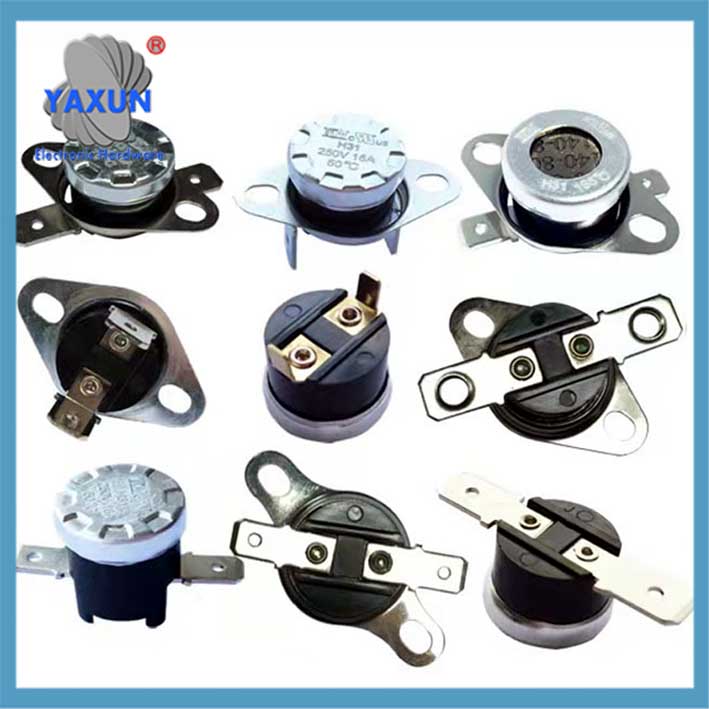

Termostat de oprire UL/CUL KSD301,Deschis normal NU Disc Bimetal Snap 125V 16A Auto Resetare

UXCELL KSD301 Termostat 40 ° C/104 ° F 10A Deschideți în mod normal N. O Reglare Comutatorul de temperatură al discului Snap

eu. Caracteristici de bază
Principiul de funcționare
Când temperatura crește la valoarea setată, contactul conectează automat circuitul; când temperatura scade la valoarea de resetare, contactul deconectează automat circuitul, care este opusul tipului normal închis (deconectat când temperatura crește și conectat când temperatura scade).

Banda bimetalica este incalzita si deformata pentru a declansa mecanismul pentru a obtine o comutare rapida.

‌Parametrii tehnici‌
‌Specificații electrice‌:
Tensiune nominală: AC 250V (sarcină rezistivă) sau AC 125V (Standard UL)
Curent nominal: 5A/10A/15A (sarcină rezistivă)
Performanța temperaturii:
Domeniu de acțiune: 0℃~300℃ (personalizabil), precizie ±2℃~±10℃17
Resetare și diferență de temperatură de acțiune: 8℃~100℃ (reglabil)
‌Caracteristicile mecanice‌:
Rezistenta de contact: ≤50mΩ, rezistenta de izolare: ≥100MΩ13
Rezistență electrică: AC 1800V/1min fără avarie
Durata de viata: ≥100.000 de ori17 (unele modele până la 150,000 ori 2)

‌Caracteristicile fizice‌
Nivel de protecție: IP00 (fără rezistență la praf și apă)
Metoda de cablare: terminal de conectare 250# sau 187# (unghi 0°~90° opțional)
Metoda de instalare: susține diferite structuri, cum ar fi inelul mobil, inel plat, capac din aluminiu cu gauri, etc.

Stare normal deschisă:
KSD301 este proiectat să aibă contactele în stare deschisă atunci când temperatura din jur este sub temperatura de funcționare specificată. Aceasta înseamnă că circuitul conectat la KSD301 este întrerupt, împiedicând curgerea curentului.

Declanșarea temperaturii:
Pe măsură ce temperatura crește, discul bimetalic (realizate din două metale diferite legate între ele) răspunde la schimbarea temperaturii. Cele două metale se extind cu viteze diferite, determinând îndoirea discului.

Închiderea circuitului:
Când temperatura atinge punctul de referință, discul se îndoaie suficient pentru a închide circuitul, stabilirea unei legături între contacte. Acest lucru permite curentului să circule prin circuit.

Resetare automată:
Odată ce temperatura scade sub un anumit nivel, discul bimetalic revine la forma inițială, deschizând din nou circuitul și întrerupând fluxul de curent. Aceasta este o funcție de resetare automată.
În esență, KSD301 este folosit ca comutator termic pentru a controla fluxul de curent pe baza temperaturii, acționând ca senzor de temperatură și protector pentru diverse aplicații.

II. Scenarii de aplicație
‌Aparatele de uz casnic‌: dozatoare de apă, termos electric, cuptoare cu microunde, dulapuri de dezinfecție, încălzitoare electrice, Mașini de cafea, etc.
Echipamente industriale: protectie la supraincalzire a motorului, echipamente redresoare, mașini de laminat, scaune auto incalzite, etc.57.

III. Metoda de detectare (stabiliți dacă este în mod normal deschis)
Detectare multimetru:
La temperatura camerei (‌sub temperatura de acțiune‌): rezistența celor doi pini ar trebui să fie infinită (circuit deschis).
După încălzire (peste temperatura de acțiune): valoarea rezistenței scade la ‌zeci de ohmi‌ (circuit deschis).
‌Marcarea distincției‌: Corpul produsului este de obicei marcat cu “NU” (În mod normal deschis) sau “În mod normal deschis”.

Iv. Avantaje de produs
Viteză de răspuns rapidă, acțiune de contact curată fără arc57;
Precizie de control al temperaturii ridicate, fiabilitate puternică7;
Structură compactă, adaptabilitate puternică17.

⚠️ Notă: Selecția reală trebuie să confirme pragul de temperatură specific (cum ar fi 85℃, 95℃, etc.) și resetarea diferenței de temperatură. Parametrii diferitelor modele pot varia.
