Pentru a vă asigura că protecția termică a motorului este instalată corect și funcționează în mod fiabil, Următorii sunt pașii cheie de instalare și măsurile de precauție bazate pe tipul de motor și scenariul de aplicare:

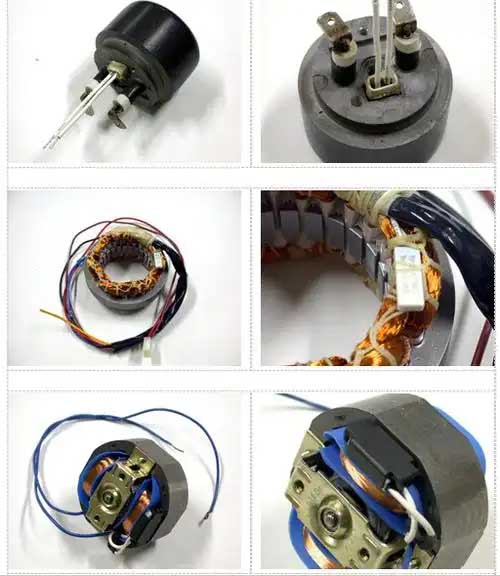

Cum se instalează protector termic pe bobina motorului
🔧 Eu. Pașii de instalare de bază
Localizați Protectorul:
Determinați cea mai bună poziție pentru protectorul termic pe baza designului motorului și a mediului de operare. Ar trebui să fie poziționat pentru a monitoriza cu exactitate generarea de căldură.
Cablaj:
Urmați cu atenție schemele de cablare ale producătorului pentru a asigura conexiuni corecte și sigure. Cablajul incorect poate duce la defecțiuni sau citiri false.
Setări de protecție:
Reglați limita de temperatură pe protector în funcție de designul motorului și de mediul de operare. Acest lucru asigură că protectorul oprește motorul înainte de a se supraîncălzi.
Instalare sigură:
Asigurați-vă că protectorul este montat în siguranță și că niciun fir nu este expus sau deteriorat.
Testare:
După instalare, testați protectorul termic pentru a verifica dacă se declanșează la temperatura corectă.
Considerații importante:
Siguranţă: Deconectați întotdeauna alimentarea înainte de a lucra la orice echipament electric.
Protecție la suprasarcină: Asigurați-vă că protectorul termic este setat corect pentru a preveni suprasarcinile, care poate deteriora motorul.
Consultați documentația: Consultați documentația producătorului pentru instrucțiuni specifice și diagrame de cablare.
Urmând acești pași, vă puteți asigura că protecția termică a motorului dumneavoastră este instalată corect și protejează eficient motorul de supraîncălzire.

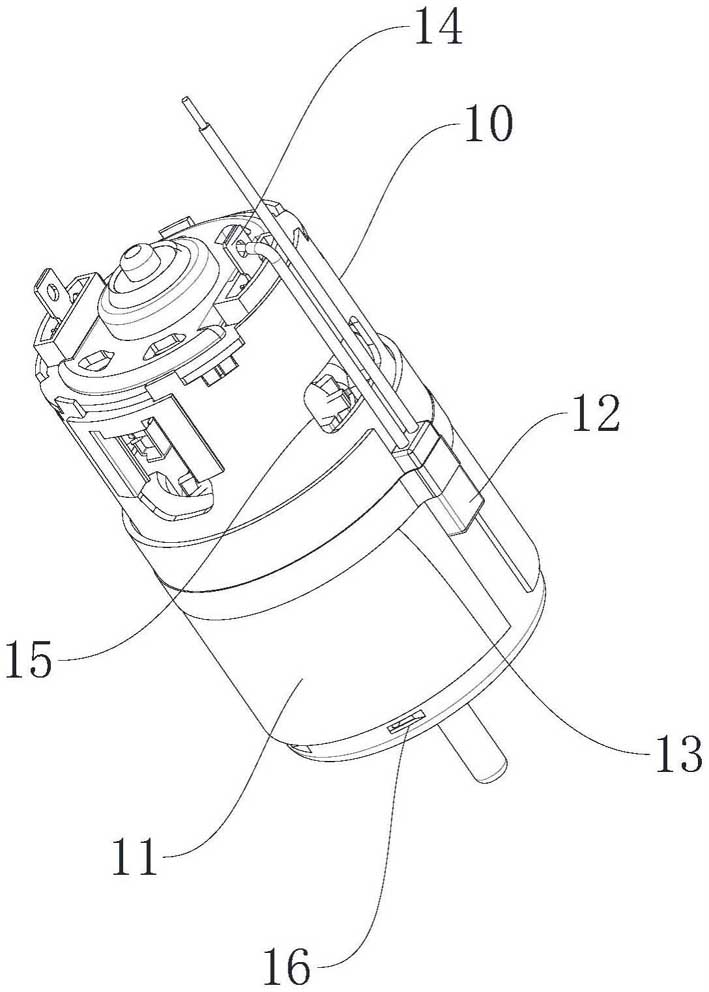

Metoda de instalare a protectorului termic al motorului încorporat
Operațiune de oprire
Înainte de instalare, alimentarea principală trebuie întreruptă și alimentarea trebuie verificată pentru a preveni accidentele de electrocutare.
Determinați poziția de instalare
Motor convențional: Conectați în serie între ieșirea contactorului și intrarea motorului (circuitul principal);
Motor de pornire stea-triunghi: Instalați de preferință în partea de sus a circuitului principal pentru a asigura monitorizarea completă a curentului.
Specificații de cablare
Linie de alimentare→Conectați-vă la intrarea de protecție (marcat “ÎN” sau “L”);
Linie motor→Conectați-vă la ieșire (marcat “OUT” sau “T1/T2”);
Prelucrarea firului de plumb: Punctul de îndoire este ≥6 mm de la rădăcină pentru a evita deteriorarea firului.
Metodă fixă
La fixarea cu șuruburi/nituri sunt necesare șaibe anti-slăbire pentru a preveni fluajul mecanic să provoace un contact slab.
Test funcțional
După restabilirea energiei, utilizați un multimetru pentru a detecta conectivitatea bornelor de intrare și de ieșire pentru a simula supraîncălzirea pentru a declanșa un răspuns la oprire.
⚠️ II. Ghid cheie pentru evitarea capcanelor
| Operare greșită | Metoda corectă | Avertisment de risc |
| Îndoire forțată la rădăcina cablului | Îndoiți ușor la 6 mm de rădăcină | Defecțiune de protecție cauzată de ruperea plumbului |
| Element termic pe partea laterală a bimetalului | Elementul de încălzire este plasat direct sub bimetal (accelerează conducerea căldurii) | Întârzierea acțiunii arde motorul |
| Nu este răcit după sudare | Răcire forțată ≥30 secunde după sudare | Deriva caracteristică a termistorului |
| Nu este selectat în funcție de tipul de motor | Motorul Delta trebuie să selecteze tipul de protecție împotriva pierderii de fază diferențială (precum JR20) | Zona oarbă de protecție atunci când faza este pierdută |
🔌 III. Precauții pentru scenarii speciale
Motor de automobile
Dezactivați protectorii pur mecanic, și acordați prioritate modulelor inteligente cu magistrală LIN integrată (cum ar fi TI DRV5013) pentru a evita interferența cu funcția anti-ciupire.
Motor cu frecvență variabilă
Protectorul trebuie să fie >50cm distanță de invertor, iar firul ecranat este împământat pentru a suprima interferențele electromagnetice.
Micromotor (precum drona)
Protectoare PTC încorporate (precum Murata POSISTOR®) trebuie atașat direct la înfășurări, și trebuie aplicată unsoare termică pentru a îmbunătăți eficiența conducției căldurii.
apendice: Setarea specificației curente
Motor de funcționare stabil: Curent de setare = curent nominal motor × (0.95~1,05)
Pornirea și oprirea frecventă a motorului: Curent de setare = curent nominal × 1.2 (trebuie să coopereze cu releul de timp)
✅ Standard de acceptare
După declanșarea manuală a protectorului, contactorul ar trebui să se declanșeze în interior 0.5 secunde;
Dupa functionare continua pt 72 ore, creșterea temperaturii terminale este ≤40K;
După testul de vibrații (ISO 16750), functia de protectie este normala.
Exemplu schema de instalare:
Cod de copiere în text simplu
[Putere] → [Întrerupător] → [Contactor] → [Protector termic] → [Motor]
↑
[Circuit de control] ← [Contact auxiliar protector]
Nota: Săgeata indică direcția curentă
Urmărirea acestui proces poate evita 90% a defecțiunilor de instalare. Se recomandă verificarea oxidării contactelor în fiecare lună după prima instalare.
