Różnica i zastosowanie szybkich i wolnych bezpieczników

Podstawowa różnica między bezpiecznikami szybko i wolno działającymi. Ich główne różnice polegają na szybkości topnienia i odporności na prądy pulsacyjne. Bezpieczniki szybkodziałające reagują szybko i nadają się do ochrony wrażliwych obwodów; Bezpieczniki wolno działające mogą wytrzymać chwilowe prądy udarowe i uniknąć fałszywego wyzwalania.

Jeśli chodzi o scenariusze zastosowań, wspomniano, że bezpieczniki szybkodziałające nadają się do obciążeń rezystancyjnych i ochrony układów scalonych, natomiast bezpieczniki zwłoczne nadają się do obciążeń pojemnościowych/indukcyjnych. Ta informacja jest bardzo ważna, ponieważ błędny scenariusz zastosowania spowoduje, że urządzenie nie uruchomi się lub zawiedzie ochrona. Szczególnie podkreśla się, że bezpieczniki zwłoczne muszą być stosowane w sytuacjach, w których występują prądy udarowe, np. w zasilaczach impulsowych.

Jeśli chodzi o zasady techniczne, the “charakterystyka opóźnienia” bezpieczników zwłocznych wynikają ze specjalnych konstrukcji i projektów materiałów, które umożliwiają im pochłanianie energii i przeciwstawienie się impulsom. To wyjaśnienie zasady jest bardzo cenne i może pomóc użytkownikom zrozumieć, dlaczego bezpieczniki szybko działające nie mogą po prostu zastąpić bezpieczników zwłocznych.

Praktyczne sugestie dotyczące doboru parametrów: Prąd znamionowy wynosi 1.5-2 razy prąd roboczy. Jednakże, należy zwrócić uwagę na nieporozumienie, że im szybsza jest akcja, tym lepiej. The “ospałość” bezpieczników wolno działających jest w rzeczywistości odzwierciedleniem ich zdolności inteligentnej oceny.

Bardziej przejrzystym byłoby rozważenie zorganizowania go w tabelę, aby pokazać porównanie. Tabela powinna zawierać cztery wymiary: charakterystyka fuzji, stosowane obciążenia, typowe zastosowania, i zasady zastępcze, aby użytkownicy mogli to zobaczyć na pierwszy rzut oka. Na przykład, the “odporność na przepięcia” bezpiecznika zwłocznego odpowiada obciążeniom pojemnościowym/indukcyjnym, a typowe zastosowania to przełączanie zasilaczy i uruchamianie silników.

Główna różnica między szybko działającym (szybki cios) i wolno działające (powolny cios) bezpieczniki leżą w charakterystyce bezpieczników, scenariusze zastosowań i odporność na przepięcia. Konkretne porównanie jest następujące:

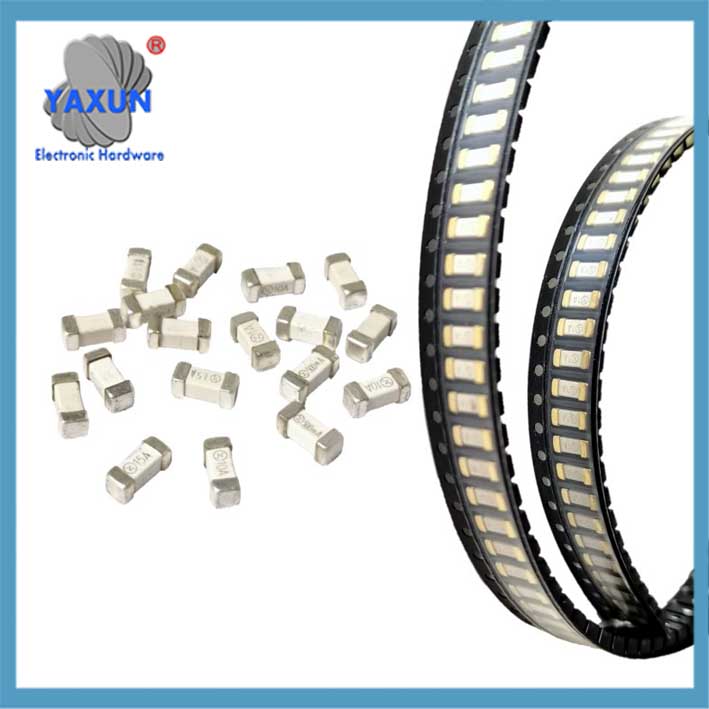

Szybko-wolno, szybka przerwa 6125 bezpiecznik chipowy 20A, 30A, 40A, do ochrony obwodu akumulatora nowej energii

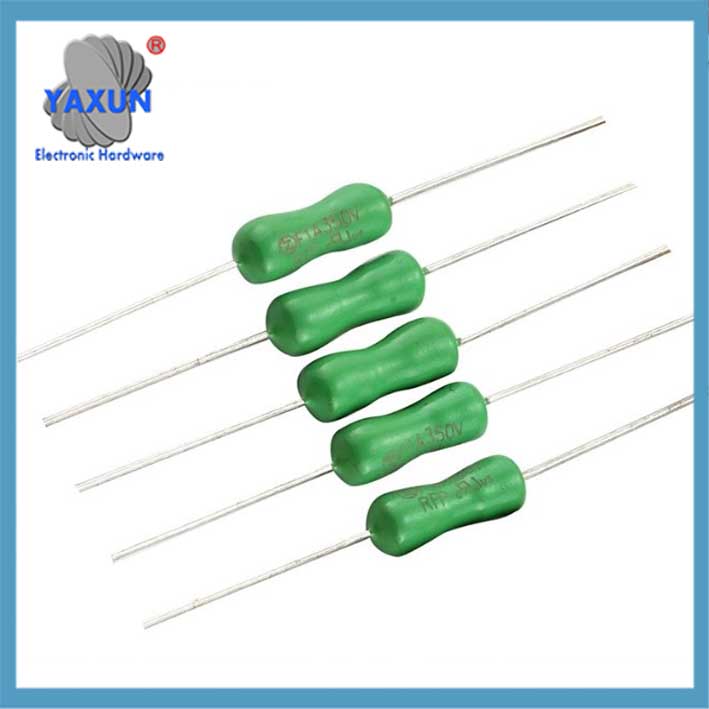

Miniaturowy bezpiecznik kasetowy typu Pico z mikrorezystorem 250 V z przewodem osiowym, zielony, szybko działający, szybki cios

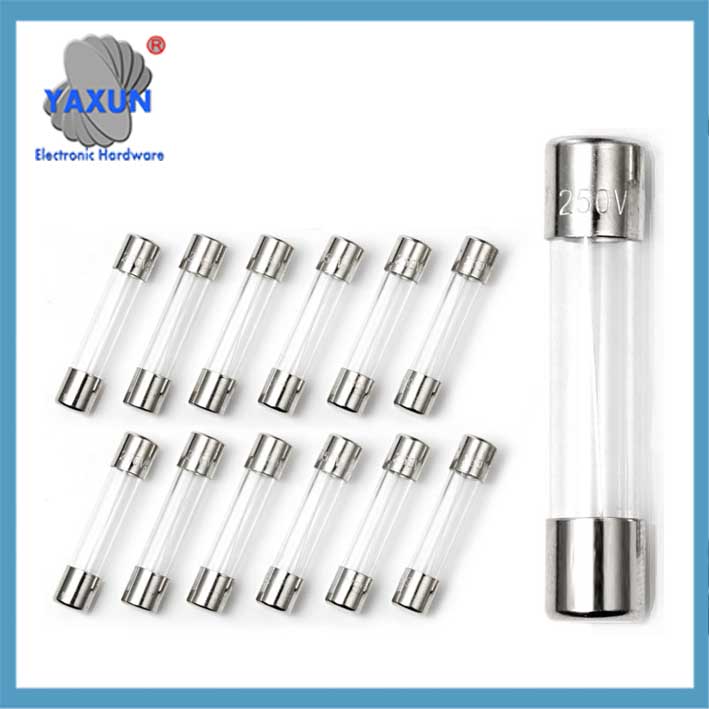

6×30, 6.3×32 Bezpiecznik szybkodziałający Rurkowy 200mA-50A 500V, 600V, 750, 1000V

I. Podstawowa różnica

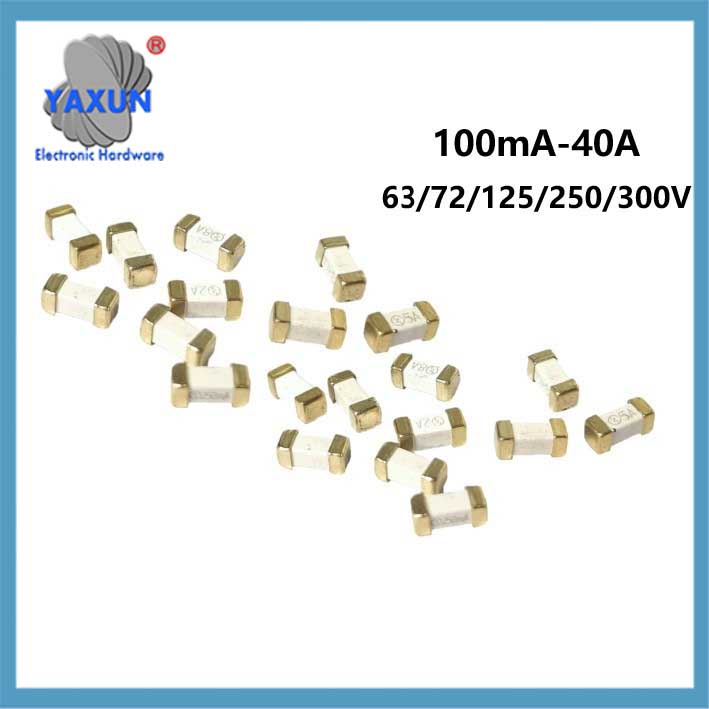

Szybko działający, Bezpieczniki chipowe zwłoczne 63V 72V 125V 250V 300V do akumulatorów nowej energii

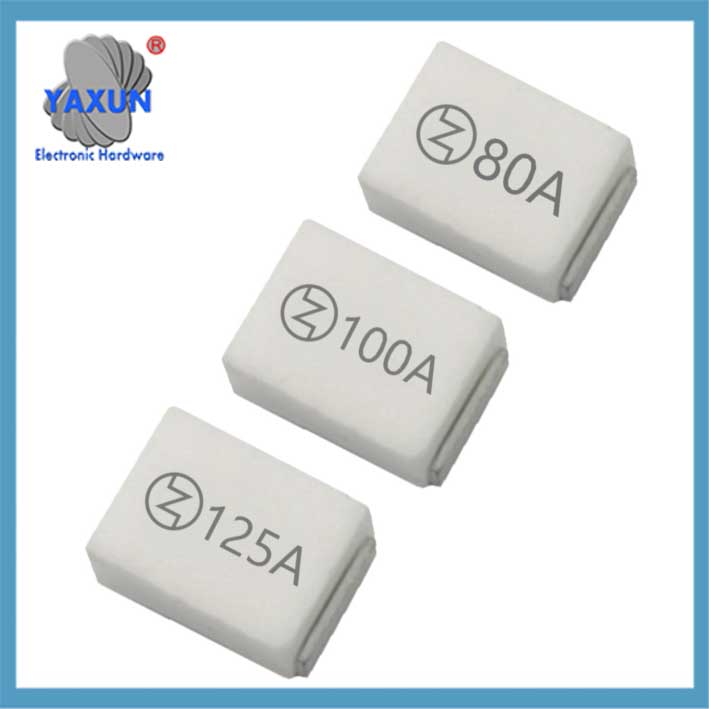

8810 wysokoprądowy bezpiecznik chipowy 20A-125A kwadratowy bezpiecznik ceramiczny zwłoczny 32V ~ 125V

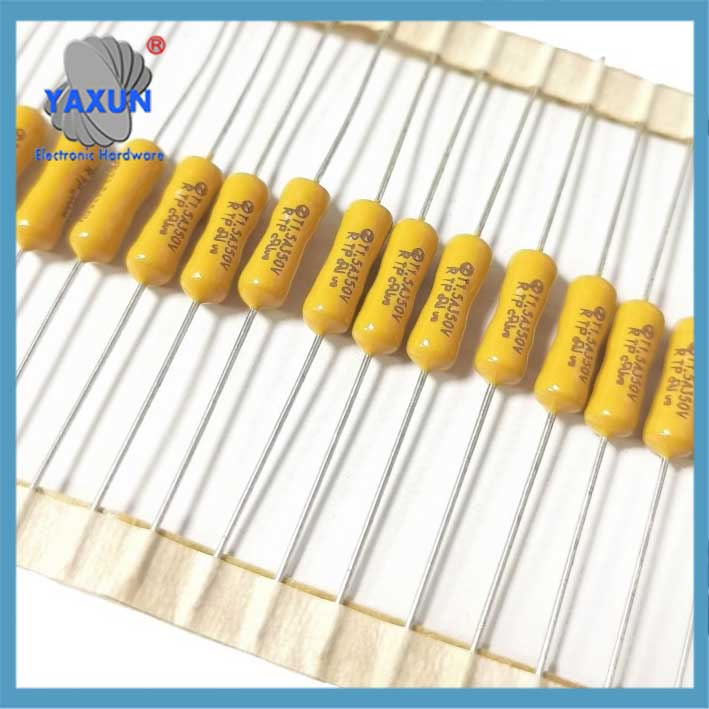

2.4-7mm Przewód osiowy Zielony/żółty Bezpiecznik 125–250 V 630 mA 1 A ~ 15 A Szybko-wolny bezpiecznik oporowy PICO

Ii. Scenariusz zastosowania
‌Scenariusz zastosowania bezpiecznika szybkodziałającego‌
Obwód rezystancyjny ze stabilnym prądem roboczym (czajnik elektryczny, podgrzewacz);
Obwód, który musi szybko chronić cenne urządzenia (Ic, Lampa MOS);
Wrażliwy sprzęt elektroniczny bez prądu udarowego.

„Scenariusze zastosowania bezpiecznika zwłocznego”.
Obwody pojemnościowe z przepięciami rozruchowymi (ładowanie kondensatorów elektrolitycznych zasilaczy impulsowych);
Obciążenia indukcyjne o dużych prądach rozruchowych (silniki, Sprężarki);
Zaciski wejściowe/wyjściowe zasilania i inne łącza podatne na zakłócenia impulsowe.

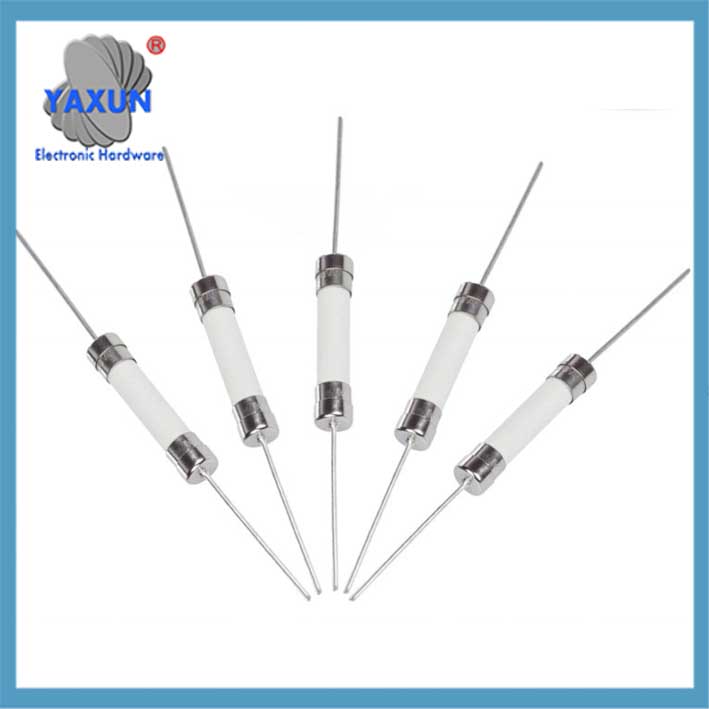

6×30 bezpiecznik ceramiczny 500V/250V/125V 200mA-50A zwłoczny szybki

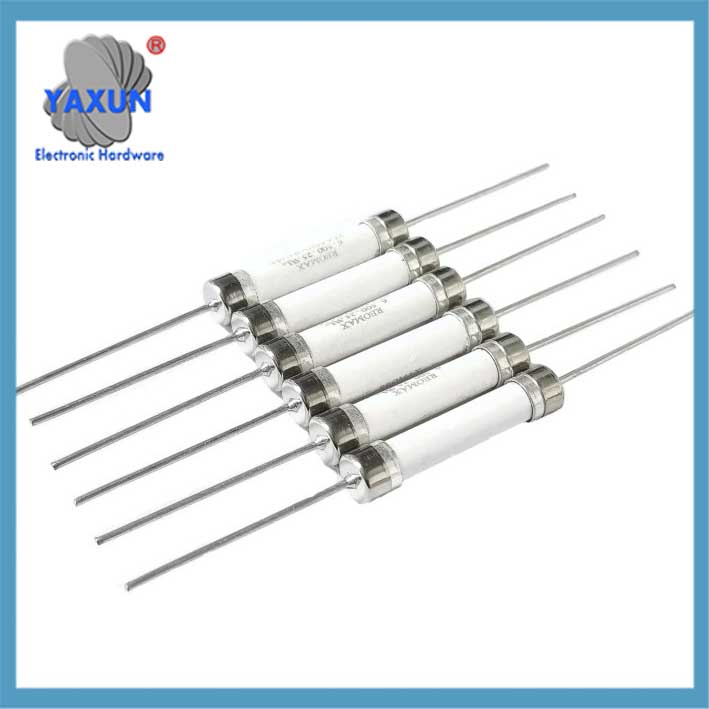

6×30, 6.35×32 Ceramiczna rurka bezpiecznikowa wysokiego napięcia 200mA-50A 500V, 600V, 750V, 1000V

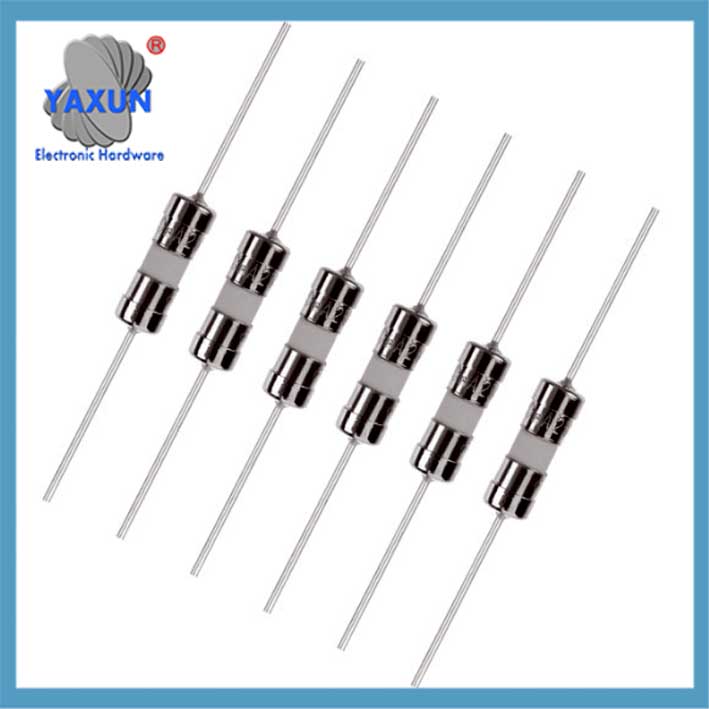

Bezpiecznik ceramiczny 3×10, 3.6×10, 4Ceramiczna rurka bezpiecznikowa x11mm 200mA-15A, pojedyncza & z przewodem ołowianym

III. Rozważania dotyczące wyboru
„Prąd znamionowy”.: Zazwyczaj 1.5-2 razy większy od maksymalnego prądu roboczego sprzętu, aby był on zgodny z przepięciami.
„Zasada wymiany”.:
Szybkie przerwanie można zastąpić powolnym przerwaniem, aby poprawić odporność na zakłócenia (z wyjątkiem wrażliwych obwodów);
Nigdy nie zastępuj wolnej przerwy szybką przerwą, w przeciwnym razie spowoduje to bezpiecznik rozruchowy (na przykład podczas uruchamiania silnika).
„Oznaczanie wyróżnienia”.:
Szybka przerwa jest zwykle oznaczona literą „F”. (Szybko działający), a powolna przerwa jest oznaczona literą „T”. (Opóźnienie czasowe).

IV. Zasada techniczna
‌Mechanizm opóźnienia powolnej przerwy‌: Absorbuj energię poprzez specjalne struktury (takie jak stopiony stop), chwilowo wytrzymują prądy pulsacyjne (takie jak prądy ładowania kondensatorów), i bezpiecznik tylko w przypadku ciągłego przeciążenia.
‌Mechanizm szybkiego hamowania‌: Bezpiecznik ma delikatną strukturę i jest wrażliwy na zmiany prądu, natychmiastowe przerwanie w przypadku wystąpienia przetężenia.

⚠️ ‌Nieporozumienie sprostowane‌: Powolna przerwa nie oznacza “Powolna odpowiedź”, ale może rozróżnić prąd zwarciowy od prądu impulsu, aby uniknąć fałszywej ochrony.
