Różnice między szybkim i powolnym bezpiecznikiem

Różnice podstawowe między szybkim i powolnym bezpiecznikiem leżą w scenariuszach prędkości i zastosowania: Szybko działające bezpieczniki natychmiast dmuchają w celu ochrony wrażliwych komponentów, podczas gdy wolno działające bezpieczniki opóźniają dmuchanie w celu wytrzymania prądów przypływowych.

Analiza głównych różnic

Charakterystyka nadmuchu i szybkość reakcji.

Bezpieczniki szybkodziałające:

Mają niezwykle szybki czas reakcji, dmuchanie w ciągu milisekund (zazwyczaj 0,1 ms-5 s) gdy wystąpi przetężenie. Nadają się do ochrony precyzyjnych elementów elektronicznych, takich jak układy scalone i urządzenia półprzewodnikowe. (Norma UL).

Podążają za efektem ogrzewania Joule'a (Q = I²Rt), mają prostą konstrukcję bezpiecznika, i użyj drutu metalowego o wąskim przekroju do szybkiego przewodzenia ciepła.

Są wrażliwe na prądy chwilowe i nie wytrzymują prądów udarowych podczas włączania/wyłączania zasilania lub uruchamiania silnika.

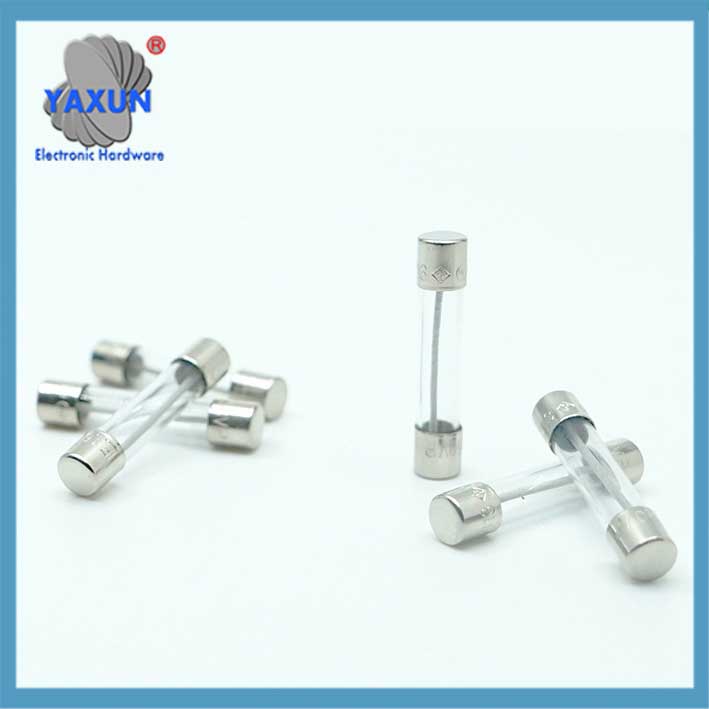

Różnice między szybkim i powolnym bezpiecznikiem

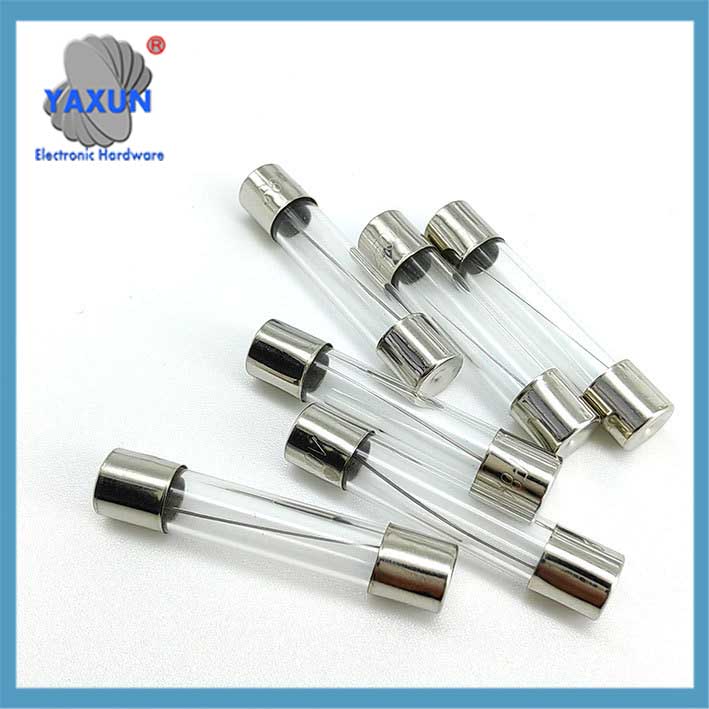

Dobór i zastosowanie bezpieczników szybko i zwłocznych

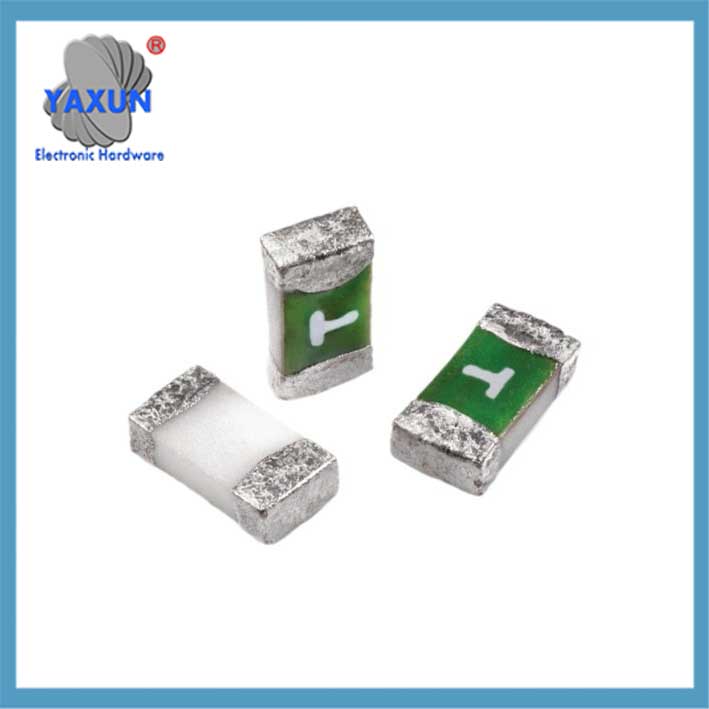

Zastosowania szybko działających i wolno działających bezpieczników chipowych

Bezpieczniki wolno działające:

Wytrzymują krótkotrwałe przetężenia (NP., 7 razy prąd znamionowy dla 0.5-3 sekund podczas uruchamiania silnika). ‌‌
Posiada funkcję opóźnienia czasowego, nabierający 5 Do 10 sekundy na bezpiecznik 2 razy prąd znamionowy, i wytrzymuje krótkotrwałe przepięcia o wysokim natężeniu (takie jak prądy rozruchowe silnika do 7 razy prąd znamionowy).
Ma wysoką wartość ciepła topnienia, osiągnięcie opóźnionego otwarcia bezpiecznika poprzez absorpcję ciepła w piasku kwarcowym lub konstrukcję spiralną.

Aplikacje z szybkim przedmuchem:
Obwody obciążenia rezystancyjnego (Elektryczne urządzenia grzewcze, Oświetlenie LED);
Ochrona wrażliwych urządzeń półprzewodnikowych (takie jak tranzystory MOSFET i zestawy akumulatorów litowych do ochrony przed zwarciem);
Obciążenia rezystancyjne (czajniki elektryczne, urządzenia do gotowania ryżu);
Ochrona wrażliwych obwodów, takich jak akumulatory litowe i płytki drukowane;
Zastosowania wymagające szybkiego przerwania prądów zwarciowych.

Aplikacje wolnowydmuchowe:
Obciążenia indukcyjne/pojemnościowe (silniki, przełączanie zasilaczy);
Zastosowania wymagające ochrony przeciwprzepięciowej (takie jak magnetyzująca ochrona przeciwprzepięciowa dla transformatorów o mocy powyżej 100 kVA);
Obwody indukcyjne/pojemnościowe, takie jak silniki, zasilacze, i falowniki;
Sprzęt podlegający rozruchowemu prądowi rozruchowemu (jak zasilacze impulsowe i transformatory);
Środowiska środowiskowe wymagające tolerancji prądu impulsowego.

Różnice w funkcjach ochronnych Bezpieczniki szybkie: Zapewniają wyłącznie ochronę przed zwarciem i nie umożliwiają rozróżnienia pomiędzy impulsami przeciążeniowymi i przejściowymi. ‌‌
Bezpieczniki zwłoczne: Zapewniają ochronę przed przeciążeniem i zwarciem, przy użyciu wartości I²t (całka kwadratu prądu i czasu) w celu określenia energii. ‌‌

Kluczowe parametry i kluczowe punkty wyboru
„Różnice krzywych I-T”.
Bezpieczniki szybkopalne mają bardziej stromą krzywą, o czasie topienia ≤0,1 s przy 2x prądzie znamionowym; bezpieczniki zwłoczne mają bardziej płaską krzywą, z czasem wytrzymywania ≥10 s przy 2x prądzie znamionowym.
„Ryzyko wymiany”.
Wymiana bezpiecznika zwłocznego na bezpiecznik szybki może spowodować, że urządzenie nie uruchomi się; wymiana bezpiecznika szybkiego na bezpiecznik zwłoczny może zwiększyć ryzyko uszkodzenia wrażliwych elementów.
„Koszt i struktura”.
Bezpieczniki zwłoczne są droższe ze względu na specjalne stopy lub skomplikowaną konstrukcję.

„Rozważania dotyczące wyboru”.
„Priorytet obliczania parametrów”.:
Sprawdź, czy wartość I²t maksymalnego udaru obwodu jest mniejsza niż wartość wytrzymałości bezpiecznika (Na przykład, zasilacz musi przejść test udarowy 15A/150ms). ‌‌
Zdolność przerywania musi być wyższa niż maksymalny prąd zwarciowy systemu (NP., dla zwarcia 35kA, wybierz zdolność przerywania 50 kA). ‌‌

Powszechne nieporozumienia:
Wysokie temperatury mogą spowodować spadek prądu znamionowego bezpiecznika zwłocznego 30%. ‌‌
Niewłaściwe użycie bezpiecznika szybkiego przepalania w zasilaczu UPS może spowodować fałszywe wyłączenie (w jednym przypadku straty wyniosły ok 1.8 Milion juanów). ‌‌
Eksperymenty pokazują, że w przypadku zwarcia baterii litowej, prawdopodobieństwo niekontrolowanej utraty ciepła spowodowanej przez bezpiecznik zwłoczny jest ośmiokrotnie większe niż w przypadku bezpiecznika szybkiego.
Podczas testowania falownika, niewłaściwe użycie bezpiecznika zwłocznego może zwiększyć ryzyko uszkodzenia modułu 1% Do 37%.
