Funkcje i zastosowania bezpieczników elektronicznych (ostroga)

Wylew (zwane także łączem efuse) to element elektroniczny używany do ochrony obwodu przed przetężeniem lub przegrzaniem. Jego podstawową funkcją jest automatyczne dmuchanie w nietypowych sytuacjach w celu odcięcia obwodu. Oto jego najważniejsze punkty:
I. Podstawowa zasada i struktura

Zasada pracy

Gdy prąd wzrasta nienormalnie, przewodnik nagrzewa się pod wpływem oporu (zgodnie ze wzorem Q=I2RTQ=I2RT), i kiedy osiągnie temperaturę topnienia stopionego materiału, topi się automatycznie, w ten sposób odcinając obwód.

Podstawowa struktura

Materiał stopiony: Stop ołowiu i antymonu (niska temperatura topnienia, wysoka rezystancja) był używany na początku, i srebro, W dzisiejszych czasach najczęściej stosuje się miedź lub stopy specjalne.

Formularz opakowania: W tym szklana rurka (np. 5×20 mm, 6× 32 mm, 3.6×10mm), rurka ceramiczna, arkusz (dla samochodów), Typ poprawki SMD, itp.

Ochrona nad nadmierną prądem:
eBezpieczniki przerywają przepływ prądu, gdy przekroczy on ustalony próg, zapobiegając uszkodzeniu wrażliwych elementów elektronicznych.

Zabezpieczenie przed zwarciem:
Szybko wykrywają i przerywają zwarcia, które są ścieżkami o niskiej rezystancji, które powodują nadmierny przepływ prądu.

Zabezpieczenie przed przeciążeniem:
eBezpieczniki chronią przed długotrwałymi stanami przetężenia, takie jak te spowodowane niedopasowanym obciążeniem.

Wykrywanie i izolowanie usterek:
Można je zaprojektować tak, aby wykrywały i izolowały różne stany usterek, łącznie z prądami rozruchowymi, przepięcie, prąd wsteczny, i odwrotną polaryzację.

Samozasetowanie:
Many eFuses can be reset electronically, umożliwiając im powrót do normalnej pracy po usunięciu stanu awaryjnego, eliminując potrzebę fizycznej wymiany.

Regulowana szybkość narastania:
Niektóre eFuse oferują regulowaną prędkość narastania, pozwalając na kontrolę prędkości, z jaką narasta prąd, co może być przydatne w zapobieganiu uszkodzeniom spowodowanym prądami rozruchowymi.

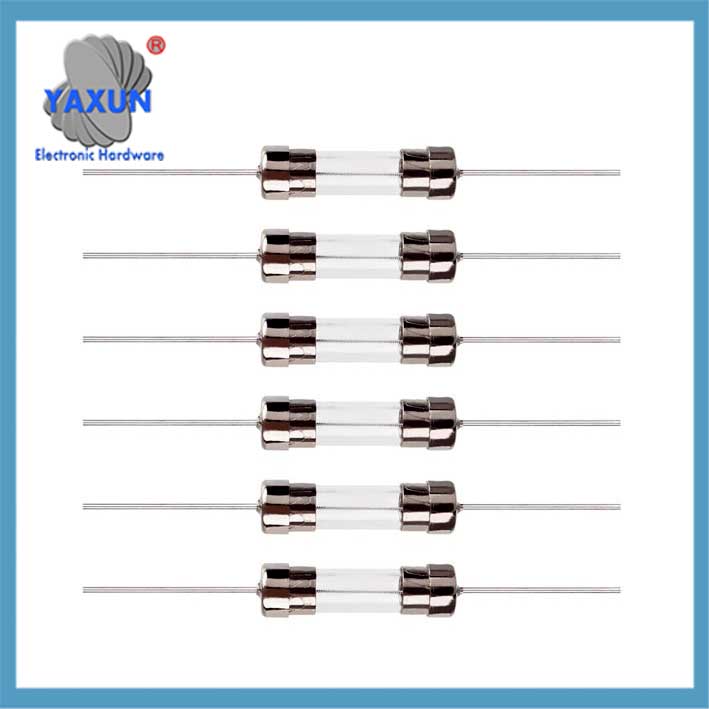

Bezpiecznik szklany 5×20 pojedynczy 250/125 V, szybki i wolny, 32mA-20A

Bezpiecznik liniowy 5×20 mm I 1 X 1-4 Calowy szybki szybki bezpiecznik szklany

5×20 mm 3 A 3 wzmacniacz 125 Wolt 0,2×0.78 Bezpieczniki szklane szybkowydmuchowe calowe F3AL125V

Iii. „Klasyfikacja i scenariusze zastosowań”.

Typ	cechy	„Typowe zastosowania”.
‌‌Typ szybkiego wydmuchu	Niezwykle szybka reakcja (<0.001 towary drugiej jakości), stosowane w wrażliwych obwodach	Sprzęt półprzewodnikowy, precyzyjne produkty elektroniczne
„Typ o powolnym wydmuchu”.	Umożliwia krótkotrwałe przeciążenie (0.01–0,1 sekundy do dmuchania), odporność na prąd udarowy	Obwód rozruchowy silnika, zasilacz
‌Bezpiecznik temperaturowy	Przegrzanie indukcyjne, jednorazowego użytku	Urządzenia grzewcze, takie jak suszarki do włosów i urządzenia do gotowania ryżu
Bezpiecznik wysokiego napięcia	Zawiera elementy montażowe (takie jak sprężyny zaciskowe) aby uprościć podłączenie rur	System zasilania wysokiego napięcia

Zastosowania bezpieczników elektronicznych:
Elektronika samochodowa:
eBezpieczniki są stosowane w różnych systemach motoryzacyjnych, łącznie ze sterownikami silnika, systemy informacyjno-rozrywkowe, i systemy bezpieczeństwa.

Automatyka przemysłowa:
Stosowane są w programowalnych sterownikach logicznych (sterowniki PLC), systemy sterowania silnikami, i inne urządzenia automatyki przemysłowej.

Elektronika użytkowa:
eBezpieczniki można znaleźć w smartfonach, laptopy, tabletki, i inne urządzenia przenośne.

Centra danych:
Stosowane są w jednostkach dystrybucji zasilania i szafach serwerowych w celu ochrony infrastruktury krytycznej.

Systemy typu hot-swap:
eFuse zapewniają ochronę w systemach, w których komponenty można dodawać lub usuwać podczas pracy systemu.

Systemy zarządzania akumulatorami:
Stosowane są w obwodach ładowania i rozładowywania akumulatorów, aby zapobiegać stanom przetężenia i przepięcia.

Dystrybucja mocy:
eBezpieczniki stosowane są w jednostkach dystrybucji energii i zasilaczach w celu ochrony przed przetężeniami i zwarciami.

Ogólne zabezpieczenie obwodu:
eBezpieczniki można stosować w dowolnym obwodzie elektronicznym, w którym wymagane jest zabezpieczenie nadprądowe.

6×30, 6.3×32 Bezpiecznik szklany szybko i wolno pękający 250V/125V 250mA-20A

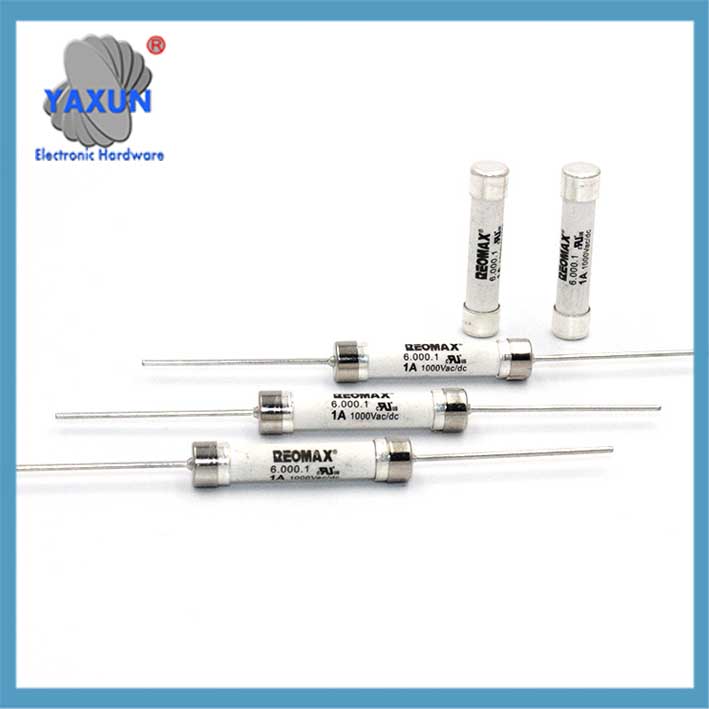

5×20 ceramiczny eBezpiecznik 00mA 1A 2A 3A 4A 5A 6.3A 8A 10A 12A 15A 16A 20A 25A 30A

Szybki, szybkowydmuchowy bezpiecznik ceramiczny 630mA (0.63A) 250V, 5x20 mm (3/16 cal x 3/4 cal)

Iii. Kluczowe specyfikacje użytkowania
„Zabroniona substytucja materiałów”.
Drutu miedzianego ani drutu żelaznego nie można stosować jako zamiennika (niska rezystancja, wysoka temperatura topnienia), co może być przyczyną wypadku na skutek nie wydmuchania na czas.
‌ Czynniki selekcji‌
„Prąd znamionowy”.: Musi być nieco wyższy niż maksymalny prąd roboczy obwodu (np. bezpiecznik 6A dla obwodu 5A).
„Zdolność wyłączania”.: Musi być większy niż maksymalny prąd zwarciowy obwodu (takie jak zwarcie 100A, Zdolność wyłączania ≥100A).
„Temperatura otoczenia”.: W przypadku środowiska o wysokiej temperaturze wymagane jest obniżenie wartości znamionowych.

Szybko-wolno, szybka przerwa 6125 bezpiecznik chipowy 20A, 30A, 40A, do ochrony obwodu akumulatora nowej energii

Miniaturowy bezpiecznik kasetowy typu Pico z mikrorezystorem 250 V z przewodem osiowym, zielony, szybko działający, szybki cios

6×30 6.35×32 Ceramiczna rurka bezpiecznikowa wysokiego napięcia 200mA-50A 500V/600V/750/1000V

Iv. Postęp technologiczny
„Automatyczne wykrywanie”.: Takie jak elementy przenoszące materiał + urządzenie do wykrywania widzenia maszynowego, w celu poprawy efektywności produkcji i sortowania bezpieczników.
„Optymalizacja strukturalna”.: Bezpieczniki wysokonapięciowe mają konstrukcję sprężyny zaciskowej, aby uprościć proces instalacji.

notatka: Po przepaleniu bezpiecznika, należy go wymienić na nowy produkt o tej samej specyfikacji. Do modeli z rurką szklaną, stan bezpiecznika można wizualnie sprawdzić, aby określić, czy jest on uszkodzony.
