Dostosowane zabezpieczenie termiczne silnika (Przełącznik termostatyczny)

Zabezpieczenie termiczne silnika to urządzenie zabezpieczające, które automatycznie odcina obwód w przypadku zmian temperatury lub prądu. Podstawową funkcją jest zapobieganie uszkodzeniu silnika w wyniku przegrzania, przeciążenie lub zatrzymanie. Oto najważniejsze punkty:

Zabezpieczenie przed przeciążeniem i przegrzaniem silnika wycieraczek samochodowych 6AP

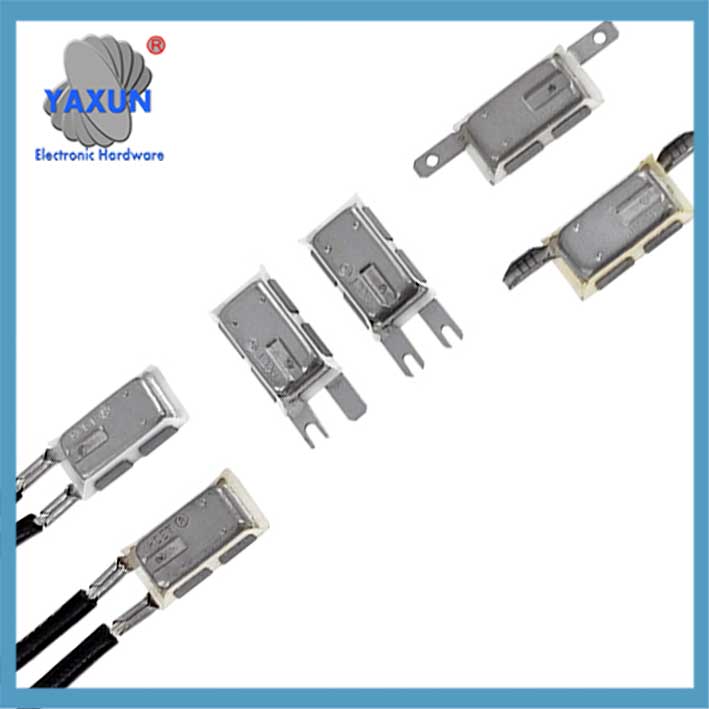

17AM Zabezpieczenie termiczne silnika Normalnie zamknięty NC Czujnik termostatu KLIXON 17AM022

Opcje zabezpieczenia przed przeciążeniem termicznym dla małych silników elektrycznych & Motoreduktory

⚙️ 1. Podstawowa zasada działania
„Bimetaliczna struktura paska”.: Składa się z dwóch metalowych pasków o różnych współczynnikach rozszerzalności cieplnej. Kiedy temperatura rośnie, metalowe paski wyginają się i odkształcają na skutek różnicy rozszerzalności, uruchomienie połączenia mechanicznego w celu odcięcia obwodu; automatycznie resetuje się i wznawia przewodzenie po spadku temperatury.
„Podwójna reakcja na prąd i temperaturę”.: Niektóre modele (takie jak trójfazowe zabezpieczenia termiczne) monitorować jednocześnie przeciążenie prądowe i temperaturę uzwojeń. Gdy jest przeciążony, obwód zostaje szybko odcięty 4-10 sekund, aby uniknąć uszkodzenia spowodowanego przeciągnięciem.

Jak to działa:
Wykrywanie przegrzania:
Silniki zabezpieczone termicznie zazwyczaj wykorzystują czujniki temperatury, takie jak termistory PTC lub czujniki KTY, które są osadzone w uzwojeniach silnika. Czujniki te monitorują temperaturę silnika i wysyłają sygnały do urządzenia zabezpieczającego przed przegrzaniem.

Odcięcie zasilania:
Gdy temperatura silnika wzrośnie powyżej bezpiecznego limitu, urządzenie zabezpieczające przed przegrzaniem, który może być przełącznikiem bimetalicznym lub podobnym mechanizmem, odłącza zasilanie, wyłączenie silnika.

Automatyczne ponowne uruchomienie:
Po ostygnięciu silnika, urządzenie zabezpieczające przed przegrzaniem zwykle resetuje się, umożliwiając ponowne uruchomienie silnika ręcznie lub automatycznie.

Korzyści:
Zapobiega uszkodzeniom:
Ochrona termiczna pomaga zapobiegać przegrzaniu, co może prowadzić do uszkodzenia izolacji silnika, uzwojenia, i inne komponenty.
Wydłuża żywotność:
Zapobiegając przegrzaniu, ochrona termiczna przyczynia się do dłuższej żywotności silnika.
Bezpieczeństwo:
Minimalizuje ryzyko pożaru lub innych zagrożeń spowodowanych przegrzaniem silnika.

🔍 2. Główne typy i ewolucja technologiczna

Typ	‌Zasada pracy	‌Cechy	Obowiązujące scenariusze
Bimetaliczny ochraniacz termiczny	Gięcie blach pod wpływem temperatury	Prosta struktura, niski koszt, automatyczne resetowanie, ale na dokładność wpływa stosunek materiału	Silniki do urządzeń gospodarstwa domowego, małe silniki przemysłowe
Elektroniczny ochraniacz	Sygnał prądu/temperatury wykrywania wiórów	Wysoka dokładność, programowalna krzywa ochrony, wsparcie zdalnego monitorowania, ale wymaga odpowiedniego kontrolera	Inteligentne urządzenia przemysłowe, silniki precyzyjne
Trójfazowe zabezpieczenie termiczne	Kompleksowa ochrona przed przeciążeniem i przegrzaniem	Obsługa silników o mocy 0,55 kW–75 kW, silna odporność na zanieczyszczone środowisko, może zastąpić tradycyjny “przekaźnik termiczny + stycznik” rozwiązanie	Silniki przemysłowe, pompy głębinowe

Notatka: Opatentowana technologia Tianyin Electromechanical znacznie poprawia niezawodność reakcji poprzez optymalizację połączonej struktury pasków bimetalicznych (takie jak dodanie elementów zabezpieczenia nadprądowego).

Ochrona termiczna silnika elektrycznego o stopniu ochrony IP54 IP55 Tolerancja temperatury ± 5o C – Przełącznik termiczny,

6Wysokiej jakości elektryczne zabezpieczenie termiczne AP/3MP do silnika blendera

5Przetężenie AP/2MP 50℃-180℃, zabezpieczenie termiczne silnika przed przegrzaniem

📌 3. Kluczowe parametry wyboru

Parametry	‌Wymagania	‌Opierać
Temperatura działania	40°C–170°C (dostosowane do poziomu izolacji silnika)	Należy dopasować limit temperatury uzwojenia silnika
Prąd znamionowy	2A–20A (dobierane w zależności od mocy silnika)	Zapobiegaj fałszywemu wyzwalaniu lub awariom zabezpieczeń
Tryb resetowania	Reset automatyczny/reset ręczny	Automatyczne resetowanie jest odpowiednie dla lodówek i wentylatorów; reset ręczny jest stosowany w scenariuszach wysokiego ryzyka
Standardy certyfikacji	TS16949、ul、CE (EN 60730-2-2)	Obowiązkowe wymagania bezpieczeństwa i ochrony środowiska

⚠️ 4. Środki ostrożności dotyczące stosowania
„Specyfikacje instalacji”.:
Zagięcie przewodu musi znajdować się w odległości większej niż 6 mm od nasady, aby uniknąć uszkodzenia i słabego kontaktu;
Po spawaniu w wysokiej temperaturze, musi być chłodzony dłużej niż 30 sekund, aby zapobiec uszkodzeniu ochraniacza przez ciepło.
‌ Environmental Adaptability‌:
Unikaj stosowania nieuszczelnionych ochraniaczy (jak tradycyjne styczniki) w silnie zanieczyszczonym środowisku;
Regularnie sprawdzaj zmęczenie i starzenie się pasków bimetalicznych i wymieniaj je w połączeniu z cyklem konserwacji sprzętu.
„Unikanie konfliktów funkcji”.:
Silniki samochodowe z funkcją zapobiegającą przytrzaśnięciu wymagają oprogramowania do kontroli temperatury, aby zapobiec zakłócaniu przez zabezpieczenia sprzętowe wykrywania przeszkód.

♻️ 5. Rozwiązywanie problemów
Typowe przyczyny, dla których silnik pali się, ale zabezpieczenie nie działa:
„Błąd okablowania”.: Ochronnik nie jest podłączony szeregowo w obwodzie głównym silnika;
„Ustawiona wartość jest zbyt wysoka”.: Ustawienie progu temperatury działania lub prądu przekracza zakres tolerancji silnika;
„Opóźnienie reakcji”.: Taśma bimetaliczna wymaga czasu akumulacji ciepła i nie radzi sobie z chwilowymi zwarciami.
Zaleca się nadanie pierwszeństwa produktom, które przeszły próbę zwarciową (Klauzula 18.101) określone w GB/T 14536.3-2022 standard zapewniający niezawodność w ekstremalnych warunkach pracy.
