Wtyczka czujnika temperatury wody samochodowej (Dla wentylatora chłodzenia chłodnicy)

Czujnik temperatury wody jest podstawowym elementem układu chłodzenia samochodu. Jego podstawowym elementem jest termistor NTC, który jest zainstalowany na głowicy cylindra silnika lub kanale wodnym. Ten komponent wygląda prosto, ale w rzeczywistości jest to bardzo ważne dla kontroli silnika. Będzie to bezpośrednio wpływać na dostosowanie ECU kwoty iniekcji i czas zapłonu.

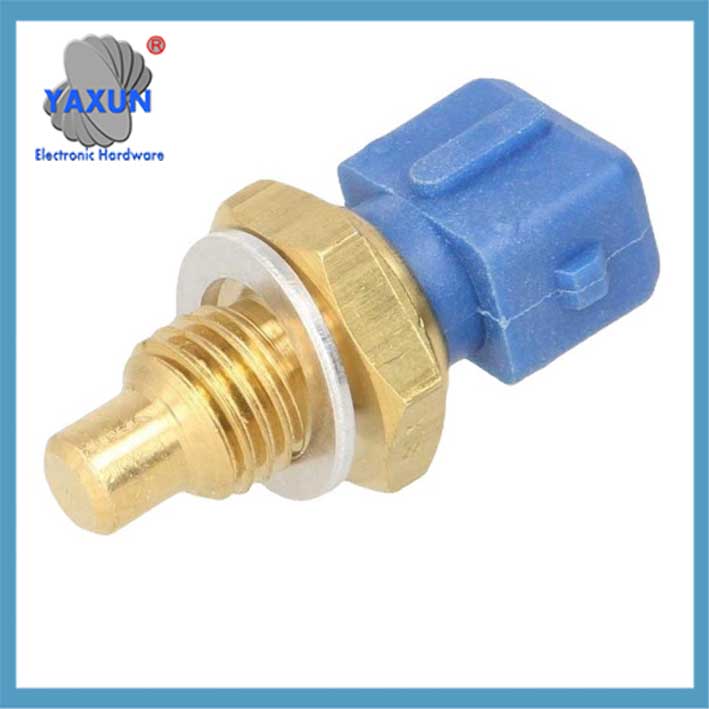

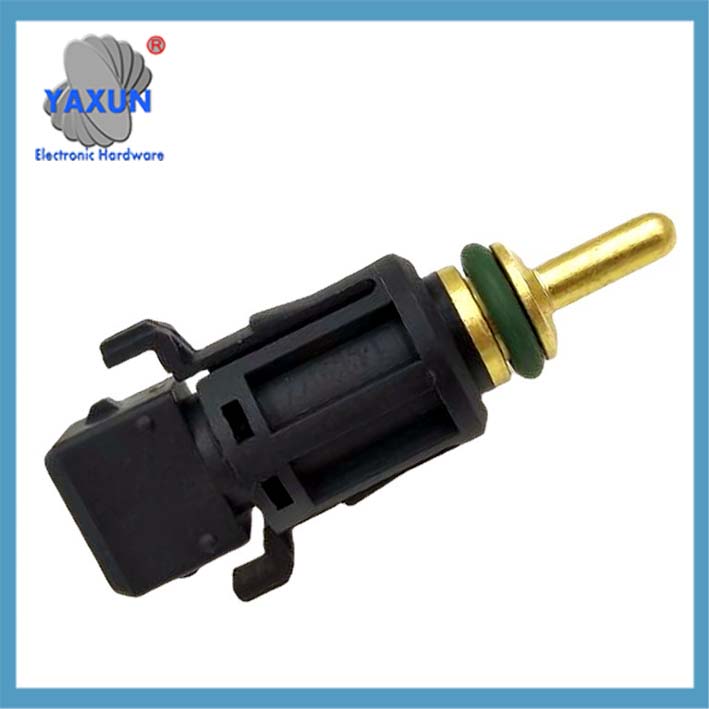

1433077 13621433077 MEK105210 NSC000100 dla systemów chłodzenia BMW czujnik temperatury wody

1/2Czujnik temperatury wody NPT VDO do wskaźnika temperatury wody olejowej, 38℃ ~ 120 ℃

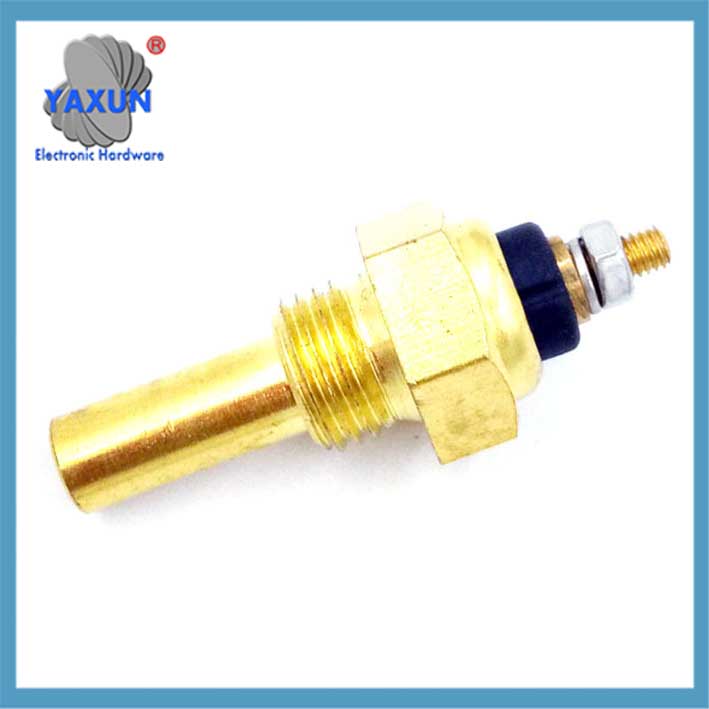

Czujnik temperatury wody silnika 3/8 NPT 3W 103 Mosiądzy silnik czujnik generatora czujnika temperatury wody

Rezystancja termistora wewnątrz czujnika zmienia się wraz z temperaturą: im niższa temperatura, tym większy opór, i im wyższa temperatura, tym mniejszy opór. ECU określa temperaturę wody, mierząc tę ​​zmianę rezystancji. 8 Uwaga dodatkowa: W temperaturze 30°C, rezystancja wynosi zwykle 1,4–1,9 kΩ.

Pozycja montażowa czujnika temperatury wody różni się znacznie w zależności od modelu: Corolla znajduje się po prawej stronie bloku cylindrów, Accord znajduje się z przodu silnika, a Focus znajduje się z tyłu bloku cylindrów. Nowoczesne modele są bardziej instalowane z boku głowicy cylindrów w pobliżu termostatu.

Typowe zjawiska awarii czujników temperatury wody: trudny zimny start, Niestabilna prędkość biegu jałowego, nieprawidłowy wskaźnik temperatury wody, itp. Silnik musi zwiększyć ilość wtrysku o ok 30% w niskich temperaturach, i jeśli czujnik ulegnie awarii, nie da się tego odpowiednio zrekompensować.

Istnieje pięć sposobów wykrywania czujników temperatury wody: pomiar rezystancji multimetrem, próba gorącej wody, analiza przepływu danych, itp. Wśród nich, Test nagrzewania za pomocą multimetru jest najczęściej stosowaną metodą wykrywania na miejscu.

Podczas wymiany czujnika temperatury wody, najpierw należy spuścić płyn chłodzący, w przeciwnym razie spowoduje to zasysanie powietrza do układu chłodzenia. Po instalacji, należy również sprawdzić uszczelnienie, aby zapobiec wyciekom płynu chłodzącego.

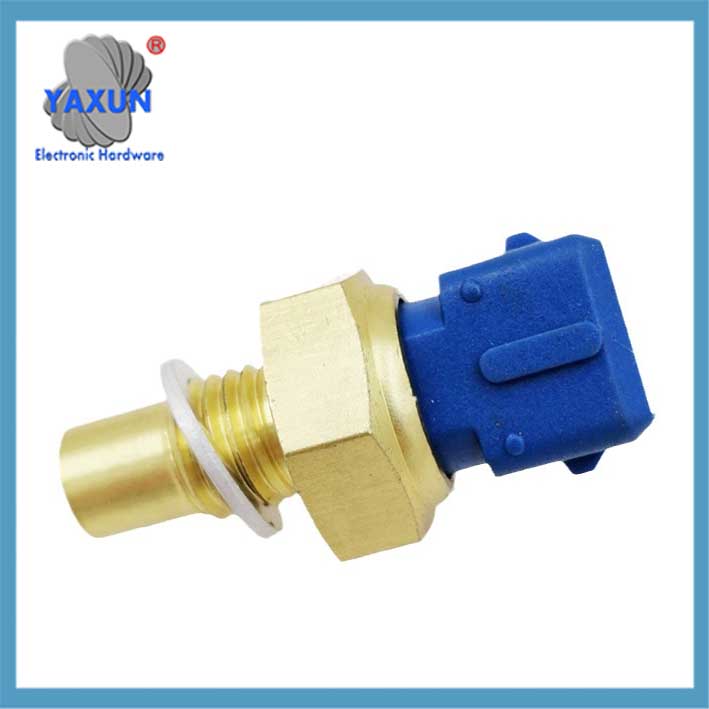

0015422317 A0105422317 0025425917 0005423717 3455427417 Przełącznik czujnika temperatury wody chłodzącej

Przełącznik termiczny czujnika samochodu Honda 37770-PY3-A01 37770PY3A01

Dotyczy czujnika temperatury wody Daewoo Chevrolet 96279857 96325864

Poniżej znajduje się kompleksowy opis samochodowego czujnika temperatury wody, który jest zorganizowany w połączeniu z zasadami technicznymi, charakterystyki funkcjonalne i punkty rozwiązywania problemów:

I. Struktura rdzenia i zasada działania

1. Charakterystyka termistora
Stosowanie ujemnego współczynnika temperaturowego (NTC) materiały półprzewodnikowe, Wartość rezystancji maleje wykładniczo, gdy temperatura rośnie (około 2,5 kΩ przy 20 ℃, i spada do 0,3 kΩ przy 80 ℃).
Zmiana rezystancji jest przetwarzana na sygnał elektryczny (1.3-3.8Zakres liniowy V) przez obwód trójprzewodowy lub czteroprzewodowy i przesyłany do jednostki sterującej silnika (ECU).

2. Logika wyjścia sygnału
ECU oblicza temperaturę wody w czasie rzeczywistym po otrzymaniu sygnału napięciowego:
Warunki niskiej temperatury (-20℃): Zwiększyć kąt wyprzedzenia zapłonu o 8-12° i zwiększyć ilość wtrysku (+30% kompensacja zimnego rozruchu).
Warunki wysokiej temperatury (100℃): Opóźnić kąt wyprzedzenia zapłonu o 4-6°, aby zapobiec wybuchowi.

Ii. Miejsce i typ instalacji

Notatka: Nowoczesne modele wykorzystują najczęściej zintegrowany czujnik czteroprzewodowy, który jest zamocowany na złączu termostatu z boku głowicy cylindrów.

Iii. Szczegółowe wyjaśnienie funkcji i efektów
1. Sterowanie silnikiem
Korekta paliwa: zwiększyć stężenie wtrysku w niskiej temperaturze i przywrócić referencyjną ilość wtrysku w wysokiej temperaturze.
Regulacja prędkości biegu jałowego: zwiększyć prędkość do 1200-1500 obr./min w niskiej temperaturze (przez zawór regulacji prędkości biegu jałowego).
2. Zarządzanie systemem chłodzenia
Gdy temperatura wody wynosi ≥95 ℃, uruchamia się wentylator chłodzący (skoordynowane z normalnie zamkniętym przełącznikiem kontroli temperatury).
Gdy temperatura jest nienormalnie wysoka (>105 ℃), włączony jest tryb pracy na wysokich obrotach wentylatora.
3. Instrumenty i diagnostyka
Wskaźnik temperatury wody w napędzie wyświetla temperaturę w czasie rzeczywistym (błąd <±15℃ jest normalne).
Wyjściowy kod błędu (takie jak P0115/P0118) do odczytu przez przyrząd diagnostyczny.

Iv. Manifestacja i diagnostyka usterek
Typowe typy usterek

Metoda diagnostyczna
1. Test odporności
Wyjmij czujnik i za pomocą multimetru zmierz rezystancję między zaciskami:
30℃ środowisko: normalna wartość rezystancji 1,4-1,9 kΩ.
80℃ zanurzenie w gorącej wodzie: rezystancja powinna spaść do 0,3–0,4 kΩ (jeśli niezmienione, awaria).

2. Analiza przepływu danych
Przyrząd diagnostyczny odczytuje przepływ danych ECU:
Wartość normalna: 90–105℃ (napędowy).
Komunikat o błędzie: Wyświetlacz -40 ℃ (obwód otwarty) lub 130 ℃ bez zmian (zwarcie).

V. Środki ostrożności podczas konserwacji
1. Specyfikacje operacji wymiany
Przed wymontowaniem czujnika spuścić płyn chłodzący, aby zapobiec przedostawaniu się powietrza do układu chłodzenia.
Podczas montażu użyj środka uszczelniającego, i kontrolować moment obrotowy na 8–12 N·m (zapobieganie wyciekom).
2. Wybór i dopasowanie modelu
Zakres rezystancji: Należy dopasować charakterystykę rezystancji 275–6500 Ω oryginalnego samochodu.
Typ interfejsu: Potwierdź specyfikacje, takie jak gwint M18×1,5 lub gwint stożkowy ZM14.
Ostrzeżenie: Awaria czujnika może spowodować wzrost zużycia paliwa o ponad 15% lub trwałe uszkodzenie silnika, i należy go w odpowiednim czasie wymienić.
syrenka Skopiuj kod
wykres TD
A[Awaria czujnika temperatury wody] –> B{Kroki wykrywania}
B –> C[Pomiar rezystancji multimetrem]
B –> D[Przyrząd diagnostyczny odczytuje strumień danych]
C –>|Nienormalny opór| mi[Wymienić czujnik]
D –>|Dryf sygnału| mi
C –>|Normalny opór| F[Sprawdź uziemienie linii]
D –>|Normalny sygnał| G[Sprawdź inne systemy]
