5×20 mm Szybko (Powolny) Bezpieczenia rurowe z przewodami

The 520 Bezpiecznik to cylindryczna szklana lub ceramiczna rurka bezpiecznikowa o średnicy 5 mm i długości 20 mm. Napięcie znamionowe wynosi zwykle 250 V, a prąd waha się od 0,1 A do 30 A.

Istnieją dwa główne typy 5*20 bezpieczniki: typ szybkiego nadmuchu (typu F) i typu wolnowydmuchowego (Typ T). Typ szybkiego przedmuchu nadaje się do ogólnego sprzętu elektronicznego, natomiast typ o powolnym przedmuchu jest odpowiedni dla urządzeń o dużym prądzie rozruchowym, takich jak silniki. Obecne specyfikacje są bardzo szerokie, od najmniejszego 0,1A do największego 30A.

F5AL Bezpiecznik szybki 5A 250V Bezpieczniki szklane 0.2 X 0.79 cal, 5 X 20 mm (5wzmacniacz)

2Szybko działający szklany kaset rurkowy 250 V x 20 mm

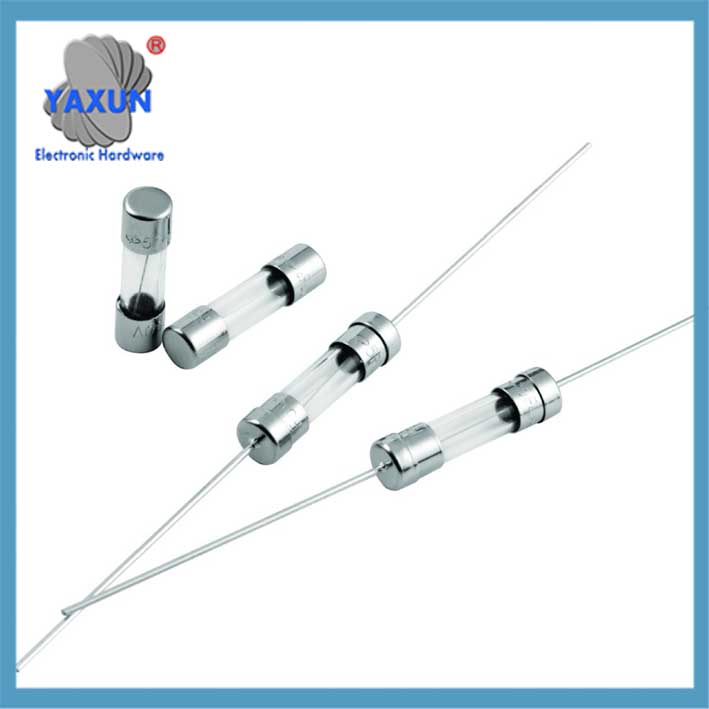

5 * 20mm Osiowa szklana rurka bezpiecznikowa ze zdjęciem w rozmiarze przewodu ołowianego

Jeśli chodzi o scenariusze zastosowań, ten typ bezpiecznika jest szeroko stosowany w sprzęcie gospodarstwa domowego, sprzęt przemysłowy, elektronika samochodowa i inne dziedziny. Do parametrów, na które należy zwrócić uwagę przy zakupie, należy prąd znamionowy, napięcie znamionowe, charakterystyka fuzji (szybko lub wolno), i standardy certyfikacji (takie jak ULA, CSA, VDE, itp.).

Istnieją również różne rodzaje 5*20 uchwyty bezpieczników, takie jak bezpośredni typ wtyczki, typ wodoodporny z przewodami, i rodzaj montażu na płytce drukowanej. Wodoodporne oprawki bezpieczników nadają się do trudnych warunków, takich jak oświetlenie zewnętrzne. Obciążalność prądowa oprawki bezpiecznika wynosi zwykle 6-10A, i może osiągnąć nawet 30A.

5*20 bezpiecznik ma standardowy rozmiar (5średnica mm, 20długość mm) element zabezpieczający obwód cylindryczny, używany głównie do zabezpieczenia nadprądowego. Poniżej znajdują się jego podstawowe cechy i informacje o zastosowaniu:

I. Podstawowe specyfikacje i typy
„Rozmiar standardowy”.
Ujednolicona cylindryczna konstrukcja o średnicy 5 mm x długości 20 mm, opakowanie szklane lub ceramiczne, i elektrody z metalowymi osłonami na obu końcach. ‌
„Szklana rurka”.: przejrzyste i widoczne, łatwo obserwować stan bezpiecznika (powszechne w urządzeniach gospodarstwa domowego niskiego napięcia).
„Rura ceramiczna”.: silna odporność na wysoką temperaturę, nadaje się do środowisk przemysłowych. ‌

„Zakres prądu i napięcia”.
„Napięcie znamionowe”.: główne to 250V, a niektóre modele obsługują napięcie 125 V. ‌
„Aktualny zakres”.: Zasięg 0,1 A ~ 30 A, wspólne segmenty obejmują:
„Mały prąd”. (≤1A): 0.1A, 0.2A, 0.25A, 0.5A, 1A (instrumenty precyzyjne, Oświetlenie LED);
„Średni i wysoki prąd”. (>1A): 2A, 3A, 5A, 10A, 15A, 20A, 30A (sprzęt zasilający, silnik);

„Charakterystyka utrwalania” Typ szybkiego przerwania (typu F): Szybka reakcja, nadaje się do wrażliwego sprzętu elektronicznego (oznaczone jako F1A, F5A). ‌
Typ wolnoprzerwujący (Typ T): Odporny na chwilowe udary prądowe, nadaje się do silników i transformatorów (oznaczone jako T2A, T10A). ‌

5 * 20mm Osiowa rurka bezpiecznikowa szklana Szybki przedmuch 250 V Z przewodem 0,5 A/1 A/2 A/3 A/3,15 A/4 A/5 A/6,3 A/8 A/10 A/12 A/15 A

5 * 20mm Osiowy bezpiecznik szklany Szybki i szybki wyłącznik 250 V z przewodem 0,5 A-25 A

520S-250mA .25A 250V, zwłoczny 5 X 20 Bezpiecznik kasetowy

Ii. Kluczowe parametry i certyfikaty

Parametry elektryczne‌ „Zdolność wyłączania”.: 35A@250V (model niskoprądowy) do 200A przy 250V (model wysokoprądowy), zapewniając bezpieczne odłączenie w przypadku zwarcia. ‌
„Możliwość dostosowania temperatury”.: Temperatura pracy ‌-55 ℃ ~ 125 ℃‌, przeszedł test szoku gorącego i zimnego (-40Cykl ℃ ~ 90 ℃). ‌

„Certyfikat bezpieczeństwa”.
Produkty głównego nurtu przeszły ‌UL, CSA, CCC, VDE, Certyfikat RoHS‌ i spełniają międzynarodowe standardy bezpieczeństwa. ‌

🛠️ III. Scenariusze zastosowań i akcesoria „Typowe zastosowania”.
‌Sprzęt gospodarstwa domowego‌: zasilacz, płytka drukowana małego urządzenia (powszechnie używane 1A ~ 5A). ‌
„Urządzenia przemysłowe”.: serwonapęd, moduł zasilania (powszechnie używane 10A ~ 30A). ‌
‌Sprzęt zewnętrzny‌: wodoodporny uchwyt bezpiecznika (Stopień IP67) do oświetlenia ulicznego i urządzeń montowanych na pojazdach. ‌

‌Pasujący uchwyt bezpiecznika‌
„Typ instalacji PCB”.: konstrukcja z prostą nogą/zgiętą nogą (takie jak PTF-77), obsługujący prąd 10A ~ 20A. ‌
‌Wodoodporny typ przewodu‌: z osłoną z PCV i niklowanymi mosiężnymi zaciskami (takie jak H3-520E), nadaje się do trudnych warunków. ‌

💡 IV. Rekomendacje zakupu „Aktualne dopasowanie”.
Wybierz według 1.5 razy większy od maksymalnego prądu roboczego obwodu (Na przykład: maksymalny prąd obwodu wynosi 2A → wybierz bezpiecznik 3A). ‌
„Typ silnika”.: Preferuj typ wolnoprzerwujący (T) aby uniknąć fałszywego bezpiecznika przy uruchomieniu. „Obwód cyfrowy”.: Wybierz typ szybkiej przerwy (F) w celu zwiększenia reakcji nadprądowej. ‌
„Certyfikacja i niezawodność”.
Potwierdź, że produkt ma znak UL/CCC, aby uniknąć marek niecertyfikowanych (wysokie ryzyko bezpieczeństwa). ‌

„Kanały zakupów”.
Zakup zbiorczy: Elektronika Yaxun’ 1688 platforma ($0.02/sztuka, 100 sztuk minimalnie) ‌
Wymiana detaliczna: Elektronika Yaxun’ JD/Tmall (o $0.5 Do 10 sztuki). ‌

💎 Podsumowanie
5*20 Bezpiecznik jest podstawowym elementem zabezpieczającym obwody elektroniczne. Wybór musi opierać się na bieżącym zapotrzebowaniu, charakterystyka stapiania i warunki środowiskowe. Daj pierwszeństwo produktom markowym, posiadającym pełne certyfikaty (takich jak Litte i Huade), i dopasuj je do odpowiednich oprawek bezpieczników, aby zapewnić stabilną instalację. Do scen przemysłowych lub plenerowych, pamiętaj, aby wybrać modele wodoodporne i odporne na wysokie temperatury, aby zapewnić długoterminową niezawodność.
