Funksjoner og applikasjoner av Resettable Chip Fules

Tilbakestillbare brikkesikringer (PPTC) er overstrømsbeskyttelseskomponenter basert på de positive temperaturkoeffisientene til polymerer. De har en automatisk tilbakestillingsfunksjon og er mye brukt i kretsbeskyttelse av elektronisk utstyr. Følgende er kjernepunktene:
1. Struktur og arbeidsprinsipp
Materialsammensetning
Den er sammensatt av spesialbehandlet polymerharpiks (slik som PE-polymerer) og ledende partikler (kjønrøk eller metallpartikler). Under normale forhold, de ledende partiklene danner en bane med lav motstand (0.1-flere ohm). "Beskyttelsesmekanisme".
Når det oppstår overstrøm, den termiske effekten av strømmen får harpiksen til å smelte og utvide seg, det ledende nettverket til å bryte, og motstanden øker plutselig til en tilstand med høy motstand (opptil megohm), begrense strømmen til mikroampere. Etter at feilen er løst, de ledende partiklene avkjøles og krymper, koble til på nytt, og gjenopprett tilstanden med lav motstand uten manuell utskifting‌. ‌

PPTC tilbakestillbar sikring AEM Components Kina Leverandør

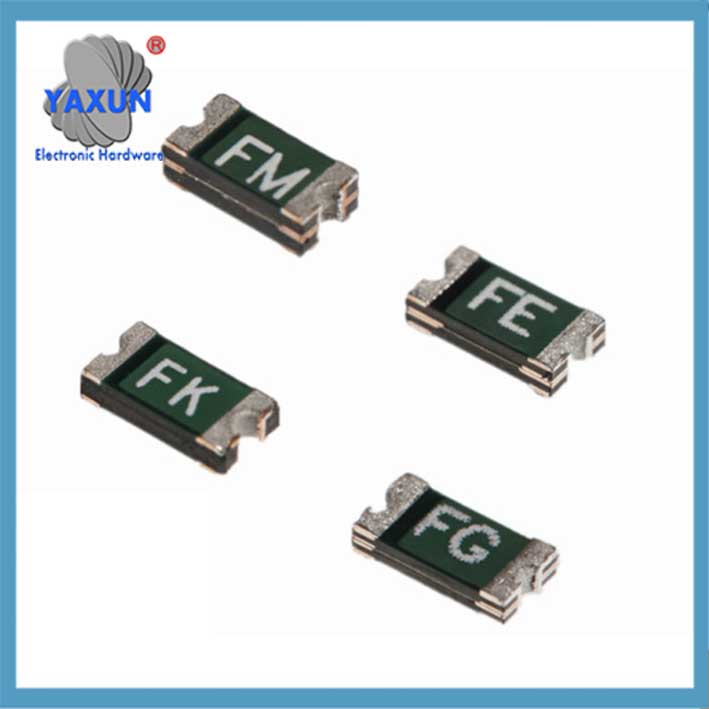

Funksjon og anvendelse av SMD Resettable Sikring

Chip SMD tilbakestillbar sikring Kina leverandør

Overstrømsbeskyttelse:
Tilbakestillbare sikringer begrenser overdreven strømflyt i en krets, forhindrer skade på sensitive komponenter under kortslutninger eller overbelastningsforhold.

Overtemperaturbeskyttelse:
De kan også føle og reagere på for høye temperaturer, utløses til en tilstand med høy motstand for å forhindre overoppheting og potensiell skade.

Selvtilbakestilling:
I motsetning til tradisjonelle sikringer, tilbakestillbare sikringer går automatisk tilbake til lav motstand når feiltilstanden er fjernet og temperaturen eller strømmen faller under triggerpunktet.

2. Nøkkelparametere og egenskaper

3. Typiske bruksscenarier
Forbrukerelektronikk:
Mye brukt i smarttelefoner, bærbare datamaskiner, TV-er, og andre elektroniske enheter for å beskytte mot overstrøm og overtemperaturproblemer.
Strømforsyninger:
Gi pålitelig beskyttelse for strømforsyninger i ulike enheter og systemer, forhindrer skade fra kortslutning eller overdreven strømtrekk.
Bilelektronikk:
Brukes i biler for å beskytte dashbordelektronikk, kontrollmoduler, og underholdningssystemer fra overstrømmer.
Telekommunikasjon:
Beskytter rutere, brytere, og andre kommunikasjonsenheter fra skade forårsaket av overstrøm, sikre uavbrutt tilkobling.
Industrielle kontrollsystemer:
Beskytt elektroniske kontrollpaneler, PLS-er (Programmerbare logiske kontroller), og andre kritiske komponenter i industrielle omgivelser.
Luftfarts- og kjernefysiske applikasjoner:
Gi pålitelig beskyttelse i miljøer der det er vanskelig eller upraktisk å bytte sikring.
Medisinsk utstyr:
Kan finnes i enkelte medisinske enheter, sikre sikkerheten og påliteligheten til kritisk medisinsk utstyr.
Lydsystemer:
Beskytter høyttalere, spesielt diskanthøyttalere, fra skade på grunn av overkjøring.

P075 Sikringer 0,75A 13,2V Hurtigvirkende Chip SMD 1812 Patronsikringer Tilbakestillbar sikring

Selvgjenopprettende sikring SMD 1206 nSMD025 250MA 16V

1.1En 8V hurtigvirkende brikke SMD 1812 Patronsikringer Tilbakestillbar sikring

4. Utvalgshensyn
‌Gjeldende matching‌: Vedlikeholdsstrømmen skal være 1.25 ganger høyere enn den maksimale driftsstrømmen til kretsen‌;
‌Pakkevalg‌: Velge 0402/0603 og andre størrelser i henhold til PCB-plassen, og 1812/2920 emballasje er nødvendig for høystrømsscenarier‌;
‌Miljøtilpasningsevne‌: Den nåværende bruken må reduseres i miljøer med høy temperatur for å unngå falsk utløsning‌.

5. Teknologiutviklingstrender
‌Materialoptimalisering‌: Nye nanokomposittmaterialer forbedrer responshastigheten og trykkmotstanden‌.
‌Strukturell innovasjon: For eksempel, YAXUN elektronikk’ justerbare patchkomponenter er egnet for forskjellige kretsoppsett‌.

Hvis du trenger en teststandard, du kan referere til 25°C-miljøet for å verifisere vedlikeholdsstrømmen (ingen handling for 15 minutter) og handlingsstrøm (trigger innenfor 5 minutter) og andre indikatorer.

Fordeler fremfor tradisjonelle sikringer:
Selvtilbakestilling:
Eliminerer behovet for manuell sikringsbytte, redusere nedetid og vedlikeholdskostnader.
Kompakt størrelse:
Tilbakestillbare sikringer er ofte mindre enn tradisjonelle sikringer, gjør dem lettere å integrere i kompakte elektroniske enheter.
Lengre levetid:
I stand til å motstå en rekke overstrømhendelser, fører til en lengre total levetid sammenlignet med tradisjonelle sikringer.
Ingen buedannelse:
Tilbakestillbare sikringer produserer ikke gnister eller lysbuer under en feil, øke sikkerheten.
