Wat is een watertemperatuursensor van de auto -motor?

Een watermotorwatertemperatuursensor meet de temperatuur van water of een vloeibare koelvloeistof. Deze sensoren worden in verschillende toepassingen gebruikt, inclusief automotoren, waterkoelsystemen, en industriële processen, Om de temperatuur te controleren en te reguleren. Gebruikt in verschillende industriële processen om de temperatuur van water of andere vloeistoffen te meten, Vaak in combinatie met dataloggers of besturingssystemen.

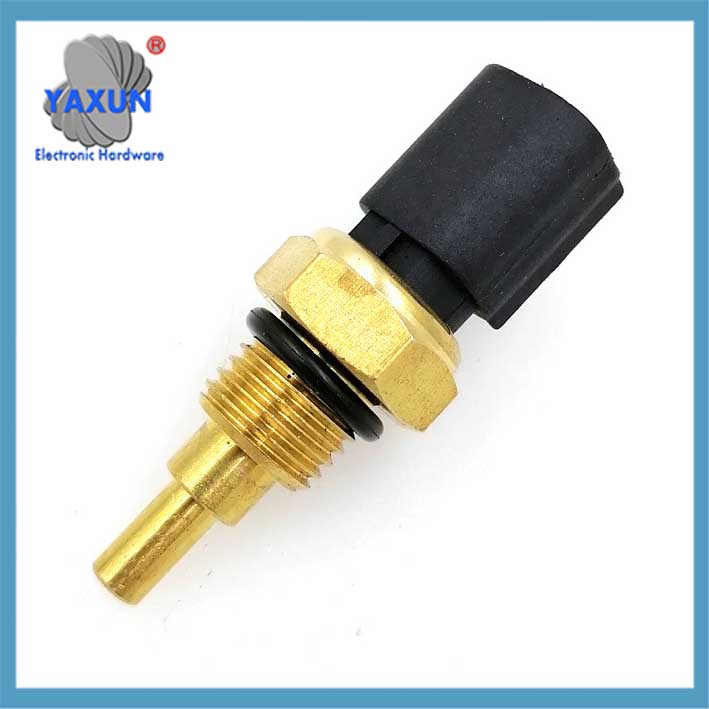

Watertemperatuursensor 1338418 55187822 71741090 1338.C7 Watertemperatuurschakelaar

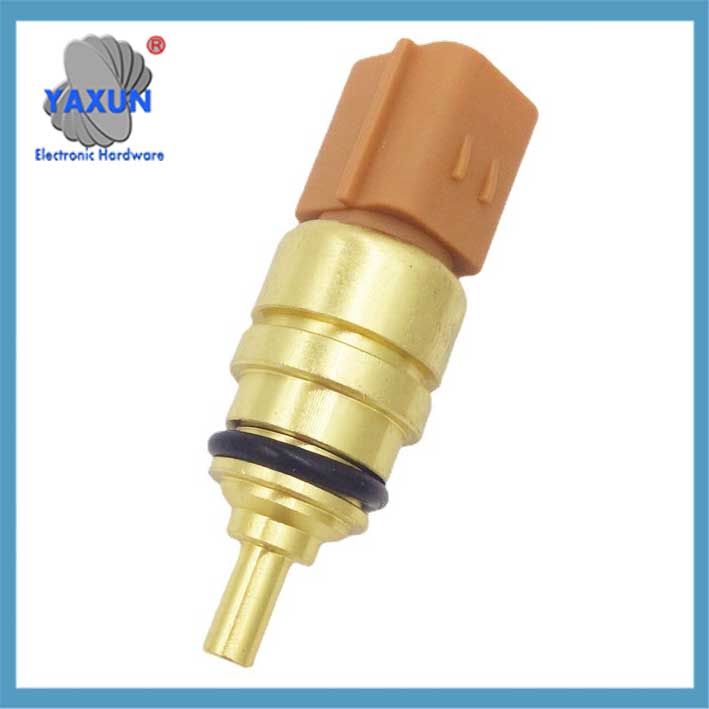

6K2A-12A648-AA watertemperatuursensorplug geschikt voor Ford Water Cooling-ventilator

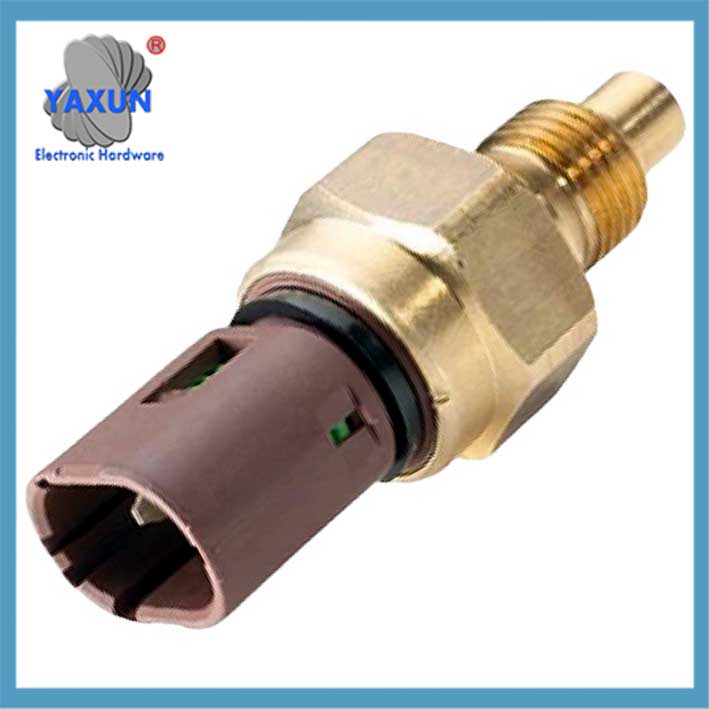

Vervangende watertemperatuursensor, 1/4″ NPT – Autoracebenodigdheden

De belangrijkste functie van de watertemperatuursensor is het bewaken van de motorkoelvloeistoftemperatuur. De kerncomponent is een thermistor met negatieve temperatuurcoëfficiënt (NTC). De weerstandswaarde van dit materiaal neemt exponentieel af als de temperatuur stijgt, zoals ongeveer 2,5kΩ bij 20℃ en ongeveer 0,3kΩ bij 80℃. Met deze functie kan het temperatuurveranderingen omzetten in elektrische signalen.

Wat betreft de installatielocatie, de meeste sensoren (65%) worden op de watermantel van het motorcilinderblok/cilinderkop geïnstalleerd. Sommige bevinden zich ook in de buurt van de cilinderkopthermostaat (22%) of de radiatoruitlaat (13%). Dit ontwerp is bedoeld om rechtstreeks in contact te komen met de koelvloeistof om een ​​nauwkeurige temperatuurmeting te garanderen.

De rol van de sensor is cruciaal: bij lage temperaturen, de ECU zal het injectievolume met verhogen 30% koude start te helpen; bij hoge temperaturen, de hoeveelheid injectiebasis wordt gecorrigeerd. Het heeft ook invloed op het ontstekingssysteem, zoals het vergroten van de ontstekingshoek met 8-12° bij -20℃ en het vertragen met 4-6° bij 100℃ om explosie te voorkomen. In aanvulling, De regeling van het stationair toerental hangt er ook van af, en het toerental wordt bij lage temperaturen verhoogd tot 1200-1500 tpm.

In termen van foutmanifestatie, veel voorkomende problemen zijn onder meer problemen bij de koude start, onstabiel stationair toerental, abnormale werking van de ventilator, enz. Er zijn verschillende manieren om een ​​diagnose te stellen: gebruik een multimeter om de voedingsspanning te meten (normaal 5V of 12V), lees de datastroom (normaal watertemperatuursignaal is ongeveer 95℃), of meet de weerstandswaarde na verwarming (moet 1,4-1,9kΩ zijn bij 30℃).

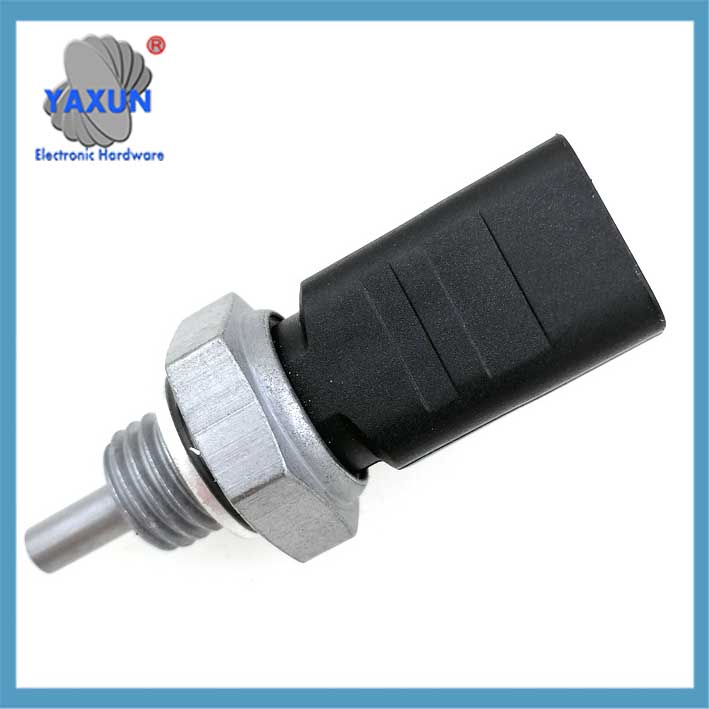

7700810879 Functie en toepassing van auto-watertemperatuursensor

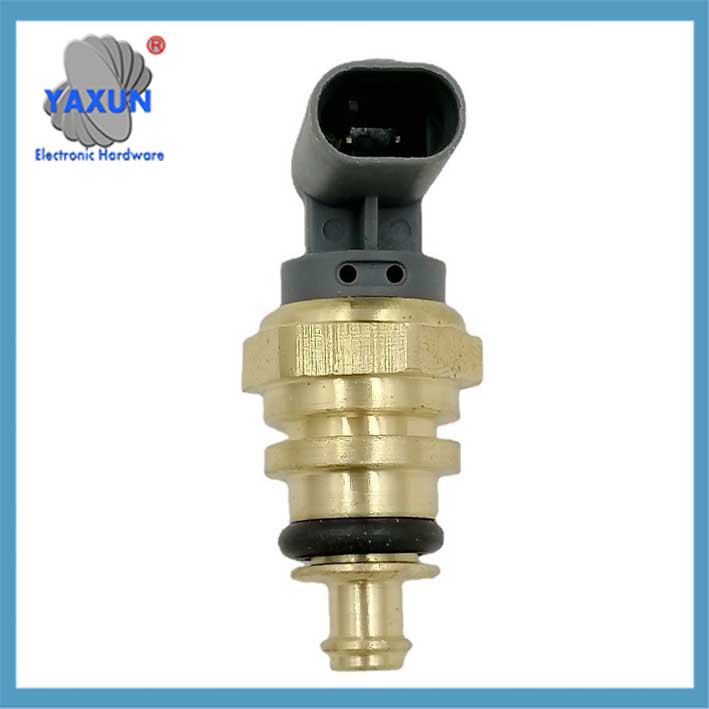

Aangepaste NTC-watertemperatuursensor koperen sondeconstructie

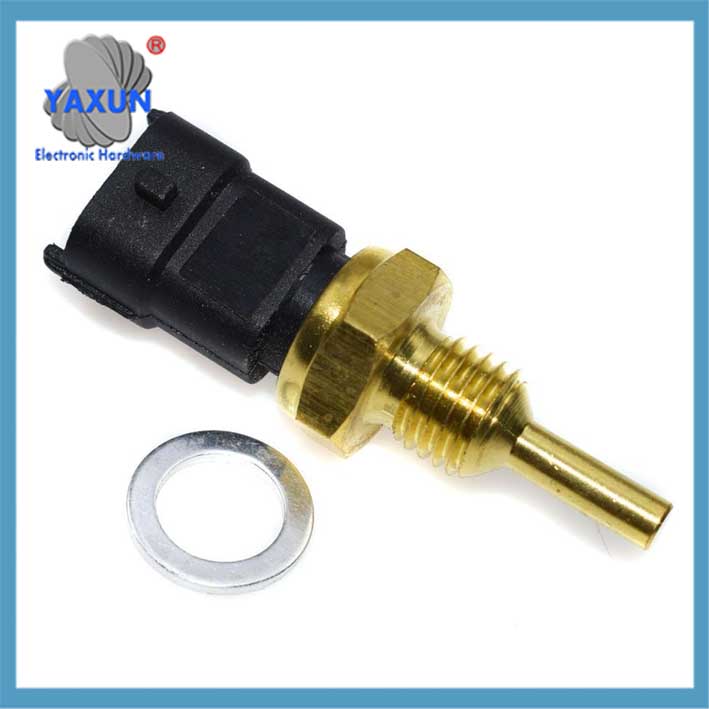

Watertemperatuurzender ~ Koelvloeistoftemperatuursensor & Pigtail-connectorharnas voor GM TX3 TS10075 15326386

De watertemperatuursensor van de automotor is het belangrijkste monitoringelement van het motormanagementsysteem. Zijn functie, structuur, werkingsprincipe en foutmanifestatie zijn als volgt:

🔧 ‌1. Structuur en werkingsprincipe‌
‌Kernelement‌: Goedkeuring van een thermistor met negatieve temperatuurcoëfficiënt (NTC), de weerstandswaarde neemt exponentieel af als de temperatuur stijgt (zoals ongeveer 2,5 kΩ bij 20 ℃, en daalt tot 0,3 kΩ bij 80 ℃).
‌Signaalconversie‌: Zet de verandering in de koelvloeistoftemperatuur om in een elektrisch signaal (meestal 1,3V-3,8V lineaire verandering) en geef deze door aan de motorregeleenheid (ECU).

‌Installatielocatie‌:
Motorcilinderblok/watermantel cilinderkop (verantwoording afleggen 65%);
Koelvloeistofshuntleiding of in de buurt van de thermostaat.

Soorten watertemperatuursensoren:
Motorkoelvloeistoftemperatuursensoren (ECTS):
Gevonden in voertuigen, deze sensoren bewaken de temperatuur van de motorkoelvloeistof, het geven van feedback aan de motorregeleenheid (ECU) voor optimale brandstofinjectie en ontstekingstijdstip.
Sensoren voor waterkoelsysteem:
Gebruikt in op maat gemaakte pc-waterkoelingscircuits of industriële koelsystemen om de temperatuur van het koelmiddel te bewaken en een goede warmteafvoer te garanderen.

Voorbeelden van toepassingen:
Automotive: Bewaking van de motorkoelvloeistoftemperatuur om de motorprestaties te optimaliseren en oververhitting te voorkomen.
Waterkoeling: Behoud van optimale temperaturen in pc-waterkoelingslussen voor stabiele systeemprestaties.
Industriële processen: Bewaken van temperaturen in productieprocessen, HVAC-systemen, en andere toepassingen waarbij vloeistoffen betrokken zijn.
Aquacultuur: Bewaking van de watertemperatuur voor een optimale groei van vissen of planten.
Oceanografie: Meten van de watertemperatuur op verschillende diepten voor onderzoek en monitoring.

⚙️ ‌2. Kernfuncties‌
De watertemperatuursensor levert realtime temperatuurgegevens aan de ECU voor het dynamisch regelen van de werking van de motor:

‌Brandstofcontrole‌: ‌Lage temperatuur‌ (<86℃): Verhoog de injectiehoeveelheid (tot aan +30% compensatie) om de prestaties bij koude start te verbeteren;
‌Hoge temperatuur‌: Verminder de injectiehoeveelheid en optimaliseer de lucht-brandstofverhouding.
‌Ontsteking afstellen‌: Vergroot de ontstekingshoek bij lage temperaturen (8–12° bij -20℃), en vertraging bij hoge temperaturen (4–6° bij 100℃) om explosie te voorkomen.
‌Inactief en warmteafvoerregeling‌: Verhoog het stationair toerental tot 1200–1500 tpm bij lage temperaturen;
Activeer het starten en stoppen van de koelventilator (snelle werking bij hoge temperaturen).
‌Instrumentdisplay‌: Rijd met de wijzer van de watertemperatuurmeter, 90℃ is de ideale werktemperatuur.

Belangrijkste kenmerken:
Meetbereik: Het temperatuurbereik dat de sensor nauwkeurig kan meten.
Nauwkeurigheid: Hoe nauw de metingen van de sensor overeenkomen met de werkelijke temperatuur.
Reactietijd: De snelheid waarmee de sensor reageert op temperatuurveranderingen.
Duurzaamheid: Het vermogen van de sensor om omgevingscondities te weerstaan (BIJV., water, extreme temperaturen).
Montagestijl: Hoe de sensor op het systeem is aangesloten (BIJV., onderdompeling, soort draad).

⚠️ ‌iii. Storingsmanifestatie en diagnose‌
(1) Typische storingssymptomen:
Moeilijk starten van een koude auto, stationair draaiende schommelingen of abnormale toename;
Abnormale indicatie van de watertemperatuurmeter (geen beweging, vals hoog of buiten bereik);
De koelventilator blijft draaien of start helemaal niet;
Verhoogd brandstofverbruik en zwakke acceleratie.

(2) Detectiemethode:

Iv. Foutimpactmechanisme ‌ ‌Signaalvervorming‌: ECU schat de temperatuur verkeerd in (zoals het ontvangen van een vast signaal van -40℃ of 130℃), resulterend in een onjuiste injectie-/ontstekingsstrategie;
‌Lijnfout‌: Open circuit/kortsluiting blokkeert de signaaloverdracht, waardoor het mengsel onevenwichtig wordt;
‌Veroudering van componenten‌: Karakteristieke drift van de thermistor of corrosie van het koelmiddel veroorzaken een verminderde nauwkeurigheid.

💎 Samenvatting
De watertemperatuursensor is zoals de “thermometer” van de motor. De nauwkeurigheid ervan houdt rechtstreeks verband met het brandstofverbruik, emissiebeheersing en mechanische levensduur. Regelmatig controleren van de weerstandskarakteristieken en signaalstabiliteit (vooral de vergelijking tussen warme en koude toestanden) kan effectief systemische storingen voorkomen die worden veroorzaakt door sensorstoringen.
