Што е осигурувач за чипс за ресетирање?

Осигурувач за чип што може да се ресетира, познат и како PTC (Позитивен температурен коефициент) осигурувач што може да се ресетира, е еден вид уред за површинско монтирање (SMD) кој ги штити електронските кола од прекумерна струја и прегревање. Дејствува како традиционален осигурувач, но може автоматски да се ресетира откако ќе се отстрани дефектот. Кога ќе се појави дефект како прекумерна струја или краток спој, отпорноста на осигурувачот се зголемува, ограничување на протокот на струја. Откако ќе се отстрани дефектот и осигурувачот ќе се олади, неговиот отпор се враќа во нормала, овозможувајќи повторно да тече струја.

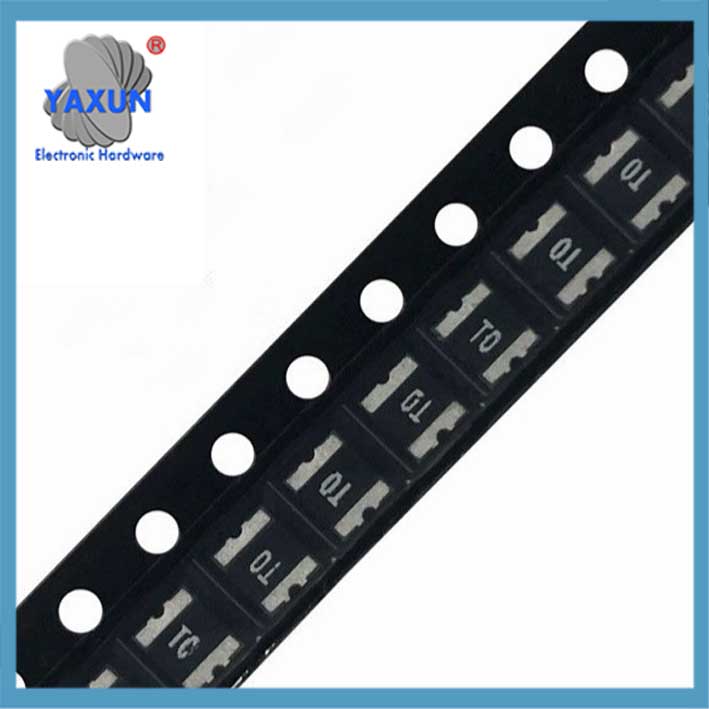

Осигурувач за самообновување PPTC чип 1210 2A 2,5A 3A 6V 30V 33V 60V SMD

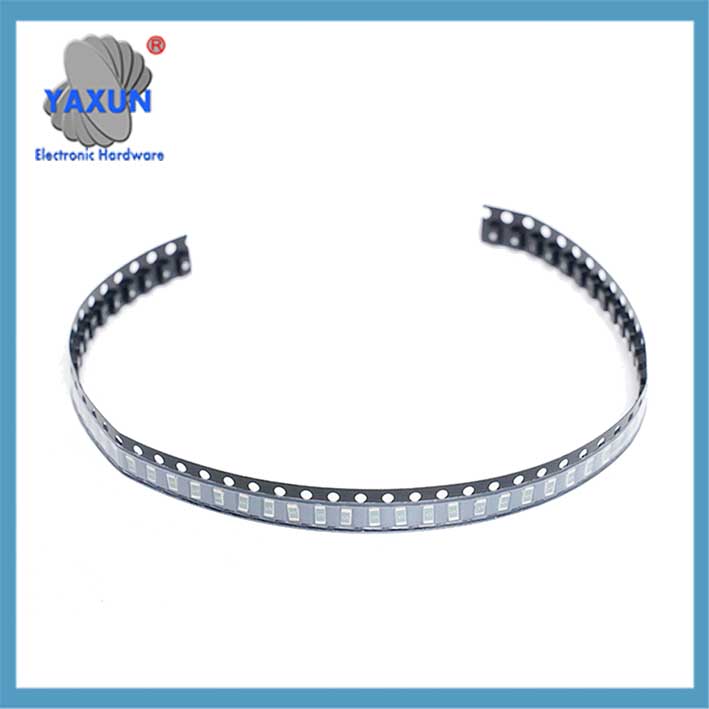

SMD осигурувач што може да се ресетира 1206 SMD Чип 6V 0,35A (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

SMD осигурувач што може да се ресетира 1812 16V 2a Површинска монтажа чип за COM-комуникација Заштита на прекумерна струја

Осигурувачот за чип што може да се ресетира (PPTC) е елемент за заштита од прекуструјна основа на карактеристиките на позитивниот температурен коефициент на полимерот. Има функција за автоматско ресетирање и широко се користи во заштитата на кола на електронската опрема. Следниве се нејзините основни точки:

1. Структура и принцип на работа
Состав на материјал
Составен е од специјално обработена полимерна смола (како PE полимер) и спроводливи честички (саѓи или метални честички). Во нормални услови, проводните честички формираат патека со низок отпор (0.1-неколку оми),.
Заштитен механизам
Кога ќе се појави прекумерна струја, термичкиот ефект на струјата предизвикува топење и проширување на смолата, проводната мрежа се прекинува, а отпорот наеднаш се зголемува до состојба на висок отпор (до нивото на мегом), ограничување на струјата на нивото на микроампер.
Откако ќе се реши дефектот, проводните честички се ладат и се собираат, повторно поврзете се, и вратете се во состојба со низок отпор, без потреба од рачна замена.
Однесување на PTC:
Осигурувачите што се ресетираат користат полимерен позитивен температурен коефициент (PPTC) материјал. Овој материјал покажува значително зголемување на отпорноста со зголемувањето на температурата.

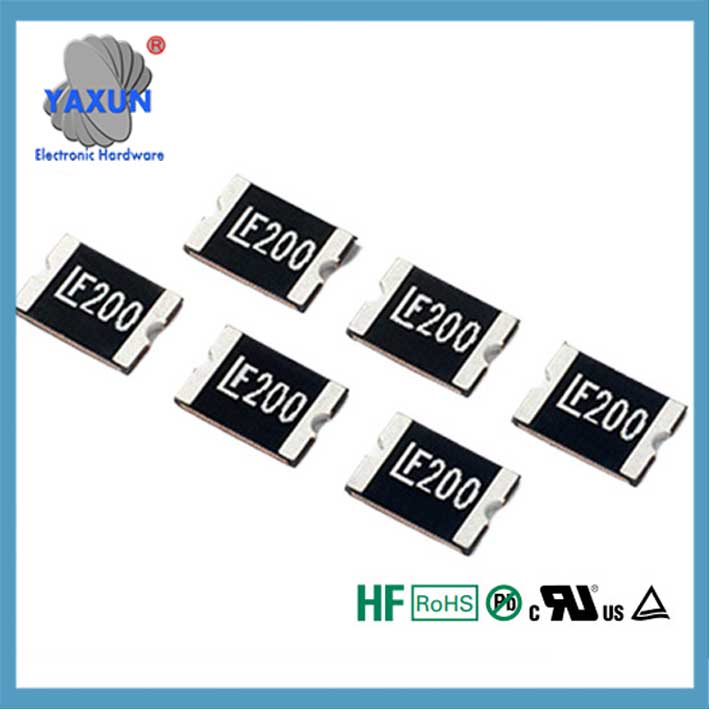

Littelfuse површинска монтажа Осигурувач за ресетирање Кина добавувач

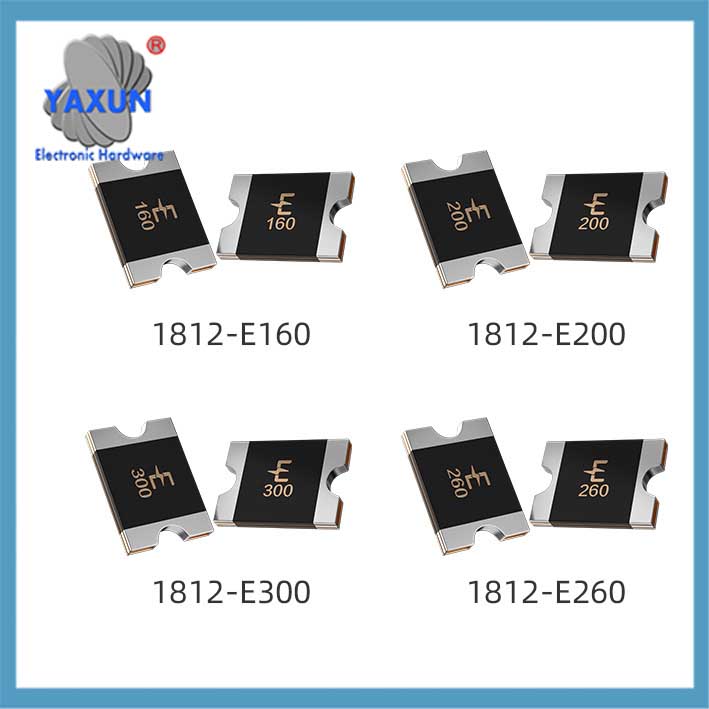

ЛФ 1812 Осигурувач за ресетирање PPTC 1812L SMD само-обновување 0.2A 0.5A 500mA 0.75A 1.1A 1.5A 2A 2.6A 3A 6V 8V 13.2V 15V 24V 30V

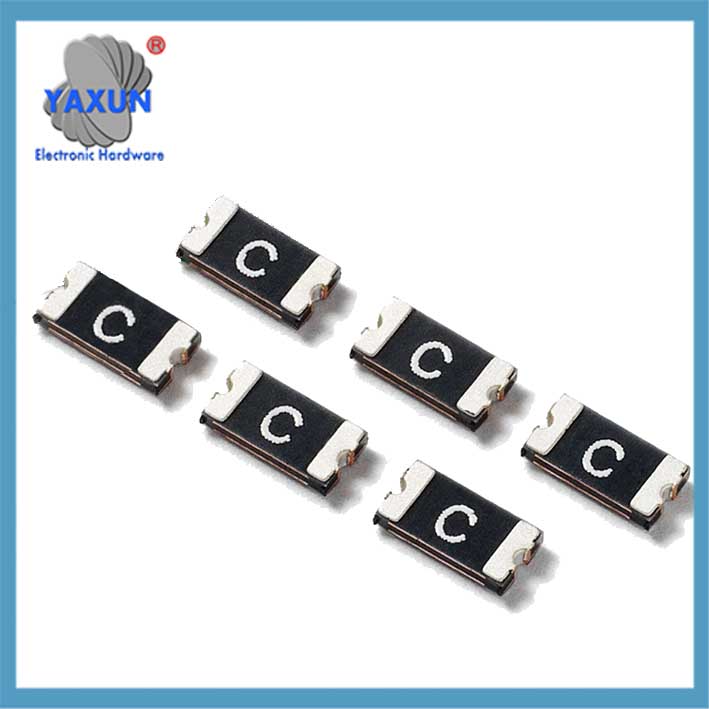

Заштита од прекумерна струја Површинска монтажа PPTC Осигурувач што може да се ресетира 6V 30V 33V 60V SMD

Заштита од прекумерна струја:
Кога струјата ја надминува номиналната вредност на осигурувачот тече, PPTC материјалот се загрева, предизвикувајќи зголемување на неговата отпорност. Ова зголемување на отпорот го намалува протокот на струја, спречување на оштетување на колото.

Автоматско ресетирање:
Откако ќе се отстрани дефектот и осигурувачот ќе се олади, отпорот се намалува, овозможувајќи обновување на нормалниот тек на струјата.

Клучни карактеристики и придобивки:
Саморесетирање:
Способноста за автоматско ресетирање по настан на дефект го прави повторно употреблива алтернатива на традиционалните осигурувачи.

Заштита од прекумерна струја:
Ги штити кола од оштетување предизвикано од прекумерна струја, кратки споеви, или прегревање.

Заштеда на простор:
SMD пакувањето овозможува интеграција во компактни електронски уреди.
Широк опсег на апликации:
Се наоѓа во различни уреди, вклучувајќи компјутери, мобилни телефони, медицинска опрема, и автомобилска електроника.

Пример:
Замислете ситуација кога USB-портата на лаптопот е случајно краток спој. Осигурувачот што може да се ресетира на USB линијата за напојување ќе ја открие прекумерната струја и ќе го зголеми неговиот отпор, ограничување на струјата и спречување на оштетување на напојувањето на лаптопот и другите компоненти. Откако ќе се отстрани кратката, осигурувачот ќе се ресетира, и USB-портата ќе биде подготвена за повторно користење.
