Кој е сензорот за температура на водата на моторот на автомобилот?

Сензорот за температура на водата на моторот на автомобилот ја мери температурата на водата или течна течност за ладење. Овие сензори се користат во различни апликации, вклучително и автомобилски мотори, Системи за ладење на вода, и индустриски процеси, Да се ​​следи и регулира температурата. Вработени во различни индустриски процеси за мерење на температурата на водата или другите течности, Често во врска со дрвосечачи или контролни системи.

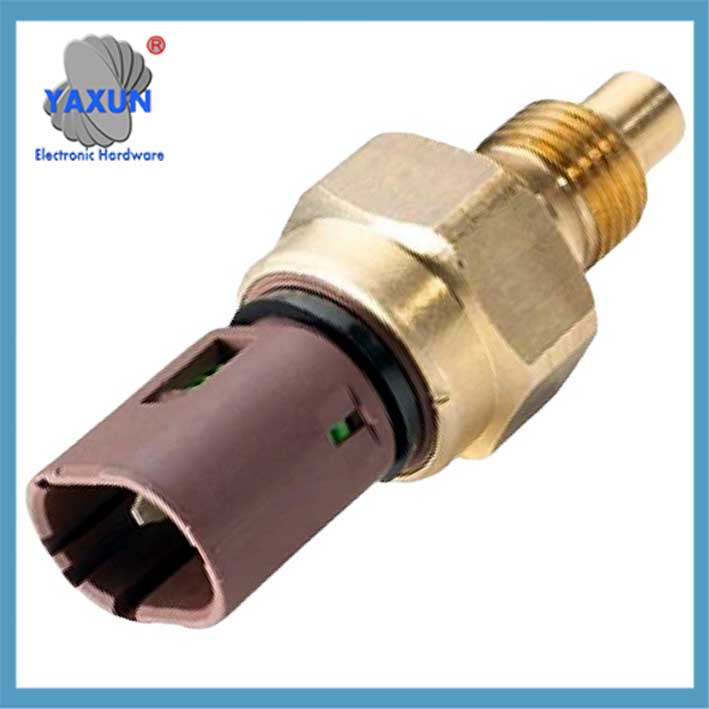

Сензор за температура на водата 1338418 55187822 71741090 1338.C7 Прекинувач за температура на водата

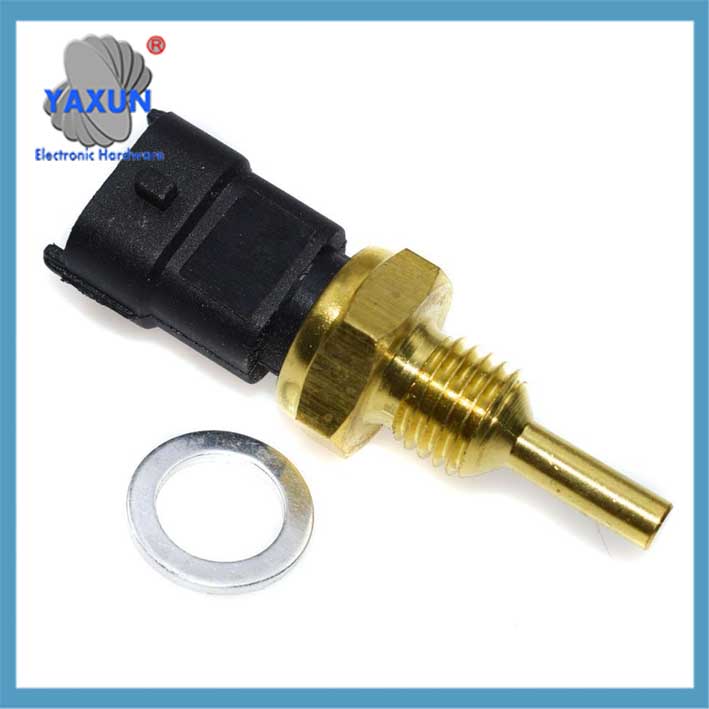

6K2a-12a648-АА приклучок за сензор за температура на вода погоден за вентилатор за ладење на вода Форд

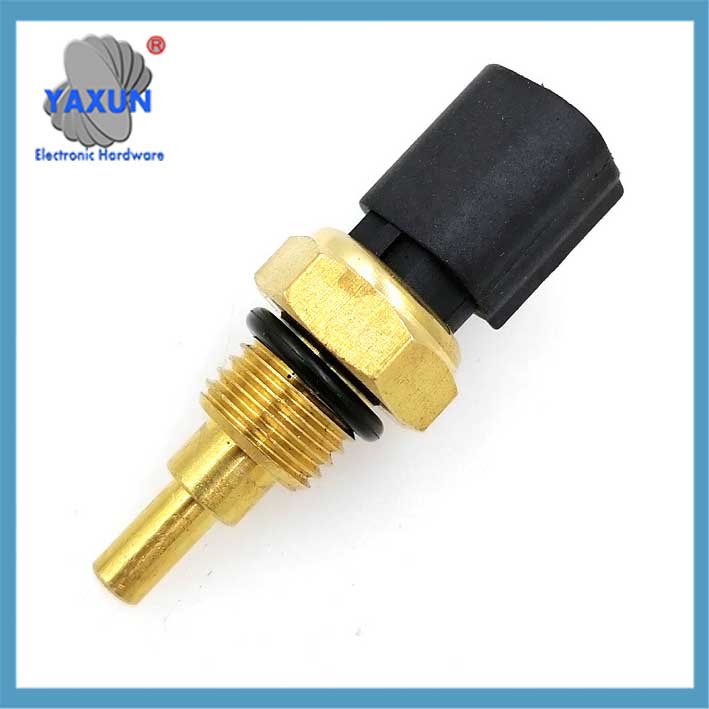

Замена на сензор за температура на водата, 1/4″ NPT – Автоматски материјали за трки

Главната функција на сензорот за температура на водата е да ја следи температурата на течноста за ладење на моторот. Неговата основна компонента е термистор со негативен температурен коефициент (NTC). Вредноста на отпорот на овој материјал експоненцијално се намалува кога температурата се зголемува, како што се околу 2,5 kΩ на 20℃ и околу 0,3kΩ на 80℃. Оваа функција му овозможува да ги претвора температурните промени во електрични сигнали.

Во однос на локацијата за инсталација, повеќето сензори (65%) се инсталирани на водната обвивка на блокот на цилиндрите на моторот/главата на цилиндерот. Некои се исто така во близина на термостатот на главата на цилиндерот (22%) или излезот на радијаторот (13%). Овој дизајн е за директно контактирање на течноста за ладење за да се обезбеди точно мерење на температурата.

Улогата на сензорот е критична: на ниски температури, ECU ќе го зголеми волуменот на инјектирање за 30% да помогне во студениот почеток; на високи температури, ќе се коригира основната количина на инјектирање. Тоа ќе влијае и на системот за палење, како што е унапредување на аголот на палење за 8-12° при -20℃ и одложување за 4-6° на 100℃ за да се спречи експлозија. Покрај тоа, Од тоа зависи и контролата на брзината на мирување, а брзината ќе се подигне на 1200-1500 вртежи во минута при ниски температури.

Во однос на манифестацијата на грешка, вообичаени проблеми вклучуваат тешкотии при ладен почеток, нестабилна брзина на мирување, абнормална работа на вентилаторот, итн. Постојат неколку начини за дијагностицирање: користете мултиметар за мерење на напонот на напојувањето (нормално 5V или 12V), прочитајте го протокот на податоци (Сигналот за нормална температура на водата е околу 95℃), или измерете ја вредноста на отпорот по загревањето (треба да биде 1,4-1,9 kΩ на 30℃).

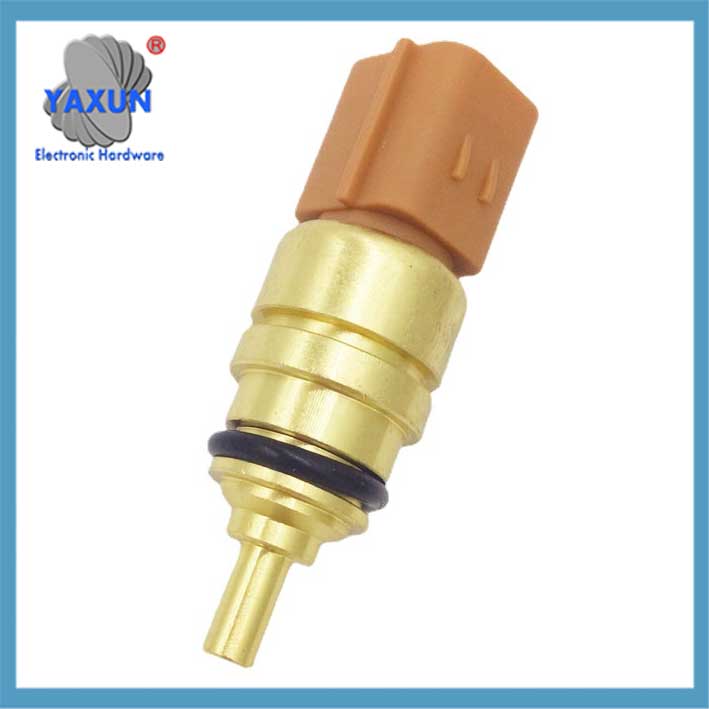

7700810879 Функција и примена на автомобилски сензор за температура на водата

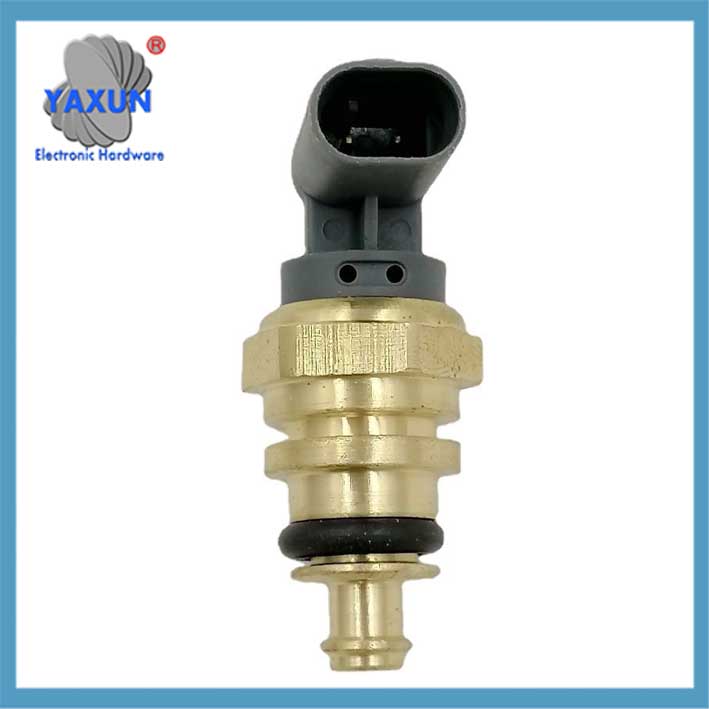

Прилагодено NTC склоп на бакарна сонда сензор за температура на водата

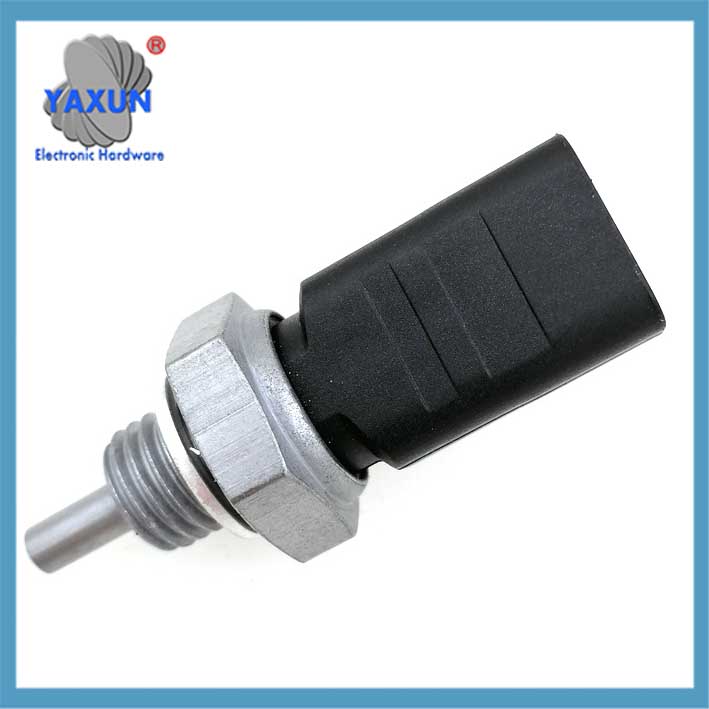

Испраќач на температурата на водата~Сензор за температура на течноста за ладење & Приклучок за приклучок Pigtail за GM TX3 TS10075 15326386

Сензорот за температура на водата на автомобилскиот мотор е основниот мониторинг елемент на системот за управување со моторот. Неговата функција, структура, принципот на работа и манифестацијата на грешка се како што следува:

🔧 1. Структура и принцип на работа
Основен елемент: Усвојување на термистор со негативен температурен коефициент (NTC), вредноста на отпорот се намалува експоненцијално кога температурата се зголемува (како на пример околу 2,5 kΩ на 20℃, и паѓа на 0,3 kΩ на 80℃).
Конверзија на сигнал: Претворете ја промената на температурата на течноста за ладење во електричен сигнал (обично 1,3V-3,8V линеарна промена) и пренесете го до контролната единица на моторот (ECU).

Локација за инсталација:
Блок на цилиндрите на моторот / водена јакна на главата на цилиндрите (сметководство за 65%);
Цевка за ладење или во близина на термостатот.

Видови сензори за температура на водата:
Сензори за температура на течноста за ладење на моторот (ЕКТС):
Пронајден во возила, овие сензори ја следат температурата на течноста за ладење на моторот, обезбедување на повратни информации за контролната единица на моторот (ECU) за оптимално вбризгување гориво и време на палење.
Сензори за систем за ладење на вода:
Се користи во прилагодени јамки за ладење вода на компјутер или индустриски системи за ладење за да се следи температурата на течноста за ладење и да се обезбеди соодветна дисипација на топлина.

Примери на апликации:
Автомобилство: Следење на температурата на течноста за ладење на моторот за да се оптимизираат перформансите на моторот и да се спречи прегревање.
Водно ладење: Одржување оптимални температури во јамките за водено ладење на компјутер за стабилни перформанси на системот.
Индустриски процеси: Следење на температурите во производните процеси, HVAC системи, и други апликации кои вклучуваат течности.
Аквакултура: Следење на температурата на водата за оптимален раст на рибите или растенијата.
Океанографија: Мерење на температурата на водата на различни длабочини за истражување и следење.

⚙️ 2. Основни функции
Сензорот за температура на водата обезбедува податоци за температурата во реално време до ECU за динамичко регулирање на работата на моторот:

Контрола на гориво: Ниска температура (<86℃): Зголемете ја количината на инјектирање (до +30% компензација) за подобрување на перформансите на ладно стартување;
Висока температура: Намалете ја количината на вбризгување и оптимизирајте го односот воздух-гориво.
Прилагодување на палењето: Зголемете го аголот за напредување на палењето при ниски температури (8–12° на -20℃), и одложување на високи температури (4-6° на 100℃) за да се спречи експлозија.
‌Контрола во мирување и дисипација на топлина: Зголемете ја брзината на мирување на 1200–1500 вртежи во минута при ниски температури;
Активирајте го стартувањето и стопирањето на вентилаторот за ладење (работа со голема брзина при високи температури).
Приказ на инструмент: Возете го покажувачот на мерачот на температурата на водата, 90℃ е идеална работна температура.

Клучни карактеристики:
Мерен опсег: Опсегот на температури што сензорот може точно да го измери.
Точност: Колку отчитувањата на сензорот се совпаѓаат со вистинската температура.
Време на одговор: Брзината со која сензорот реагира на температурните промени.
Трајност: Способноста на сензорот да ги издржи еколошките услови (на пр., вода, температурни екстреми).
Стил на монтирање: Како сензорот е прикачен на системот (на пр., потопување, тип на конец).

⚠️ III. Манифестација и дијагноза на дефект
(1) Типични симптоми на дефект:
Тешкотии при стартување на ладен автомобил, флуктуации во мирување или ненормално зголемување;
Индикација за ненормален мерач на температурата на водата (нема движење, лажно високо или надвор од опсегот);
Вентилаторот за ладење продолжува да работи или воопшто не се вклучува;
Зголемена потрошувачка на гориво и слабо забрзување.

(2) Метод на откривање:

IV. Механизам на удар на дефект ‌Изобличување на сигналот: ECU погрешно ја проценува температурата (како што е примање фиксен сигнал од -40℃ или 130℃), што резултира со неправилна стратегија за вбризгување/палење;
Грешка на линијата: Отворен спој/краток спој го блокира преносот на сигналот, предизвикувајќи дисбаланс на смесата;
Стареење на компонентите: Карактеристичните термисторски наноси или корозија на течноста за ладење предизвикуваат намалена точност.

💎 Резиме
Сензорот за температура на водата е како “термометар” на моторот. Неговата точност е директно поврзана со економичноста на горивото, контрола на емисијата и механички век на траење. Редовно проверување на карактеристиките на отпорот и стабилноста на сигналот (особено споредбата помеѓу топла и студена состојба) може ефикасно да спречи системски дефекти предизвикани од дефект на сензорот.
