Функции и класификација на автомобилски температурни сензори

Температурните сензори се широко користени во автомобилите, како што се сензорите за температура на течноста за ладење (сензори за температура на водата), сензори за температура на влезот, сензори за температура на маслото за пренос, итн. Главната функција на овие сензори е да ја следат температурата на различни делови и да ги враќаат податоците до ECU за да ги прилагодат работните параметри на моторот и системите на возилото..

Следното нешто што треба да се земе предвид е типот и принципот на работа на сензорот. Најчесто користени се термисторите со негативен температурен коефициент (NTC), термопарки, детектори за отпорност на платина (Rtd), итн. Меѓу нив, NTC е најшироко користен. На пример, сензорот за температура на водата ја користи карактеристиката дека отпорот на NTC се намалува со зголемување на температурата. Сензорите базирани на силикон, како што е KTY84, се користат во случаи со поголема прецизност, како што е откривањето на температурата на маслото. Опсегот на мерење и точноста на различни сензори имаат свои карактеристики. На пример, термопаровите се погодни за средини со висока температура, но точноста е мала; Детекторите за отпорност на платина имаат висока точност, но висока цена.

Сензор за температура на влезниот воздух на автомобилот 1639284 7547976 60806471 0489061611

Приклучок за сензор за температура на сензорот за температура на водата Hyundai ELANTRA 3922003HA0 39220-03HA0

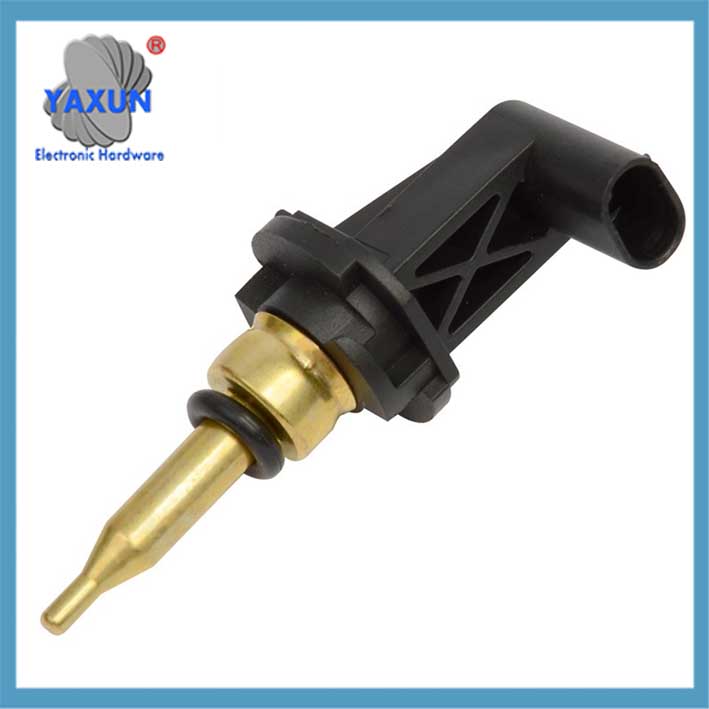

68217702AC е погоден за сензор за температура на течноста за ладење на моторот

Локацијата за инсталација е исто така критична. На пример, сензорот за температура на водата обично се наоѓа во близина на водната обвивка на блокот на моторот или главата на цилиндерот, додека сензорот за температура на доводот е во доводната цевка или мерачот на проток на воздух. Локацијата на надворешниот сензор за температура варира, некои се во предниот браник, некои се во близина на резервоарот за вода, а разликата помеѓу различните модели е голема. Изборот на овие локации директно влијае на точноста на мерењето и издржливоста на сензорот.

Во однос на функцијата, сензорот за температура има големо влијание врз перформансите на возилото. Абнормалните сензори за температура на водата може да предизвикаат проблеми како што се тешко ладно стартување, нестабилна брзина на мирување, и зголемена потрошувачка на гориво. Неуспехот на сензорот за температура на внесот може да предизвика нерамнотежа во односот на смесата и да влијае на излезната моќност. Овие случаи на неуспех ја илустрираат важноста на сензорите, особено влијанието на неточноста на податоците врз одлучувањето за ECU.

Делот за справување со дефекти треба да ги сумира заедничките проблеми и решенија. На пример, повлекување на сигналот, стареење на линијата, физичко оштетување, итн. За време на дијагнозата, вистинската температура може да се спореди со мерење на отпорот, напон или проток на податоци. Овде треба да ја нагласиме важноста од редовно одржување и правилна инсталација за да се избегнат големи дефекти предизвикани од помали проблеми.

Конечно, развојот на нови технологии ги подобрува и перформансите на сензорите. На пример, Сензорот eRTS на Continental може директно да ја мери температурата на роторот на моторот со точност од ±3°C, намалување на употребата на ретки земјени материјали. Оваа иновација го демонстрира напредокот на температурните сензори во областа на електричните возила.

Сензор за температура на полнење на воздухот за 13 -20 Volkswagen GTI Jetta GLI 06K907386D

Сензор за температура на околината за Шевролет 10248414 SU1340

Сензор за температура за Buick Chevrolet 13276269

🔧 Јас. Основни типови и технички принципи
Сензор за температура на течноста за ладење
Локација: Блок на цилиндрите на моторот / водена јакна на главата на цилиндрите (мејнстрим позиција за 65% на модели), во близина на термостатот или цевката за ладење.
Принцип: Користење на термистор со негативен температурен коефициент (NTC), отпорот паѓа на 0,3 kΩ на 80℃ (2.5kΩ на 20℃).
Функција: Правилна количина на инјектирање на ниска температура (+30% компензација за ладен почеток), прилагодете го аголот за напредување на палењето (-20℃ напредување 8–12°), контролирајте ја брзината на мирување (ниската температура се зголемува до 1200–1500 вртежи во минута).

Сензор за температура на влезниот воздух
Локација: Всисна цевка или внатрешен мерач на проток на воздух 5.
Влијание: Абнормалниот сигнал доведува до нерамнотежа на смесата, предизвикувајќи потешкотии со ладно стартување или слабо забрзување.

Сензор за температура на маслото во менувачот
Локација: Внатре во садот за масло на плочата на вентилот за автоматски менувач 5.
Функција: Обезбедете температурна основа за логика на поместување, контрола на притисокот на маслото и спојката за заклучување.

Надворешен/внатрешен сензор за температура
Надворешност: Зад предниот браник или предниот ѕид на кабината, контролирање на температурната зона на автоматскиот клима уред.
Внатрешност: Каналот за вентилација под таблата со инструменти ја следи температурата на околината во кабината.

Сензор за температура на автомобил на големо во Кина 13297789 9073296 за Бјуик, Шевролет

Погоден за Audi, Фолксваген, Приклучок за сензор за температура на водата на Skoda 038906081B 1830376

8Z0820535A 5QD820535 се применува на сензорот за температура на влезната клима на Audi Volkswagen

⚙️ ‌II. Технолошка еволуција и иновации

Тип на сензор	Локација за инсталација	Функција	Барања за точност
Сензор за температура на течноста за ладење	Навлака за вода/периферија на термостат со глава на цилиндер	Точна количина на вбризгување гориво (ниска температура +30% компензација), прилагодете го аголот на палење (8-12° однапред на -20°C)	±3°C (2025 нов модел)
Сензор за температура на влезот	Всисна цевка или мерач на проток на воздух	Правилен сооднос воздух-гориво, неуспехот ќе предизвика отежнато палење и прекумерни емисии	±5℃
Сензор за температура на маслото во менувачот	Внатре во садот за масло со вентили	Контролирајте ја логиката на менувањето и притисокот на маслото за да спречите дефект на подмачкувањето предизвикано од висока температура	±2℃
Сензор за температура на издувните гасови	Зад тринасочен катализатор	Следете го прегревањето на катализаторот (300-400°C работна состојба) и механизам за заштита на активирањето	±15℃
Сензор за температура на роторот на моторот	Внатре во роторот на синхрониот мотор со постојан магнет	Директно следете ја температурата на магнетот за да спречите демагнетизација на висока температура на 150°C и да ја намалите употребата на ретки земји	±3°C (eRTS технологија)
Сензор за температура на батеријата	Област за термичко управување со батериски пакет	Обезбедете го опсегот на работната температура на литиумската батерија (-20℃~60℃) за да се спречи термичко бегство	±1℃

Пробив во прецизното мерење: Новиот eRTS сензор директно ја мери температурата на роторот на моторот преку пиезоелектрична ултразвучна технологија, со прецизност зголемена од ±15℃ на ±3℃, намалување на зависноста од ретки земјени материјали.
Надградба на материјалот: Сензорот KTY84 базиран на силикон може да работи на -40℃~300℃, и неговите линеарни карактеристики отпор-температура се погодни за сценарија со висока температура како што се системите за вбризгување на дизел.

⚠️ III. Типични дефекти и дијагноза

IV. Разлики во положбата на инсталација и влијанија
Истата функција, различна позиција: Сензорот за надворешна температура се наоѓа во одводниот жлеб или предниот браник на моделот Sagitar, додека некои модели се интегрирани под ретровизорот.
Корелација на точност: Кога сензорот за течноста за ладење е во директен контакт со течноста, грешката е ≤±15℃, и индиректната пресметка (како што е статорот на моторот што го заклучува роторот) има грешка до 15℃.

💎 Резиме
Сензорот за температура е како “нервни завршетоци” на автомобилот, а неговата точност директно влијае на ефикасноста на излезната моќност и потрошувачката на енергија. Со развојот на електрични возила, технологија за директно мерење со висока прецизност (како што е eRTS) постепено го заменува режимот на индиректно заклучување, промовирање на рафинираната револуција на системот за термичко управување. Редовното откривање на карактеристиките на отпорот и стабилноста на сигналот е клучот за спречување на системски дефекти.
