Прекинувач за заштита од прегревање на микро моторот & Заштитник од преоптоварување

Споредба на разликите помеѓу прекинувачот за заштита од прегревање на микро моторот & заштитник од преоптоварување. Кога станува збор за термички заштитници на микро мотори, опсегот на цените е помеѓу $0.1 јуани и $0.4 јуани. Моделите вклучуваат 5ap, TB02-BB8D, 17сум, KSD9700, ST01, S06, итн., кои главно се користат за мотори за бришачи на подвижниот покрив на седиштата и имаат запечатувачки и водоотпорни карактеристики. Параметри на моделот 17AM: нормално затворена, работна температура 120 степени, максимална струја 10A~35A. Функција за автоматско ресетирање, погоден за војска, медицински и други области. Тука треба да го нагласиме температурниот опсег и тековните параметри, како и карактеристиките на автоматското ресетирање.

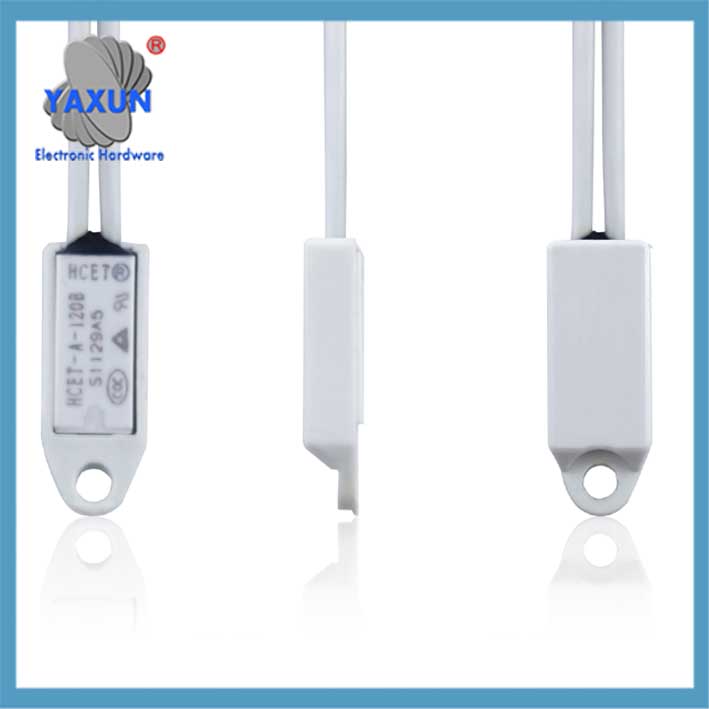

Мотор TB05, BB8DTB02, ST-22 35℃- 160℃ мини термички заштитник

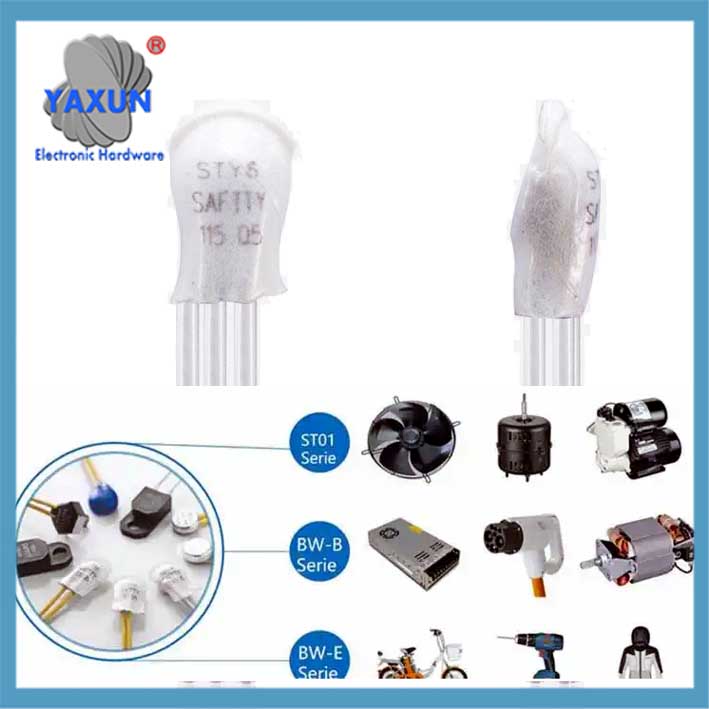

Прекинувач за контрола на температурата на микро термички заштитник S01, S06, ST-22

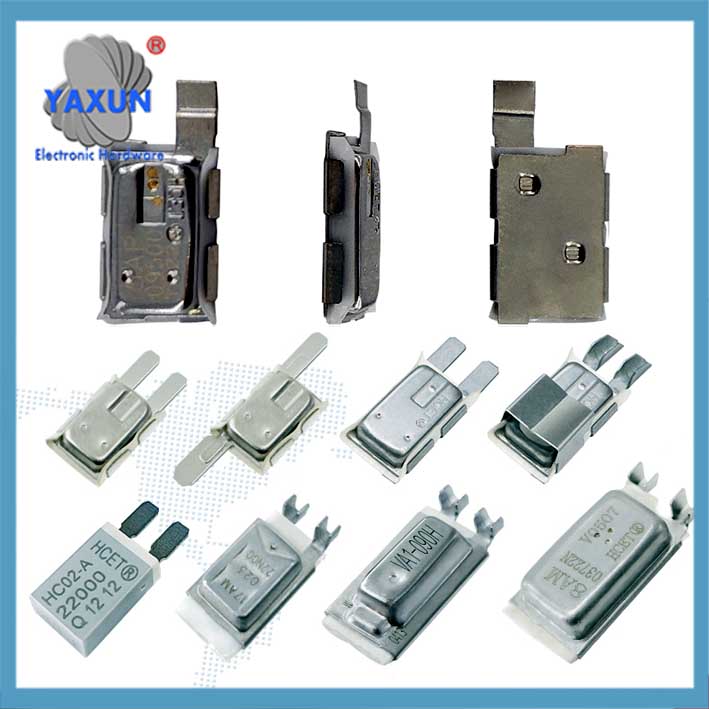

2пратеник, 6АП, 17AM + PTC, 5АП, 8AM, Прекинувач за заштита од прегревање на моторот KSD9700

Што се однесува до заштитниците од преоптоварување на моторот, заштитници на моторот на моторот (М-Б) користат микропроцесорска технологија. Има повеќекратни заштити како прекумерна струја, фазен неуспех, и штанд, а времето на патување е прилагодливо (0.2-30 секунди), и поддржува рачно или електрично ресетирање. Методот за поставување на параметрите е дополнет, како што е поставувањето на заштитата од прекуструј на 1.5-2 пати повеќе од номиналната струја и преоптоварувањето до 1.1-1.3 пати. Овие поставки се многу важни за практични апликации.

Заштитата од преоптоварување на моторот стапува во сила откако ќе заврши стартувањето. Кога струјата ја надминува поставената вредност, веднаш ќе дејствува. Заштитата од брзо прекинување е за дефекти при краток спој, и е поделен на две држави: стартување и работење. Заштитата на инверзно време од прегревање се заснова на моделот на акумулација на топлина, комбинирајќи ги термичките ефекти на позитивната и негативната низа струи. Овие механизми за заштита треба да се објаснат во точки за да се осигура дека корисниците разбираат како да се справат со различни грешки.

Во однос на инсталацијата и компатибилноста, it is pointed out that the protector can be installed at the front end of the inverter, but attention should be paid to the rated current matching and grounding requirements (wire diameter ≥3.5mm², отпор <10Ох). The difference between thermal relays and temperature relays is that the former is based on the thermal effect of current, and the latter is installed inside the motor to measure temperature. It is necessary to distinguish here to avoid confusion.

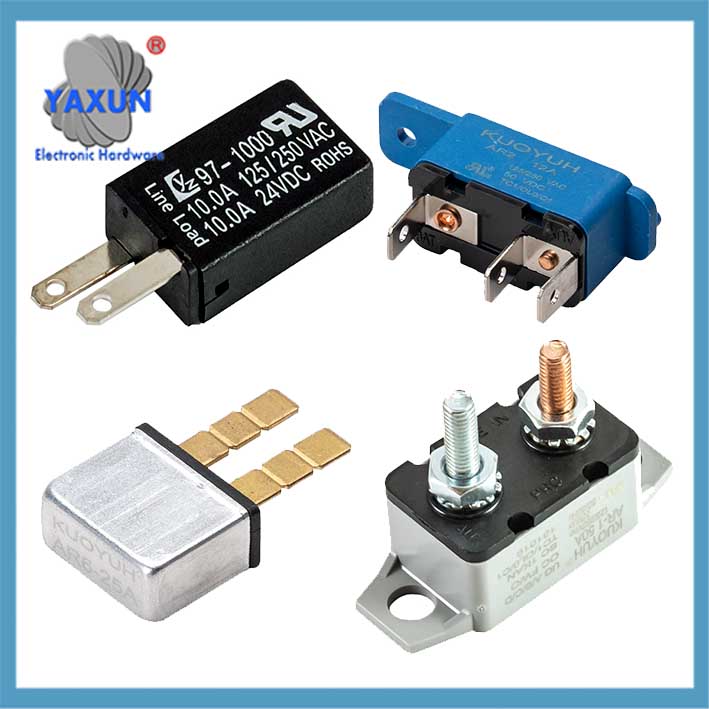

Automotive Motor Circuit Breakers AR, AR2, 24, 97, 18, 17 Серија

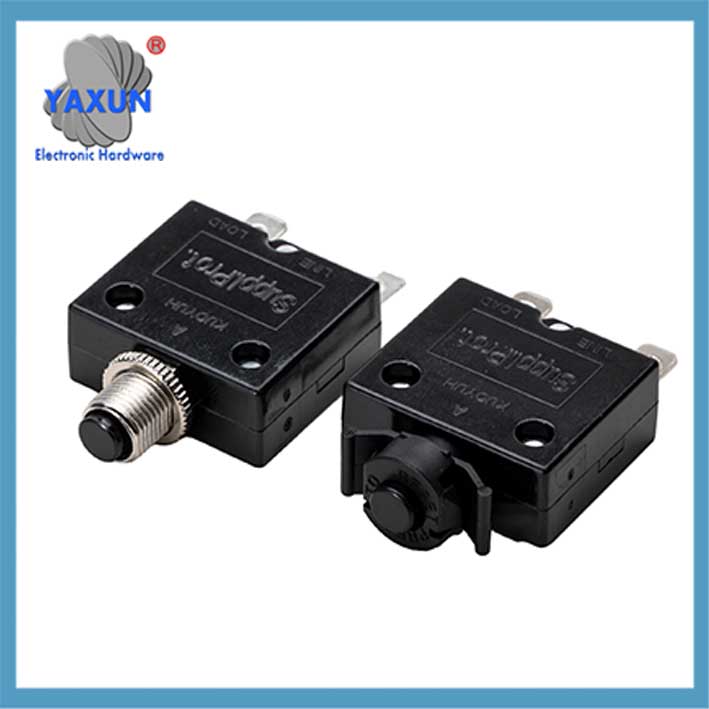

98 Series Manual, Automatic Reset Motor Overload Protector

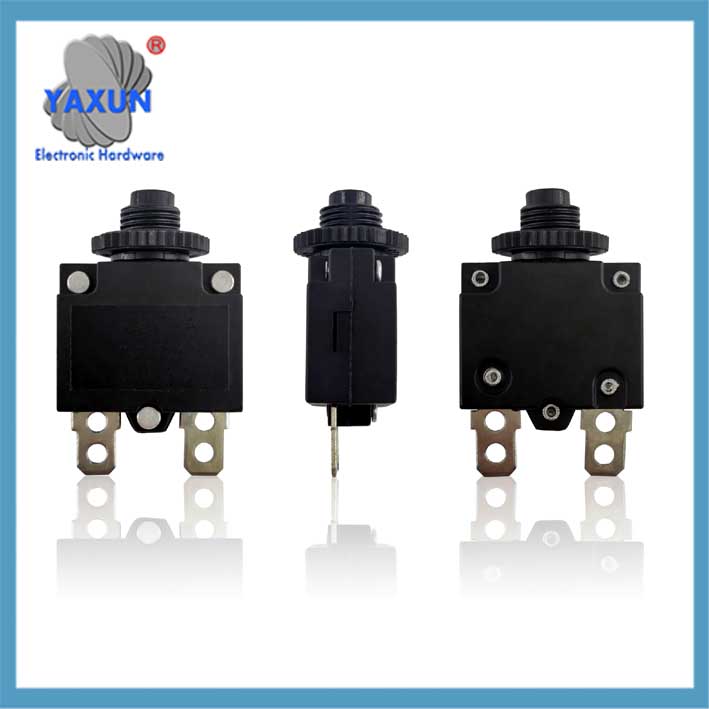

KUOYUH 88 Series Motor Overload Protector

Јас. Overheat protection switch (temperature protector)
‌Working principle and characteristics‌
Using bimetallic temperature sensing elements, when the temperature reaches the set threshold, контактите автоматски се отвораат/затвораат и го прекинуваат колото; кога температурата паѓа, автоматски се ресетира и продолжува со работа.
Типични модели: како што е 17 часот, 17AM+PTCT, TB02-BB8D серија, работна температура 40℃~160℃, максимална струја 10A~60A, номинален напон 250V, нормално затворен дизајн, со водоотпорна функција за заптивање.
Волумен и инсталација: Минијатуризиран дизајн (како рамна инсталација), погоден за сцени со ограничен простор, директно вградени во намотката на моторот или површината на грејната компонента.

Основни сценарија за апликација
Автомобилски микро мотори: подвижни мотори, Wiper Motors, мотори за прилагодување на седиштата, итн.
Апарати за домаќинство: уреди со мала моќност како што се вентилаторите за ладење, мотори на пумпа за вода, и електрични алати кои треба да спречат прегревање.
Во системот за палење, може да го исклучи моторот за да спречи оштетување од прегревање.

II. Заштитник од преоптоварување (KUOYUH заштитник на моторот)
Механизам за заштита со повеќе функции
Заштита од преоптоварување: Следете ја струјата и исклучувањето кога ја надминува номиналната вредност (обично се поставува на 1.1-1.3 пати).
Заштита од краток спој: Моментално прекинете го колото кога струјата ненормално се зголемува (време на акција <0.1 второ).
Заштита од прободување: Ако струјата продолжи да биде ≥200% од номиналната вредност по стартувањето, ќе дејствува веднаш.
Заштита од губење на фази/нерамнотежа: Кога има губење на фаза или трифазен дисбаланс, тоа ќе одговори внатре 3 секунди.
Ја следи струјата што тече низ колото на моторот и го отвора колото кога струјата надминува однапред одредена граница.
Механизам:
Може да биде термички (со помош на биметална лента) или електронски, и патувања по одредено временско задоцнување за да се овозможи стартување на пренапони.
Случаи за употреба:
Ги заштитува моторите од оштетување поради постојана прекумерна струја, како што се оние предизвикани од заглавено работно коло или оптоварување со висок вртежен момент.
Пример:
Заштитник од преоптоварување на компресорот на фрижидерот ќе го исклучи компресорот ако се прегрее или ако не се вклучи.

Карактеристики за надградба на технологија
Интегриран микропроцесор, поддржува високопрецизно следење на струјата во реално време, напон, температура, и ја прикажува причината за дефектот преку LED.
Ги има двете комуникациски функции (како што е интерфејсот RS485) и поддржува далечинско ресетирање и поставување податоци.
Компатибилен со инсталација на шина од 35 мм, може директно да ги замени традиционалните термички релеи.

III. Точки за избор и инсталација
Принципот на поставување параметри
Струја за заштита од прекуструјна струја: поставено на 1.5-2 пати поголема од номиналната струја на моторот.
Заштита од температурата: Номиналната струја е 0.8 пати поголема од номиналната вредност на моторот.
Заштита на штанд: Прагот е поставен на 200% на номиналната струја, а дејството е нула-задоцнување.

Размислувања за компатибилност
При инсталирање на предниот дел на инверторот, мора да се усогласи излезната моќност на инвертерот, а номиналната струја се прилагодува до максимум за да се избегне лажно активирање.
Барања за заземјување: Заштитникот и моторот мора да бидат сигурно заземјени (дијаметар на жица ≥ 3,5mm² бакарна жица, отпорност на заземјување <10Ох).

IV. Споредба на типични производи

Совет: За микро мотори, интегрирани прекинувачи за температура (како што е 17 часот) се претпочитаат за компактна заштита; во индустриски сценарија, интелигентни заштитници (како што е ARD2) се бара да се справат со сложени грешки.
