Како правилно да го инсталирате термичкиот заштитник на моторот?

За да се осигурате дека термичкиот заштитник на моторот е правилно инсталиран и сигурно работи, Следниве се клучните чекори за инсталација и мерки на претпазливост врз основа на типот на моторот и сценариото за примена:

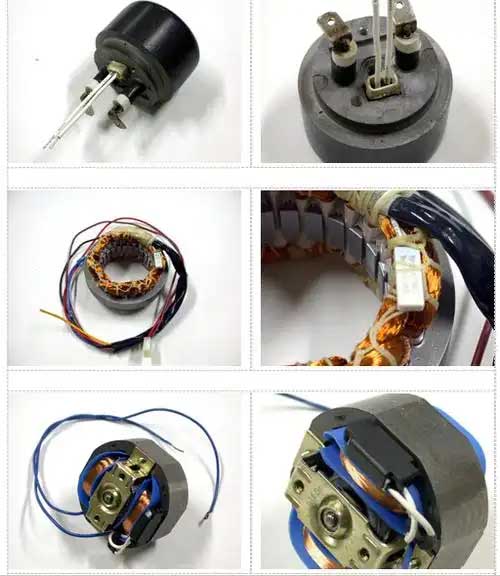

Како да инсталирате термички заштитник на калем на моторот

🔧 Јас. Основни чекори за инсталација
Пронајдете го заштитникот:
Одредете ја најдобрата поставеност на термичкиот заштитник врз основа на дизајнот на моторот и работната средина. Треба да биде поставен за прецизно да го следи производството на топлина.

Жици:
Внимателно следете ги дијаграмите за поврзување на производителот за да обезбедите правилни и сигурни врски. Неправилното поврзување може да доведе до дефекти или лажни отчитувања.
Поставки за заштита:
Прилагодете ја границата на температурата на заштитникот според дизајнот на моторот и работната средина. Ова осигурува дека заштитникот го исклучува моторот пред да се прегрее.

Сигурна инсталација:
Осигурајте се дека заштитникот е безбедно монтиран и дека жиците не се изложени или оштетени.

Тестирање:
По инсталацијата, тестирајте го термичкиот заштитник за да потврдите дека се активира при правилното поставување на температурата.
Важни размислувања:
Безбедност: Секогаш исклучувајте го напојувањето пред да работите на која било електрична опрема.
Заштита од преоптоварување: Проверете дали термичкиот заштитник е правилно поставен за да спречи преоптоварување, што може да го оштети моторот.
Консултирајте ја документацијата: Погледнете во документацијата на производителот за конкретни упатства и дијаграми за поврзување.
Следејќи ги овие чекори, може да се осигурате дека вашиот термички заштитник на моторот е правилно инсталиран и ефикасно го штити моторот од прегревање.

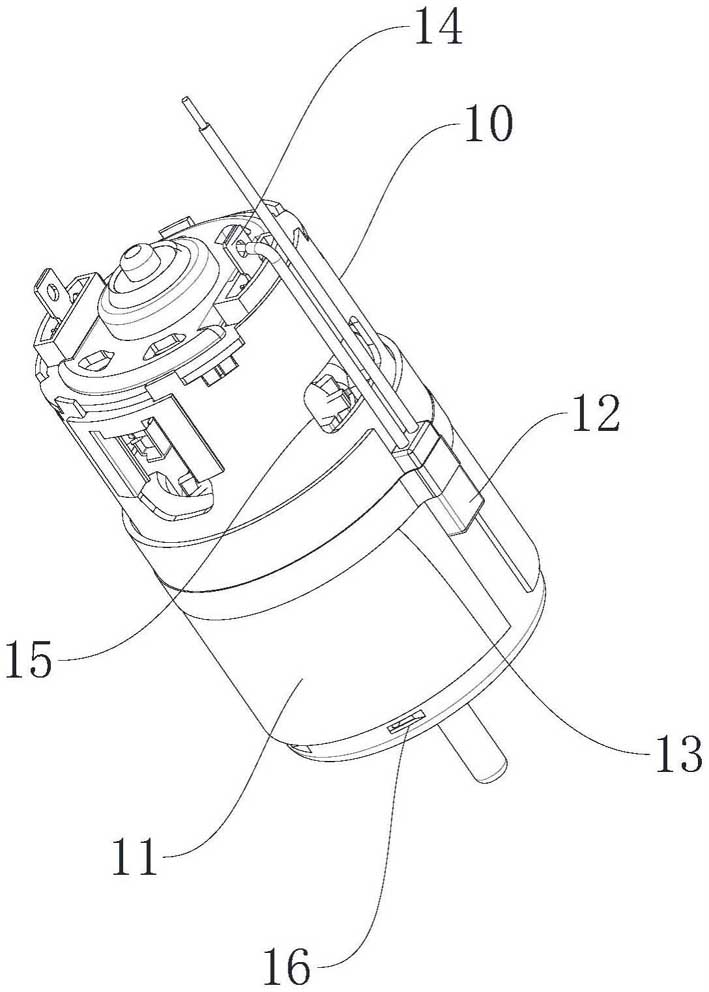

Начин на вградување на вграден термички заштитник на моторот

Работа за исклучување
Пред инсталацијата, мора да се исклучи главната струја и да се провери напојувањето за да се спречат несреќи од електричен удар.

Одредете ја позицијата за инсталација
Конвенционален мотор: Поврзете се во серија помеѓу излезот на контакторот и влезот на моторот (главното коло);
Стартување на мотор со ѕвезда-триаголник: Пожелно е да се инсталира на врвот на главното коло за да се обезбеди целосно следење на струјата.
,
Спецификација на жици
‌Напојување → Поврзете се на влезот на заштитникот (означени “ВО” или “Л”);
Моторна линија → Поврзете се на излезот (означени “ИЗЛЕЗ” или “Т1/Т2”);
Обработка на оловна жица: Точката на свиткување е ≥6mm од коренот за да се избегне оштетување на жицата.
,
Фиксна метода
Потребни се подлошки против олабавување кога се фиксираат со завртки/нитни за да се спречи механичкото лазење да предизвика лош контакт.
Функционален тест
Откако ќе се врати напојувањето, користете мултиметар за да ја откриете поврзаноста на влезните и излезните терминали за да симулирате прегревање за да активирате одговор на исклучување.

⚠️ ‌II. Водич за избегнување на клучни замки

🔌 ‌III. Мерки на претпазливост за посебни сценарија
Автомобилски мотор
Исклучете ги чистите механички заштитници, и дајте приоритет на паметните модули со интегрирана LIN магистрала (како што е TI DRV5013) за да избегнете пречки со функцијата против штипкање.
Мотор со променлива фреквенција
Заштитникот треба да биде >50cm подалеку од инверторот, а заштитената жица е заземјена за да се потиснат електромагнетните пречки.
Микро мотор (како што е дронот),
Вградени PTC заштитници (како што е Murata POSISTOR®) треба директно да се прицврсти на намотките, и треба да се нанесе термичка маст за да се подобри ефикасноста на спроводливоста на топлина.

Додаток: Поставување на тековната спецификација

Стабилен мотор кој работи: Поставувачка струја = номинална струја на моторот × (0.95~ 1,05)
Често стартување и стопирање на моторот: Поставување струја = номинална струја × 1.2 (треба да соработуваат со временско реле)

✅ Стандард за прифаќање
По рачно активирање на заштитникот, контакторот треба да се сопне внатре 0.5 секунди;
По континуирано работење за 72 часови, терминалниот пораст на температурата е ≤40K;
По тестот за вибрации (ISO 16750), заштитната функција е нормална.

Пример за дијаграм за инсталација:
обичен текст Копирај код
[Моќ] → [Автоматски прекинувач] → [Контактор] → [Термички заштитник] → [Мотор]
↑
[Контролно коло] ← [Помошен контакт на заштитникот]
Забелешка: Стрелката покажува на тековната насока

По овој процес може да се избегне 90% на неуспеси во инсталацијата. Се препорачува да се проверува оксидацијата на контактите секој месец по првата инсталација.
