Следува детална анализа на структурните карактеристики, принцип на работа и технички точки на елементот за сензори за температура на јадрото на прекинувачот за температура KSD301/KSD302 – биметалличната лента:
Јас. Основни карактеристики на биметалличниот елемент за сензори за температура
| Карактеристики | Технички опис |
| Структура на материјалот | Композит од две метални легури со различни коефициенти на експанзија (како никел железо/манган бакар), втиснат во структура на тенок лист во форма на диск |
| Принцип на работа | Температурата се зголемува → Биметалличната лента се деформира поради топлината → Висината на лакот ненадејно се менува → Го придвижува механичкиот механизам веднаш да скокне и да ги отвора и затвора контактите |
| Брзина на одговор | Ненадејно дејство на скок од милисекунда за да се избегне оштетување на контактите со лакот |
| Точност на температурата | Толеранција до ±2℃ (тип со висока прецизност), конвенционални модели ±3~10℃, утврдени со процесот на термичка обработка на металниот лим |
| Механизмот за ресетирање | Откако температурата ќе падне, биметалличната лента се враќа во првобитната состојба и контактите автоматски се ресетираат (вообичаено затворениот тип се затвора кога температурата паѓа, вообичаено отворен тип се отвора кога температурата паѓа) |

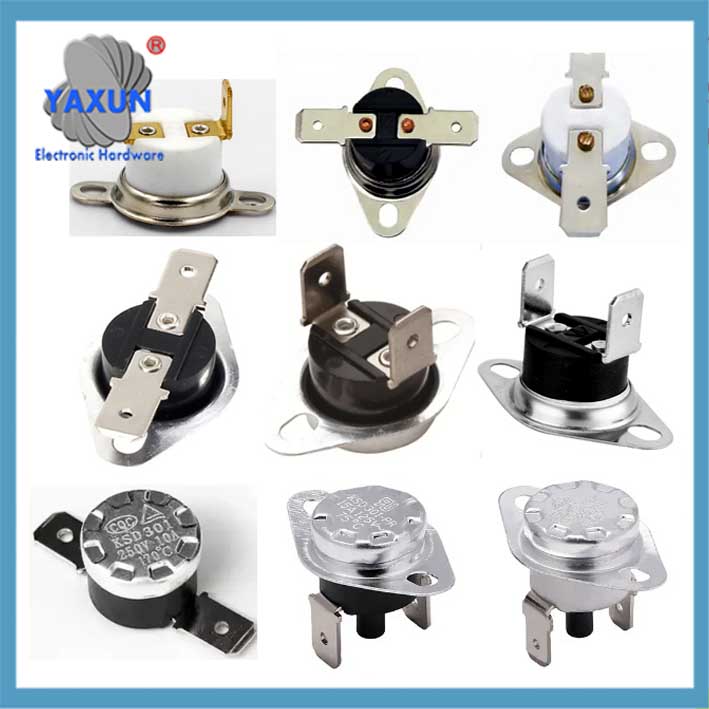

 Нормално отворен температурен прекинувач KSD301 биметалличен елемент за сензори за температура |

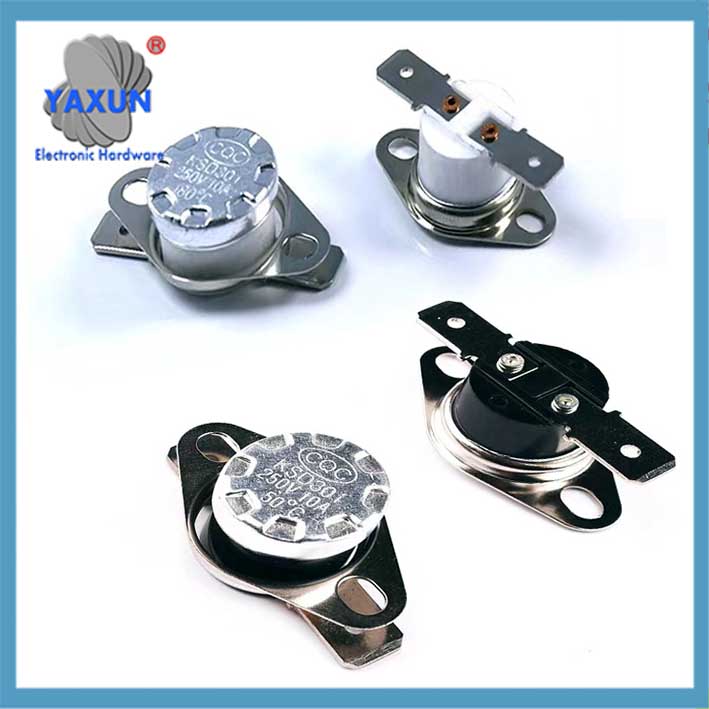

 Ограничен прекинувач за висока температура KSD301 |

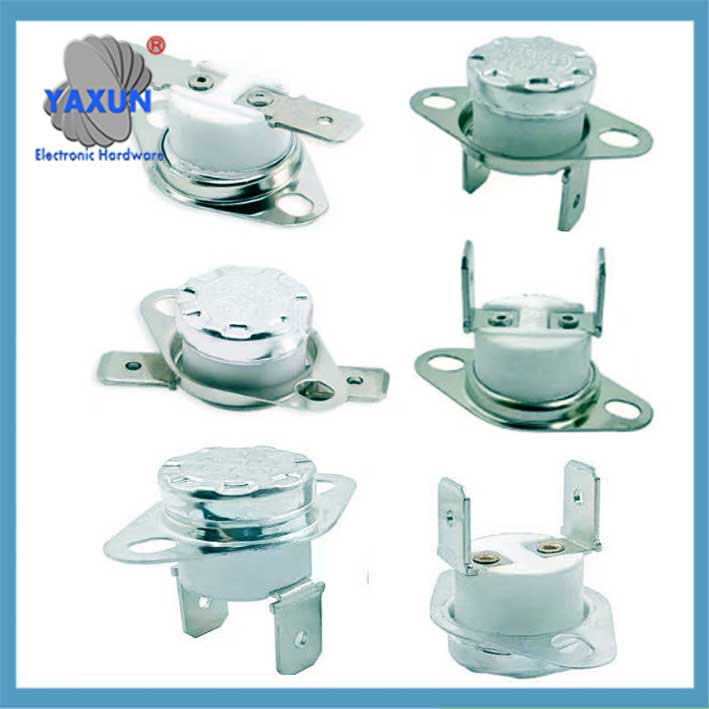

 Биметален температурен елемент на KSD301 |
KSD301 Параметри на прекинувачот за температура
II. Распаѓање на работниот процес
сирена Копирај код
графикон LR
А[нормална температурна состојба] –>|слободна и правилна биметална лента| Б[контакт затворен/отворен]
В[температурата се зголемува до акциона вредност] –>|ненадејна промена на висината на биметалличниот лак| Д[механизам за погон на моментално отскокнување]
Д –>|вообичаено затворен тип| Е[коло за исклучување на контакт]
Д –>|вообичаено отворен тип| Ф[коло за контакт за поврзување]
Г[температурата паѓа до ресетирање на вредноста] –>|биметалличната лента се враќа во права| Б
Клучна точка: Изворот на името е ненадејна промена на висината на лакот на биметалличната лента “прекинувач за исклучување од типот на прицврстување”, осигурувајќи дека дејството за контакт е чисто и нема средна состојба.
III. Клучни точки за употреба и одржување
Избегнувајте механички оштетувања
Забрането е стискање на биметалличната лента со надворешна сила, бидејќи деформацијата ќе предизвика пониска или неуспешна температура на дејството.
Барања за спроводливост на топлина
Површината за инсталација треба да биде рамна и чиста, и треба да се нанесе термичка маст за да се осигура дека топлината се пренесува навреме на металната лента.
Температурни ограничувања
Граница на толеранција на биметални ленти: краткорочни ≤300℃, долгорочни ≤240℃ (прегревањето е склоно кон метален замор).
Вчитај совпаѓање
Строго е забрането надминување на номиналната струја (како што е моделот 10А поврзан со оптоварување од 15А), бидејќи високата температура на лакот ќе ја синтетува биметалличната лента.
IV. Референца за дијагноза на дефект
Контактна адхезија : Прекумерната струја на оптоварување предизвикува лачно заварување, и треба да се провери усогласувањето на товарот и да се замени моделот.
Одложување на дејството : Површината за инсталација е слабо термички спроводлива или биметалличната лента старее, па повторно нанесете силиконска маст или заменете ја компонентата.
Ресетирање неуспех : Биметалличната лента е деформирана и заглавена, а термостатот треба да се замени како целина.
▶️ Резиме: Биметалличната лента е “сензор за температура + актуатор” интегрирана компонента на KSD301. Дизајнот на структурата во облик на диск и односот на легура директно ја одредуваат точноста и доверливоста на контролата на температурата.
