Kas ir pārkārtojams mikroshēmas drošinātājs?

Atiestatāms mikroshēmas drošinātājs, pazīstams arī kā PTC (Pozitīvs temperatūras koeficients) atiestatāms drošinātājs, ir virsmas montāžas ierīces veids (SMD) kas aizsargā elektroniskās shēmas no pārslodzes un pārkaršanas. Tas darbojas kā tradicionāls drošinātājs, bet var automātiski atiestatīt sevi pēc kļūmes novēršanas. Ja rodas kļūme, piemēram, pārstrāva vai īssavienojums, palielinās drošinātāja pretestība, ierobežojot strāvas plūsmu. Kad defekts ir novērsts un drošinātājs atdziest, tā pretestība atgriežas normālā stāvoklī, ļaujot strāvai atkal plūst.

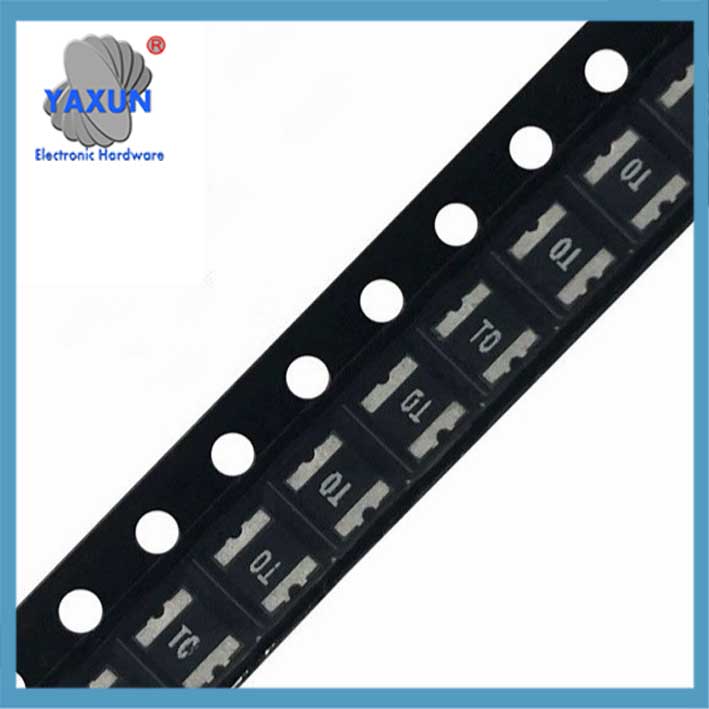

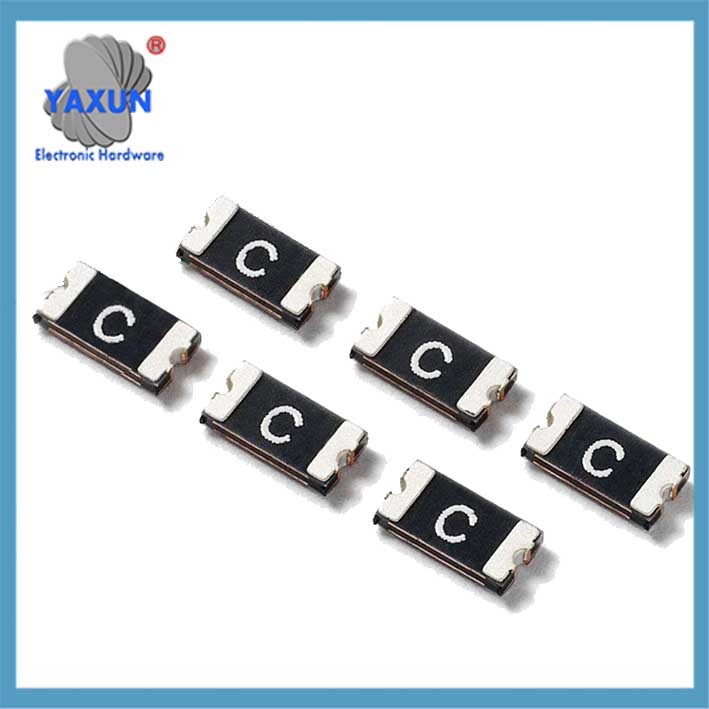

PPTC mikroshēmas pašatgūšanas drošinātājs 1210 2A 2,5A 3A 6V 30V 33V 60V SMD

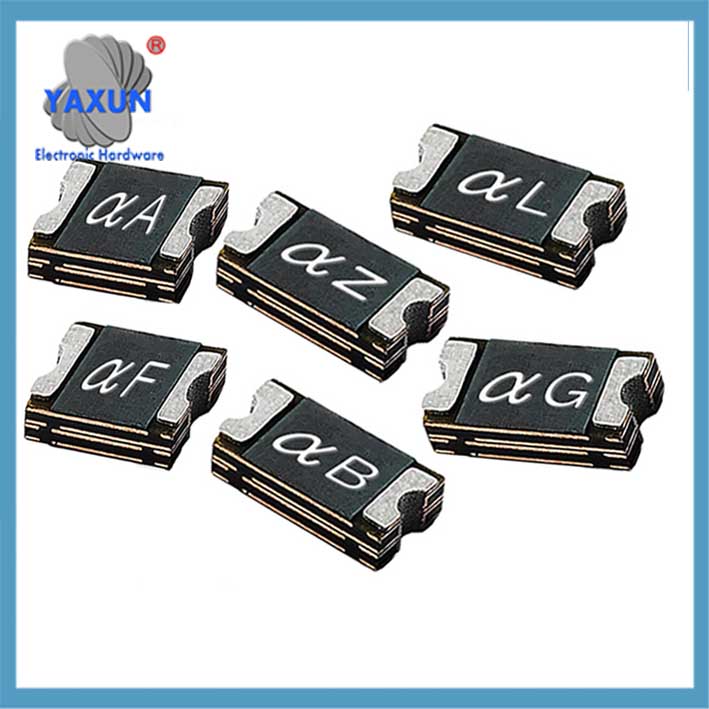

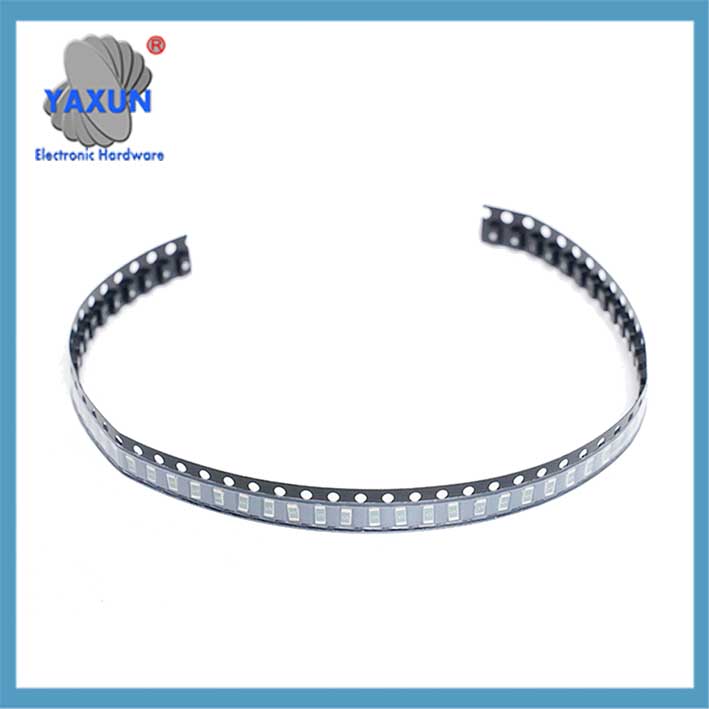

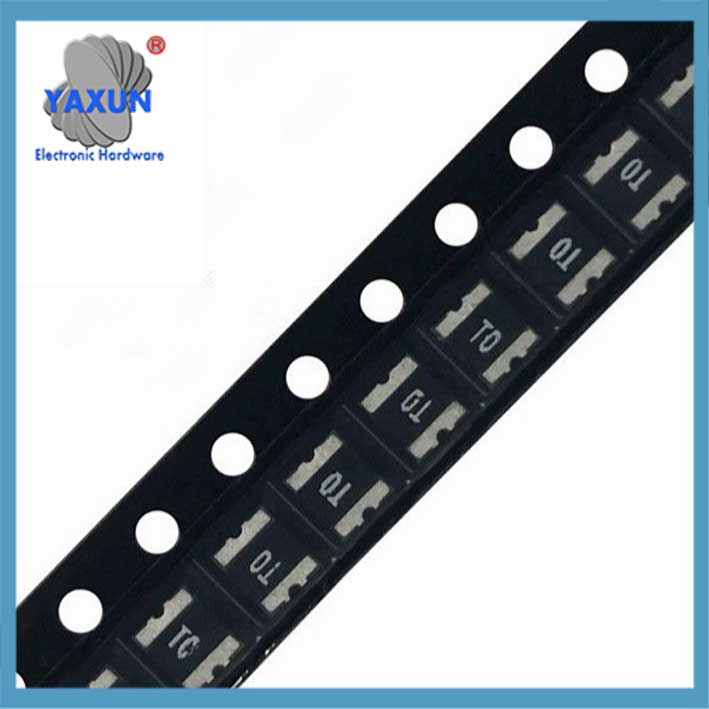

Atiestatāms SMD drošinātājs 1206 SMD mikroshēma 6V 0,35A (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

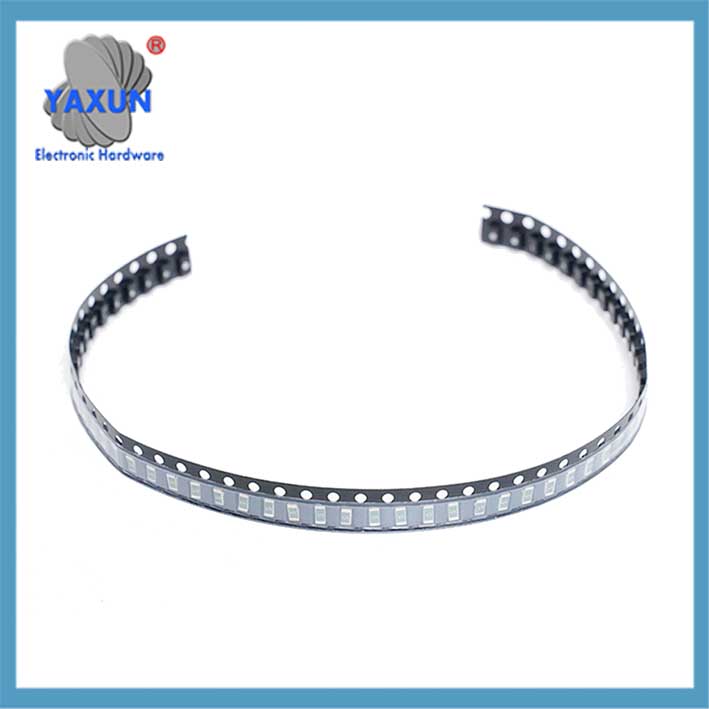

SMD drošinātāja pārreģistrējama 1812 16V 2a virsmas stiprinājuma mikroshēma komunikāciju pārslodzes aizsardzībai

Atiestatāms mikroshēmas drošinātājs (PPTC) ir pārsprieguma aizsardzības elements, kura pamatā ir polimēra pozitīvās temperatūras koeficienta īpašības. Tam ir automātiska atiestatīšanas funkcija, un to plaši izmanto elektronisko iekārtu ķēdes aizsardzībā. Tālāk ir norādīti tā galvenie punkti:

1. Uzbūve un darbības princips
Materiāla sastāvs
Tas sastāv no īpaši apstrādātiem polimēru sveķiem (piemēram, PE polimērs) un vadošās daļiņas (ogļu vai metāla daļiņas). Normālos apstākļos, vadošās daļiņas veido zemas pretestības ceļu (0.1-vairāki omi)‌.
Aizsardzības mehānisms
Kad rodas pārstrāva, strāvas termiskais efekts izraisa sveķu kušanu un izplešanos, vadošais tīkls pārtrūkst, un pretestība pēkšņi palielinās līdz augstas pretestības stāvoklim (līdz megaohm līmenim), ierobežojot strāvu līdz mikroampēru līmenim‌.
Pēc kļūmes novēršanas, vadošās daļiņas atdziest un saraujas, atkārtoti izveidot savienojumu, un atgriezties zemas pretestības stāvoklī, bez nepieciešamības manuāli nomainīt.
PTC uzvedība:
Atiestatāmie drošinātāji izmanto polimēru pozitīvās temperatūras koeficientu (PPTC) materiāls. Šim materiālam ir ievērojams pretestības pieaugums, paaugstinoties temperatūrai.

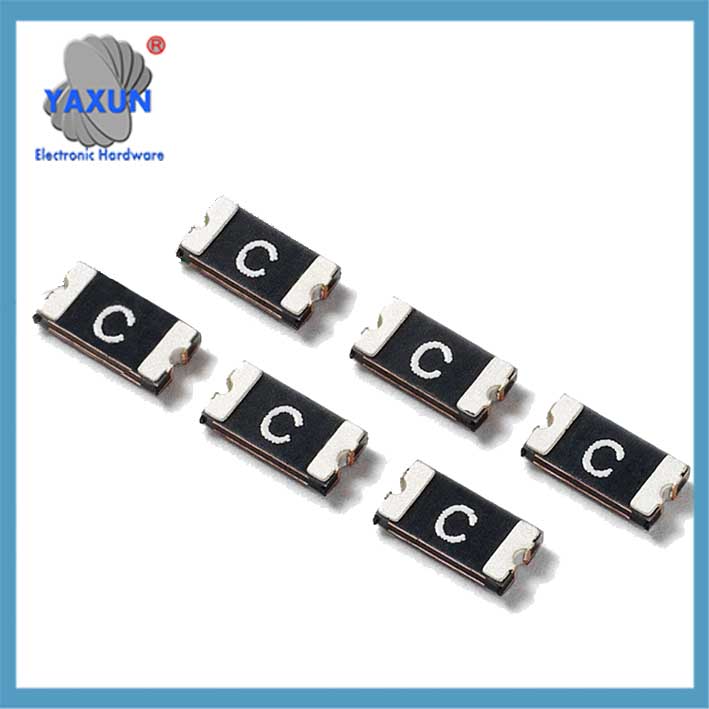

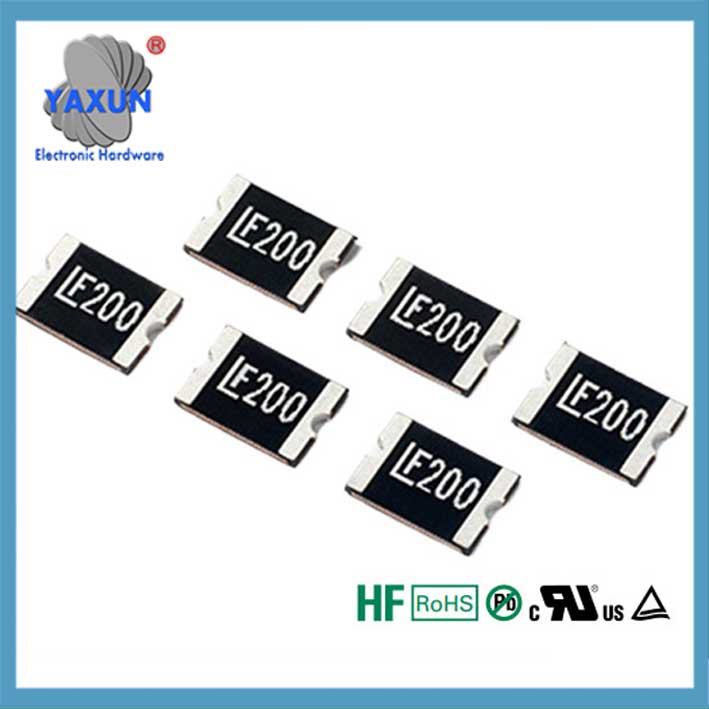

Littelfuse virsmas montāžas atiestatāmais drošinātājs Ķīnas piegādātājs

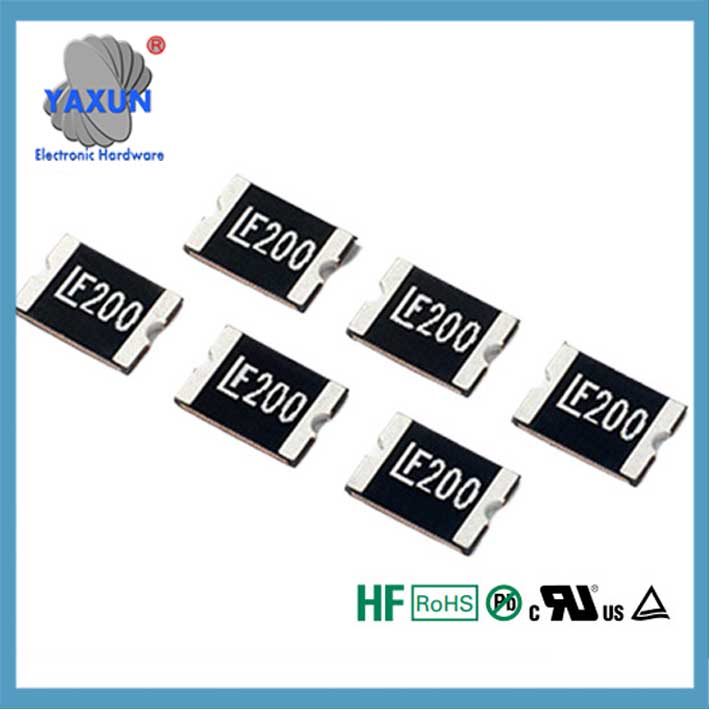

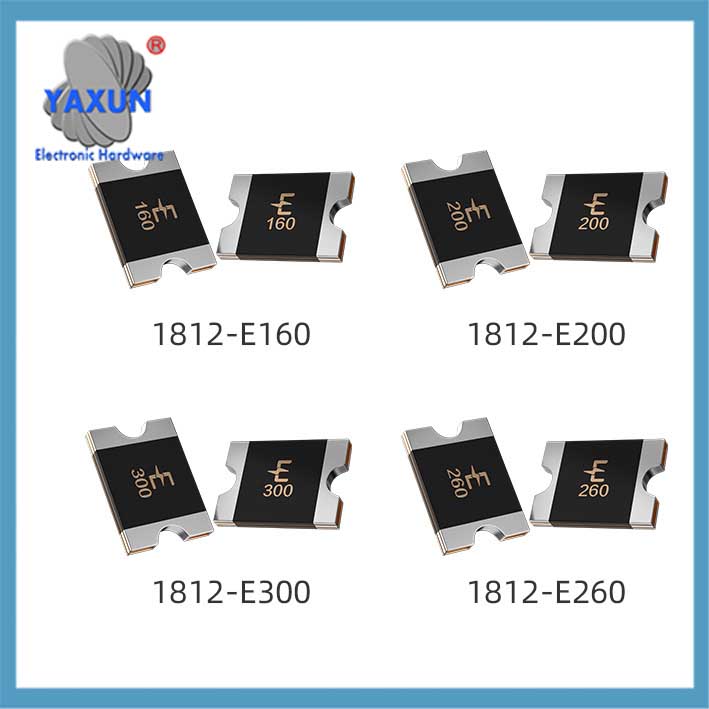

LF 1812 Atiestatāms drošinātājs PPTC 1812L SMD Pašatkopšanās 0,2A 0,5A 500mA 0,75A 1,1A 1,5A 2A 2,6A 3A 6V 8V 13,2V 15V 24V 30V

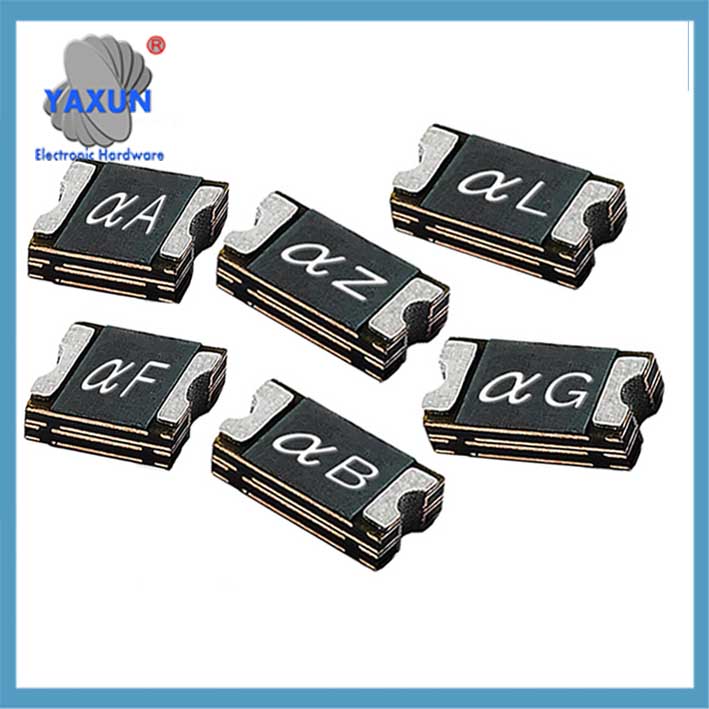

Virsstrāvas aizsardzība Virsmas stiprinājums PPTC atiestatāms drošinātājs 6V 30V 33V 60V SMD

Pārmērīga aizsardzība:
Kad strāva pārsniedz drošinātāja nominālo vērtību, plūst, PPTC materiāls uzsilst, izraisot tā pretestības palielināšanos. Šis pretestības pieaugums samazina strāvas plūsmu, novēršot ķēdes bojājumus.

Automātiska atiestatīšana:
Kad defekts ir novērsts un drošinātājs atdziest, pretestība samazinās, ļaujot atsākt normālu strāvas plūsmu.

Galvenās funkcijas un priekšrocības:
Pašatiestatīšana:
Iespēja automātiski atiestatīt pēc kļūmes gadījuma padara to par atkārtoti lietojamu alternatīvu tradicionālajiem drošinātājiem.

Pārmērīga aizsardzība:
Aizsargā ķēdes no bojājumiem, ko izraisa pārmērīga strāva, īssavienojumi, vai pārkaršana.

Kosmosa taupīšana:
SMD iepakojums ļauj integrēt kompaktās elektroniskās ierīcēs.
Plašs pielietojumu klāsts:
Atrodas dažādās ierīcēs, ieskaitot datorus, mobilie tālruņi, medicīnas iekārtas, un automobiļu elektronika.

Piemērs:
Iedomājieties situāciju, kad klēpjdatora USB ports nejauši tiek īssavienots. Atiestatāms drošinātājs USB barošanas līnijā atklātu pārstrāvu un palielinātu tā pretestību, ierobežojot strāvu un novēršot klēpjdatora barošanas avota un citu komponentu bojājumus. Kad īss ir noņemts, drošinātājs tiks atiestatīts, un USB ports atkal būtu gatavs lietošanai.
