Ātri pūšamo un lēni pūšamo drošinātāju atšķirība un pielietojums

Galvenā atšķirība starp ātras darbības un lēnas darbības drošinātājiem. To galvenās atšķirības slēpjas kušanas ātrumā un spējā izturēt impulsu strāvas. Ātras darbības drošinātāji ātri reaģē un ir piemēroti jutīgu ķēžu aizsardzībai; lēnas darbības drošinātāji var izturēt momentānas pārsprieguma strāvas un izvairīties no viltus iedarbināšanas.

Attiecībā uz pielietošanas scenārijiem, minēts, ka ātras darbības drošinātāji ir piemēroti pretestības slodzēm un IC aizsardzībai, savukārt lēnas darbības drošinātāji ir piemēroti kapacitatīvām/induktīvajām slodzēm. Šī informācija ir ļoti svarīga, jo nepareiza lietojumprogrammas scenārija dēļ ierīce nesāksies vai aizsardzība neizdosies. Īpaši jāuzsver, ka lēnas darbības drošinātāji ir jāizmanto gadījumos, kad ir pārsprieguma strāva, piemēram, pārslēgšanas barošanas avoti..

Runājot par tehniskajiem principiem, uz “kavēšanās īpašības” lēnas darbības drošinātāji ir iegūti no īpašām konstrukcijām un materiālu konstrukcijām, kas ļauj tiem absorbēt enerģiju un pretoties impulsiem. Šis principa skaidrojums ir ļoti vērtīgs un var palīdzēt lietotājiem saprast, kāpēc ātras darbības drošinātāji nevar vienkārši aizstāt lēnas darbības drošinātājus.

Praktiski ieteikumi parametru izvēlei: Nominālā strāva ir 1.5-2 reizes lielāka par darba strāvu. Lai arī, ir svarīgi atzīmēt pārpratumu, ka ātrāka darbība, jo labāk. Līdz “gausums” Lēnas darbības drošinātāji patiesībā atspoguļo to viedo spriestspēju.

Būtu skaidrāk apsvērt iespēju to sakārtot tabulā, lai parādītu salīdzinājumu. Tabulā jāiekļauj četri izmēri: kausēšanas īpašības, piemērojamās slodzes, tipiskas lietojumprogrammas, un aizstāšanas principiem, lai lietotāji to varētu redzēt vienā mirklī. Piemēram, uz “pārsprieguma pretestība” Lēni izdegošs drošinātājs atbilst kapacitatīvām/induktīvajām slodzēm, un tipiski lietojumi ir komutācijas barošanas avoti un motora palaišana.

Galvenā atšķirība starp ātras darbības (ātrs trieciens) un lēnas darbības (lēns trieciens) drošinātāji ir drošinātāju raksturlielumos, pielietojuma scenāriji un pārsprieguma pretestība. Konkrēts salīdzinājums ir šāds:

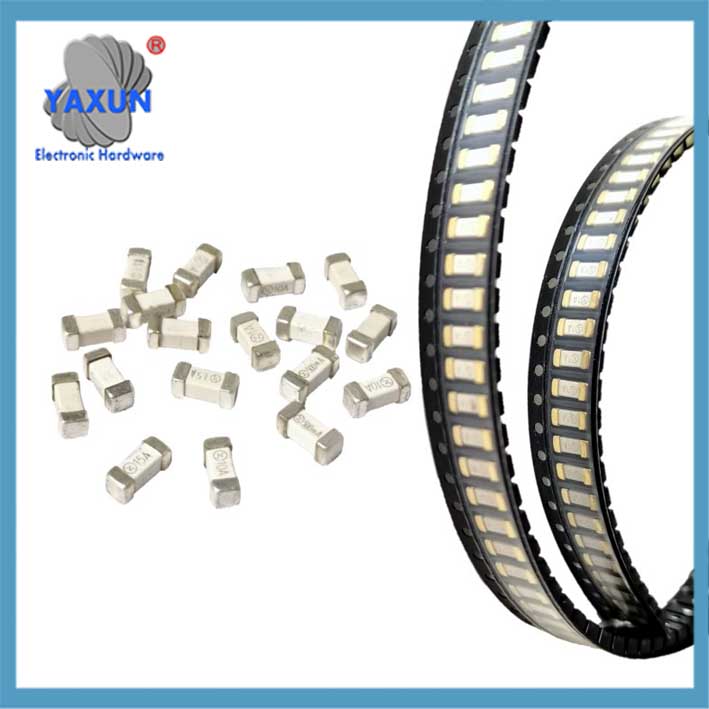

Ātri-lēni, ātrais pārtraukums 6125 mikroshēmas drošinātājs 20A, 30Izšķirt, 40Izšķirt, jaunas enerģijas bateriju bloka ķēdes aizsardzībai

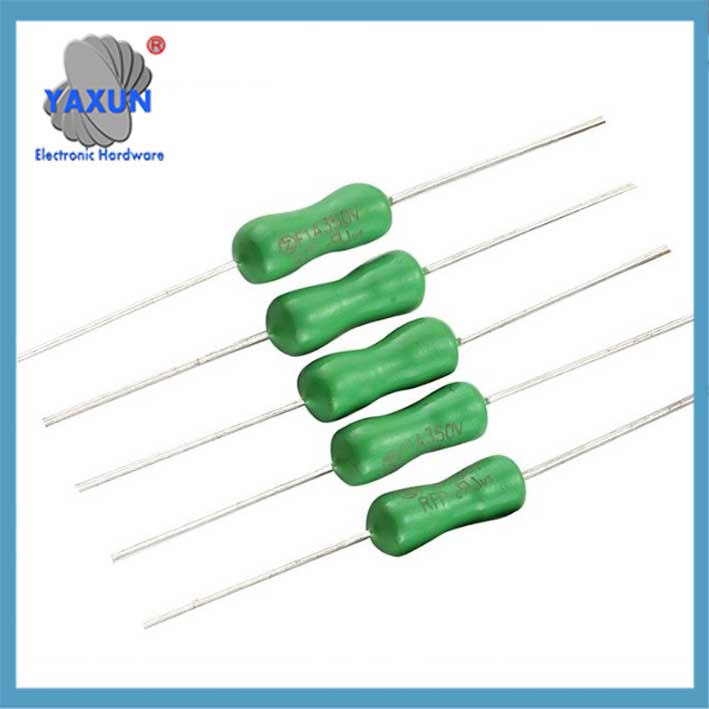

Mikrorezistoru tips Pico miniatūra kasetnes drošinātājs 250v ar aksiālo svinu, zaļš, ātras darbības ātras iedarbības

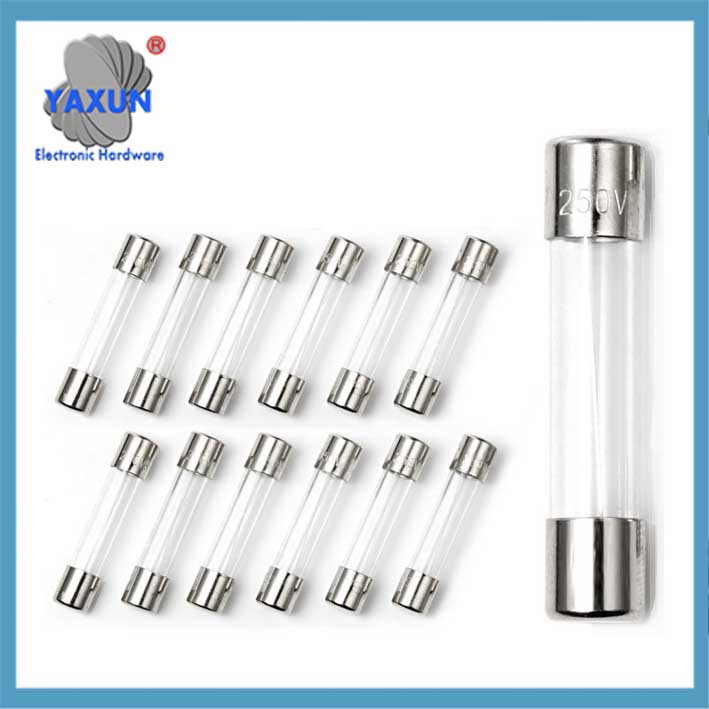

6×30, 6.3×32 ātras darbības drošinātājs Caurule 200mA-50A 500V, 600V, 750, 1000V

Es. Galvenā atšķirība

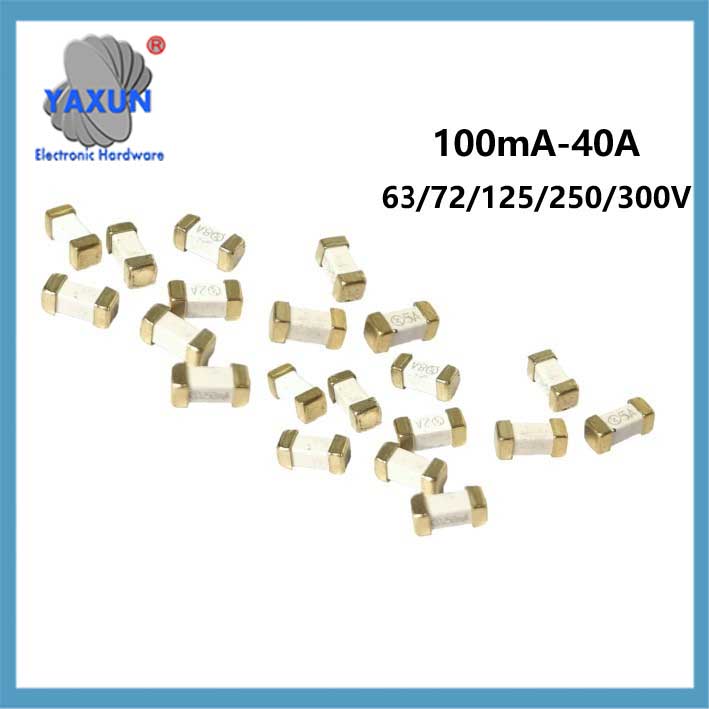

Ātras darbības, lēnas darbības mikroshēmu drošinātāji 63V 72V 125V 250V 300V jaunām enerģijas baterijām

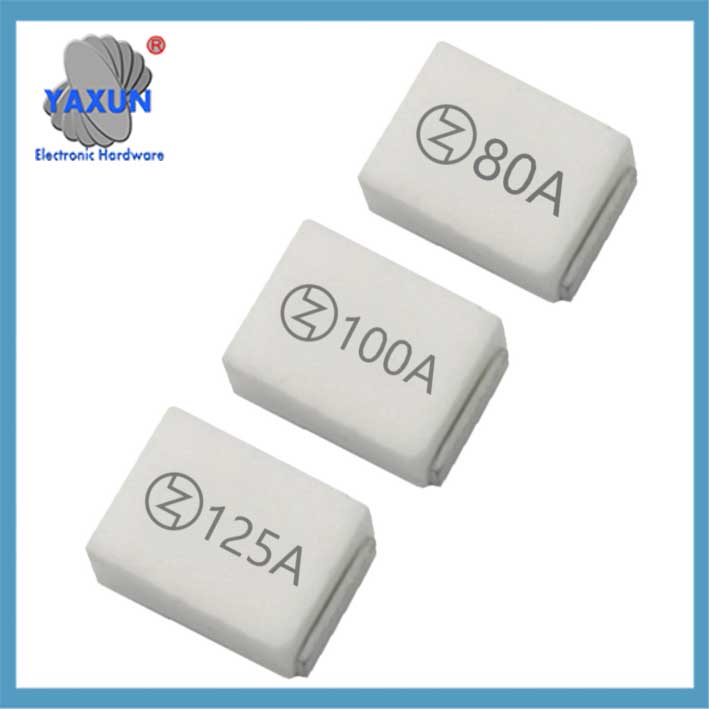

8810 augstas strāvas mikroshēmas drošinātājs 20A-125A kvadrātveida keramikas drošinātājs, lēni pūšošs 32V ~ 125V

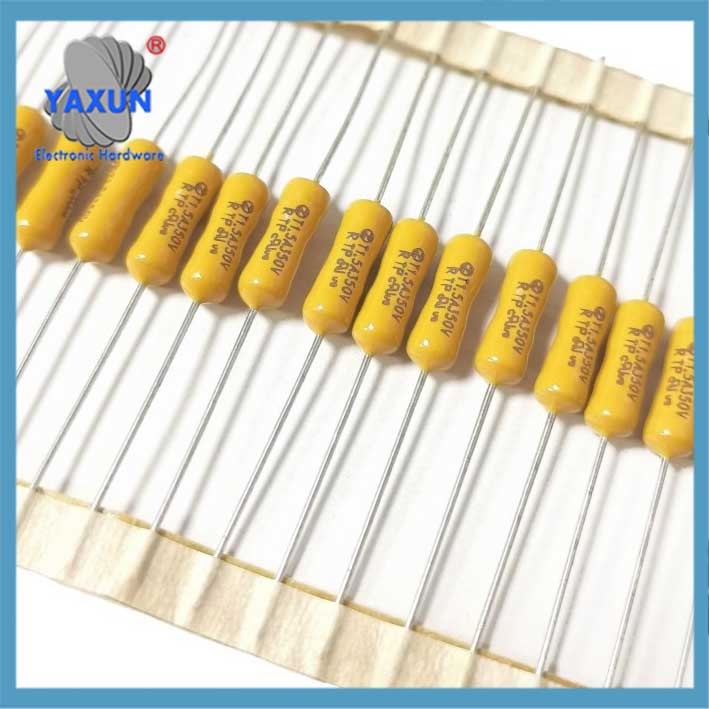

2.4-7mm aksiālais vads zaļš/dzeltens drošinātājs 125-250V 630mA 1A ~ 15A ātri-lēns PICO pretestības drošinātājs

Ii. Lietojumprogrammas scenārijs
Piemērojamais scenārijs ar ātrās darbības drošinātāju
Pretestības ķēde ar stabilu darba strāvu (elektriskā tējkanna, sildītājs);
Shēma, kurai ātri jāaizsargā vērtīgas ierīces (IC, MOS caurule);
Jutīga elektroniskā iekārta bez pārsprieguma strāvas.

Lēni izpūstoša drošinātāja lietošanas scenāriji
Kapacitatīvās ķēdes ar palaišanas pārspriegumiem (komutācijas barošanas avota elektrolītisko kondensatoru uzlāde);
Induktīvās slodzes ar lielām palaišanas strāvām (motori, kompresori);
Strāvas ieejas/izejas spailes un citas saites, kas pakļautas impulsu traucējumiem.

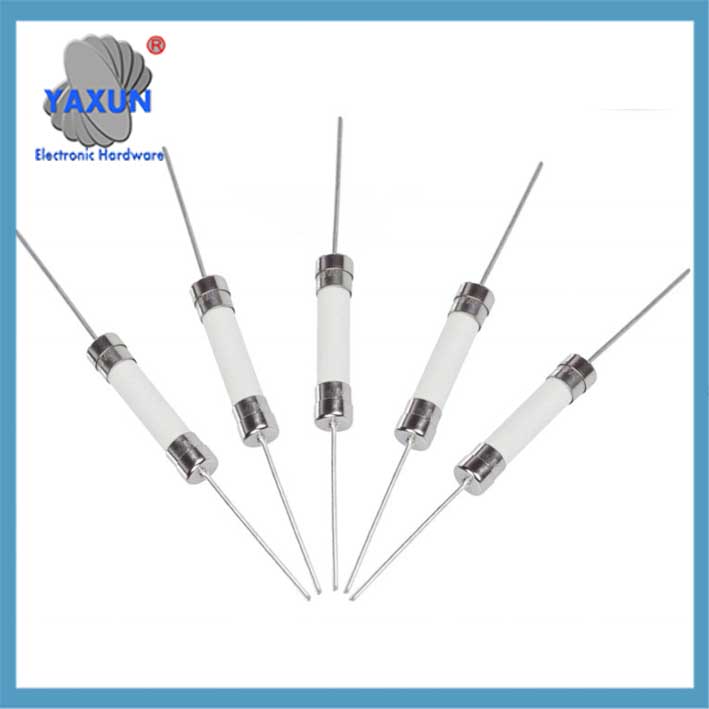

6×30 keramikas drošinātājs 500V/250V/125V 200mA-50A lēni pūš ātri pūš

6×30, 6.35×32 augstsprieguma keramikas drošinātāju caurule 200mA-50A 500V, 600V, 750V, 1000V

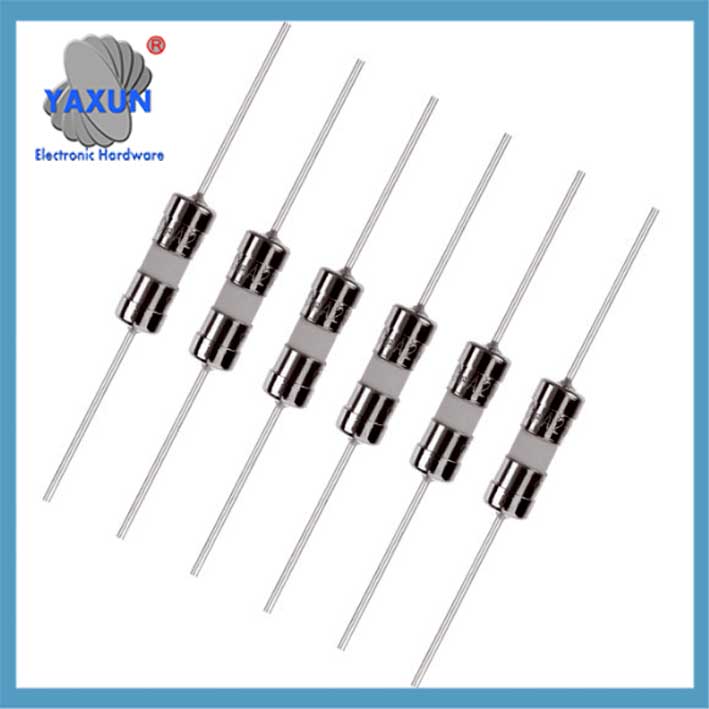

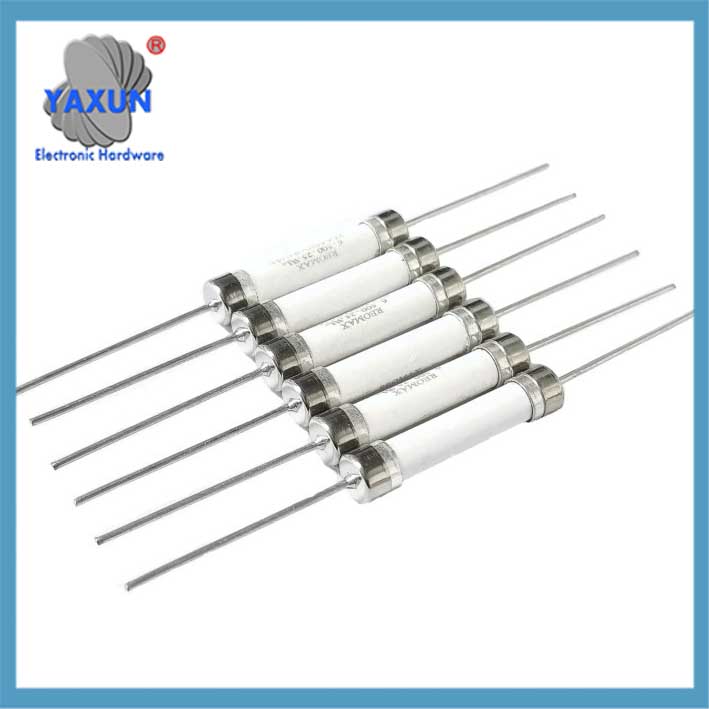

Keramikas drošinātājs 3×10, 3.6×10, 4x11mm keramikas drošinātāju caurule 200mA-15A viens korpuss & ar svina vadu

III. Atlases apsvērumi
Nominālā strāva: Parasti 1.5-2 reizes lielāka par iekārtas maksimālo darba strāvu, lai tā būtu saderīga ar pārspriegumiem.
Aizstāšanas princips:
Ātro pārtraukumu var aizstāt ar lēnu pārtraukumu, lai uzlabotu prettraucējumu (izņemot jutīgās ķēdes);
Nekad neaizstājiet lēno pārtraukumu ar ātru pārtraukumu, pretējā gadījumā tas izraisīs palaišanas drošinātāju (piemēram, kad motors ieslēdzas).
Marķējuma atšķirība:
Ātrais pārtraukums parasti tiek apzīmēts ar burtu F (Ātras darbības), un lēnais pārtraukums ir atzīmēts ar ‌T‌ (Laika aizkave).

IV. Tehniskais princips
Lēna pārtraukuma aizkaves mehānisms: Absorbējiet enerģiju caur īpašām struktūrām (piemēram, sakausējumu kausējumi), īslaicīgi iztur impulsu strāvas (piemēram, kondensatora uzlādes strāvas), un drošinātāju tikai tad, ja ir nepārtraukta pārslodze.
Ātrās pārtraukuma mehānisms: Drošinātājam ir smalka struktūra un tas ir jutīgs pret pašreizējām izmaiņām, nekavējoties pārtrūkst, kad rodas pārstrāva.

⚠️ ‌Pārpratuma labojums‌: Lēna pārtraukšana nenozīmē “lēna reakcija”, bet tas var atšķirt bojājuma strāvu un impulsa strāvu, lai izvairītos no viltus aizsardzības.
