Atkārtota mikroshēmu drošinātāju funkcijas un pielietojums

Atiestatāmi mikroshēmu drošinātāji (PPTC) ir pārslodzes aizsardzības komponenti, kuru pamatā ir polimēru pozitīvās temperatūras koeficienta raksturlielumi. Tiem ir automātiska atiestatīšanas funkcija, un tos plaši izmanto elektronisko iekārtu ķēdes aizsardzībā. Tālāk ir norādīti tā galvenie punkti:
1. Uzbūve un darbības princips
Materiāla sastāvs
Tas sastāv no īpaši apstrādātiem polimēru sveķiem (piemēram, PE polimēri) un vadošās daļiņas (ogļu vai metāla daļiņas). Normālos apstākļos, vadošās daļiņas veido zemas pretestības ceļu (0.1-vairāki omi). Aizsardzības mehānisms
Kad rodas pārstrāva, strāvas termiskais efekts izraisa sveķu kušanu un izplešanos, vadošais tīkls pārtrūkst, un pretestība pēkšņi palielinās līdz augstas pretestības stāvoklim (līdz megaomiem), ierobežojot strāvu līdz mikroampēriem. Pēc kļūmes novēršanas, vadošās daļiņas atdziest un saraujas, atkārtoti izveidot savienojumu, un atjaunot zemas pretestības stāvokli bez manuālas nomaiņas. ‌

PPTC atiestatāmo drošinātāju AEM komponentu Ķīnas piegādātājs

CHIP SMD pārreģistrējama drošinātāja funkcija un pielietojums

Chip SMD atiestatāms drošinātājs Ķīnas piegādātājs

Pārmērīga aizsardzība:
Atiestatāmi drošinātāji ierobežo pārmērīgu strāvas plūsmu ķēdē, novēršot jutīgu komponentu bojājumus īssavienojumu vai pārslodzes apstākļos.

Aizsardzība pret pārmērīgu temperatūru:
Viņi var arī sajust un reaģēt uz pārmērīgu temperatūru, pārslēgšanās uz augstas pretestības stāvokli, lai novērstu pārkaršanu un iespējamos bojājumus.

Pašatiestatīšana:
Atšķirībā no tradicionālajiem drošinātājiem, atiestatāmi drošinātāji automātiski atgriežas zemas pretestības stāvoklī, tiklīdz tiek novērsts bojājuma stāvoklis un temperatūra vai strāva nokrītas zem sprūda punkta.

2. Galvenie parametri un raksturlielumi

3. Tipiski pielietojuma scenāriji
Sadzīves elektronika:
Plaši izmanto viedtālruņos, portatīvie datori, televizori, un citas elektroniskas ierīces, kas aizsargā pret pārstrāvu un pārmērīgas temperatūras problēmām.
Barošanas avoti:
Nodrošiniet drošu aizsardzību barošanas avotiem dažādās ierīcēs un sistēmās, novēršot bojājumus no īssavienojumiem vai pārmērīga strāvas patēriņa.
Automobiļu elektronika:
Izmanto automašīnās paneļa elektronikas aizsardzībai, vadības moduļi, un izklaides sistēmas no pārstrāvas.
Telekomunikācijas:
Aizsargā maršrutētājus, pārslēgties, un citas sakaru ierīces no bojājumiem, ko izraisa pārstrāvas, nodrošinot nepārtrauktu savienojumu.
Rūpnieciskās vadības sistēmas:
Aizsargājiet elektroniskos vadības paneļus, PLC (Programmējami loģiskie kontrolieri), un citas svarīgas sastāvdaļas rūpnieciskos apstākļos.
Kosmosa un kodolenerģijas lietojumi:
Nodrošiniet drošu aizsardzību vidēs, kur drošinātāju nomaiņa ir sarežģīta vai nepraktiska.
Medicīniskās ierīces:
To var atrast dažās medicīnas ierīcēs, nodrošināt kritisko medicīnisko iekārtu drošību un uzticamību.
Audio sistēmas:
Aizsargā skaļruņus, īpaši tweeters, no bojājumiem pārmērīgas braukšanas dēļ.

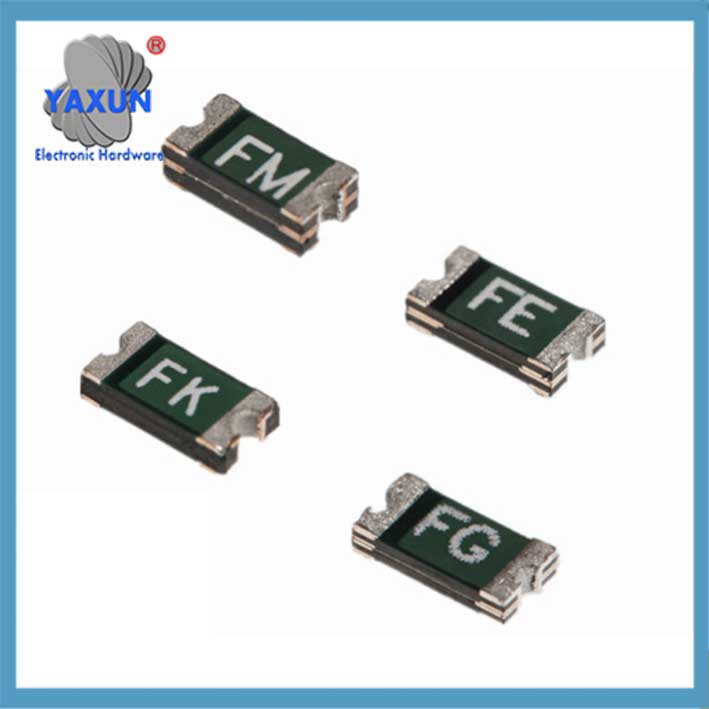

P075 drošinātāji 0,75A 13,2V ātras darbības mikroshēma SMD 1812 Kasetņu drošinātāji Atiestatāms drošinātājs

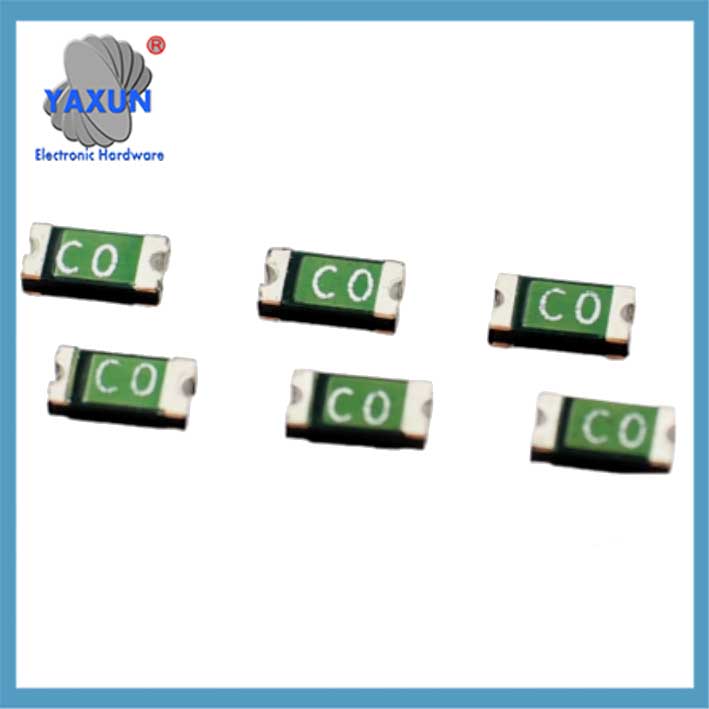

Pašatkopšanas drošinātājs SMD 1206 nSMD025 250MA 16V

1.18 V ātras darbības mikroshēma SMD 1812 Kasetņu drošinātāji Atiestatāms drošinātājs

4. Atlases apsvērumi
Pašreizējā atbilstība: Apkopes strāvai jābūt 1.25 reizes lielāka par ķēdes maksimālo darba strāvu‌;
Iepakojuma izvēle: Izvēlieties 0402/0603 un citi izmēri atbilstoši PCB telpai, un 1812/2920 iesaiņojums ir nepieciešams lielas strāvas scenārijiem‌;
Pielāgošanās spēja videi: Pašreizējais lietojums ir jāsamazina augstas temperatūras vidēs, lai izvairītos no viltus aktivizēšanas‌.

5. Tehnoloģiju attīstības tendences
Materiāla optimizācija: Jauni nanokompozītmateriāli uzlabo reakcijas ātrumu un spiediena izturību‌.
Strukturālā inovācija: Piemēram, YAXUN elektronika’ regulējami ielāpu komponenti ir piemēroti dažādiem ķēžu izkārtojumiem‌.

Ja jums ir nepieciešams pārbaudes standarts, varat atsaukties uz 25°C vidi, lai pārbaudītu apkopes strāvu (nekādas darbības priekš 15 minūtes) un darbības strāva (sprūda iekšpusē 5 minūtes) un citi rādītāji.

Priekšrocības salīdzinājumā ar tradicionālajiem drošinātājiem:
Pašatiestatīšana:
Novērš manuālu drošinātāju nomaiņu, samazinot dīkstāves un uzturēšanas izmaksas.
Kompakts izmērs:
Atiestatāmie drošinātāji bieži ir mazāki nekā tradicionālie drošinātāji, padarot tos vieglāk integrēt kompaktās elektroniskās ierīcēs.
Ilgāks kalpošanas laiks:
Spēj izturēt daudzus pārslodzes notikumus, kas nodrošina ilgāku kopējo kalpošanas laiku, salīdzinot ar tradicionālajiem drošinātājiem.
Nav loka:
Atiestatāmi drošinātāji bojājuma laikā neizraisa dzirksteles vai loka veidošanos, paaugstinot drošību.
