Elektronisko drošinātāju funkcijas un pielietojums (eDrošinātāji)

Efūzs (sauc arī par izplūdes saiti) ir elektroniska sastāvdaļa, ko izmanto, lai aizsargātu ķēdi no pārslodzes vai pārkaršanas. Tā pamatfunkcija ir automātiski pūst neparastās situācijās, lai pārtrauktu ķēdi. Tālāk ir norādīti tās galvenie punkti:
Es. Pamatprincips un struktūra

Darba princips

Kad strāva nenormāli paaugstinās, vadītājs uzsilst pretestības dēļ (pēc formulas Q=I2RTQ=I2RT), un kad tas sasniedz kausētā materiāla kušanas temperatūru, tas izkūst automātiski, tādējādi pārtraucot ķēdi.

Pamatstruktūra

Izkausētais materiāls: Svina-antimona sakausējums (zema kušanas temperatūra, augsta pretestība) tika izmantots pirmajās dienās, un sudrabs, mūsdienās pārsvarā izmanto varu vai speciālos sakausējumus.

Iepakojuma forma: Ieskaitot stikla cauruļveida (piemēram, 5 × 20 mm, 6× 32 mm, 3.6× 10 mm), keramikas cauruļveida, lapa (automašīnām), SMD ielāpa tips, utt..

Pārmērīga aizsardzība:
eDrošinātāji pārtrauc strāvas plūsmu, kad tā pārsniedz iepriekš noteiktu slieksni, novērš jutīgu elektronisko komponentu bojājumus.

Aizsardzība pret īssavienojumu:
Tie ātri atklāj un pārtrauc īssavienojumus, kas ir zemas pretestības ceļi, kas izraisa pārmērīgu strāvas plūsmu.

Pārslodzes aizsardzība:
eDrošinātāji nodrošina aizsardzību pret ilgstošiem pārslodzes apstākļiem, piemēram, tos, ko izraisījusi neatbilstoša slodze.

Bojājumu noteikšana un izolācija:
Tos var izstrādāt, lai atklātu un izolētu dažādus bojājumu apstākļus, ieskaitot ieslēgšanas strāvas, pārspriegums, apgrieztā strāva, un apgrieztā polaritāte.

Pašatiestatīšana:
Daudzus eFuse var atiestatīt elektroniski, ļaujot tiem atgriezties normālā režīmā pēc bojājuma stāvokļa novēršanas, novēršot nepieciešamību pēc fiziskas nomaiņas.

Regulējams pagrieziena ātrums:
Daži eFuse piedāvā regulējamu pagriešanas ātrumu, ļaujot kontrolēt strāvas pieauguma ātrumu, kas var būt noderīgi, lai novērstu bojājumus no ieplūdes strāvu.

Stikla drošinātājs 5×20 viens 250/125V ātrs un lēns pārtraukums 32mA-20A

Iebūvētais drošinātājs 5×20 mm Un 1 X 1-4 Inch Quick Fast stikla drošinātājs

5×20 mm 3 Izšķirt 3 amp 125 Volts 0,2×0.78 Inch F3AL125V ātri izpūšamie stikla drošinātāji

III. ‌Klasifikācija un pielietojuma scenāriji‌

Elektronisko drošinātāju pielietojumi:
Automobiļu elektronika:
eDrošinātājus izmanto dažādās automobiļu sistēmās, ieskaitot dzinēja vadības blokus, informācijas un izklaides sistēmas, un drošības sistēmas.

Rūpnieciskā automatizācija:
Tos izmanto programmējamos loģiskajos kontrolleros (PLC), motora vadības sistēmas, un citas rūpnieciskās automatizācijas iekārtas.

Sadzīves elektronika:
eDrošinātāji ir atrodami viedtālruņos, portatīvie datori, tabletes, un citas pārnēsājamas ierīces.

Datu centri:
Tos izmanto elektroenerģijas sadales blokos un serveru plauktos, lai aizsargātu kritisko infrastruktūru.

Hot-swap sistēmas:
eFuse nodrošina aizsardzību sistēmās, kurās var pievienot vai noņemt komponentus, kamēr sistēma darbojas.

Akumulatoru vadības sistēmas:
Tos izmanto akumulatoru uzlādes un izlādes ķēdēs, lai novērstu pārstrāvas un pārsprieguma apstākļus.

Enerģijas sadale:
eDrošinātājus izmanto strāvas sadales blokos un barošanas blokos, lai aizsargātu pret pārstrāvu un īssavienojumiem.

Vispārējā ķēdes aizsardzība:
eDrošinātājus var izmantot jebkurā elektroniskā shēmā, kur nepieciešama pārslodzes aizsardzība.

6×30, 6.3×32 stikla drošinātāju caurule ātri un lēni pārtraukums 250V/125V 250mA-20A

5×20 keramikas eFuse 00mA 1A 2A 3A 4A 5A 6.3A 8A 10A 12A 15A 16A 20A 25A 30A

Fast Quick Blow Keramikas drošinātājs 630mA (0.63Izšķirt) 250V, 5x20mm (3/16 colla x 3/4 collu)

III. Galvenās lietošanas specifikācijas
Aizliegta materiālu aizstāšana
Vara stiepli vai dzelzs stiepli nevar izmantot kā aizstājēju (zema pretestība, augsta kušanas temperatūra), kas var izraisīt negadījumu, jo nav laikus nopūstas.
Atlases faktori
Nominālā strāva: Tam jābūt nedaudz lielākam par ķēdes maksimālo darba strāvu (piemēram, 6A drošinātājs 5A ķēdei).
Pārrāvuma jauda: Tai jābūt lielākai par ķēdes maksimālo īssavienojuma strāvu (piemēram, 100A īssavienojums, ≥100A pārrāvuma jauda).
Apkārtējās vides temperatūra: Samazināšana ir nepieciešama augstas temperatūras vidē.

Ātri-lēni, ātrais pārtraukums 6125 mikroshēmas drošinātājs 20A, 30Izšķirt, 40Izšķirt, jaunas enerģijas bateriju bloka ķēdes aizsardzībai

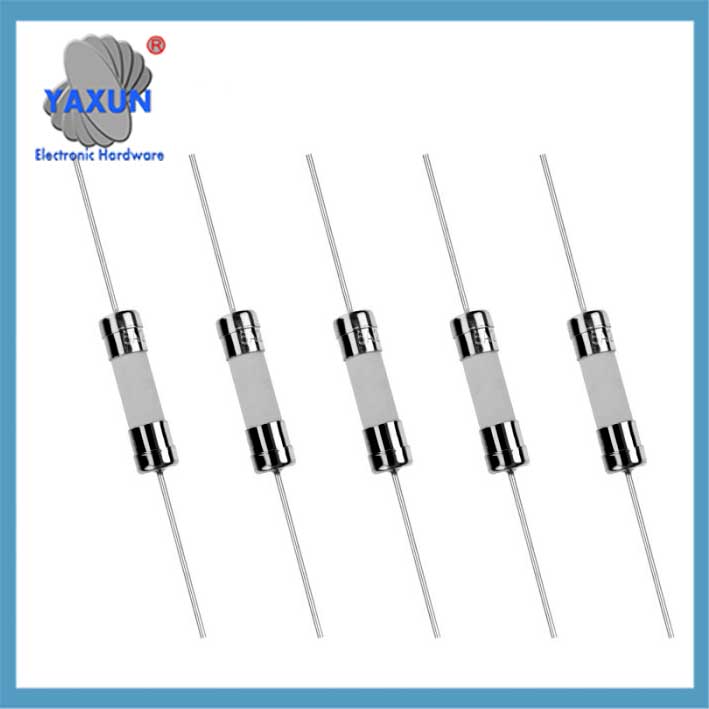

Mikrorezistoru tips Pico miniatūra kasetnes drošinātājs 250v ar aksiālo svinu, zaļš, ātras darbības ātras iedarbības

6×30 6.35×32 Augstsprieguma keramikas drošinātāju caurule 200mA-50A 500V/600V/750/1000V

Iv. Tehnoloģiskais progress
‌Automātiska noteikšana‌: Piemēram, materiālu pārneses sastāvdaļas + mašīnredzes noteikšanas ierīce, uzlabot drošinātāju ražošanas un šķirošanas efektivitāti.
Strukturālā optimizācija: Augstsprieguma drošinātājiem ir savilkšanas atsperes konstrukcija, lai vienkāršotu uzstādīšanas procesu.

Piezīme: Pēc tam, kad drošinātājs ir izdedzis, tas jāaizstāj ar jaunu produktu ar tādu pašu specifikāciju. Stikla cauruļu modeļiem, drošinātāja statusu var vizuāli novērot, lai noteiktu, vai tas nav derīgs.
