PTC termistoriai skysčiui šildyti

Skysčio šildymo PTC termistoriai ypač tinka aukščiausios klasės gaminiams, kuriems reikalingas didelis saugumas ir ilgaamžiškumas. PTC pasižymi puikiu našumu kaip skystos izoliacijos komponentai. Palyginti su įprastais elektros laidiniais šildytuvais, Skysčio šildymo PTC termistoriai pašalina temperatūros reguliavimo sistemos poreikį ir yra ekonomiški.
Skysčio šildymui skirto PTC termistoriaus šildymo galia skiriasi priklausomai nuo darbo sąlygų. Norėdami maksimaliai padidinti PTC šilumos išsklaidymo galią, šildomas skystis turi turėti gerą cirkuliaciją arba konvekciją. Galios tankis (šildymo galios / vandens sąlyčio plotas) panardinamojo šildytuvo galia yra maždaug 6 W/cm² (esant 25°C vandens temperatūrai). Galios tankis (šildymo galios / vandens sąlyčio plotas) Skysčio šildytuvo galia yra maždaug 4-10 W/cm² (esant 25°C vandens temperatūrai). Aukštesnė vandens temperatūra sumažina šildymo galią.
Kuo aukštesnė PTC skysčio termostato šildytuvo sauso degimo temperatūra, tuo didesnę šildymo galią jis generuoja. Kad būtų pasiektas palyginti nebrangus sprendimas, PTC skysto termostato šildytuvai paprastai yra skirti 220–280 °C sauso degimo temperatūrai.. Jei reikia sumažinti sauso degimo temperatūrą, PTC skysčio termostatų šildytuvų tūris arba skaičius turi būti atitinkamai padidintas, kad būtų pasiekta lygiavertė galia.

Povandeninio skysčio šildytuvo PTC išvaizda ir struktūra

PTC momentinio skysčio elektrinio šildytuvo privalumai

PTC taikymo dizainas skysčių šildytuvams

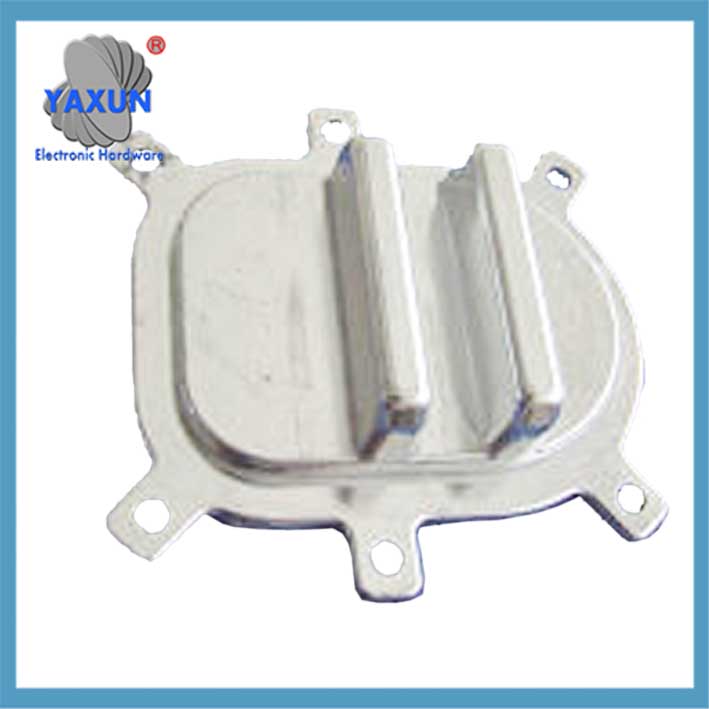

Povandeninio skysčio šildytuvo PTC pritaikymo dizainas

Povandeninio skysčio šildytuvo PTC pritaikymo dizainas

Šis panardinamas skysčių šildytuvas įdedamas į skysčio talpyklą, kad skystis pašildytų iki pastovios temperatūros. PTC elemento naudojimas kaip šilumos šaltinis, siūlo greitą šildymą, pastovios temperatūros šildymas, savaime besireguliuojanti galia, Didelio šilumos konversijos efektyvumas, stiprios nuosėdų stabdymo savybės, ir atsparumas pažeidimams net ir sauso degimo sąlygomis. Jis plačiai naudojamas įvairiuose elektriniuose šildymo prietaisuose buitinės technikos pramonėje.

Povandeninio PTC skysčio šildytuvo techninės specifikacijos

Darbinė įtampa: 12-240V
Izoliacijos atsparumo įtampa: >3750V, naudojant specialų izoliacijos apdorojimą, saugus ir patikimas
Paviršiaus temperatūra: 100-250° C.
Nominali galia: 50-500W
Galios tankis: (Šildymo galios/vandens kontaktinė sritis) Maždaug 6W/cm² (25°C temperatūroje)

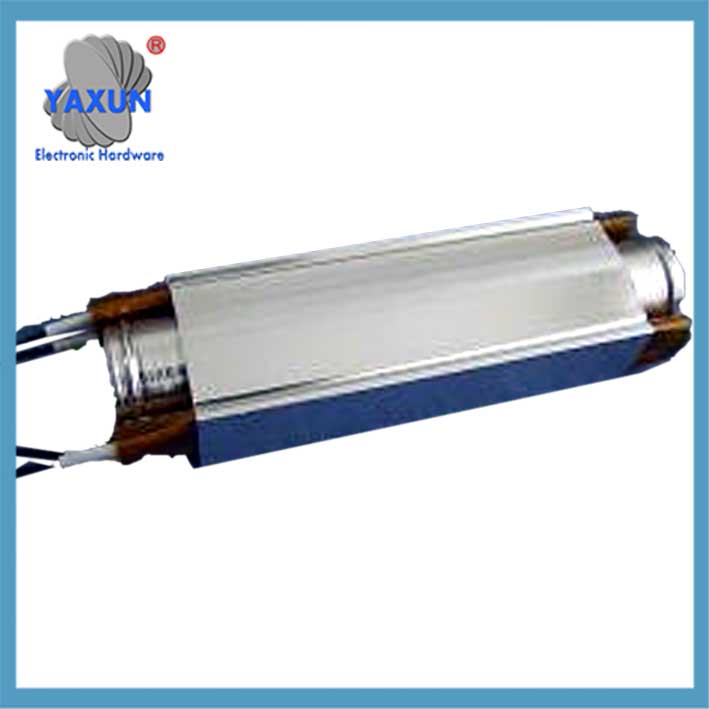

Vienpusis PTC šildymas (Vidinės skylės skersmuo 13 mm)
Dvipusis PTC šildymas (Vidinės skylės skersmuo 20 mm)

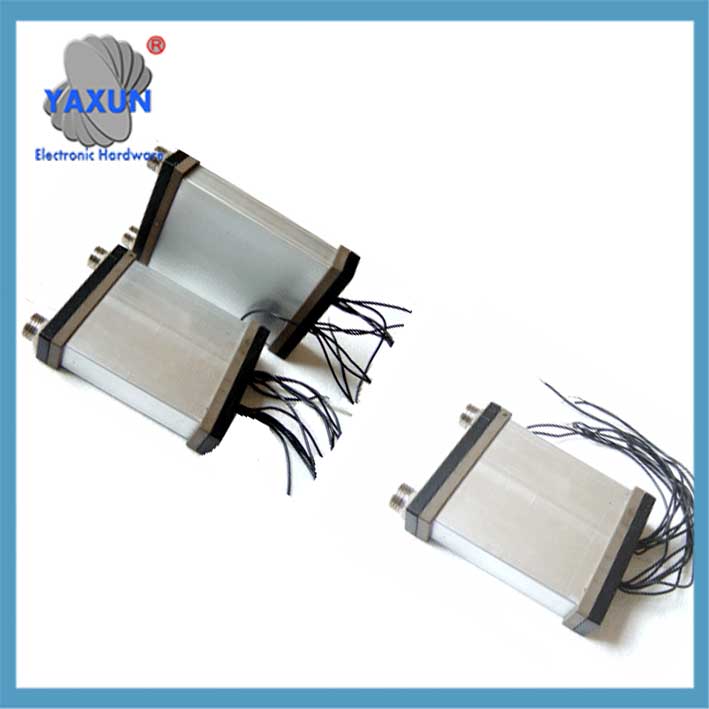

Momentinė PTC skysčio šildymo šildytuvo išorinė struktūra
Momentinių PTC skysčio šildymo šildytuvų privalumai

1. Didelis saugos koeficientas dėl vandens ir elektros atskyrimo: Kai kaitinimo elementas iškraunamas arba sugenda temperatūros reguliavimas, PTC varža greitai didėja, kol galia sumažėja iki mažiau nei 100 W, pašalinant sauso šildymo riziką.
2. Greitas šildymas: Iš karto įkaista, su karštu vandeniu viduje 10 sekundžių. Tai pašalina šilumos švaistymą ir taupo energiją. 3. Dėl kompaktiško dydžio ir lengvo svorio jis tinka itin ploniems elektriniams vandens šildytuvams kurti, neatsilikti nuo tendencijos.
4. Nėra atviros liepsnos, jokio mastelio, ir ilgas gyvenimas.
5. Stiprus įtampos prisitaikymas: PTC visiškai prisitaiko prie įtampos svyravimų viduje 25% vardinės įtampos, nepažeidžiant galios.

Pagrindiniai momentinio mažo virtuvės šildytuvo šildymo bako parametrai

Pagrindiniai momentinio elektrinio vandens šildytuvo šildymo bako parametrai
