Viršų srovės apsauga PTC termistorius

Apsauga nuo viršsrovių PTC termistoriai yra apsauginiai komponentai, kurie automatiškai apsaugo nuo nenormalios temperatūros ir srovių, ir yra plačiai žinomi kaip “atstatomi saugikliai” arba “10,000-laiko saugikliai.” Jie pakeičia tradicinius saugiklius ir yra plačiai naudojami variklių apsaugai nuo viršsrovių ir perkaitimo, transformatoriai, perjungimo maitinimo šaltiniai, elektroninės grandinės, ir kitos programos.

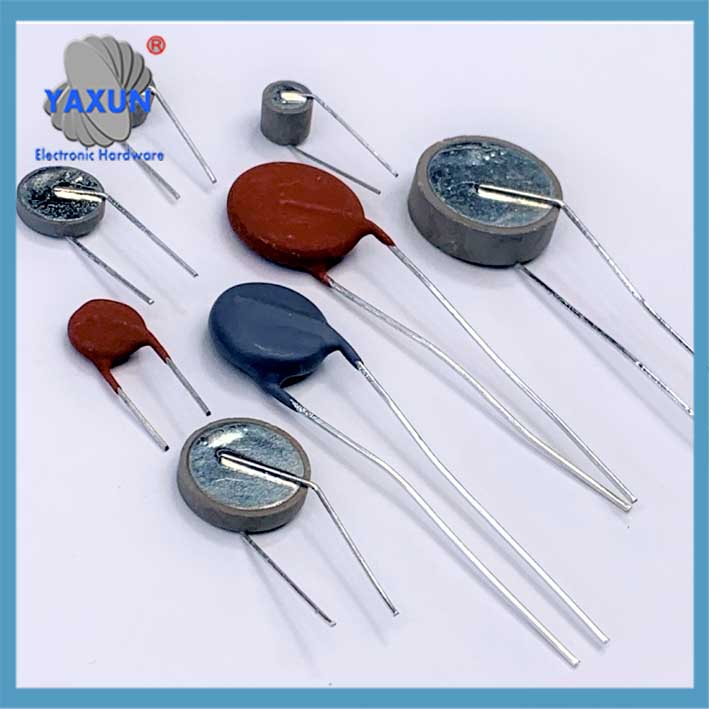

Apsauga nuo viršsrovių PTC termistorius

Produkto apžvalga
Apsauga nuo viršsrovių PTC termistoriai yra apsauginiai komponentai, kurie automatiškai apsaugo nuo nenormalios temperatūros ir srovių, ir yra plačiai žinomi kaip “atstatomi saugikliai” arba “10,000-laiko saugikliai.” Jie pakeičia tradicinius saugiklius ir yra plačiai naudojami variklių apsaugai nuo viršsrovių ir perkaitimo, transformatoriai, perjungimo maitinimo šaltiniai, elektroninės grandinės, ir kitos programos. Apsauga nuo viršsrovių PTC termistoriai sumažina likutinę srovę, apribodami galios išsklaidymą visoje grandinėje dėl staigaus pasipriešinimo pasikeitimo. Nors tradiciniai saugikliai negali automatiškai atstatyti po grandinės perdegimo, Apsauga nuo viršsrovių, pašalinus gedimą, PTC termistoriai grįžta į savo išankstinės apsaugos būseną. Jei gedimas pasikartos, jie gali atnaujinti savo apsaugos nuo viršsrovių ir perkaitimo funkciją.

Renkantis apsaugos nuo viršsrovių PTC termistorių kaip apsaugos nuo viršsrovių ir perkaitimo komponentą, pirmiausia nustatykite maksimalią normalią grandinės veikimo srovę (neveikianti PTC termistoriaus srovė) ir maksimalią aplinkos temperatūrą PTC termistoriaus įrengimo vietoje (įprasto veikimo metu). Kitas, apsvarstykite apsaugos srovę (Y., viršsrovių apsaugos PTC termistoriaus išjungimo srovė), maksimali darbinė įtampa, ir nominalioji nulinės galios varža. Taip pat reikėtų atsižvelgti į tokius veiksnius kaip komponento matmenys. Toliau pateiktame paveikslėlyje parodytas ryšys tarp aplinkos darbinės temperatūros, neveikianti srovė, ir išjungimo srovė.

PTC termistorius, skirtas apsaugoti nuo viršįtampių

PTC termistorius, skirtas apsaugoti nuo viršįtampių

PTC termistoriaus viršsrovių apsaugos diskas 0R30 24V 1.8A 120C pakeičia Siemens

PTC termistoriaus viršsrovių apsaugos diskas 0R30 24V 1.8A 120C pakeičia Siemens

1000V PTC termistorius MZ8, 100 200R 75 Laipsniai, 1KV, Apsauga nuo viršsrovių, Patvari keramika

1000V PTC termistorius MZ8, 100 200R 75 Laipsniai, 1KV, Apsauga nuo viršsrovių, Patvari keramika

Taikymo principas
Kai grandinė veikia normaliai, srovė, tekanti per apsaugos nuo viršsrovių PTC termistorių, yra mažesnė už vardinę srovę. PTC termistorius palaiko mažą varžą ir neturi įtakos normaliam apsaugotos grandinės darbui. Kai įvyksta grandinės gedimas ir srovė gerokai viršija vardinę srovę, PTC termistorius staiga įkaista, darant didelio pasipriešinimo būseną, įdėjus grandinę santykinai “išjungti” būseną ir taip apsaugodamas ją nuo žalos. Kai gedimas bus išspręstas, PTC termistorius automatiškai grįžta į mažos varžos būseną, ir grandinė vėl normaliai veiks.

Paveikslas 2 rodo voltų-amperų charakteristikų kreivę ir grandinės apkrovos kreivę normaliai veikiant. Iš taško A į tašką B, PTC termistoriaus įtampa palaipsniui didėja, o juo tekanti srovė taip pat tiesiškai didėja, tai rodo, kad PTC termistoriaus varža iš esmės nesikeičia, išlieka mažo pasipriešinimo būsenoje. Iš taško B į tašką E, įtampa palaipsniui didėja, o PTC termistoriaus varža sparčiai didėja dėl šilumos susidarymo. Per jį tekanti srovė taip pat greitai mažėja, rodantis, kad PTC termistorius įjungtas į apsaugos būseną. Jei normalios apkrovos kreivė yra žemiau taško B, PTC termistorius neįeis į savo apsaugos būseną.

Apskritai, yra trijų tipų apsauga nuo viršsrovių ir perkaitimo:

1. Srovės viršsrovė (Paveikslas 3): RL1 yra apkrovos kreivė normaliai veikiant. Sumažėjus apkrovos pasipriešinimui, pavyzdžiui, kai transformatoriaus linija trumpai jungiasi, apkrovos kreivė keičiasi iš RL1 į RL2, viršija tašką B, ir PTC termistorius pereina į apsaugos būseną.

2. Įtampos viršsrovė (Paveikslas 4): Kai padidėja maitinimo įtampa, pavyzdžiui, kai 220 V elektros linija staiga pakyla iki 380 V, apkrovos kreivė keičiasi iš RL1 į RL2, viršija tašką B, ir PTC termistorius pereina į apsaugos būseną.

3. Perkaisti (Paveikslas 5): Kai aplinkos temperatūra pakyla virš tam tikros ribos, PTC termistoriaus voltų-amperų charakteristikos kreivė pasikeičia iš A-B-E į A-B1-F. Kai apkrovos kreivė RL viršija tašką B1, PTC termistorius pereina į apsaugos režimą.

Viršsrovių apsaugos grandinės schema

Modelis Vardinis atsparumas
R25(Oi)
±25 %
Neveikianti srovė
Tarpt(Ma)
Veikimo srovė
@25℃
Tai(Ma)
Maksimali darbinė įtampa
Vmax(A)
Didžiausia srovė
Imax(A)
Curie temperatūra
Tc(℃)
Matmenys (mm)
@25℃ @60 ℃ Dmaks Tmaks Fd
MZ11-20P3R7H265 3.7 530 430 1050 265 4.3 120(P) 22.0 5.0 0.6
MZ11-16P6R0H265 6.0 390 300 780 265 3.1 17.5 5.0 0.6
MZ11-16P7R0H265 7.0 350 280 700 265 3.1 17.5 5.0 0.6
MZ11-13P10RH265 10 260 200 520 265 1.8 14.0 5.0 0.6
MZ11-13P12RH265 12 225 180 450 265 1.8 14.0 5.0 0.6
MZ11-12P10RH265 10 250 200 500 265 1.8 13.5 5.0 0.6
MZ11-10P15RH265 15 180 140 350 265 1.2 11.0 5.0 0.6
MZ11-10P39RH265 39 130 100 250 265 1.2 11.0 5.0 0.6
MZ11-08P15RH265 15 150 120 300 265 0.8 9.0 5.0 0.6
MZ11-08P25RH265 25 130 100 250 265 0.8 9.0 5.0 0.6
MZ11-08P35RH265 35 115 90 225 265 0.8 9.0 5.0 0.6
MZ11-08P45RH265 45 105 80 220 265 0.8 9.0 5.0 0.6
MZ11-08P55RH265 55 90 70 180 265 0.8 9.0 5.0 0.6
MZ11-07P82RH265 82 70 50 140 265 0.6 8.0 5.0 0.6
MZ11-07P56RH265 56 90 60 175 265 0.6 8.0 5.0 0.6
MZ11-06P33RH265 33 110 85 220 265 0.4 7.0 5.0 0.6
MZ11-05P70RH265 70 65 50 130 265 0.3 6.5 5.0 0.6
MZ11-05P85RH265 85 60 45 120 265 0.3 6.5 5.0 0.6
MZ11-05P39RH265 39 80 65 160 265 0.2 6.5 5.0 0.6
MZ11-05P121H265 120 45 35 90 265 0.3 6.5 5.0 0.6
MZ11-05P181H265 180 40 30 80 265 0.3 6.5 5.0 0.6
MZ11-04P70RH265 70 50 40 100 265 0.2 5.5 5.0 0.6
MZ11-04P121H265 120 40 30 80 265 0.2 5.5 5.0 0.6
MZ11-03P151H265 150 40 30 75 265 0.2 4.5 5.0 0.5
MZ11-10N12RH265 12 170 130 340 265 1.2 100(N) 11.0 5.0 0.6
MZ11-10N18RH265 18 145 110 290 265 1.2 11.0 5.0 0.6
MZ11-10N22RH265 22 125 90 250 265 1.2 11.0 5.0 0.6
MZ11-07N22RH265 22 120 90 225 265 0.5 8.0 5.0 0.6
MZ11-05N151H265 150 38 30 80 265 0.3 6.5 5.0 0.6
MZ11-05N301H265 300 27 20 55 265 0.3 6.5 5.0 0.6
MZ11-05N601H265 600 20 15 40 265 0.2 6.5 5.0 0.6
MZ11-05N102H265 1000 15 12 30 265 0.2 6.5 5.0 0.6
MZ11-04N151H265 150 36 28 80 265 0.3 5.5 5.0 0.6
MZ11-03N151H265 150 33 25 65 265 0.2 4.5 5.0 0.5
MZ11-03N101H265 100 40 30 80 265 0.2 4.5 5.0 0.5
MZ11-03N70RH265 70 45 35 90 265 0.1 4.5 5.0 0.5
MZ11-08M12RH265 12 120 70 220 265 0.8 80(M) 9.0 5.0 0.6
MZ11-08M25RH265 25 85 50 170 265 0.8 9.0 5.0 0.6
MZ11-08M35RH265 35 80 50 150 265 0.8 9.0 5.0 0.6
MZ11-08M50RH265 50 60 40 120 265 1.0 9.0 5.0 0.6
MZ11-07M101H265 100 50 30 100 265 0.6 8.0 5.0 0.6
MZ11-05M70RH265 70 50 30 100 265 0.3 6.5 5.0 0.6
MZ11-05M121H265 120 30 20 60 265 0.3 6.5 5.0 0.6
MZ11-03M101H265 100 25 18 55 265 0.2 4.5 5.0 0.5
MZ11-03M151H265 150 22 15 45 265 0.2 4.5 5.0 0.5
Modelis Vardinis atsparumas
R25(Oi)
±25 %
Neveikianti srovė
Tarpt(Ma)
Veikimo srovė
@25℃
Tai(Ma)
Maksimali darbinė įtampa
Vmax(A)
Didžiausia srovė
Imax(A)
Curie temperatūra
Tc(℃)
Matmenys (mm)
@25℃ @60 ℃ Dmaks Tmaks Fd
MZ12-20P2R6H140 2.6 650 500 1300 140 4.3 120(P) 22.0 5.0 0.6
MZ12-16P4R7H140 4.7 425 330 850 140 3.1 17.5 5.0 0.6
MZ12-16P5R6H140 5.6 400 310 800 140 3.1 17.5 5.0 0.6
MZ12-13P6R8H140 6.8 325 250 650 140 1.8 14.0 5.0 0.6
MZ12-12P5R6H140 5.6 325 250 650 140 1.8 13.5 5.0 0.6
MZ12-12P6R8H140 6.8 300 230 600 140 1.8 13.5 5.0 0.6
MZ12-10P10RH140 10 225 170 450 140 1.2 11.0 5.0 0.6
MZ12-10P6R8H140 6.8 275 200 550 140 1.2 11.0 5.0 0.6
MZ12-08P22RH140 22 135 110 270 140 0.8 9.0 5.0 0.6
MZ12-06P25RH140 25 125 90 250 140 0.5 7.0 5.0 0.6
MZ12-05P33RH140 33 90 70 175 140 0.3 6.5 5.0 0.6
MZ12-16R2R1H140 2.1 710 570 1420 140 3.1 140(R) 17.5 5.0 0.6
MZ12-13R3R8H140 3.8 500 400 1000 140 1.8 14.0 5.0 0.6
MZ12-10R15RH140 15 210 170 420 140 1.2 11.0 5.0 0.6
MZ12-10R6R7H140 6.7 300 230 600 140 1.2 11.0 5.0 0.6
MZ12-10R10RH140 10 250 200 500 140 1.2 11.0 5.0 0.6
Modelis Vardinis atsparumas
R25(Oi)
±25 %
Neveikianti srovė
Tarpt(Ma)
Veikimo srovė
@25℃
Tai(Ma)
Maksimali darbinė įtampa
Vmax(A)
Didžiausia srovė
Imax(A)
Curie temperatūra
Tc(℃)
Matmenys (mm)
@25℃ @60 ℃ Dmaks Tmaks Fd
MZ13-10R1R8H30 1.8 650 550 1300 30 4.3 140(R) 11.0 4.0 0.6
MZ13-08R1R8H30 1.8 600 500 1100 30 3.0 9.0 4.0 0.6
MZ13-12P1R2H30 1.2 750 600 1500 30 5.5 120(P) 13.5 4.0 0.6
MZ13-12P1R8H30 1.8 500 430 1000 30 5.5 13.5 4.0 0.6
MZ13-10P2R7H30 2.7 380 320 700 30 4.3 11.0 4.0 0.6
MZ13-08P1R8H30 1.8 550 450 1000 30 3.0 9.0 4.0 0.6
MZ13-08P4R2H30 4.2 280 230 560 30 3.0 9.0 4.0 0.6
MZ13-05P10RH30 10 170 140 340 30 1.0 6.5 4.0 0.6
MZ14-16P2R3H60 2.3 550 450 1100 60 8.0 17.5 4.0 0.6
MZ14-12P3R7H60 3.7 380 320 750 60 5.5 13.5 4.0 0.6
MZ14-10P5R6H60 5.6 300 250 600 60 4.3 11.0 4.0 0.6
MZ14-08P9R4H60 9.4 180 150 360 60 3.0 9.0 4.0 0.6
MZ14-05P25RH60 25 100 85 200 60 1.0 6.5 4.0 0.6
MZ14-03P55RH60 55 60 50 120 60 0.7 4.5 4.0 0.5
MZ14-08M4R7H60 4.7 180 120 360 60 3.0 80(M) 9.0 4.0 0.6
Modelis Vardinis atsparumas
R25(Oi)
±25 %
Neveikianti srovė
Tarpt(Ma)
Veikimo srovė
@25℃
Tai(Ma)
Maksimali darbinė įtampa
Vmax(A)
Didžiausia srovė
Imax(A)
Curie temperatūra
Tc(℃)
Matmenys (mm)
@25℃ @60 ℃ Dmaks Tmaks Fd
MZ15-10R1R2H15 1.2 850 700 1550 15 4.3 140(R) 11.0 4.0 0.6
MZ15-08R1R0H15 1.0 850 700 1500 15 3.0 9.0 4.0 0.6
MZ15-08R1R8H15 1.8 600 500 1100 15 3.0 9.0 4.0 0.6
MZ15-07R1R0H15 1.0 750 600 1350 15 2.5 8.0 4.0 0.6
MZ15-07R1R2H15 1.2 650 550 1200 15 2.5 8.0 4.0 0.6
MZ15-05R4R6H15 4.6 350 300 680 15 1.0 6.5 4.0 0.6
MZ15-03R13RH15 13 180 150 350 15 0.7 4.5 4.0 0.5
MZ15-10P1R2H18 1.2 700 600 1400 18 4.3 120(P) 11.0 4.0 0.6
MZ15-08P1R0H18 1.0 650 550 1200 18 3.0 9.0 4.0 0.6
MZ15-08P1R8H18 1.8 550 450 1000 18 3.0 9.0 4.0 0.6
MZ15-05P4R6H18 4.6 300 250 580 18 1.0 6.5 4.0 0.6
MZ15-03P13RH18 13 145 120 280 18 0.7

Modelio parametrai

Bendrosios paskirties PTC termistorius apsaugai nuo viršsrovių

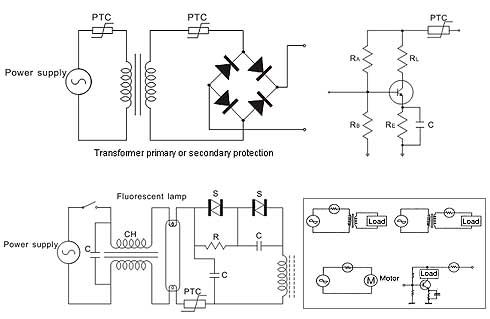

PTC apsaugos nuo viršsrovių grandinės schema

PTC apsaugos nuo viršsrovių grandinės schema

PTC termistorių, skirtų apsaugai nuo viršsrovių, pasirinkimo vadovas

PTC apsaugos nuo viršsrovių termistoriaus modelio parametrai

PTC apsaugos nuo viršsrovių termistoriaus modelio parametrai

1. Maksimali darbinė įtampa
Kai PTC termistorius nuosekliai prijungtas grandinėje, normaliai veikiant jame lieka tik nedidelė įtampos dalis. Kai PTC termistorius įsijungia ir įgauna didelės varžos būseną, jis turi atlaikyti beveik visą maitinimo įtampą. Todėl, renkantis PTC termistorių, užtikrinti, kad jo maksimali darbinė įtampa būtų pakankamai aukšta, kartu atsižvelgiant ir į galimus maitinimo įtampos svyravimus.

2. Neveikianti srovė ir eksploatacinė srovė
Kad būtų užtikrintas patikimas perjungimas, darbinė srovė turi būti bent du kartus didesnė už nedarbinę srovę.
Kadangi aplinkos temperatūra labai įtakoja tiek nedarbines, tiek darbines sroves (žiūrėkite paveikslėlį žemiau), reikia atsižvelgti į blogiausius scenarijus. Neveikianti srovė turi būti parinkta esant maksimaliai leistinai aplinkos temperatūrai, o darbo srovė turėtų būti parinkta esant žemesnei aplinkos temperatūrai.

3. Didžiausia leistina srovė esant didžiausiai darbinei įtampai
Kai apsauginei funkcijai atlikti reikalingas PTC termistorius, patikrinkite, ar grandinėje nėra sąlygų, dėl kurių gali susidaryti srovės, viršijančios didžiausią leistiną vertę. Paprastai tai reiškia situacijas, kai yra trumpojo jungimo pavojus. Duomenų lape nurodoma maksimali srovės vertė. Viršijus šią vertę PTC termistorius gali sugesti arba per anksti sugesti.

4. Perjungimo temperatūra (Curie temperatūra)
Siūlome apsaugos nuo viršsrovių komponentus, kurių Curie temperatūra yra 80°C, 100° C., 120° C., ir 140°C. Neveikianti srovė priklauso nuo Curie temperatūros ir PTC termistoriaus lusto skersmens. Norėdami sumažinti išlaidas, Reikėtų pasirinkti komponentus, kurių Curie temperatūra aukšta ir kurių matmenys maži. Be to, reikėtų apsvarstyti, ar tokio PTC termistoriaus aukšta paviršiaus temperatūra gali sukelti nepageidaujamą šalutinį poveikį grandinėje. Apskritai, Curie temperatūra turi viršyti maksimalią aplinkos darbinę temperatūrą 20 iki 40°C.

5. Poveikis aplinkai

Veikiant cheminėms medžiagoms arba naudojant mišinius ar užpildus, reikia elgtis labai atsargiai. Tai gali sumažinti PTC termistoriaus efektyvumą, nes sumažėja bario titanato keramika. Šilumos laidumo pokyčiai, kuriuos sukelia vazonai, taip pat gali sukelti vietinį perkaitimą ir žalą.

Priedas: PTC termistoriaus, skirto galios transformatoriaus apsaugai nuo viršsrovių, pasirinkimo pavyzdys

Galios transformatoriaus pirminė įtampa yra 220 V, antrinė įtampa 16V, ir antrinė srovė 1,5A. Esant antrinei viršsrovei, pirminė srovė yra maždaug 350 mA, ir apsauga turi būti aktyvuota viduje 10 minučių. Transformatoriaus darbinė temperatūra svyruoja nuo -10°C iki 40°C, kai temperatūra normaliai veikia nuo 15°C iki 20°C. PTC termistorius sumontuotas arti transformatoriaus. Pirminei apsaugai pasirinkite PTC termistorių.

1. Nustatykite maksimalią darbinę įtampą

Transformatoriaus darbinė įtampa yra 220 V. Atsižvelgiant į maitinimo svyravimus, maksimali darbinė įtampa turi būti 220V x (1 + 20%) = 264 V.

Maksimali PTC termistoriaus darbinė įtampa yra 265 V.

2. Nustatykite neveikiančią srovę

Skaičiavimai ir matavimai rodo, kad normaliai veikiant transformatoriaus pirminė srovė yra 125mA. Atsižvelgiant į tai, kad aplinkos temperatūra PTC termistoriaus montavimo vietoje gali siekti iki 60°C, neveikianti srovė esant 60°C turi būti 130-140mA.

3. Darbinės srovės nustatymas

Atsižvelgiant į tai, kad aplinkos temperatūra PTC termistoriaus montavimo vietoje gali siekti iki -10°C arba 25°C, darbinė srovė turi būti 340-350mA esant -10°C arba 25°C, kurių veikimo laikas yra maždaug 5 minučių.

4. Vardinės nulinės galios rezistoriaus R25 nustatymas

Kai PTC termistorius prijungtas nuosekliai su pirminiu, susidaręs įtampos kritimas turi būti sumažintas iki minimumo. PTC termistoriaus šilumos generavimas taip pat turėtų būti sumažintas iki minimumo. Apskritai, PTC termistoriaus įtampos kritimas turėtų būti mažesnis nei 1% viso maitinimo šaltinio. R25 apskaičiuojamas taip:

220V × 1% ÷ 0,125A = 17,6Ω

5. Didžiausios srovės nustatymas

Pagal tikrus išmatavimus, kai transformatoriaus antrinis yra trumpasis jungimas, pirminė srovė gali siekti 500mA. Atsižvelgiant į padidėjusią srovę, tekančią per pirminę ritę, kai įvyksta dalinis trumpasis jungimas, maksimali PTC termistoriaus srovė turi būti didesnė nei 1A.

6. Nustatykite Curie temperatūrą ir matmenis
Atsižvelgiant į tai, kad aplinkos temperatūra PTC termistoriaus montavimo vietoje gali siekti iki 60°C, prie šios vertės pridėkite 40°C, kai pasirenkate Curie temperatūrą, todėl Curie temperatūra yra 100 °C. Tačiau, atsižvelgiant į kainą ir į tai, kad PTC termistorius nėra sumontuotas transformatoriaus apvijoje, jo aukštesnė paviršiaus temperatūra neturės neigiamos įtakos transformatoriui, todėl galima pasirinkti 120°C Curie temperatūrą. Tai leidžia sumažinti PTC termistoriaus skersmenį, išlaidų mažinimas.

7. Nustatykite PTC termistoriaus modelį
Remiantis aukščiau nurodytais reikalavimais, susipažinę su mūsų įmonės specifikacijų lape, pasirinkome MZ11-10P15RH265. Tai yra: maksimali darbinė įtampa 265V, vardinė nulinės galios varža 15Ω ± 25%, neveikianti srovė 140 Ma, darbinė srovė 350 Ma, maksimali srovė 1,2A, Curie temperatūra 120°C, ir maksimalus dydis ø11,0 mm.

PTC gedimo režimai
Yra du pagrindiniai rodikliai, skirti matuoti PTC termistorių patikimumą:

A. Atspari įtampai: Viršijus nurodytą įtampą, PTC termistorius gali trumpai jungtis ir sugesti. Taikant aukštą įtampą, pašalinami produktai, kurių atsparumas žemai įtampai, užtikrinti, kad PTC termistoriai būtų saugūs žemiau maksimalios darbinės įtampos (Vmax).
B. Srovės atsparumo galia: Viršijus nurodytą srovę arba perjungimo ciklų skaičių, PTC termistorius gali parodyti negrįžtamą didelės varžos būseną ir sugesti.. Ciklinis įjungimo ir išjungimo bandymas negali visiškai pašalinti ankstyvų gedimų.

Nurodytomis eksploatavimo sąlygomis, PTC termistorius po gedimo rodo didelės varžos būseną. Ilgalaikis įtampos taikymas PTC termistoriui (paprastai didesnis nei 1000 valandų) sukelia minimalų jo atsparumo padidėjimą kambario temperatūroje. Šis padidėjimas ryškesnis PTC kaitinimo elementuose, kurių Curie temperatūra viršija 200°C. Be PTC šildymo elementų, pagrindinė PTC gedimo priežastis yra įtempių įtrūkimai keramikos centre perjungimo metu. PTC termistoriaus veikimo metu, netolygus temperatūros pasiskirstymas, varža, elektrinis laukas, ir galios tankis PTC keramikoje sukelia didelį įtempimą centre, dėl to atsiranda delaminacija ir įtrūkimai.
