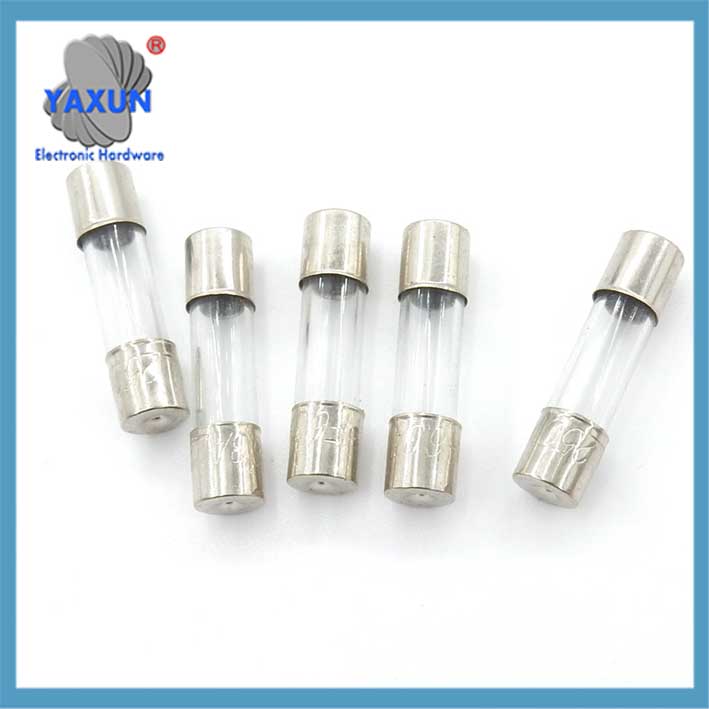

Stiklas & Keraminis 5 × 20 saugiklio vamzdis, pagamintas Kinijoje

Yra gana daug informacijos apie 5*20 greito ir lėto veikimo ašinis saugiklis su švinu. Tai cilindrinis stiklo arba keramikos vamzdinis saugiklis, kurio skersmuo 5 mm ir ilgis 20 mm: vardinė srovė svyruoja nuo 0,1A iki 30A, o vardinė įtampa paprastai yra 250 V / 125 V.

Atminkite, kad naudotojas gali būti elektronikos inžinierius arba techninės priežiūros personalas, ir reikia atskirti greitai ir lėtai veikiančius tipus. Raidės identifikavimo taisyklė gaminio modelyje: F reiškia greitai veikiantį, o T – lėtai veikiantį. Pavyzdžiui, F1A250V yra greito veikimo tipas, kurio vardinė srovė yra 1A. Ši informacija yra labai svarbi norint teisingai pasirinkti, ypač lėtai veikiantis tipas tinka variklio apkrovoms.

Kalbant apie saugos sertifikatą, Šio tipo saugikliai paprastai turi CCC, UL ir kiti sertifikatai. Vartotojai turi atkreipti ypatingą dėmesį, jei jie kuria eksporto produktus. Yra dvi pagrindinės montavimo formos: su švino kaiščiais ir saugiklių laikikliais. Lauko vandeniui atspariems tipams reikalingi specialūs vandeniui atsparūs saugiklių laikikliai.

Negalima ignoruoti kainos veiksnių. Perkant urmu, vieneto kaina gali būti tokia maža kaip $0.02, bet saugiklių laikikliai su vandeniui atspariomis funkcijomis bus brangesni. Jei vartotojas perka dideliais kiekiais, ši informacija gali būti svarbi.

Littelfuse saugiklis 0314.250 5x20MM bendras modelis Greitai veikiantis keraminis saugiklio vamzdis

Littelfuse Littelfuse stiklo saugiklio vamzdis 0313004.MXP 6x30mm 3AG vamzdinis saugiklis

Littelfuse saugiklis 0477.500 500V aukštos įtampos mažo keraminio vamzdžio saugiklis 5X20

Toliau pateikiama pagrindinės informacijos apie ‌5 × 20 mm saugiklius‌ santrauka, įskaitant specifikacijas, tipai, atrankos taškai ir taikymo scenarijai:
🔧 ‌Aš. Pagrindinės specifikacijos

II. Greito ir lėto pertraukimo tipų skyrimas

‌💡 ​​‌Modelio pavyzdys‌:
Greita pertrauka: F1A250V 5×20 (1A/250V greitas pertraukimas)
Lėtai pertrauka: T3.15A250V 5×20 (3.15A/250V lėtas pertraukimas)

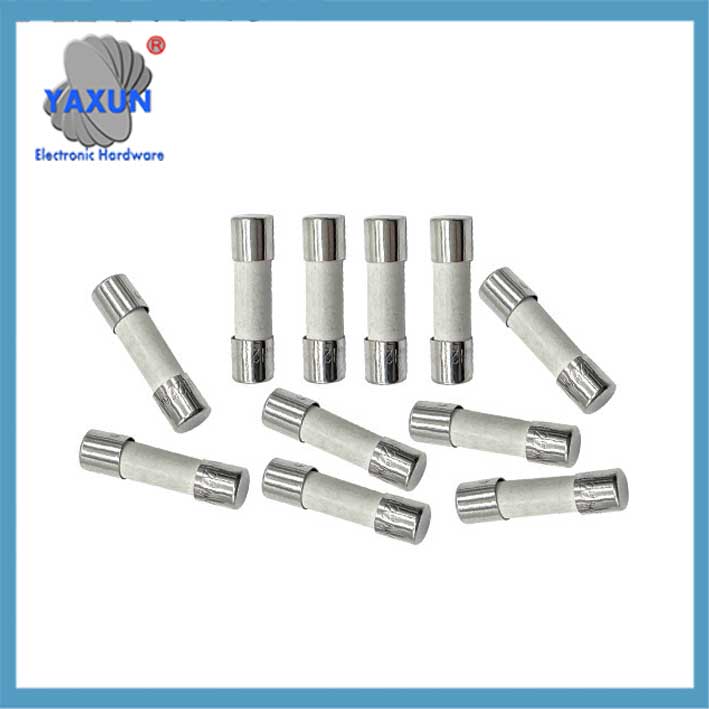

20Keraminis greito veikimo saugiklis 5 mm x 20 mm

T0,5A~30A L250V 5x20mm 0,5A 250V lėto pučiamo saugiklio stiklas lėto veikimo laikas

Stiklo saugikliai 0.5 ~30 amperų 20 Mm X 5 Mm Už 12 Iki 250 voltų

⚠️‌III. Pagrindiniai pasirinkimo punktai

Dabartinis atitikimas:
Nominali srovė ≥ grandinės maksimali darbinė srovė × ‌1,5–2 kartus‌ (suderinamas su viršįtampiu);
Variklio apkrovos turi būti lėto pertraukimo tipo (T) kad išvengtumėte klaidingų saugiklių paleidimo metu.
Įtampos suderinimas:
Saugiklio vardinė įtampa turi būti ‌≥ maksimali grandinės įtampa‌.
sertifikavimo ženklas:
Saugos sertifikatai, pvz., CCC, UL, ir VDE‌ turi būti išlaikytas (gaminio ženklinimo arba pakavimo instrukcijos).

🔌 ‌IV. montavimas ir priedai
Smeigtuko tipas:
Smeigtukas su švinu (tiesioginis suvirinimas)
Nėra švino (reikia naudoti su saugiklio laikikliu)
Saugiklio laikiklis:
Vandeniui atsparus tipas (pvz., H3-520E, tinka lauko įrangai)
Standartinis lizdo tipas (pavyzdžiui, ST 4-HESI, pramoninis gnybtų blokas)

💎V. prekės ženklo ir kainos nuoroda

⚠️ ‌Netinkamo pakeitimo rizika‌:
Išjunkite greitą pertrauką, kad pakeistumėte lėtą pertrauką (pavyzdžiui, variklio grandinė), kitu atveju dėl paleidimo bangos perdegs saugiklis;
Keičiant, srovė, įtampa ir saugiklio tipas turi būti griežtai suderinti.
