Elektroninių saugiklių funkcijos ir pritaikymas (eSaugikliai)

Efuzė (dar vadinama efuse nuoroda) yra elektroninis komponentas, naudojamas apsaugoti grandinę nuo per didelės srovės ar perkaitimo. Jo pagrindinė funkcija yra automatiškai pūsti neįprastose situacijose, kad būtų nutraukta grandinė. Toliau pateikiami pagrindiniai jo punktai:
aš. Pagrindinis principas ir struktūra

Darbo principas

Kai srovė nenormaliai pakyla, laidininkas įkaista dėl pasipriešinimo (pagal formulę Q=I2RTQ=I2RT), o pasiekus lydymosi medžiagos lydymosi temperatūrą, jis tirpsta automatiškai, taip nutraukiant grandinę.

Pagrindinė struktūra

Lydymosi medžiaga: Švino-stibio lydinys (žema lydymosi temperatūra, didelė varža) buvo naudojamas pirmosiomis dienomis, ir sidabro, varis arba specialūs lydiniai dažniausiai naudojami šiais laikais.

Pakuotės forma: Įskaitant stiklo vamzdinius (pvz 5×20mm, 6× 32 mm, 3.6× 10 mm), keraminiai vamzdiniai, lapas (automobiliams), SMD pataisos tipas, ir tt.

Apsauga nuo viršsrovių:
eSaugikliai nutraukia srovės tekėjimą, kai ji viršija iš anksto nustatytą slenkstį, kad būtų išvengta jautrių elektroninių komponentų pažeidimo.

Trumpojo jungimo apsauga:
Jie greitai aptinka ir nutraukia trumpuosius jungimus, kurie yra mažos varžos keliai, sukeliantys pernelyg didelį srovės srautą.

Apsauga nuo perkrovos:
eFuses apsauga nuo ilgalaikių viršsrovių, pvz., dėl nesuderintos apkrovos.

Gedimų aptikimas ir izoliavimas:
Jie gali būti skirti aptikti ir išskirti įvairias gedimo sąlygas, įskaitant įsiveržimo sroves, viršįtampis, atvirkštinė srovė, ir atvirkštinis poliškumas.

Savaiminis nustatymas iš naujo:
Daugelį eFuse galima iš naujo nustatyti elektroniniu būdu, leidžiant jiems grįžti prie normalaus veikimo po to, kai pašalinama gedimo būklė, pašalinant fizinio pakeitimo poreikį.

Reguliuojamas sukimosi greitis:
Kai kurie „eFuse“ siūlo reguliuojamus apsisukimų dažnius, leidžiantis valdyti srovės didėjimo greitį, kurie gali būti naudingi siekiant išvengti įsijungimo srovių padarytos žalos.

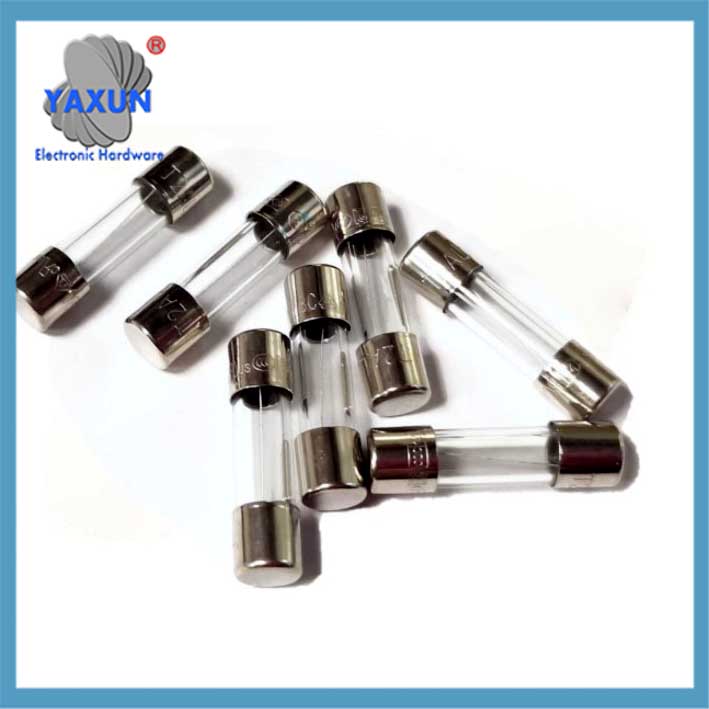

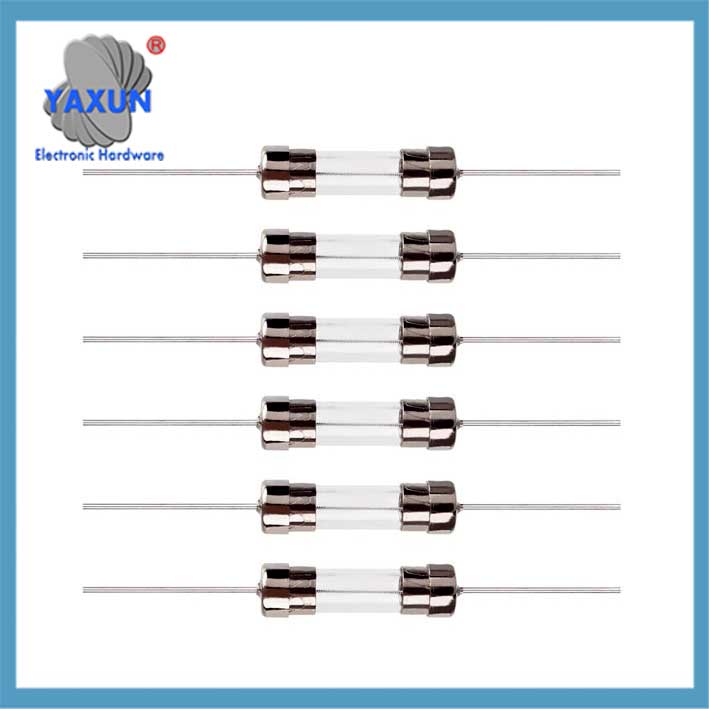

Stiklo saugiklis 5×20 viengubas 250/125V greitas ir lėtas pertrauka 32mA-20A

Vidinis saugiklis 5×20 mm Ir 1 X 1-4 colių greitas greitas stiklo saugiklis

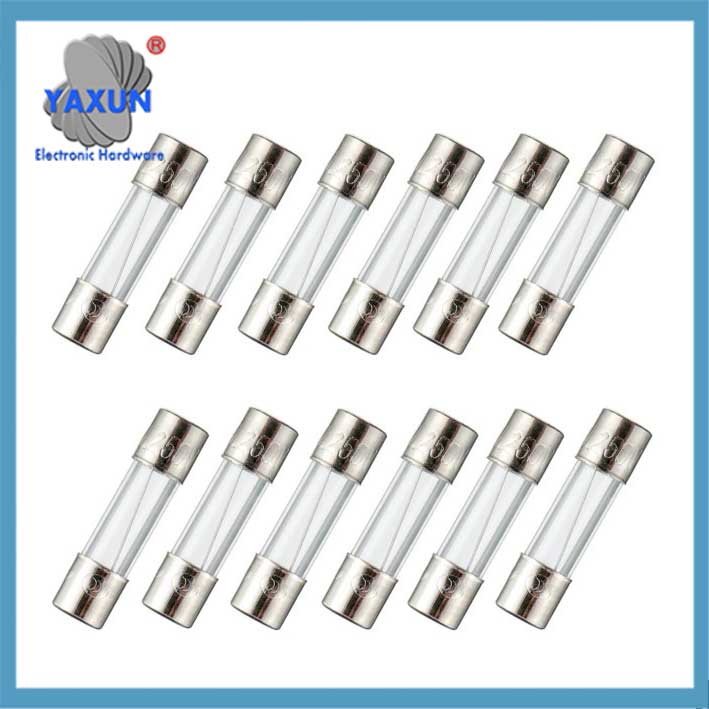

5×20 mm 3 A 3 stiprintuvas 125 Voltas 0,2×0.78 colių F3AL125V greito smūgio stiklo saugikliai

III. ‌Klasifikavimas ir taikymo scenarijai‌

Elektroninių saugiklių pritaikymas:
Automobilių elektronika:
eFuse naudojami įvairiose automobilių sistemose, įskaitant variklio valdymo blokus, informacijos ir pramogų sistemos, ir saugos sistemos.

Pramoninė automatika:
Jie naudojami programuojamuose loginiuose valdikliuose (PLC), variklio valdymo sistemos, ir kita pramoninės automatikos įranga.

Buitinė elektronika:
eSaugikliai yra išmaniuosiuose telefonuose, nešiojamieji kompiuteriai, tabletės, ir kitus nešiojamus įrenginius.

Duomenų centrai:
Jie naudojami energijos paskirstymo įrenginiuose ir serverių stovuose, siekiant apsaugoti svarbią infrastruktūrą.

Hot-Swap sistemos:
eFuse užtikrina apsaugą sistemose, kuriose komponentus galima pridėti arba pašalinti, kai sistema veikia.

Baterijų valdymo sistemos:
Jie naudojami akumuliatoriaus įkrovimo ir iškrovimo grandinėse, kad būtų išvengta viršsrovių ir viršįtampių.

Energijos paskirstymas:
eSaugikliai naudojami elektros paskirstymo blokuose ir maitinimo šaltiniuose, siekiant apsaugoti nuo viršsrovių ir trumpųjų jungimų.

Bendroji grandinės apsauga:
eFuse galima naudoti bet kurioje elektroninėje grandinėje, kur reikalinga apsauga nuo viršsrovių.

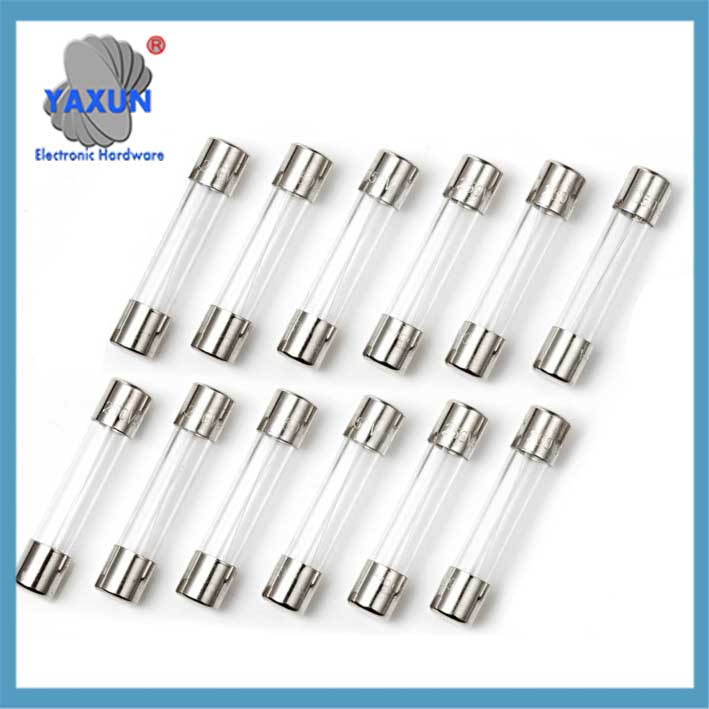

6×30, 6.3×32 stiklinis saugiklio vamzdelis greitai ir lėtai pertraukiamas 250V/125V 250mA-20A

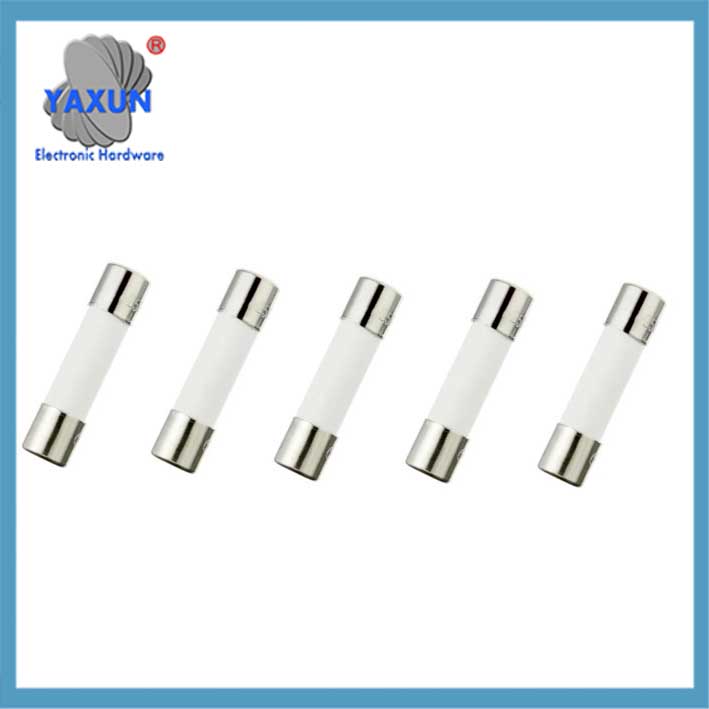

5×20 keraminis saugiklis eFuse 00mA 1A 2A 3A 4A 5A 6.3A 8A 10A 12A 15A 16A 20A 25A 30A

Greitas greitas keraminis saugiklis 630 mA (0.63A) 250V, 5x20 mm (3/16 colis x 3/4 colio)

III. Pagrindinės naudojimo specifikacijos
Draudžiamas medžiagų keitimas
Varinė arba geležinė viela negali būti naudojama kaip pakaitalas (maža varža, aukšta lydymosi temperatūra), dėl kurių gali įvykti nelaimingas atsitikimas dėl nesuspėjimo laiku.
Pasirinkimo veiksniai
Nominali srovė: Ji turi būti šiek tiek didesnė už didžiausią grandinės darbinę srovę (pvz., 6A saugiklis 5A grandinei).
Pertraukimo pajėgumas: Ji turi būti didesnė už didžiausią grandinės trumpojo jungimo srovę (pvz 100A trumpasis jungimas, ≥100A pertraukimo galia).
Aplinkos temperatūra: Nuvertinimas reikalingas esant aukštai temperatūrai.

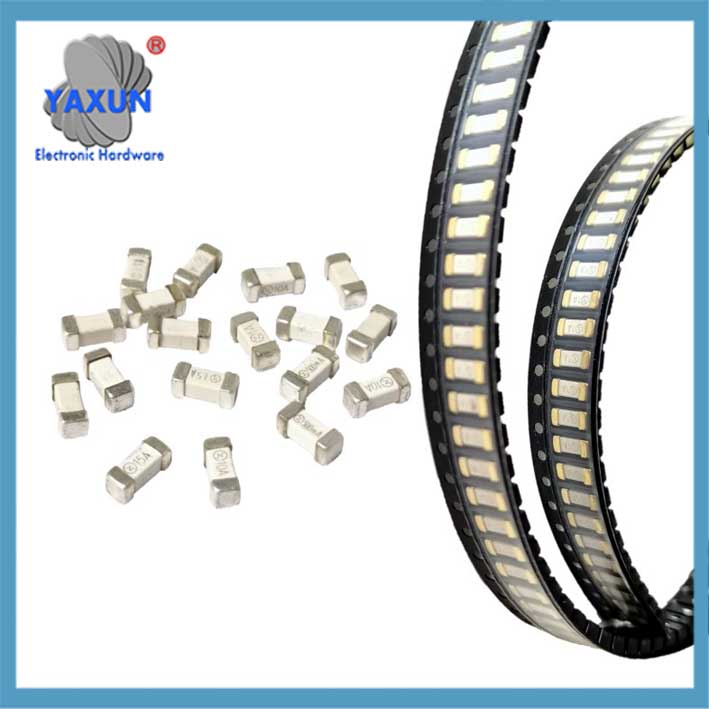

Greitas-lėtas, greita pertrauka 6125 lusto saugiklis 20A, 30A, 40A, naujos energijos akumuliatoriaus grandinės apsaugai

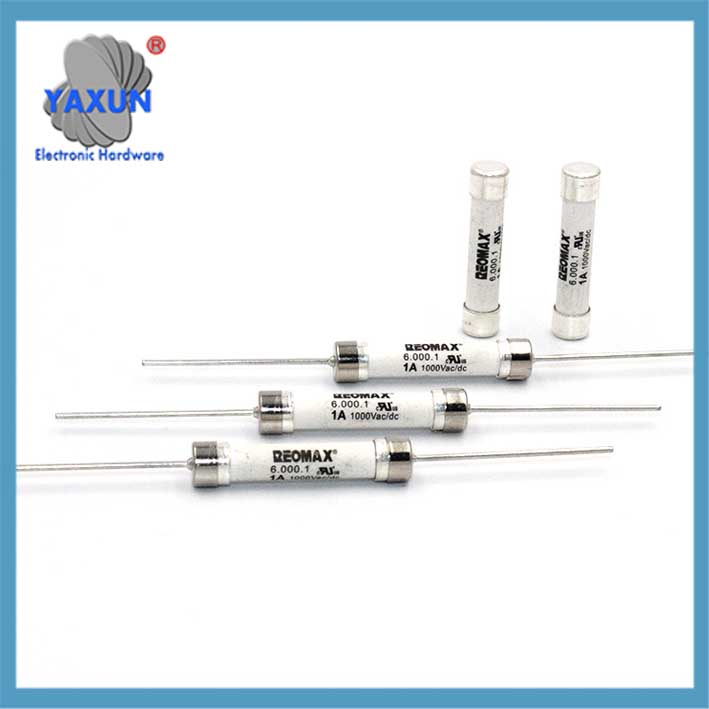

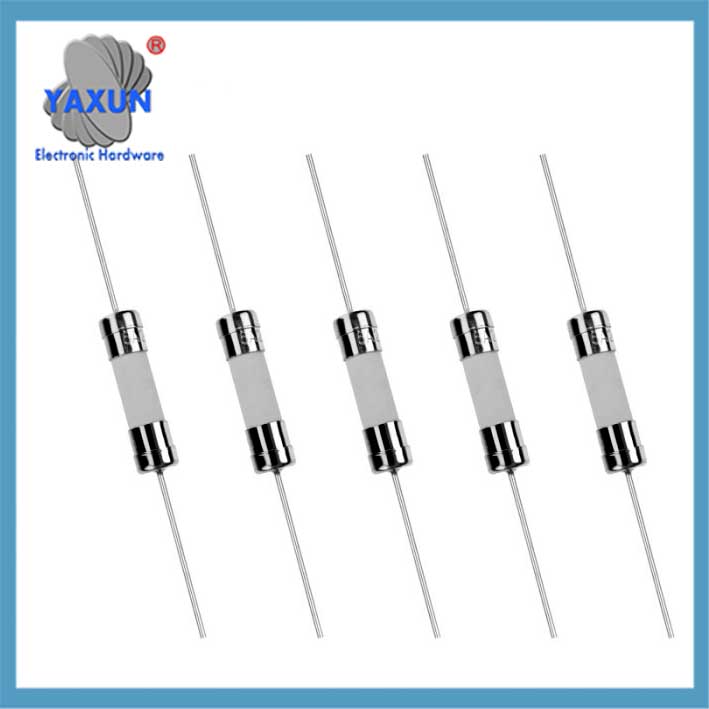

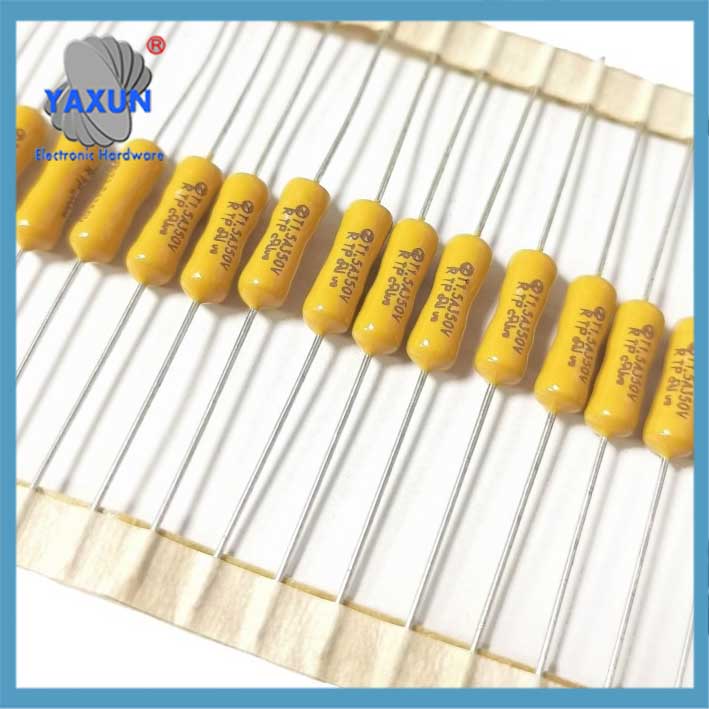

Mikro rezistoriaus tipas Pico miniatiūrinis kasetės saugiklis 250v su ašiniu švinu, žalias greitai veikiantis greitas smūgis

6×30 6.35×32 Aukštos įtampos keraminis saugiklio vamzdis 200mA-50A 500V/600V/750/1000V

IV. Technologinė pažanga
Automatinis aptikimas: Tokie kaip medžiagų perdavimo komponentai + mašininio regėjimo aptikimo prietaisas, pagerinti saugiklių gamybos ir rūšiavimo efektyvumą.
Struktūrinis optimizavimas: Aukštos įtampos saugikliai turi veržliarakčio konstrukciją, kad būtų supaprastintas montavimo procesas.

Pastaba: Perdegus saugikliui, jį reikia pakeisti nauju tos pačios specifikacijos gaminiu. Stiklinių vamzdžių modeliams, saugiklio būseną galima vizualiai stebėti ir nustatyti, ar ji negalioja.
