Tinkinkite automobilių įsiurbiamo oro temperatūros jutiklio funkciją

Atitinkamos žinios apie automobilio įsiurbiamo oro temperatūros jutiklį. Ši problema labai paplitusi automobilių priežiūros ir elektroninio valdymo srityje.

Keletas pagrindinių automobilio įsiurbiamo oro temperatūros jutiklio taškų: Pirma, visos medžiagos pabrėžia, kad tai yra neigiamas temperatūros koeficientas (NTC) termistoriaus jutiklis, kuri yra jos veikimo principo supratimo pagrindas. Antra, yra du pagrindiniai montavimo vietos sprendimai (prieš/po droselio), bet funkcijos tos pačios. Gedimo simptomų skyriuje, keli šaltiniai ne kartą minėjo tipines apraiškas, tokias kaip sunkus paleidimas ir nestabilus tuščiosios eigos greitis, kurias reikia integruoti, kad būtų išvengta pertekliaus.

Ypatingą dėmesį atkreipkite į įsiurbimo ir išmetimo temperatūros jutiklių skirtumų palyginimą. Šis žinių taškas labai padeda suprasti įsiurbiamo oro temperatūros jutiklio ypatumus, ir trumpai tai paminėti. Kalbant apie techninius parametrus, minima, kad signalo įtampos skirtumas karšto ir šalto automobilio sąlygomis yra labai vertingas ir gali atspindėti dinamines jutiklio darbo charakteristikas.

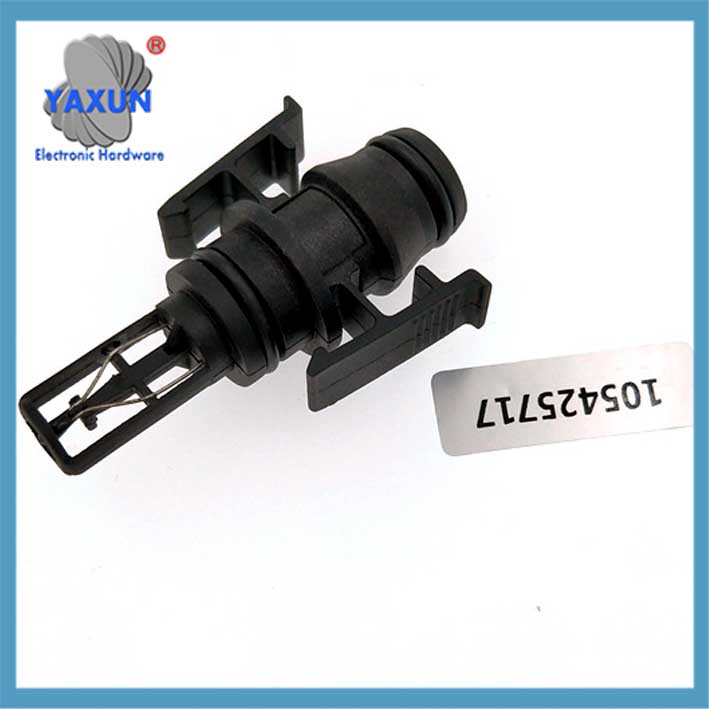

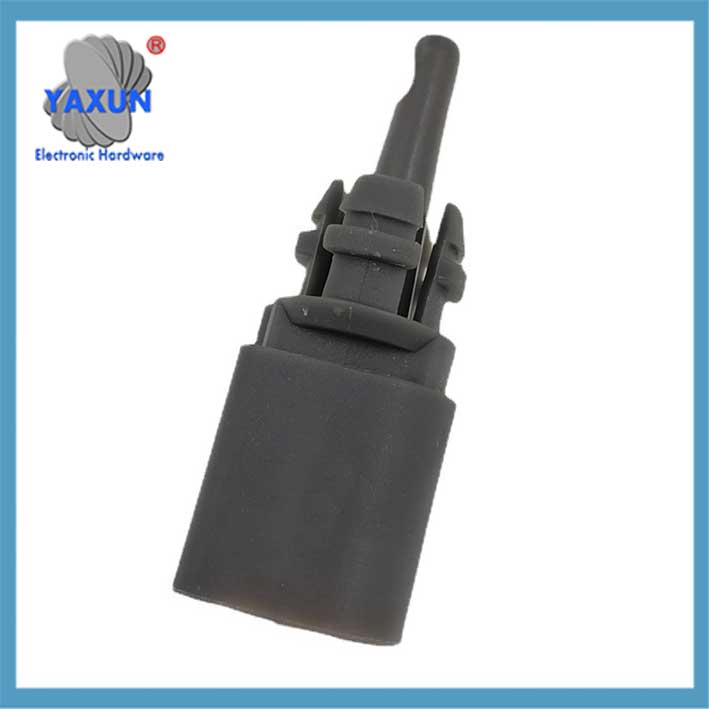

Mercedes Benz įsiurbiamo oro temperatūros jutiklis 105425717

Įsiurbiamo oro temperatūros jutiklis 8942412010 skirtas Toyota KL47-18-845 89424-12010

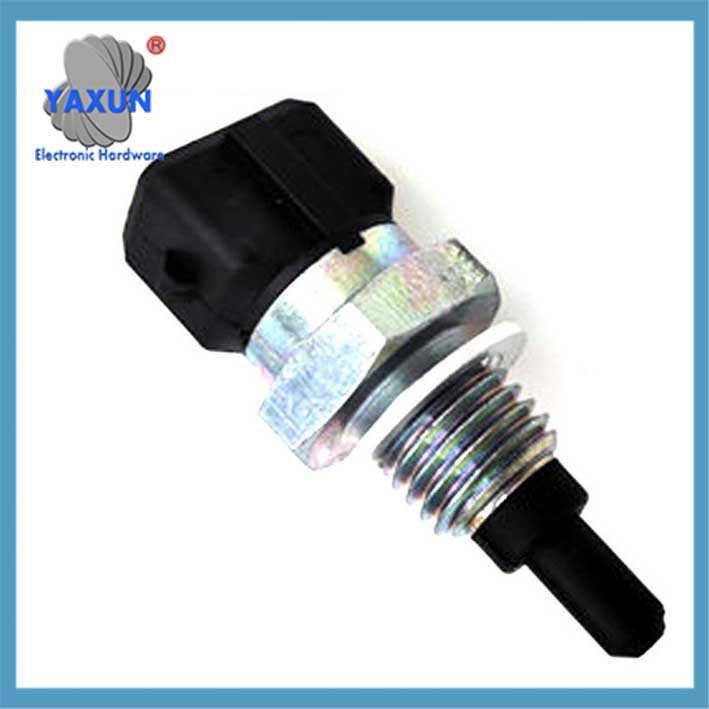

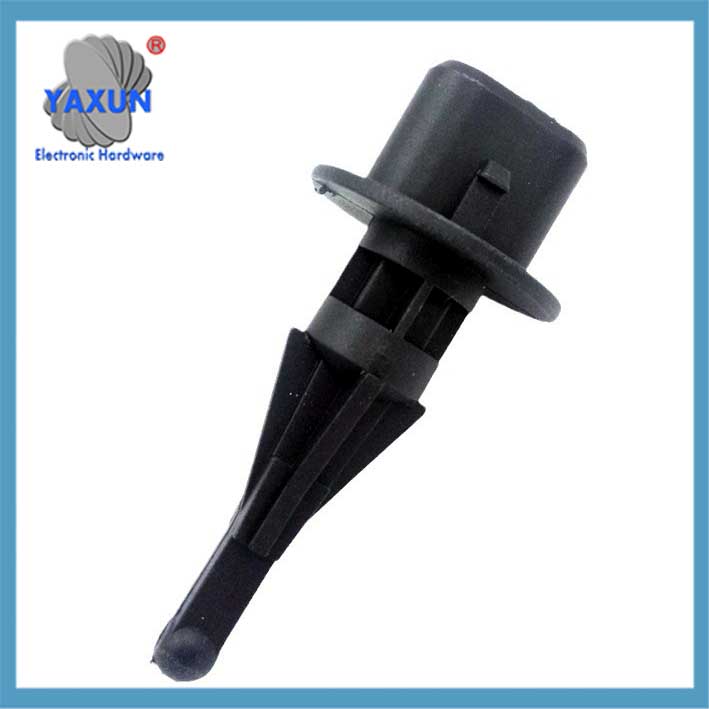

Bosch jutiklio įsiurbiamo oro temperatūra Audi BMW OPEL SEAT VW HONDA OE 046906379

Pasiruoškite naudoti struktūruotą pristatymą: pirmiausia apibūdinkite apibrėžimą ir pagrindinius principus, ir tada išskleiskite jį į tris dalis: darbo eiga, funkcija, ir kaltė.

Įsiurbiamo oro temperatūros jutiklis (IAT) yra pagrindinis variklio valdymo sistemos komponentas. Jis naudojamas į variklį patenkančio oro temperatūrai stebėti ir duomenis konvertuoti į elektrinius signalus bei perduoti juos į elektroninį valdymo bloką. (ECU) kad būtų galima tiksliai pakoreguoti tokius parametrus kaip įpurškimo tūris ir uždegimo laikas. Toliau pateikiami pagrindiniai jo punktai:
aš. Veikimo principas ir struktūra
Pagrindinis komponentas
Neigiamo temperatūros koeficiento priėmimas (NTC) Termistorius: pasipriešinimo vertė mažėja, kai temperatūra pakyla, o pasipriešinimo reikšmė didėja, kai temperatūra mažėja.
Signalo konvertavimas
Jutiklis ir ECU sudaro uždarą grandinę. ECU suteikia 5 V etaloninę įtampą (THA linija) o kita yra įžeminimo linija (E2). Temperatūros pokyčiai sukelia atsparumo pokyčius, o tai savo ruožtu keičia grandinės įtampą ir sukuria temperatūrą atitinkantį elektrinį signalą.
IAT jutiklis matuoja oro, patenkančio į variklio įsiurbimo kolektorių, temperatūrą.
Ši informacija yra labai svarbi, kad ECU galėtų apskaičiuoti tinkamą oro ir kuro mišinį ir uždegimo laiką optimaliam degimui..
ECU siunčia įtampą į jutiklį ir nuskaito įtampos kritimą per jį, kuri atitinka įsiurbiamo oro temperatūrą.

Signalo charakteristikos
Šalto automobilio būklė: Signalo įtampa yra panaši į vandens temperatūros jutiklį;
Karšta automobilio būklė: Signalo įtampa yra maždaug 2–3 kartus didesnė nei vandens temperatūros jutiklio.

Temperatūros jutiklis 8Z0820535A tinka Audi A3 A4 S4 S5 Quatt Q3 Q5 Q7 VW Golf

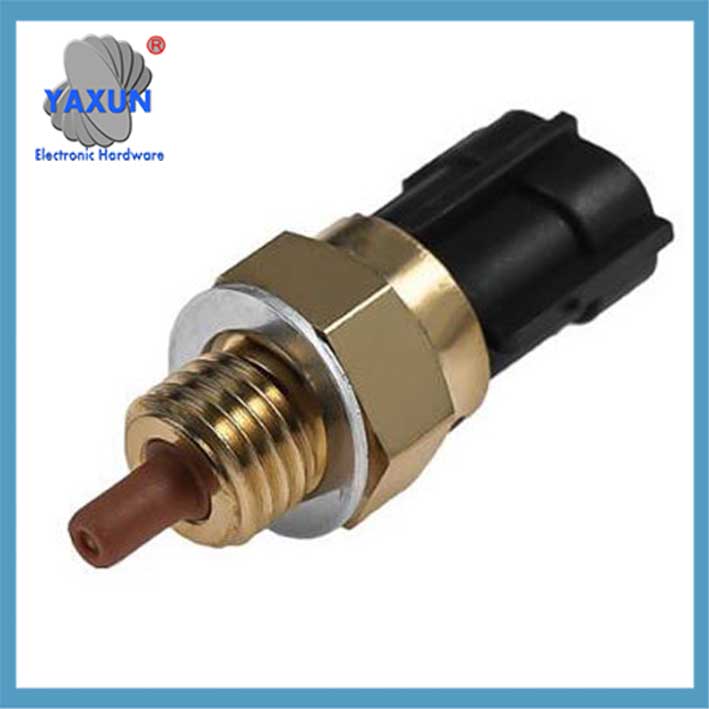

MD326170 13650-56B00 Taikoma Mitsubishi Lancer įsiurbiamo vandens temperatūros jutikliui

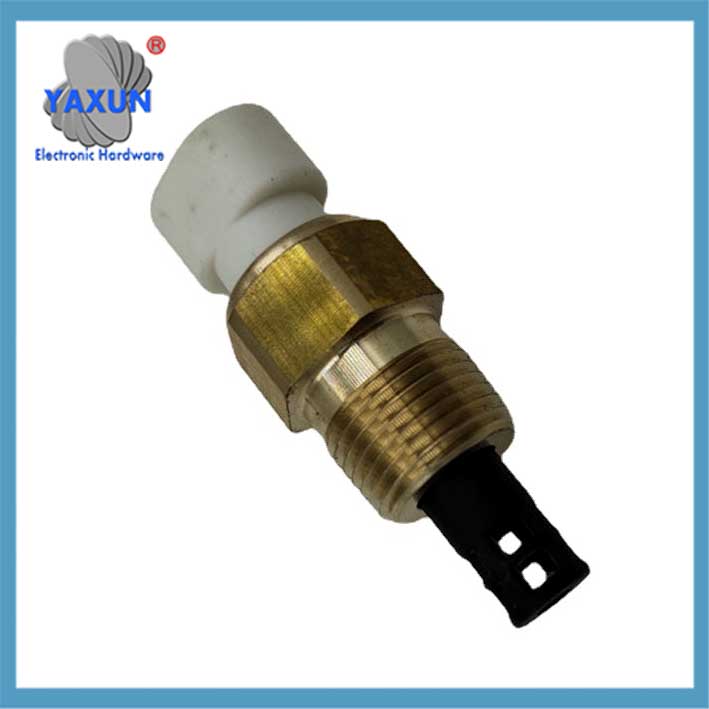

Įsiurbiamo oro temperatūros jutiklis IAT, MAT, ACT rinkinys GM 25036751 25037225 25037334

II. Montavimo vieta ir funkcija

Montavimo vieta
Yra įsiurbimo vamzdyje arba oro srauto matuoklyje, arba prieš droselį (įsiurbimo vamzdis) arba po droselio (įsiurbimo kolektorius).
Pagrindinė funkcija
Oro ir kuro santykio korekcija: Žemos temperatūros oras turi didelį tankį, todėl ECU padidina degalų įpurškimo kiekį; aukštos temperatūros oras turi mažą tankį, taip sumažinamas kuro įpurškimo kiekis, kad būtų užtikrintas optimalus degimo efektyvumas.
Smūgio prevencija: Aukštos temperatūros įsiurbiamas oras yra linkęs trankyti, todėl ECU atitinkamai sureguliuoja uždegimo pasukimo kampą.
Turbo apsauga: Stebėkite oro temperatūrą po įkrovimo, kad išvengtumėte perkaitimo žalos.

III. Gedimo simptomai ir diagnozė
Tipiški gedimų reiškiniai
Sunkus startas, nestabilus tuščiosios eigos greitis, ir silpnas pagreitis;
Per didelis išmetamųjų dujų kiekis (juodi dūmai);
Šviečia variklio gedimo lemputė.
Gedimo priežastys ir pasekmės

Aptikimo metodas
Atsparumo aptikimas: Nuimkite jutiklį, išmatuokite varžos vertę po šildymo (pavyzdžiui, naudojant plaukų džiovintuvą), ir palyginkite ją su standartine verte;
Įtampos aptikimas: Kai uždegimo jungiklis įjungtas, išmatuokite įtampą tarp THA ir E2 (apie 0,5–3,4 V normalioje temperatūroje).

IV. Skirtumai nuo kitų temperatūros jutiklių‌ ‌Palyginimas su išmetamųjų dujų temperatūros jutikliu‌

V. Technologinė raida ir svarba‌
Kaip tipiškas NTC termistoriaus pritaikymas, šis jutiklis pasiekia didelio tikslumo temperatūros grįžtamąjį ryšį dėl paprastų fizinių savybių, kuris tiesiogiai veikia variklio galią, degalų ekonomija ir išmetamųjų teršalų lygis. Nors jo dizainas mažas, tai yra nepakeičiama šiuolaikinės elektroninės valdymo sistemos dalis, norint pasiekti uždarojo ciklo valdymą.

Kodėl verta pritaikyti IAT jutiklio funkciją?
Našumo derinimas:
IAT signalo keitimas gali būti būdas tiksliai sureguliuoti variklio veikimą. Pavyzdžiui, imituojant šiek tiek vėsesnę įsiurbiamo oro temperatūrą, kartais gali susidaryti sodresnis degalų mišinys ir padidėti galia, ypač varikliuose su turbokompresoriumi.
Atlyginimas už modifikacijas:
Jei pakeitėte oro įsiurbimo sistemą (pvz., pakeitė įsiurbimo kolektorių, pridėtas šalto oro įsiurbimas), IAT jutiklis gali rodyti kitokią temperatūrą nei atsargų. Jutiklio išvesties pritaikymas gali padėti kompensuoti šiuos pokyčius.
Testavimas ir eksperimentavimas:
IAT jutiklio modifikavimas gali būti būdas eksperimentuoti su skirtingais variklio parametrais ir stebėti poveikį veikimui.

Kaip tinkinti:
Atsparumo pridėjimas:
Serijoje: Pridėjus rezistorių nuosekliai su IAT jutikliu, padidės bendra varža, todėl ECU interpretuoja žemesnę temperatūrą.
Lygiagrečiai: Lygiagrečiai pridėjus rezistorių, bendra varža sumažės, todėl ECU interpretuoja aukštesnę temperatūrą.
Potenciometras (Kintamasis rezistorius):
Potenciometras leidžia reguliuoti pasipriešinimą ir, todėl, dinamiškai suvokiama įsiurbiamo oro temperatūra.
Tai naudinga norint rasti optimalų nustatymą konkrečiai jūsų sąrankai.
Jutiklio vieta:
IAT jutiklio vieta taip pat gali turėti įtakos jo rodmenims dėl šilumos absorbcijos. Apsvarstykite tai darydami koregavimus.
ECU kalibravimas:
Kai kurie antrinės rinkos ECU leidžia tiesiogiai kalibruoti IAT jutiklio rodmenis, suteikdamas tikslesnį būdą pritaikyti jo funkciją.
