Oro kondicionieriaus garintuvo temperatūros jutiklio funkcija ir taikymas

Oro kondicionieriaus garintuvo temperatūros jutiklio problema, šį kartą daugiausia dėmesio skiriant mažiems oro kondicionavimo sistemos komponentams, iš tikrųjų gali susidurti su neįprastu aušimu.

Oro kondicionieriaus garintuvo temperatūros jutiklis apima principus, kaltės apraiškos, techninės priežiūros bylos, ir tt. Būtina sutelkti dėmesį į šios informacijos integravimą: pagrindinė garintuvo temperatūros jutiklio funkcija yra apsaugoti nuo užšalimo (išjunkite kompresorių, kai jis yra arti 0 ℃) ir palaikyti šaldymo stabilumą. Montavimo vieta paprastai yra ant garintuvo pelekų paviršiaus arba šalia esančių vamzdžių. Dėl gedimų oro kondicionierius gali sugesti “išmetimo aušinimas” – karšta ir šalta, ar net ledas ant garintuvo blokuoja oro išleidimo angą.

Ypatingą dėmesį atkreipkite į keletą techninių detalių: dauguma jutiklių yra NTC termistoriai (didelis atsparumas yra apie 10kΩ žemoje temperatūroje), o po gedimo gali atsirasti pasipriešinimo dreifas (pavyzdžiui, padidėja pasipriešinimas, dėl ko kompresorius per anksti sustoja). Remonto kaina labai skiriasi. 4S parduotuvės pakaitinis surinkimas gali kainuoti tūkstančius juanių, o pats įsigytas jutiklis kainuoja vos keliasdešimt juanių.

Vartotojai gali būti labiau susirūpinę dėl klaidų sprendimo ir sprendimų. Būtina pabrėžti tipines gedimo charakteristikas: pavyzdžiui, oro kiekis smarkiai sumažėja po 10 minučių šaldymo (garintuvo apledėjimo požymis), arba, kai temperatūra nustatyta iki 26 ℃, pasirodo žvarbus vėjas (temperatūros kontrolės gedimas). Sprendime turėtų būti atskirtas profesionalus remontas ir „pasidaryk pats“ apdorojimas, ypatingą dėmesį skiriant saugiam naudojimui – kai kuriems modeliams prietaisų skydelį reikia išardyti, o ne profesionalai gali lengvai sugadinti ortakį.

Toliau pateikiama oro kondicionieriaus garintuvo temperatūros jutiklio sistemos analizė, integruoti pagrindines funkcijas, gedimų charakteristikos ir priežiūros sprendimai:
aš. Pagrindinės funkcijos ir techniniai principai

Gedimo tipas	Konkrečios apraiškos	Grandinės rizika
Pasipriešinimo dreifas	Dažnas oro kondicionieriaus paleidimas ir išjungimas (intervalas < 2 minučių)	Per didelis kompresoriaus susidėvėjimas, kuro sąnaudos padidėjo 30%
Visiška nesėkmė	Garintuvas užšąla ir nėra vėjo prie oro išleidimo angos (ledo sluoksnis > 3mm)	Perdega ventiliatoriaus variklis, remonto kaina viršija 800 juanių
Signalo iškraipymas	Nustatykite 26 ℃ išėjimo temperatūros svyravimą iki ±5 ℃ (pvz., nušalimas/uždusimas)	Gyventojai jaučiasi nepatogiai, nuovargis važiuojant dideliais atstumais

Apsaugos nuo užšalimo kontrolė
Garintuvo paviršiaus temperatūros stebėjimas realiuoju laiku (darbo diapazonas ‌-30 ℃ ~ 120 ‌), kai temperatūra artima 0℃, kompresoriaus grandinė nedelsiant nutraukiama, kad garintuvas neužšaltų ir neužblokuotų oro kanalo; kompresorius automatiškai paleidžiamas iš naujo, kai temperatūra pakyla iki ‌3-4℃, kad būtų užtikrintas šaldymo tęstinumas.

Energijos vartojimo efektyvumo optimizavimas
Dinamiškai reguliuojant kompresoriaus paleidimo-sustabdymo ciklą, sumažėja energijos sąnaudos tuščiąja eiga, o šaldymo efektyvumas normaliai veikiant gali padidėti 25-30 %.
Jutiklių technologija
Pagrindinis srautas naudoja NTC termistorių (varža yra apie 10 kΩ esant 20 ℃). Kuo žemesnė temperatūra, tuo didesnis pasipriešinimas. Signalas perduodamas oro kondicionavimo valdymo blokui (ACU) pasiekti uždarojo ciklo valdymą.

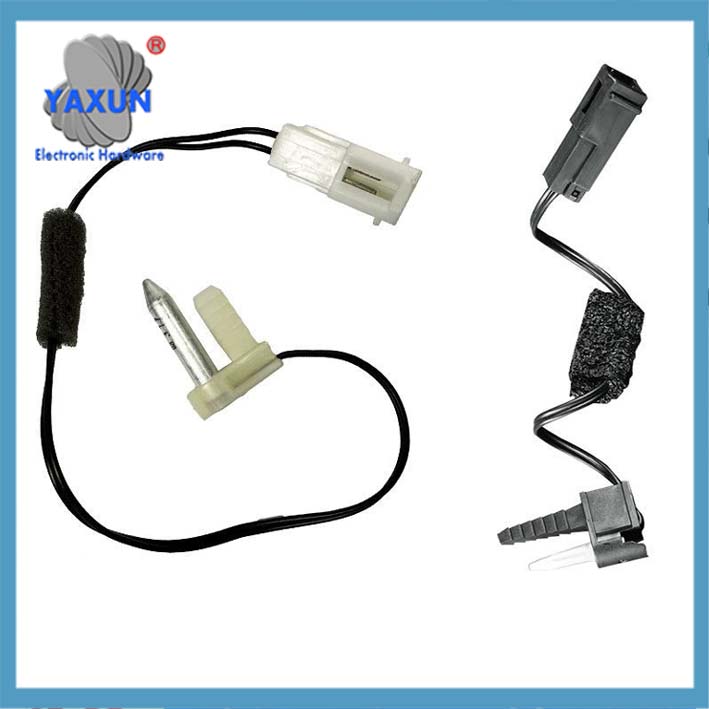

Oro kondicionieriaus garintuvo temperatūros jutiklis

Automobilio oro kondicionieriaus garintuvo temperatūros termistoriaus jungiklio jutiklis 97143-C5000

6445XL oro kondicionieriaus garintuvo temperatūros jutiklis tinka Peugeot 508, Renault N100468

II. Gedimo simptomai ir gedimo pasekmės
Byla: Dėl jutiklio gedimo, modelio Hongguang S garintuvas buvo užšalęs ir varvėjo važiuojant dideliu greičiu. Jutiklio keitimo kaina buvo tik 20 juanių (originalios dalys), išvengiant sąrankos keitimo išlaidų.

III. Montavimo vieta ir priežiūros taškai
Paslėpta vieta
Įsikūręs ant garintuvo peleko paviršiaus centrinėje konsolėje (žiūrėkite schemą). Norint pasiekti, reikia nuimti pirštinių dėžutę ir dangtelį. Kai kuriems modeliams reikia nuimti elastinę sagtį.
Montavimo schema
Aptikimo metodas
Atsparumo testas: Standartinė varža esant 25℃ ‌5-15kΩ‌ (išmatuotas nuokrypis>20% reikia pakeisti).
Įtampos diagnostika: Atjunkite kištuką, kad išmatuotų ACU gnybtų įtampą (paprastai 5V), ir patikrinkite trumpąjį jungimą, jei jis nenormalus.

IV. Priežiūros planas ir technologinė raida
Nebrangus pakeitimas
„Pasidaryk pats“ pakeitimas: Adapterio modelio pirkimas internetu (tokių kaip Peugeot 307 reikia CTS-08modelis), visas procesas trunka apie 30 minučių.
4S parduotuvės priežiūra: įskaitant darbo sąnaudas apie $200.
Naujos kartos technologija
Bimetalinis jutiklis: Tiesioginis mechaninis temperatūros valdymas naudojant metalo plėtimosi koeficientų skirtumą, stiprūs antielektromagnetiniai trukdžiai.
Perteklinis dizainas: Aukščiausios klasės modeliuose yra papildomų jutiklių, ir automatiškai persijungia į atsarginius signalus, kai sugenda pagrindinis jutiklis.

V. Profilaktinės priežiūros rekomendacijos
Reguliarus valymas: Kiekvieną kartą nuvalykite garintuvo pelekus 2 metų, kad nešvarumai neapvyniotų jutiklio ir nesukeltų temperatūros matavimo vėlavimų.
Filtro keitimas: Oro kondicionieriaus filtro užsikimšimas padidins garintuvo apšalimo riziką, ir rekomenduojama jį keisti kiekvieną kartą 10,000 kilometrų.

Pramonės tendencija: Į 2025, naujasis fotoelektrinis jutiklis pateks į testavimo fazę, ir atsako greitis bus padidintas iki 0.1 sekundžių (5 kartų greičiau nei NTC).
