車のエンジンの水温センサーとは何ですか?

車のエンジンの水温センサーは、水の温度または液体クーラントを測定します. これらのセンサーは、さまざまなアプリケーションで使用されます, 自動車エンジンを含む, 水冷システム, および産業プロセス, 温度を監視および調節します. さまざまな産業プロセスで使用して、水またはその他の液体の温度を測定する, 多くの場合、データロガーまたは制御システムと組み合わせて.

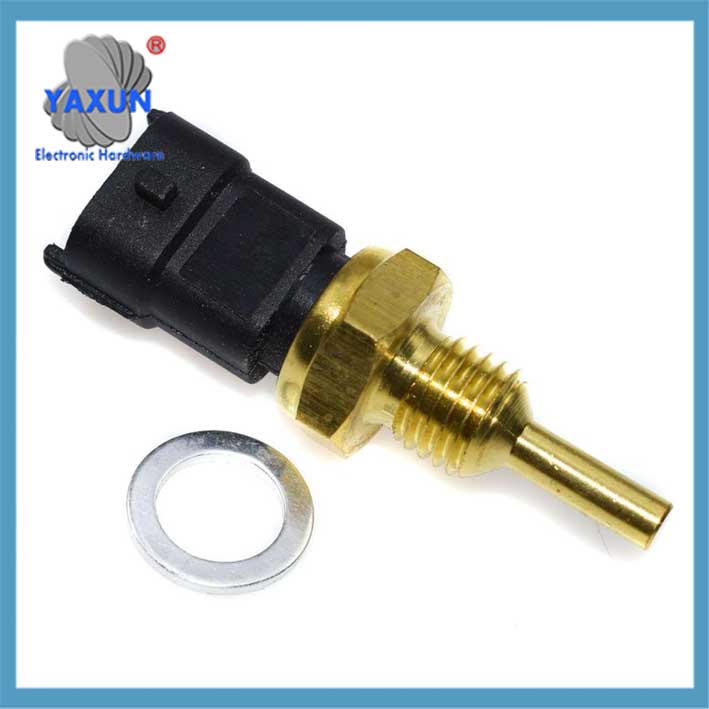

水温センサー 1338418 55187822 71741090 1338.C7 水温スイッチ

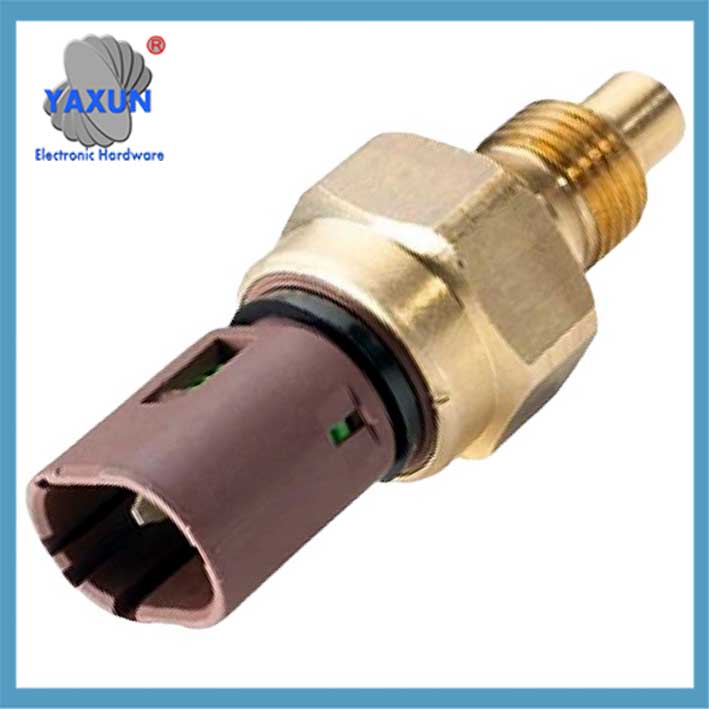

6K2A-12A648-AA水温センサープラグフォード水冷却ファンに適しています

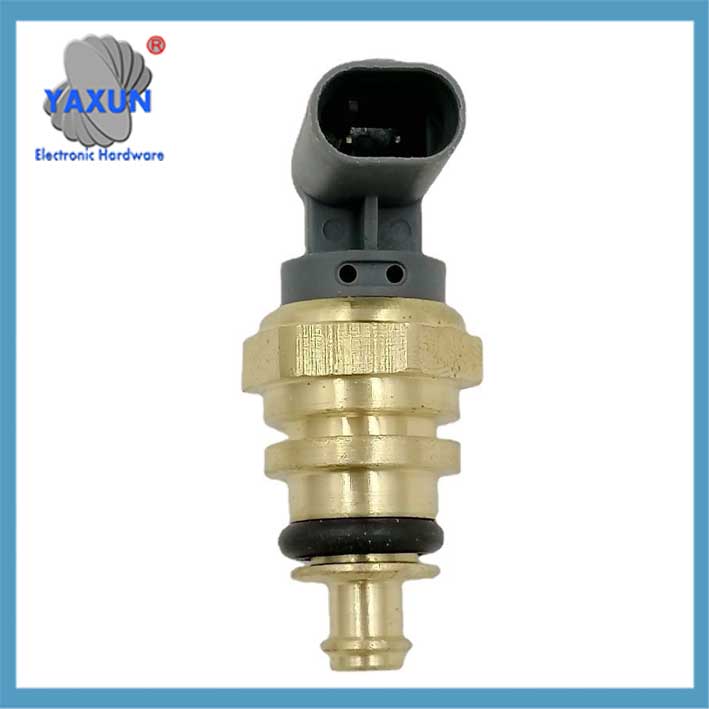

交換用水温センサー, 1/4″ NPT – オートレース用品

水温センサーの主な機能は、エンジン冷却水の温度を監視することです。. そのコアコンポーネントは負の温度係数サーミスタです (NTC). この材料の抵抗値は温度が上昇すると指数関数的に減少します。, 20℃で約2.5kΩ、80℃で約0.3kΩなど. この機能により、温度変化を電気信号に変換できます。.

設置場所について, ほとんどのセンサー (65%) エンジンのシリンダーブロック/シリンダーヘッドのウォータージャケットに取り付けられています. シリンダーヘッドのサーモスタットの近くにもあるもの (22%) またはラジエター出口 (13%). この設計は、クーラントに直接接触して正確な温度測定を保証します。.

センサーの役割は重要です: 低温で, ECU は噴射量を増加させます。 30% コールドスタートを助けるために; 高温で, 噴射基準量が修正されます. 点火系にも影響が出ます, 爆発を防ぐために、-20℃では点火角度を8〜12°進め、100℃では4〜6°遅らせるなど. 加えて, アイドルスピードコントロールもそれに依存します, 低温時には速度が1200～1500rpmまで上がります。.

故障の現れに関しては, 一般的な問題にはコールドスタートの困難が含まれます, アイドリング回転数が不安定, ファンの異常動作, 等. 診断するにはいくつかの方法があります: マルチメータを使用して電源電圧を測定します (通常の5Vまたは12V), データストリームを読む (通常の水温信号は約95℃), または加熱後の抵抗値を測定する (30℃で1.4～1.9kΩでなければなりません).

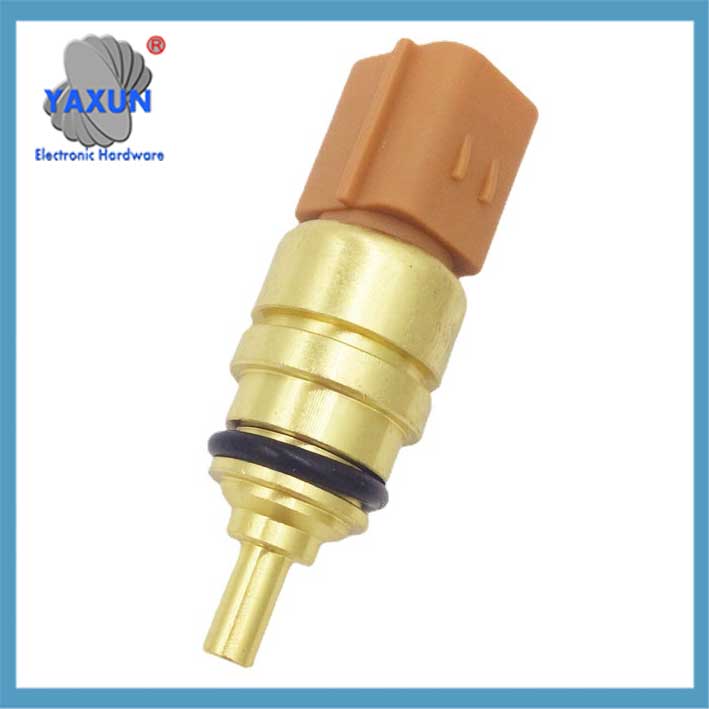

7700810879 自動車水温センサーの機能と応用

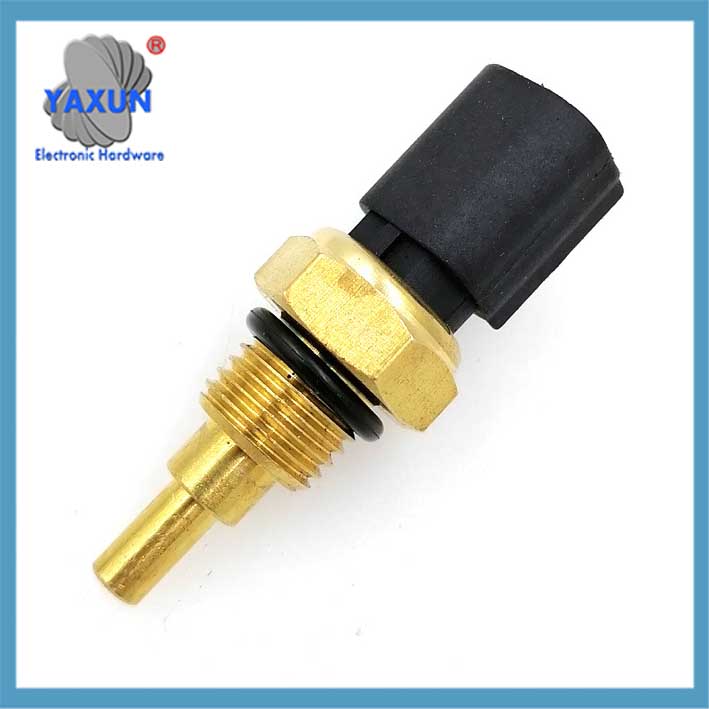

カスタマイズされた NTC 水温センサー銅プローブ アセンブリ

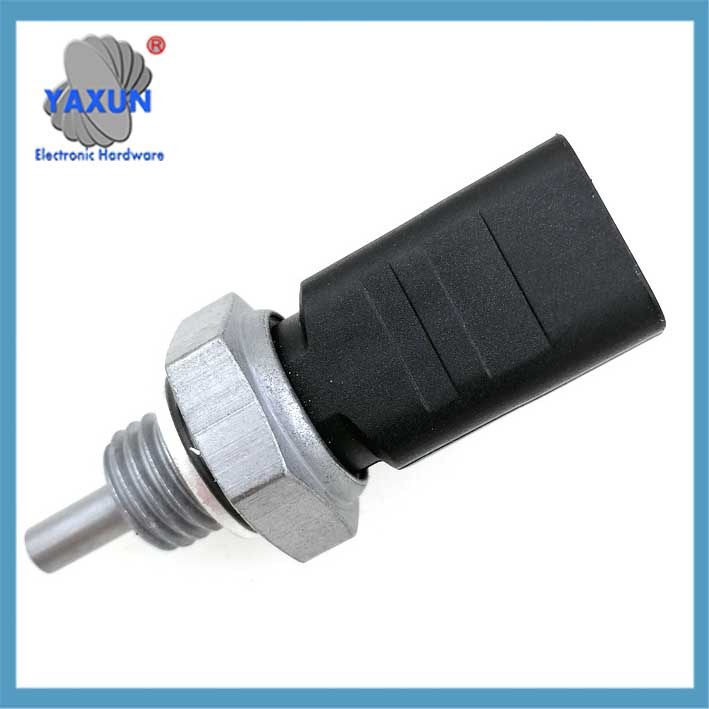

水温発信器～水温センサー & GM TX3 TS10075 用ピグテール コネクタ ハーネス 15326386

自動車エンジン水温センサーは、エンジン管理システムの中核となる監視要素です。. その機能, 構造, 動作原理と故障の兆候は次のとおりです:

🔧‌1. 構造と動作原理⌌
コア要素: 負温度係数サーミスタを採用 (NTC), 温度が上昇すると抵抗値は指数関数的に減少します (20℃で約2.5kΩなど, 80℃で0.3kΩまで低下).
信号変換: 冷却水の温度変化を電気信号に変換 (通常 1.3V ～ 3.8V の線形変化) そしてそれをエンジンコントロールユニットに送信します (ECU).

‌設置場所‌:
エンジンシリンダーブロック/シリンダーヘッドウォータージャケット (会計 65%);
クーラントシャントパイプまたはサーモスタットの近く.

水温センサーの種類:
エンジン冷却水温度センサー (ECTS):
車両内で発見, これらのセンサーはエンジン冷却水の温度を監視します, エンジン制御ユニットにフィードバックを提供する (ECU) 最適な燃料噴射と点火時期を実現.
水冷システムセンサー:
カスタム PC 水冷ループまたは産業用冷却システムで使用され、冷却剤の温度を監視し、適切な熱放散を確保します。.

応用例:
自動車: エンジン冷却水温度を監視してエンジン性能を最適化し、過熱を防止します.
水冷: PC 水冷ループの最適な温度を維持して安定したシステム パフォーマンスを実現.
産業プロセス: 製造プロセスにおける温度の監視, HVAC システム, および液体を含むその他の用途.
水産養殖: 魚や植物の成長を最適化するために水温を監視.
海洋学: 研究とモニタリングのためにさまざまな深さの水温を測定.

⚙️‌2. コア機能‌
水温センサーは、エンジン動作を動的に調整するためにリアルタイムの温度データを ECU に提供します。:

燃料制御: 低温 (<86℃): 噴射量を増やす (まで +30% 補償) コールドスタートのパフォーマンスを向上させるため;
高温: 噴射量を減量し空燃比を最適化.
点火調整: 低温時に点火進角を大きくする (8-20℃で-12°), 高温での遅れ (4100℃で-6°) 爆発を防ぐために.
‌アイドルと放熱制御‌: 低温時にはアイドル回転数を 1200 ～ 1500rpm に上げます。;
冷却ファンの開始と停止をトリガーします (高温での高速動作).
計器ディスプレイ: 水温計の指針を駆動する, 90℃は理想的な使用温度です.

主な特長:
測定範囲: センサーが正確に測定できる温度の範囲.
正確さ: センサーの測定値が実際の温度とどの程度一致しているか.
応答時間: センサーが温度変化に反応する速度.
耐久性: 環境条件に耐えるセンサーの能力 (例えば, 水, 極端な温度).
取り付けスタイル: センサーがシステムにどのように取り付けられているか (例えば, 浸漬, ねじの種類).

⚠️‌III. 障害の発現と診断‌
(1) 典型的な障害の症状:
冷えた車の始動が難しい, アイドリング変動や異常上昇;
水温計表示異常 (動きがない, 偽の高値または範囲外);
冷却ファンが動作し続ける、またはまったく動作しない;
燃料消費量の増加と加速の鈍さ.

(2) 検出方法:

IV. 障害影響メカニズム‌ ‌信号歪み‌: ECUが温度を誤判断する (-40℃や130℃の固定信号を受信する場合など), 不適切な噴射/点火戦略が発生する;
「回線障害」: 開回路/短絡回路は信号伝送をブロックします, 混合物のアンバランスを引き起こす;
「コンポーネントの経年劣化」: サーミスタの特性ドリフトやクーラントの腐食により精度が低下する.

💎まとめ
水温センサーはこんな感じです “温度計” エンジンの. その精度は燃費に直結します, 排出ガス規制と機械的寿命. 抵抗特性と信号の安定性を定期的にチェックする (特に高温状態と低温状態の比較) センサーの故障によって引き起こされるシステム障害を効果的に防ぐことができます.
